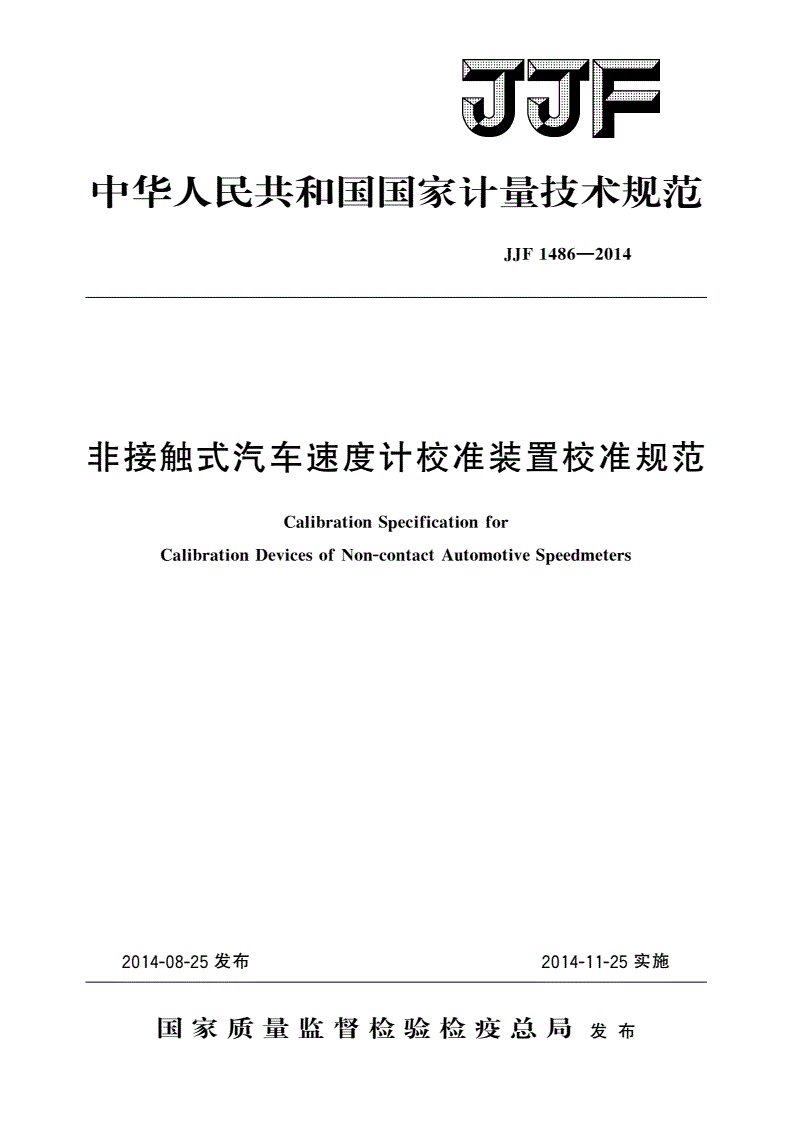

JJF 1486-2014 非接触式汽车速度计校准装置校准规范

中华人民共和国国家计量技术规范

JJF1486—2014

非接触式汽车速度计校准装置校准规范

CalibrationSpecificationfor

CalibrationDevicesofNon-contactAutomotiveSpeedmeters

2014-08-25发布2014-11-25实施

国家质量监督检验检疫总局发布

JJF1486—2014

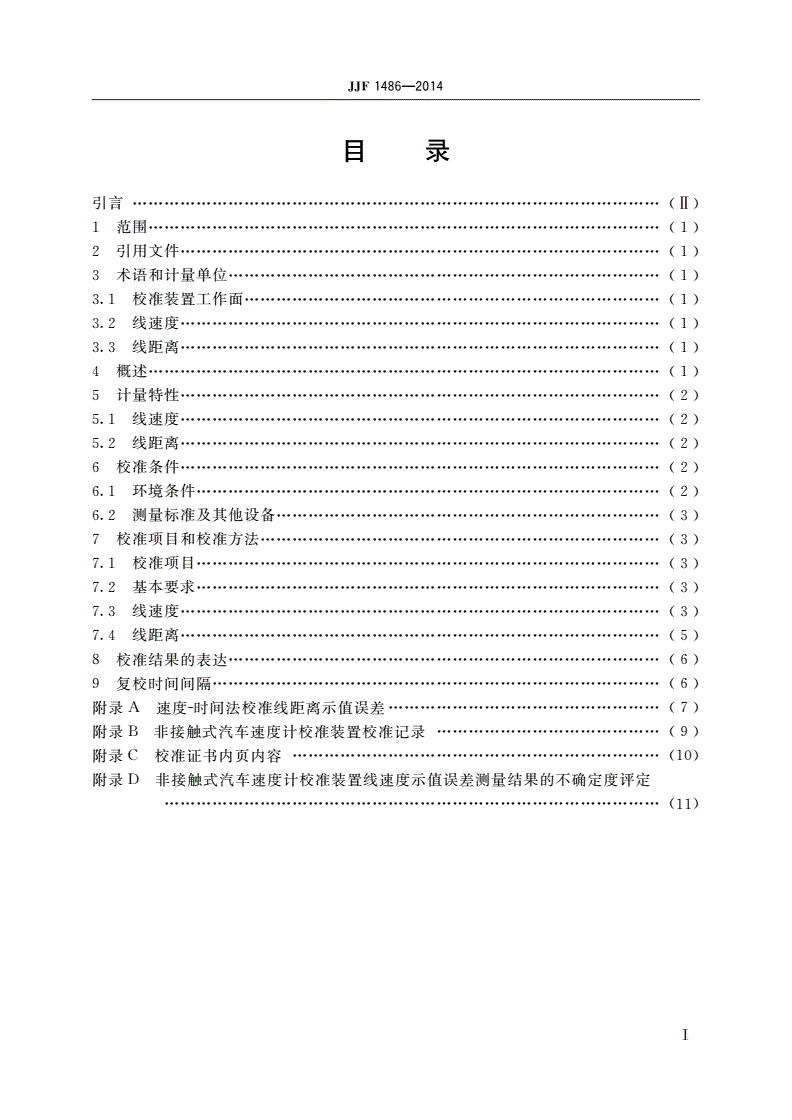

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和计量单位

3………………………(1)

校准装置工作面

3.1……………………(1)

线速度

3.2………………(1)

线距离

3.3………………(1)

概述

4……………………(1)

计量特性

5………………(2)

线速度

5.1………………(2)

线距离

5.2………………(2)

校准条件

6………………(2)

环境条件

6.1……………(2)

测量标准及其他设备

6.2………………(3)

校准项目和校准方法

7…………………(3)

校准项目

7.1……………(3)

基本要求

7.2……………(3)

线速度

7.3………………(3)

线距离

7.4………………(5)

校准结果的表达

8………………………(6)

复校时间间隔

9…………(6)

附录速度时间法校准线距离示值误差

A-……………(7)

附录非接触式汽车速度计校准装置校准记录

B……(9)

附录校准证书内页内容

C……………(10)

附录非接触式汽车速度计校准装置线速度示值误差测量结果的不确定度评定

D

…………………(11)

Ⅰ

JJF1486—2014

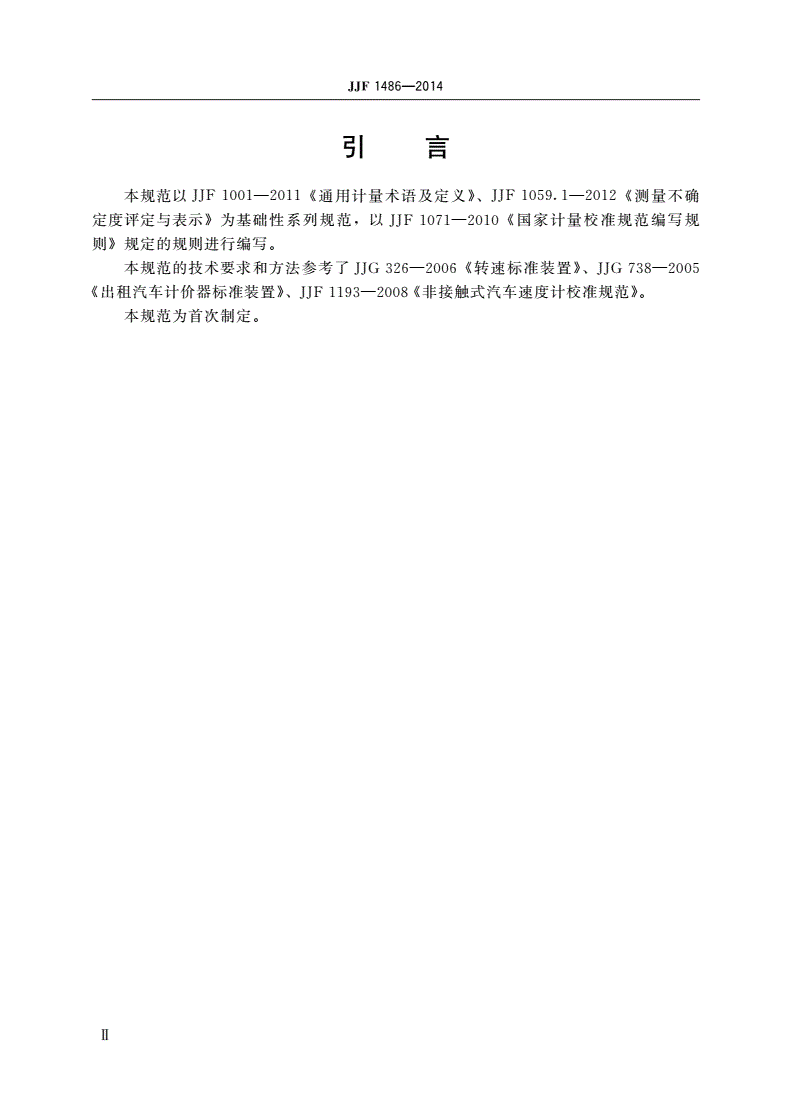

引言

本规范以通用计量术语及定义测量不确

JJF1001—2011《》、JJF1059.1—2012《

定度评定与表示为基础性系列规范以国家计量校准规范编写规

》,JJF1071—2010《

则规定的规则进行编写

》。

本规范的技术要求和方法参考了转速标准装置

JJG326—2006《》、JJG738—2005

出租汽车计价器标准装置非接触式汽车速度计校准规范

《》、JJF1193—2008《》。

本规范为首次制定

。

Ⅱ

JJF1486—2014

非接触式汽车速度计校准装置校准规范

1范围

本规范适用于同步齿形带式和滚筒式非接触式汽车速度计校准装置以下简称校准

(

装置的校准

)。

2引用文件

本规范引用了下列文件

:

非接触式汽车速度计校准规范

JJF1193—2008

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语和计量单位

校准装置工作面

3.1workingsurfaceforcalibratingdevice

用于校准非接触式汽车速度计的工作区域

。

线速度

3.2linearspeed

校准装置工作面移动的速度

。

线距离

3.3lineardistance

校准装置工作面移动的距离

。

4概述

校准装置用于校准非接触式汽车速度计

。

根据其结构原理可分为同步齿形带式和滚筒式两种形式见图图

(1、2)。

图同步齿形带式校准装置原理示意图

1

1

JJF1486—2014

图滚筒式校准装置原理示意图

2

其工作原理是通过同步齿形带工作面或滚筒工作面模拟移动路面转速传感器将机

,

械旋转量转变为电脉冲信号经计算机处理显示标准线速度和线距离

,,。

5计量特性

线速度

5.1

测量范围一般为

5.1.1:(5.00~180.00)km/h。

示值误差

5.1.2

不大于时一般不超过

50km/h:±0.10km/h;

大于时一般不超过

50km/h:±0.20%。

重复性

5.1.3

不大于时一般不超过

50km/h:0.05km/h;

大于时一般不超过

50km/h:0.10%。

线距离

5.2

测量范围一般为

5.2.1:(1.00~999.99)m。

示值误差

5.2.2

不大于时一般不超过

30m:±0.06m;

大于时一般不超过

30m:±0.20%。

重复性

5.2.3

不大于时一般不超过

30m:0.03m;

大于时一般不超过

30m:0.10%。

注:以上指标不是用于合格性判别,仅供参考。

6校准条件

环境条件

6.1

环境温度

6.1.1:(0~40)℃;

2

JJF1486—2014

相对湿度

6.1.2:≤85%;

校准应在周围的污染振动电磁干扰对校准结果无影响的环境下进行

6.1.3、、。

测量标准及其他设备

6.2

测量标准及其他设备见表

1。

表1测量标准及其他设备

名称测量范围最大允许误差准确度等级测量不确定度

//

(0~300)mm

长量爪游标卡尺或分度值MPE:±0.04mm

0.02mm

其他长度量具

(0~1500)mm

分度值MPE:±0.14mm

0.05mm

转速转速

::

U-4

转速频率仪(10~30000)r/minrel≤5×10

转数转数

::

读数-4

(1~99999)rMPE:±(×1×10)

时基准确度-4

数字式电秒表A≤1×10

(0.0001~9999.9)s读数测量时选用的时基

MPE:±(×A+)

7校准项目和校准方法

校准项目

7.1

校准项目见表

2。

表2校准项目一览表

序号校准项目

基本要求

1

线速度

2

线距离

3

基本要求

7.2

同步齿形带式校准装置

7.2.1

观察校准装置的反射面如图所示的同步齿形带工作面应大于非接触式

7.2.1.1(1)

汽车速度计传感器要求的成像面积

;

用长量爪游标卡尺或其他长度量具测量同步齿轮加同步齿形带的直径次

7.2.1.23,

每次测量要使同步齿轮旋转约取次测量的平均值D作为直径实测值

120°,3。

滚筒式校准装置

7.2.2

观察校准装置的反射面应大于非接触式汽车速度计传感器要求的成像面积

7.2.2.1;

用长量爪游标卡尺或其他长度量具测量滚筒的直径次每次测量要使滚筒

7.2.2.23,

旋转约取次测量的平均值D作为直径实测值

120°,3。

线速度

7.3

测量范围的检查

7.3.1

3

JJF1486—2014

校准装置调至线速度检测状态调节校准装置线速度至逐步调大线速度

。5km/h,

至检查校准装置的线速度测量范围

180km/h,。

建议校准点

7.3.2:10km/h、30km/h、60km/h、90km/h、120km/h、180km/h。

示值误差

7.3.3

在安装有转速传感器的同步齿轮同步齿形带式校准装置或滚筒滚筒式校准装

()(

置端面的适当位置粘贴反光标记校准装置处于线速度检测状态将校准装置的线速

),,

度示值分别调节到建议校准点待线速度稳定后将转速频率仪调至转速挡并将其光电

,,

头对准反光标记处读取转速频率仪的转速示值n重复测量次取次测量的平均

,,3,3

值n作为转速实测值将n代入公式计算线速度标准值的平均值V按公式

,(1)0,

公式计算校准装置的线速度示值误差

(2)、(3)。

V=Dn

0π(1)

式中

:

V线速度标准值的平均值

0———,km/h;

圆周率取

π———,3.1416;

D校准装置的直径实测值

———,mm;

n转速实测值

———,r/min。

线速度不大于时

a)50km/h:

ΔVi=Vi-Vi
