JJG 885-2014 滚动轴承宽度测量仪

中华人民共和国国家计量检定规程

JJG885—2014

滚动轴承宽度测量仪

InstrumentsforMeasuringRollingBearingWidth

2014-08-25发布2015-02-25实施

国家质量监督检验检疫总局发布

JJG885—2014

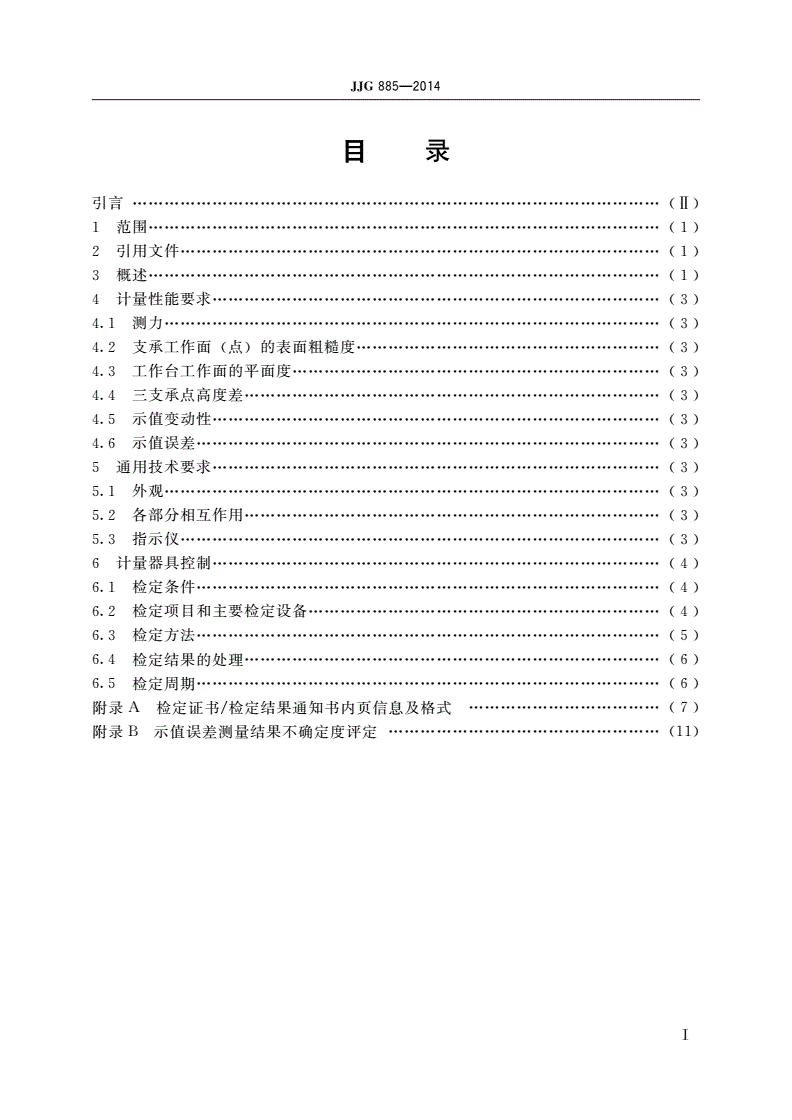

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

概述

3……………………(1)

计量性能要求

4…………(3)

测力

4.1…………………(3)

支承工作面点的表面粗糙度

4.2()…………………(3)

工作台工作面的平面度

4.3……………(3)

三支承点高度差

4.4……………………(3)

示值变动性

4.5…………(3)

示值误差

4.6……………(3)

通用技术要求

5…………(3)

外观

5.1…………………(3)

各部分相互作用

5.2……………………(3)

指示仪

5.3………………(3)

计量器具控制

6…………(4)

检定条件

6.1……………(4)

检定项目和主要检定设备

6.2…………(4)

检定方法

6.3……………(5)

检定结果的处理

6.4……………………(6)

检定周期

6.5……………(6)

附录检定证书检定结果通知书内页信息及格式

A/………………(7)

附录示值误差测量结果不确定度评定

B……………(11)

Ⅰ

JJG885—2014

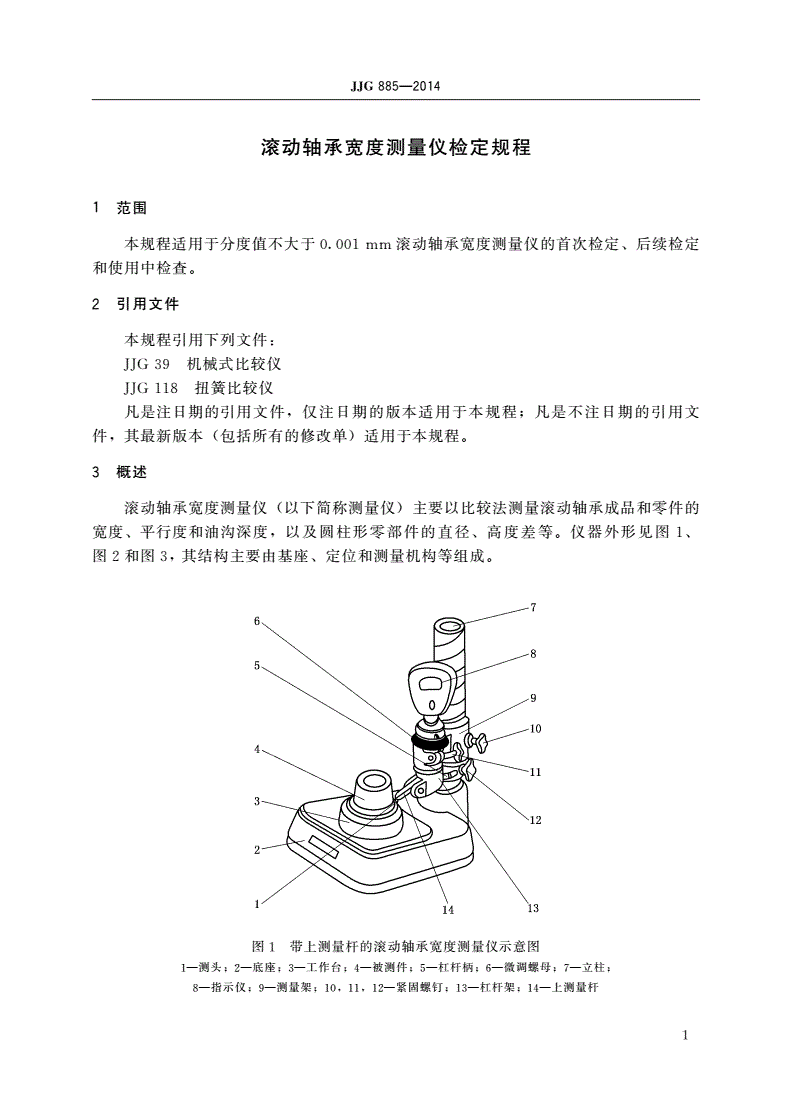

滚动轴承宽度测量仪检定规程

1范围

本规程适用于分度值不大于滚动轴承宽度测量仪的首次检定后续检定

0.001mm、

和使用中检查

。

2引用文件

本规程引用下列文件

:

机械式比较仪

JJG39

扭簧比较仪

JJG118

凡是注日期的引用文件仅注日期的版本适用于本规程凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规程

,()。

3概述

滚动轴承宽度测量仪以下简称测量仪主要以比较法测量滚动轴承成品和零件的

()

宽度平行度和油沟深度以及圆柱形零部件的直径高度差等仪器外形见图

、,、。1、

图和图其结构主要由基座定位和测量机构等组成

23,、。

图带上测量杆的滚动轴承宽度测量仪示意图

1

测头底座工作台被测件杠杆柄微调螺母立柱

1—;2—;3—;4—;5—;6—;7—;

指示仪测量架紧固螺钉杠杆架上测量杆

8—;9—;10,11,12—;13—;14—

1

JJG885—2014

图带上下测量杆的滚动轴承宽度测量仪示意图

2、

底座工作台支点上测量杆紧固螺钉微调螺母测量架

1—;2—;3—;4—;5—;6—;7—;

指示仪立柱紧固螺钉指示仪紧固螺钉测量架

8—;9—;10—;11—;12—;13—;

微调螺母紧固螺钉下测量杆被测件支点

14—;15—;16—;17—;18,19—

图不带测量杆的滚动轴承宽度测量仪示意图

3

被测件微调螺母紧固螺钉指示仪立柱紧固螺钉测量架

1—;2—;3—;4—;5—;6—;7—;

升降螺母紧固螺钉定位架工作台底座

8—;9—;10—;11—;12—

2

JJG885—2014

4计量性能要求

测力

4.1

对带有传动杠杆的测量端测力应不大于测力变化应不大于

,1.5N,0.6N。

支承工作面点的表面粗糙度

4.2()

支承工作面的表面粗糙度应不大于Ra支承工作点和测头的表面粗糙度应

0.4μm,

不大于Ra

0.1μm。

工作台工作面的平面度

4.3

工作台工作面的平面度应不大于

0.01mm。

三支承点高度差

4.4

三支承点对工作台工作面的高度差应不大于

0.05mm。

示值变动性

4.5

示值变动性应不大于表的规定

1。

示值误差

4.6

示值误差应不大于表的规定

1。

表1示值变动性和示值误差单位为微米

类别示值变动性示值误差

不带上下测量杆的测量仪

、———±1

带上测量杆的测量仪

0.3±1

带下测量杆的测量仪

0.5±2

5通用技术要求

外观

5.1

各工作面无锈蚀划痕碰伤毛刺等影响外观质量的缺陷

5.1.1、、、。

非工作面的涂镀层应光洁平整色泽均匀应无气孔气泡斑点和脱落现象

5.1.2、,、、。

测量仪应标有仪器名称制造厂名或厂标型号规格测量范围产品编号

5.1.3、()、、、

和出厂日期

。

使用中及修理后的仪器允许有不影响其测量准确度的外观缺陷

5.1.4。

各部分相互作用

5.2

测量架沿立柱上下移动及转动应灵活平稳不应有阻滞和跳移现象

5.2.1、,。

指示仪应能顺利装入套管紧固状态下指示仪指针及测杆移动应灵活平稳

5.2.2,,、,

无卡滞或跳针现象

。

三支承点工作台的支点应能在形槽内平稳移动无阻滞现象

5.2.3T,。

各锁紧螺钉紧固后被紧固件应无松动或位移

5.2.4,。

指示仪

5.3

机械式比较仪和扭簧比较仪应分别依据和的要求具有检定证书

JJG39JJG118。

3

JJG885—2014

6计量器具控制

计量器具控制包括首次检定后续检定和使用中检查

、。

检定条件

6.1

环境条件

6.1.1

检定时
