DB61/T 1649-2023 浅层地源热泵系统工程勘察技术规范

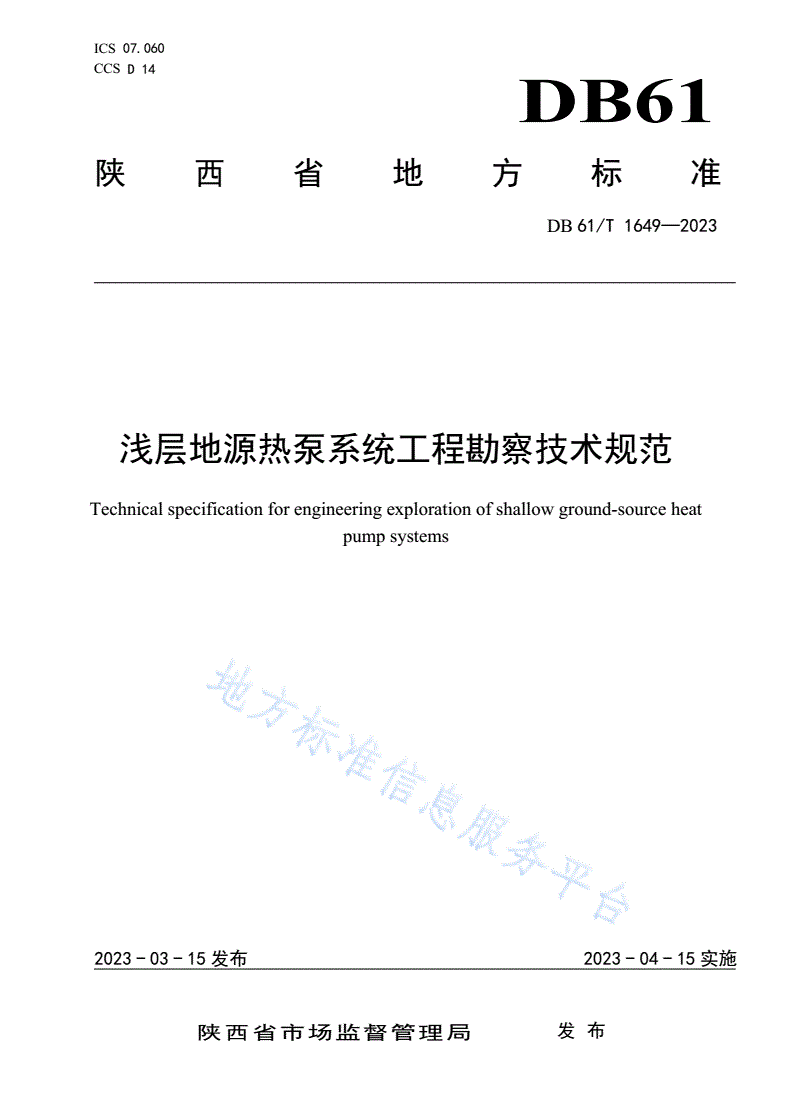

ICS07.060

CCSD14

DB61

陕西省地方标准

DB61/T1649—2023

浅层地源热泵系统工程勘察技术规范

Technicalspecificationforengineeringexplorationofshallowground-sourceheat

pumpsystems

2023-03-15发布2023-04-15实施

陕西省市场监督管理局发布

DB61/T1649—2023

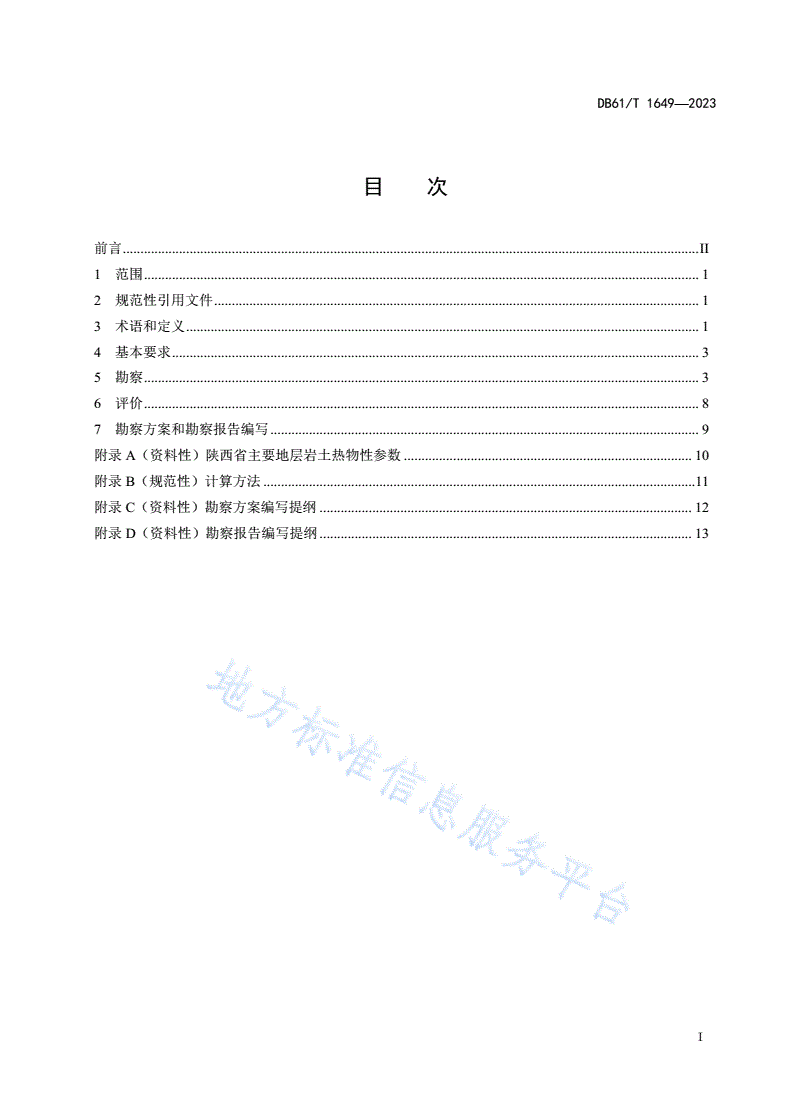

目次

前言....................................................................................................................................................................II

1范围..............................................................................................................................................................1

2规范性引用文件..........................................................................................................................................1

3术语和定义..................................................................................................................................................1

4基本要求......................................................................................................................................................3

5勘察..............................................................................................................................................................3

6评价..............................................................................................................................................................8

7勘察方案和勘察报告编写..........................................................................................................................9

附录A（资料性）陕西省主要地层岩土热物性参数..................................................................................10

附录B（规范性）计算方法...........................................................................................................................11

附录C（资料性）勘察方案编写提纲..........................................................................................................12

附录D（资料性）勘察报告编写提纲..........................................................................................................13

I

DB61/T1649—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由陕西省水工环地质调查中心提出。

本文件由陕西省自然资源厅归口。

本文件起草单位：陕西省水工环地质调查中心、机械工业勘察设计研究院有限公司、陕西工程勘察

研究院有限公司、长安大学。

本文件主要起草人：赵智强、王克、邓军涛、齐均让、杨银科、黄建军、滕宏泉、邓红章、周阳、

王璐、白小鸟、孟磊。

本文件由陕西省自然资源标准化技术委员会负责解释。

本文件首次发布。

联系信息如下：

单位：陕西省地质调查院地质科技处

电话：029-89650560

地址：陕西省西安市雁塔区西影路25号

邮编：710054

II

DB61/T1649—2023

浅层地源热泵系统工程勘察技术规范

1范围

本文件规定了浅层地源热泵系统工程勘察的基本要求、勘察、评价、勘察方案和勘察报告编写。

本文件适用于浅层地源热泵系统中的地下水地源热泵系统和竖直地埋管地源热泵系统的工程勘察。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB50021—2001（2009年版）岩土工程勘察规范

GB50027—2001供水水文地质勘察规范

GB50366—2005（2009年版）地源热泵系统工程技术规范

GB/T14848—2017地下水质量标准

GB/T50218—2014工程岩体分级标准

DZ/T0225—2009浅层地热能勘查评价规范

DZ/T0282—2015水文地质调查规范（1:50000）

NB/T10097—2018地热能术语

DB61/T1397—2021浅层地热能勘查与评价技术规程

3术语和定义

GB50366—2005（2009年版）、DZ/T0225—2009、NB/T10097—2018和DB61/T1397—2021中界

定的及下列术语和定义适用于本文件。

3.1

浅层地热能shallowgeothermalenergy

从地表至地下200m深度范围内，储存于水体、土体、岩石中的温度低于25℃，采用热泵技术可提

取用于建筑物供热或制冷等的地热能。

[来源：NB/T10097—2018，2.1.6]

3.2

浅层地源热泵系统shallowground-sourceheatpumpsystems

一般指以地表以下200m深度范围内的岩土体、地下水或地表水为低温热源，由热泵机组、浅层地

热能换热系统、建筑物内系统组成的空调系统。根据浅层地热能换热系统形式的不同，浅层地源热泵系

统分为地埋管地源热泵系统、地下水地源热泵系统和地表水地源热泵系统。

1

DB61/T1649—2023

3.3

浅层地热换热功率shallowgeothermalheatexchangerpower

从浅层岩土体、地下水和地表水中单位时间内交换的热量。

[来源：DZ/T0225—2009，3.3]

3.4

地下水循环利用量recyclegroundwatercirculation

从含水层中抽取利用后，完全回灌到原含水层中的地下水量。

[来源：DZ/T0225—2009，3.4]

3.5

竖直地埋管换热器verticalburiedtubeheatexchanger

由埋于竖直钻孔内的密闭循环管组构成，用于传热介质与岩土体换热。

[来源：DB61/T1397—2021，3.9]

3.6

回灌试验injectiontest

一种向井中连续注水，使井内保持一定水位，或计量注水、记录水位变化来测定含水层渗透性、注

水量等水文地质参数的试验。

[来源：GB50366—2005（2009年版），2.0.23]

3.7

现场热响应试验in-situthermalconductivitytest

利用竖直地埋管换热系统采用人工热源向岩土体中连续加热并记录传热介质的温度变化和循环量

来测定岩土体热传导性能及岩土体初始平均温度的试验。

[来源：DB61/T1397—2021，3.11]

3.8

热物性测试thermophysicalpropertiestest

采用人工或天然热源对岩土体样品的热物理参数进行的测试。

[来源：DZ/T0225—2009，3.12]

3.9

岩土综合热物性参数parametersoftherock-soilthermalproperties

是指不含回填材料在内的，竖直地埋管埋设深度范围内，岩土的综合导热系数、综合比热容。

[来源：GB50366—2005（2009年版），2.0.26]

3.10

岩土初始平均温度initialaveragetemperatureoftherock-soil

从自然地表下10m～20m至竖直地埋管换热器埋设深度范围内，岩土常年的平均温度。

[来源：GB50366—2005（2009年版），2.0.27]

2

DB61/T1649—2023

3.11

灌采比rateofinjectiontoexploitation

回灌试验中单位回灌量和抽水试验中单位涌水量的比值。

[来源：DB61/T1397—2021，3.18]

4基本要求

4.1浅层地源热泵系统工程建设前应进行勘察。

4.2建设单位应编制勘察委托书，明确勘察目的、任务。

4.3浅层地源热泵系统工程勘察分为可行性研究阶段勘察和工程设计阶段勘察。可行性研究阶段勘察

可参考已有类似工程勘察资料；工程设计阶段勘察应根据工程规模和场地复杂程度确定勘察等级，进行

勘察。

4.4勘察单位应编制勘察方案，经建设单位认可后，方可勘察。

4.5浅层地源热泵系统工程勘察中的试验孔（井）应按照探采结合的原则设计、施工，完成勘察任务

后，转为生产孔（井）。

4.6勘察工作中，钻探、试验工作完成后，建设单位应组织现场验收。

4.7勘察工作结束后，勘察单位应编制勘察报告和相关图件，报送建设单位组织审查。

5勘察

5.1勘察阶段

5.1.1可行性研究阶段勘察

5.1.1.1可行性研究阶段勘察应基本查明拟建场地浅层地热能开发利用条件，对拟建工程开发利用浅

层地热能的方式做出适宜性评价，估算单孔（井）换热能力。

5.1.1.2可行性研究阶段勘察以资料收集和分析为主，开展场地调查，宜布置少量勘探和测试工作。

5.1.1.3资料收集主要包括以下方面：

a)区域地质、场地岩土工程勘察、浅层地热能调查评价成果，气象水文、地形地貌、周边浅层地

热能开发利用现状；

b)地下水地源热泵工程应重点收集场区周边水文地质条件、地下水补径排条件、动态特征、抽水

试验、回灌试验成果等资料；

c)竖直地埋管地源热泵工程应重点收集场地地层岩性、周边岩土物理性质及热物性参数，岩土热

响应试验成果、地温梯度等资料。岩土热物性参数可参照附录A。

5.1.1.4场地调查应包括以下主要内容：

a)场地面积、形状、坡度；

b)场地内已有建筑物及拟建建筑物分布、基础形式和地基处理方式等；

c)场地内植被、排水沟（渠）、输电线、电信电缆等分布情况；

d)场地内已有及拟建地下管线分布及埋藏情况；

e)场地内已有水井分布、用途、开采层段、运行状况等。

5.1.1.5当需要布置勘探和测试工作时，应按照本文件5.2和5.3执行。

3

DB61/T1649—2023

5.1.2工程设计阶段勘察

5.1.2.1工程设计阶段勘察应通过钻探、岩土水样测试、抽水试验、回灌试验、现场热响应试验等措

施，查明拟建工程场地浅层地热能开发利用条件，提供岩土热物性参数、水文地质参数、单井涌水量和

回灌量、单孔换热量等参数。

5.1.2.2工程设计阶段勘察应在场地调查的基础上，根据可行性研究阶段确定的浅层地热能开发利用

方式，选用合理的勘察方法进行勘察。

5.1.2.3工程设计阶段勘察根据工程规模和场地复杂程度，划分为一级、二级和三级三个勘察等级，

勘察等级划分依据见表1。

表1勘察等级划分表

项目勘察等级

场地复杂程度复杂中等简单

工程规模大型一级一级二级

中型一级二级三级

小型二级三级三级

5.1.2.4场地复杂程度划分为复杂场地、中等复杂场地和简单场地，场地复杂程度应按场地条件、岩

土体结构、水文地质条件复杂程度的就高原则确定。场地复杂程度划分标准见表
