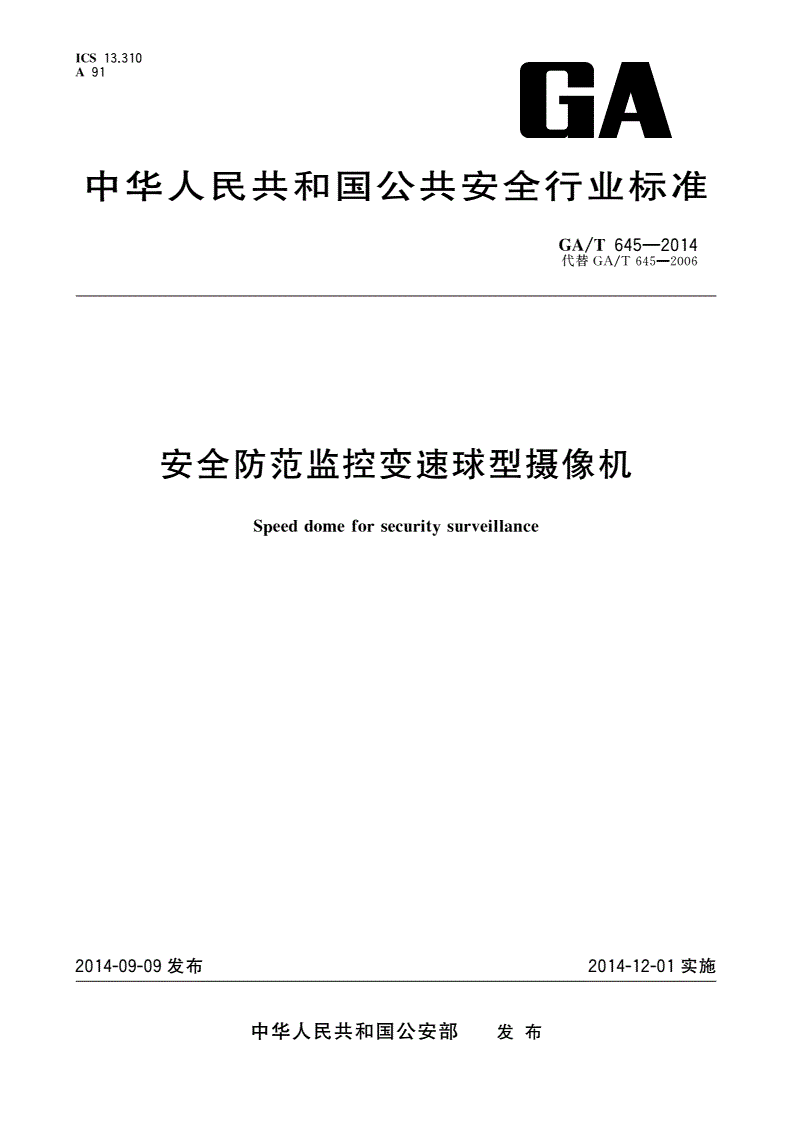

GA/T 645-2014 安全防范监控变速球型摄像机

ICS13310

A91.

中华人民共和国公共安全行业标准

GA/T645—2014

代替

GA/T645—2006

安全防范监控变速球型摄像机

Speeddomeforsecuritysurveillance

2014-09-09发布2014-12-01实施

中华人民共和国公安部发布

GA/T645—2014

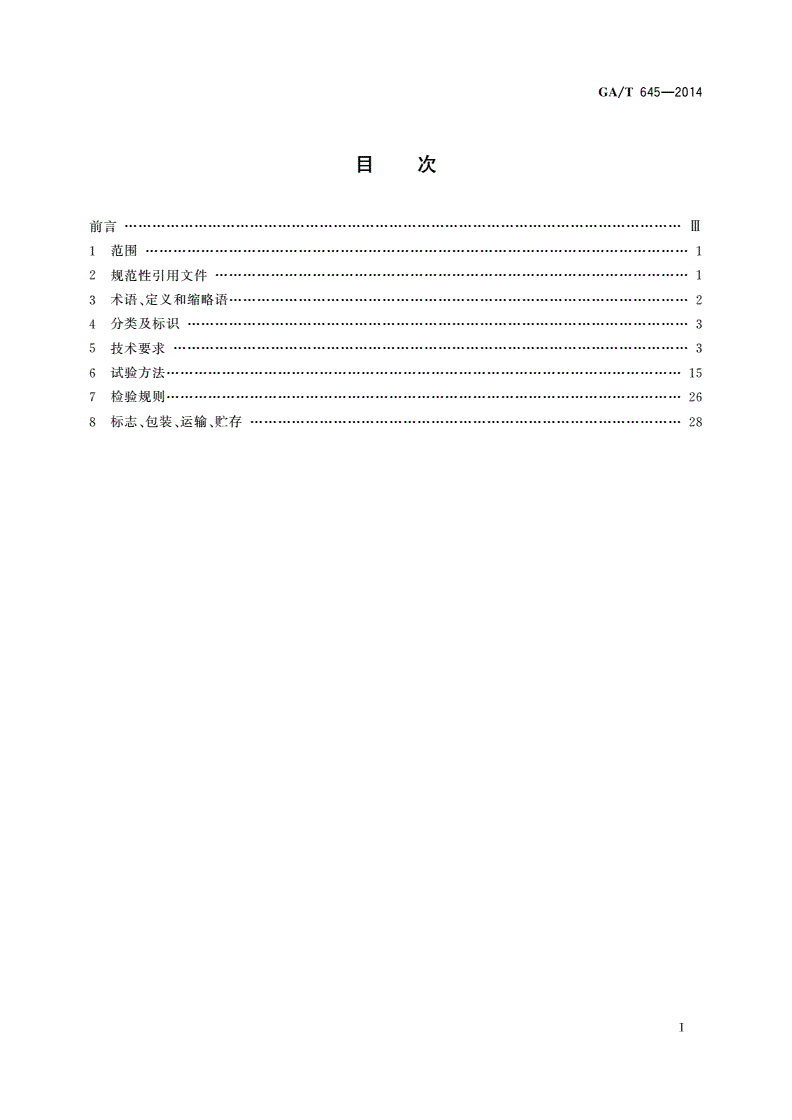

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语定义和缩略语

3、………………………2

分类及标识

4………………3

技术要求

5…………………3

试验方法

6…………………15

检验规则

7…………………26

标志包装运输贮存

8、、、…………………28

Ⅰ

GA/T645—2014

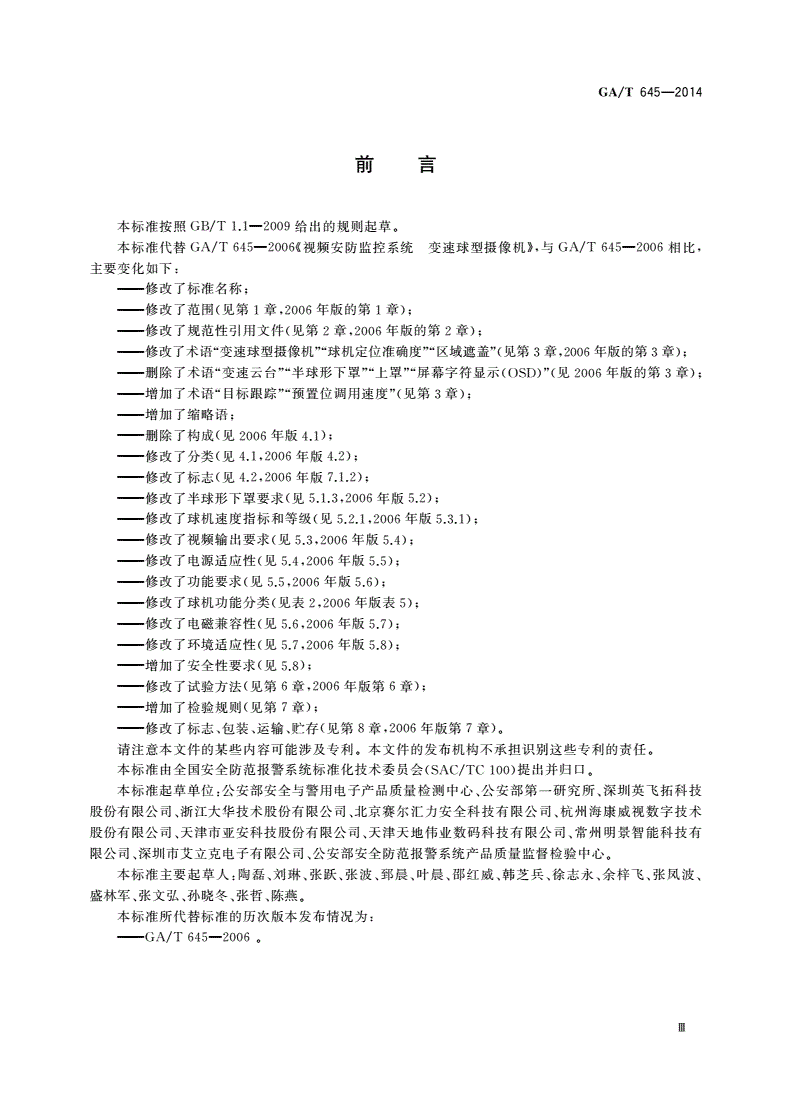

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准代替视频安防监控系统变速球型摄像机与相比

GA/T645—2006《》,GA/T645—2006,

主要变化如下

:

修改了标准名称

———;

修改了范围见第章年版的第章

———(1,20061);

修改了规范性引用文件见第章年版的第章

———(2,20062);

修改了术语变速球型摄像机球机定位准确度区域遮盖见第章年版的第章

———“”“”“”(3,20063);

删除了术语变速云台半球形下罩上罩屏幕字符显示见年版的第章

———“”“”“”“(OSD)”(20063);

增加了术语目标跟踪预置位调用速度见第章

———“”“”(3);

增加了缩略语

———;

删除了构成见年版

———(20064.1);

修改了分类见年版

———(4.1,20064.2);

修改了标志见年版

———(4.2,20067.1.2);

修改了半球形下罩要求见年版

———(5.1.3,20065.2);

修改了球机速度指标和等级见年版

———(5.2.1,20065.3.1);

修改了视频输出要求见年版

———(5.3,20065.4);

修改了电源适应性见年版

———(5.4,20065.5);

修改了功能要求见年版

———(5.5,20065.6);

修改了球机功能分类见表年版表

———(2,20065);

修改了电磁兼容性见年版

———(5.6,20065.7);

修改了环境适应性见年版

———(5.7,20065.8);

增加了安全性要求见

———(5.8);

修改了试验方法见第章年版第章

———(6,20066);

增加了检验规则见第章

———(7);

修改了标志包装运输贮存见第章年版第章

———、、、(8,20067)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别这些专利的责任

。。

本标准由全国安全防范报警系统标准化技术委员会提出并归口

(SAC/TC100)。

本标准起草单位公安部安全与警用电子产品质量检测中心公安部第一研究所深圳英飞拓科技

:、、

股份有限公司浙江大华技术股份有限公司北京赛尔汇力安全科技有限公司杭州海康威视数字技术

、、、

股份有限公司天津市亚安科技股份有限公司天津天地伟业数码科技有限公司常州明景智能科技有

、、、

限公司深圳市艾立克电子有限公司公安部安全防范报警系统产品质量监督检验中心

、、。

本标准主要起草人陶磊刘琳张跃张波郅晨叶晨邵红威韩芝兵徐志永余梓飞张凤波

:、、、、、、、、、、、

盛林军张文弘孙晓冬张哲陈燕

、、、、。

本标准所代替标准的历次版本发布情况为

:

———GA/T645—2006。

Ⅲ

GA/T645—2014

安全防范监控变速球型摄像机

1范围

本标准规定了安全防范视频监控系统中变速球型摄像机的分类及标识技术要求试验方法检验

、、、

规则和标志包装运输贮存等技术要求

、、、。

本标准适用于安全防范视频监控系统中的变速球型摄像机

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

电工电子产品环境试验第部分试验方法试验低温

GB/T2423.12:A:

电工电子产品环境试验第部分试验方法试验高温

GB/T2423.22:B:

电工电子产品环境试验第部分试验方法试验恒定湿热试验

GB/T2423.32:Cab:

电工电子产品环境试验第部分试验方法试验和导则冲击

GB/T2423.52:Ea:

电工电子产品环境试验第部分试验方法试验振动正弦

GB/T2423.102:Fc:()

环境试验第部分试验方法试验盐雾交变氯化钠溶液

GB/T2423.182:Kb:,()

电工电子产品环境试验第部分试验方法试验低气压

GB/T2423.212:M:

环境试验第部分试验方法试验模拟地面上的太阳辐射及其试

GB/T2423.24—20132:Sa:

验导则

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样

GB/T2828.1—20121:(AQL)

计划

周期检验计数抽样程序及表适用于对过程稳定性的检验

GB/T2829—2002()

外壳防护等级代码

GB4208—2008(IP)

信息技术设备的无线电骚扰限值和测量方法

GB9254—2008

通用型应用电视设备可靠性试验方法

GB/T12322—1990

安全防范报警设备环境适应性要求和试验方法

GB/T15211—2013

安全防范报警设备安全要求和试验方法

GB16796—2009

电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.2—2006

电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.3—2006

电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.4—2008

电磁兼容试验和测量技术浪涌冲击抗扰度试验

GB/T17626.5—2008()

电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度

GB/T17626.6—2008

安全防范监控数字视音频编解码技术要求

GB/T25724—2010

安全防范视频监控联网系统信息传输交换控制技术要求

GB/T28181—2011、、

视频图像文字标注规范

GA/T751—2008

安全防范视频监控摄像机通用技术要求

GA/T1127—2013

数字电视接收设备接口规范第部分复合视频信号接口

SJ/T11329—20063:

1

GA/T645—2014

3术语定义和缩略语

、

31术语和定义

.

界定的以及下列术语和定义适用于本文件

GA/T1127—2013。

311

..

变速球型摄像机speeddome

具有变焦镜头变速云台含解码球形防护罩的光机电一体化摄像机简称球机

、()、()。

312

..

球机定位准确度presetaccuracy

球机从任意位置通过调预置位回到某个设定预置位时实际停止位置与该预置位之间的最大偏差

,

角度

。

313

..

区域遮盖zonemasking

把观测范围中的指定目标区域采用色块或其他图形处理方式遮盖起来的功能

。

314

..

目标跟踪objecttracking

通过对图像信息的处理球机可以自动对移动物体进行跟踪的功能

,。

315

..

预置位调用速度presetspeed

球机由静止运动到预置位的平均速度

。

32缩略语

.

下列缩略语适用于本文件

。

自动增益控制

AGC:(automaticgaincontrol)

同轴电缆接插件

BNC:(bayonetnutconnector)

复合视频消隐和同步

CVBS:(compositevideoblankingandsync)

域名系统

DNS:(domainnamesystem)

动态域名解析服务

DDNS:(dynamicdomainnameserver)

动态范围

DR:(dynamicrange)

高清晰度多媒体接口

HDMI:(highdefinitionmultimediainterface)

高清串行数字接口

HD-SDI:(highdefinitionserialdigitalinterface)

发光二极管

LED:(lightemittingdiode)

网络地址转换

NAT:(networkaddresstranslation)

字符叠加屏幕字符显示

OSD:()(onscreendisplay)

基于局域网的供电

POE:(poweroverethernet)

串行数字接口

SDI:(serialdigitalinterface)

会话初始协议

SIP:(sessioninitiationprotocol)

信噪比

SNR:(signalnoiseratio)

通用串行总线

USB:(universalserialbus)

网络

WEB:(web)

信号数字分量串行接口

3G-SDI:3G(3Gb/ssignalserialdigitalinterface)

2

GA/T645—2014

4分类及标识

41分类

.

球机可按下列方式进行分类

:

按使用环境不同可分为室内球机室外球机

a):、;

按最大速度不同可分为高速球机中速球机低速球机

b):、、;

按视频信号主输出接口不同可分为网络接口球机以下简称网络球机如以太网球机非网

c):(,)、

络接口模拟球机如等非网络接口模拟球机和非网络接口数字球机如

(CVBS、YPbPr)(SDI、

等非网络接口数字球机

HD-SDI、3G-SDI、HDMI);

按图像尺寸不同可分为类标准清晰度球机类准高清晰度球机类高清

d):A———、B———、C———

晰度球机类超高清晰度球机见的图像尺寸

、D———(GA/T1127—2013);

按控制功能不同可分为基本型球机增强型球机扩展型球机

e):、、。

42标识

.

球机的标识由安防标识使用环境控制功能和企业标识组成

、、。

AFQJ-□-□-□-□-□□□□

企业标识

视频信号主输出接口

图像尺寸

球机速度

使用环境

产品标识

产品标识用四位汉语拼音字首表示安防球机

a):AFQJ;

使用环境用一位大写英文字母表示室内表示为室外表示为

b):,I、O;

球机速度用一位大写英文字母表示高速球机表示为中速球机表示为低速球机表示

c):,H、M、

为

L;

图像尺寸用一位大写英文字母表示标准清晰度球机表示为类准高清晰度球机表示为

d):,A、B

类高清晰度球机表示为类超高清晰度球机表示为类

、C、D;

视频信号主输出接口视频信号主输出接口用一位大写英文字母表示网络球机表示为非

e):,N、

网络接口模拟球机表示为非网络接口数字球机表示为

A、D;

企业标识可自定义扩展

f):。

示例企业生产的室外高速标准清晰度非网络接口模拟安防球型摄像机表示为

:××,:AFQJ-O-H-A-A-XX。

5技术要求

51外观和结构

.

511外观

..

球机表面不应有明显的凹痕划伤裂缝变形和污渍表面应色泽均匀不应有起泡龟裂脱落和

、、、;,、、

3

GA/T645—2014

磨损现象金属零部件不应有锈蚀文字标识应清晰完整

;;、。

512结构

..

球机的零部件应装配牢固连接可靠

,。

513透明罩

..

球机安装透明罩以后采集的图像不应出现明显色散变形和重影现象

,、。

514电气物理接口

..()

5141主输出接口

...

非网络接口模拟球机的复合视频输出接口应符合采用连接器

SJ/T11329—2006,75ΩBNC。

非网络接口数字球机的或视频输出接口应分别满足

SDI、HD-SDI3G-SDI,SMPTE259M,

的信号标准采用连接器电口或光纤连接

SMPTE292M,SMPTE424M,BNC(75Ω)()ST/SC/FC/LC

器光纤接口

()。

网络球机的基本接口为或以太网接口应符合采用

10/100M10/100/1000M,IEEE802.3,RJ45

连接可选用射频无线接口或光纤接口连接

;。

5142辅助数据传输接口

...

辅助数据传输接口应采用或或或以太网或接口中的一种或多种

RS-232、RS-485、USB、、I/O

接口

。

5143模拟音频输入输出接口

...、

具有模拟音频输入输出的球机音频输入输出宜采用连接器

,RCA。

5144调试用模拟视频输出接口

...

应采用连接器

BNC(75Ω)。

5145存储接口

...

宜具备接口或者存储卡接口连接外部存储介质

USB。

52云台指标

.

521球机速度指标和等级

..

5211水平手控最大速度

...

球机水平手控最大速度应满足

:

高速球机水平手控最大速度大于或等于

a):150°/s;

中速球机水平手控最大速度大于或等于

b):70°/s;

低速球机水平手控最大速度小于

c):70°/s。

5212预置位调用速度

...

球机预置位调用速度应满足

:

高速球机水平预置位速度大于或等于垂直预置位速度大于或等于

a):180°/s;80°/s;

4

GA/T645—2014

中速球机水平预置位速度大于或等于垂直预置位速度大于或等于

b):100°/s;50°/s;

低速球机水平预置位速度小于垂直预置位速度小于

c):100°/s;50°/s。

522云台定位准确度

..

云台定位准确度小于或等于

0.5°。

523转动平稳性

..

球机转动应平稳允许有轻微抖动但不应影响输出图像的观看效果

,,。

53视频输出

.

531基本要求

..

5311分辨力

...

彩色模式下球机的中心水平分辨力应满足

,:

类水平分辨力大于或等于线

a)A:450;

类水平分辨力大于或等于线

b)B:650;

类水平分辨力大于或等于线

c)C:900;

类水平分辨力大于或等于线

d)D:1700。

球机输出图像的边缘水平分辨力不应低于中心水平分辨力的

70%。

5312最低可用照度

...

不带辅助光源的球机输出图像的分辨力下降到标称亮度条件下分辨力的时目标景物上的照

70%

度应满足

:

彩色小于或等于黑白小于或等于

:10lx;:1lx。

5313最大亮度鉴别等级

...

最大亮度鉴别等级应大于或等于级

10。

5314色彩还原误差

...

球机输出图像的色彩还原误差应满足

:

平均ΔE平均ΔE其他色温

≤15(6500K),≤25()。

5315照度适应范围

...

球机产品说明书中应注明照度适应范围且照度适应范围应符合产品说明书中标称的要求

,。

5316几何失真

...

球机输出图像几何失真应小于或等于

5%。

5317宽动态能力

...

参照中附录的方法进行试验宽动态能力具有宽动态能力的球机其宽动态

GA/T1127—2013C
