GB/T 9065.4-2020 液压传动连接 软管接头 第4部分:螺柱端
GB/T 9065.4-2020 Connections for hydraulic fluid power—Hose fittings—Part 4:Stud ends
基本信息
本部分适用于公称内径为6.3 mm~38 mm的软管(符合GB/T 2351的公称软管内径)。
注: 若选用其他材质,由供需双方协商。
发布历史
-
2020年06月
研制信息
- 起草单位:
- 浙江苏强格液压股份有限公司、天津市精研工程机械传动有限公司、合肥集源穗意液压技术股份有限公司、北京机械工业自动化研究所有限公司、宁波海格威流体连接件有限公司
- 起草人:
- 罗学荣、吴节刚、冯国勋、王克文、胡军中、曹巧会、王涌潮
- 出版信息:
- 页数:12页 | 字数:22 千字 | 开本: 大16开
内容描述

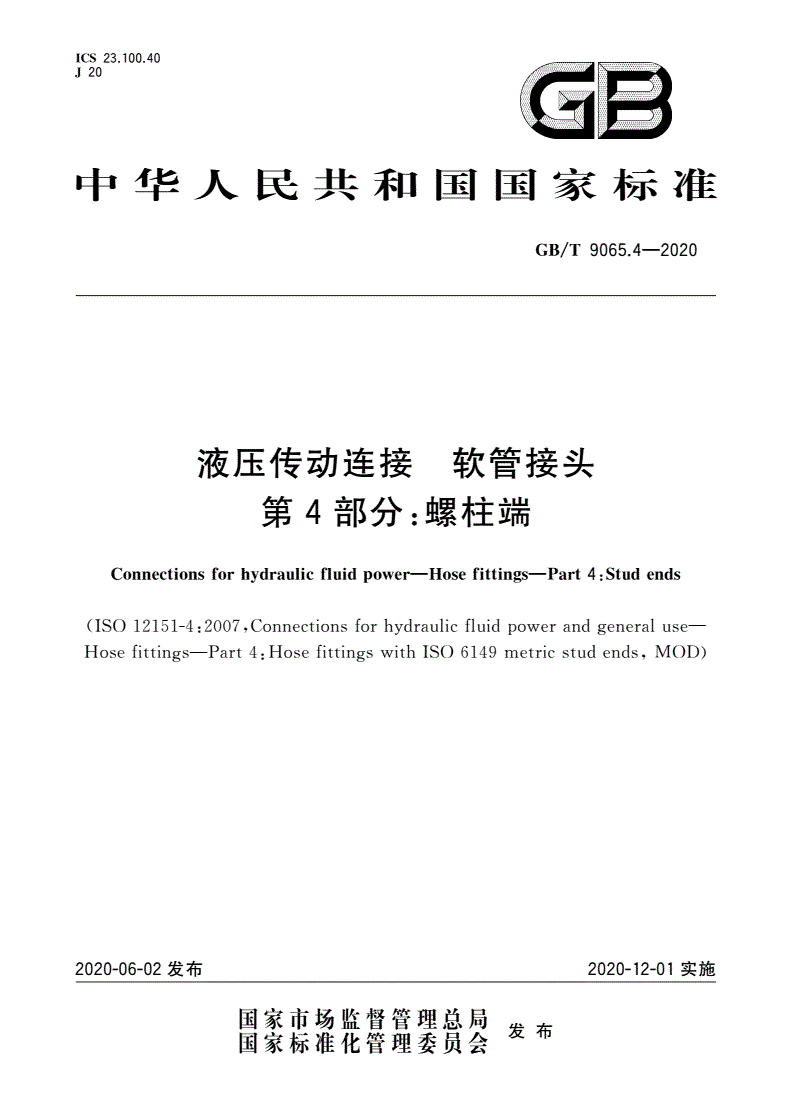

ICS23.100.40
J20GB
中华人民共和国国家标准
GB/T9065.4-2020
液压传动连接软管接头
第4部分:螺柱端
Connectionsforhydraulicfluidpower-Hosefittings-Part4:Studends
(ISO12151-4:2007,Connectionsforhydraulicfluidpowerandgeneraluse
HosefittingsPart4:HosefittingswithISO6149metricstudends,MOD)
2020-12-01实施
2020-06-02发布
国家市场监督管理总局中#
国家标准化管理委员会保叩
GB/T9065.4-2020

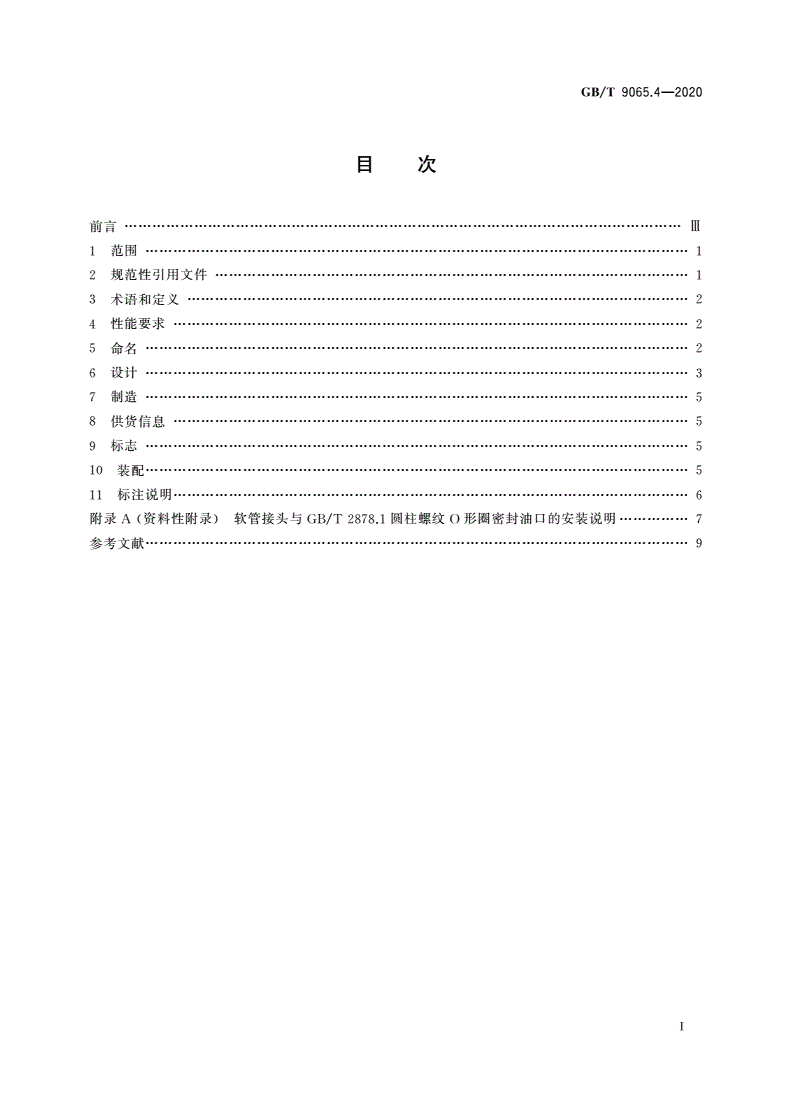

目次
口川9标8别7跟6伊货制设命5造4计3名性2能术规1语前言范要拉和定性引范H围H…u…“义用……U……“妇Hu牛HHH9765555322211皿
……………信HHHHH
考录在
H
…HH
献(资注抖说明附A性…附u录夺1管接头与G’’’’’’’T·圆柱螺号字儿;nv形圈密叫i斗4的安装-、t·明
B
d4人,月。。uf口i巧6口J山白口v-
参
文……………·.··-·u
-·u·
I
GB/T9065.4-2020

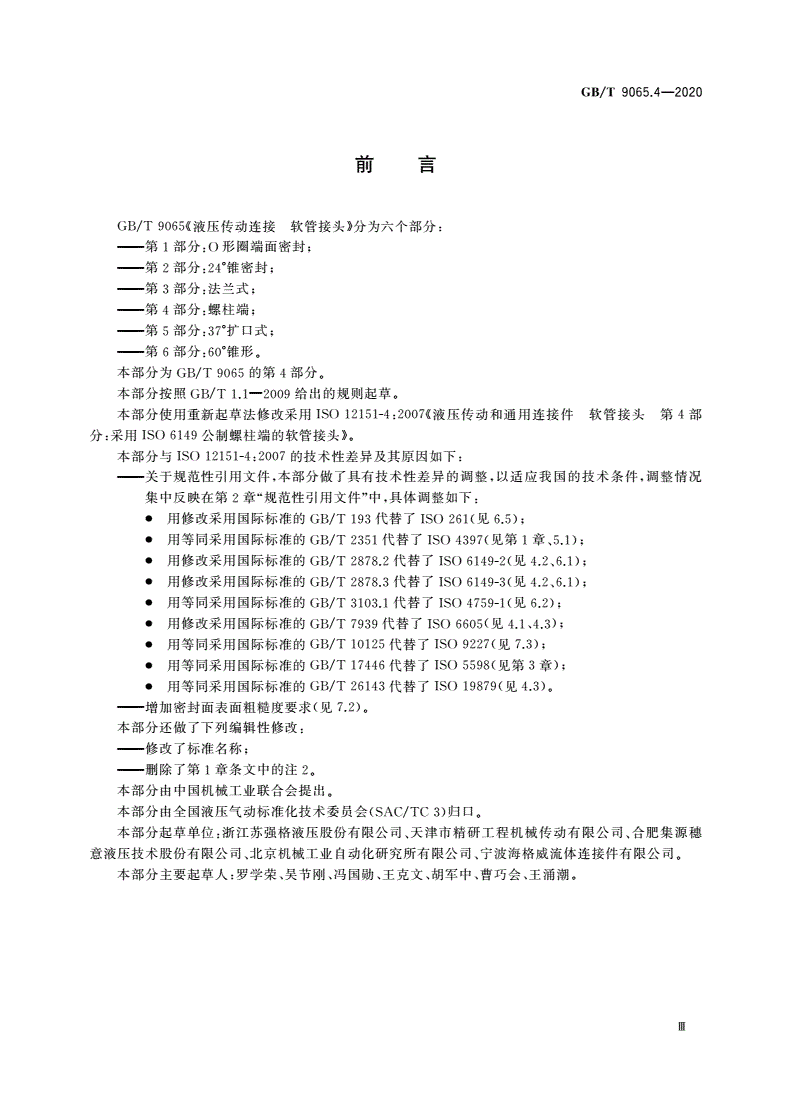

刚吕
GB/T9065《液压传动连接软管接头》分为六个部分:
第1部分:0形圈端面密封;
第2部分:24。锥密封;
一一第3部分:法兰式;
第4部分:螺柱端;
第5部分:37。扩口式;
第6部分:60。锥形。
本部分为GB/T9065的第4部分。
本部分按照GB/T1.12009给出的规则起草。
本部分使用重新起草法修改采用ISO121514:2007《液压传动和通用连接件软管接头第4部
分:采用ISO6149公制螺柱端的软管接头儿
本部分与ISO12151-4:2007的技术性差异及其原因如下:
关于规范性引用文件,本部分做了具有技术性差异的调整,以适应我国的技术条件,调整情况
集中反映在第2章“规范性引用文件”中,具体调整如下:
•用修改采用国际标准的GB/T193代替了ISO261(见6.5);
•用等同采用国际标准的GB/T2351代替了ISO4397(见第1章、5.1);
•用修改采用国际标准的GB/T2878.2代替了ISO61492(见4.2、6.1);
•用修改采用国际标准的GB/T2878.3代替了ISO61493(见4.2、6.1);
•用等同采用国际标准的GB/T3103.1代替了ISO47591(见6.2);
•用修改采用国际标准的GB/T7939代替了ISO6605(见4.1、4.3);
•用等同采用国际标准的GB/T10125代替了ISO9227(见7.3);
•用等同采用国际标准的GB/T17446代替了ISO5598(见第3章);
•用等同采用国际标准的GB/T26143代替了ISO19879(见4.3)。
增加密封面表面粗糙度要求(见7.2)。
本部分还做了下列编辑性修改:
修改了标准名称;
删除了第1章条文中的注2。
本部分由中国机械工业联合会提出。
本部分由全国液压气动标准化技术委员会(SAC/TC3)归口。
本部分起草单位:浙江苏强格液压股份有限公司、天津市精研工程机械传动有限公司、合肥集源穗
意液压技术股份有限公司、北京机械工业自动化研究所有限公司、宁波海格威流体连接件有限公司。
本部分主要起草人:罗学荣、吴节刚、冯国勋、王克文、胡军中、曹巧会、王涌潮。
山阳
GB/T9065.4-2020
液压传动连接软管接头
第4部分:螺柱端
1范围
GB/T9065的本部分规定了材质为碳钢的螺柱端软管接头(典型示例见图1,符合GB/T2878.2或
GB/T2878.3螺柱端)设计和性能的基本要求和尺寸要求。
本部分适用于公称内径为6.3mm~38mm的软管(符合GB/T2351的公称软管内径)。
注:若选用其他材质,由供需双方协商。
说明
1油口(符合GB/T2878.1);
2一一软管接头;
3带0形圈密封的螺柱端(符合GB/T2878.2或GB/T2878.3)。
图1公制螺柱端软管接头连接的典型示例
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(
