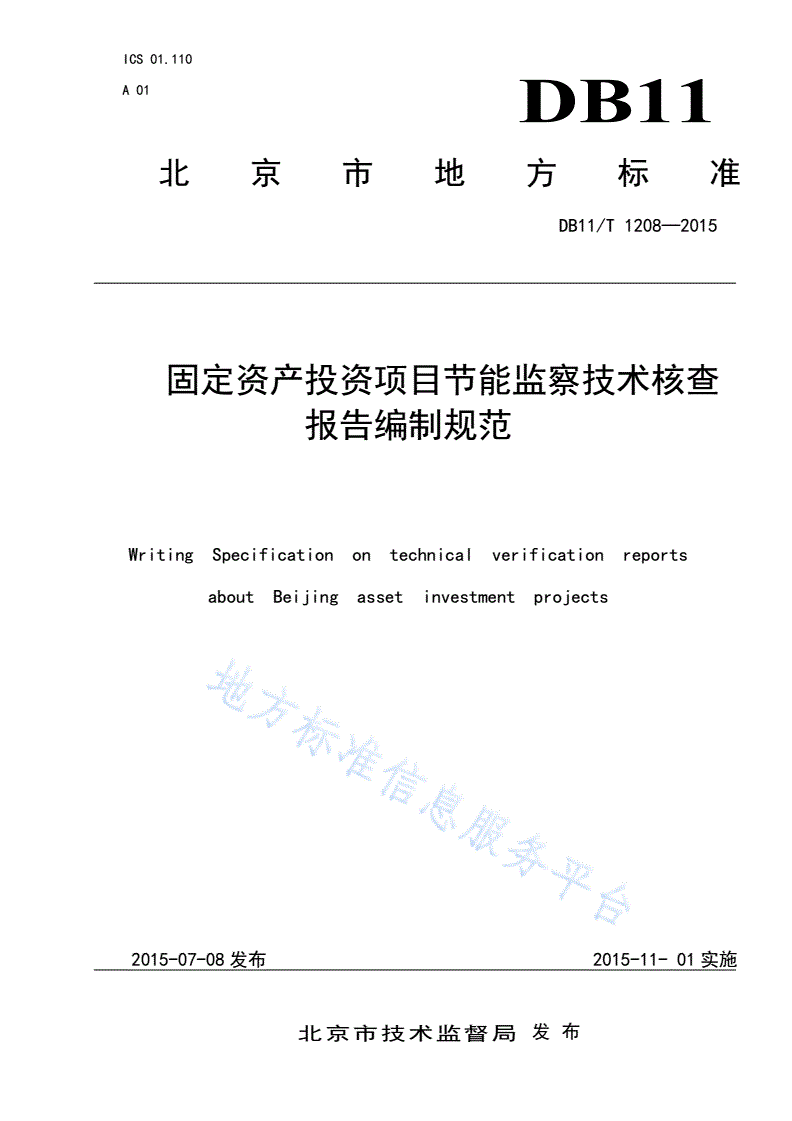

DB11/T 1208-2015 固定资产投资项目节能监察技术核查报告编制规范

ICS01.110

A01DB11

北京市地方标准

DB11/T1208—2015

固定资产投资项目节能监察技术核查

报告编制规范

WritingSpecificationontechnicalverificationreports

aboutBeijingassetinvestmentprojects

2015-07-08发布2015-11-01实施

北京市技术监督局发布

DB11/T1208—2015

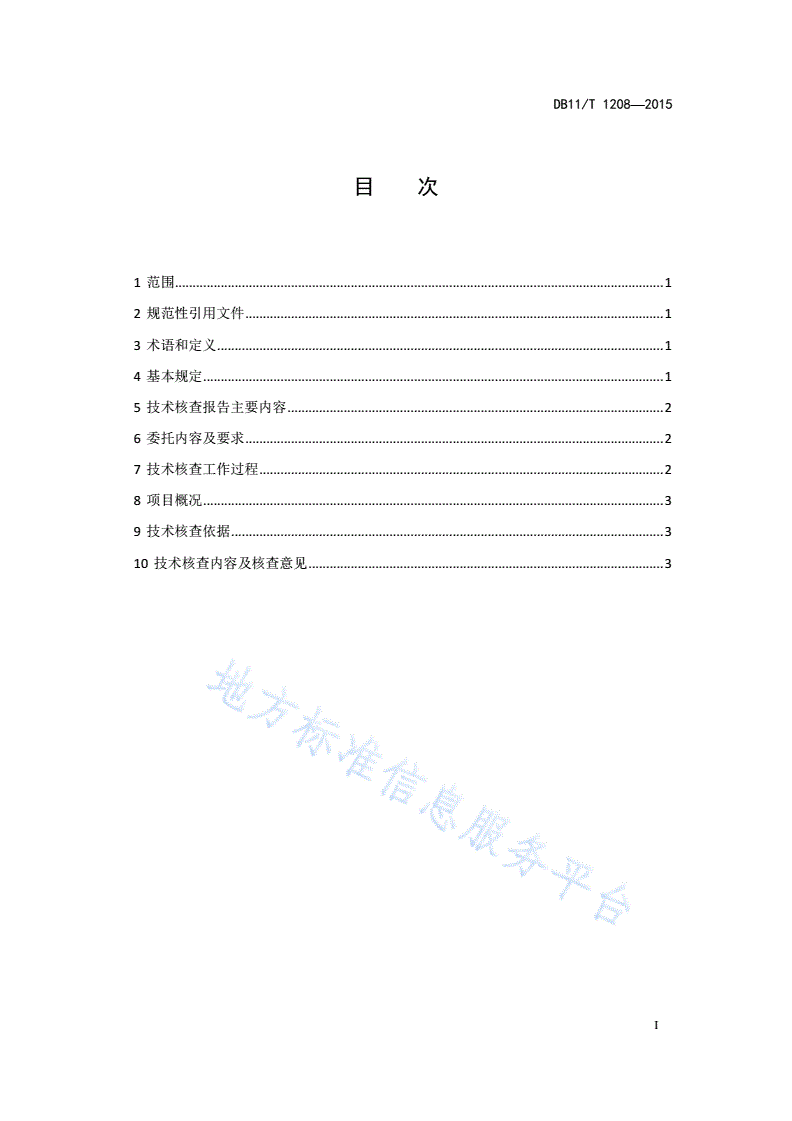

目次

1范围...........................................................................................................................................1

2规范性引用文件.......................................................................................................................1

3术语和定义...............................................................................................................................1

4基本规定...................................................................................................................................1

5技术核查报告主要内容...........................................................................................................2

6委托内容及要求.......................................................................................................................2

7技术核查工作过程...................................................................................................................2

8项目概况...................................................................................................................................3

9技术核查依据...........................................................................................................................3

10技术核查内容及核查意见.....................................................................................................3

I

DB11/T1208—2015

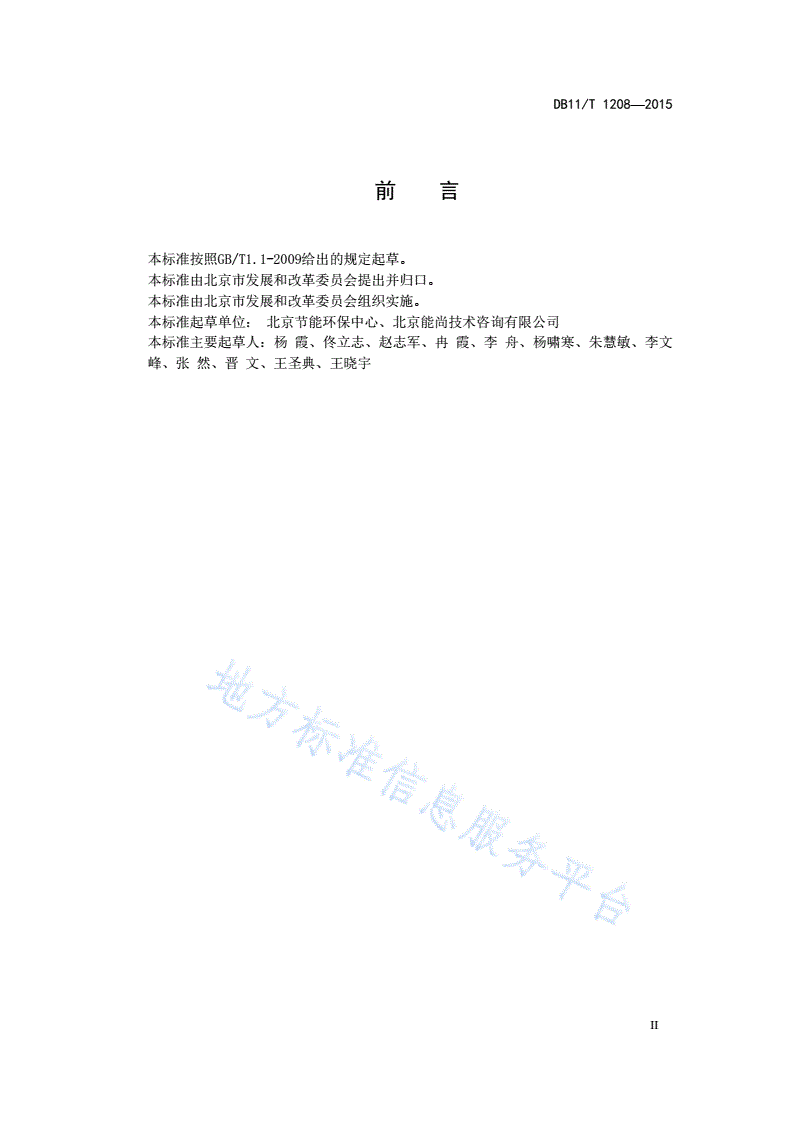

前言

本标准按照GB/T1.1-2009给出的规定起草。

本标准由北京市发展和改革委员会提出并归口。

本标准由北京市发展和改革委员会组织实施。

本标准起草单位：北京节能环保中心、北京能尚技术咨询有限公司

本标准主要起草人：杨霞、佟立志、赵志军、冉霞、李舟、杨啸寒、朱慧敏、李文

峰、张然、晋文、王圣典、王晓宇

II

DB11/T1208—2015

固定资产投资项目节能监察技术核查报告编制规范

1范围

本标准规定了固定资产投资项目节能监察技术核查报告的术语和定义、编制原则、核查

依据、核查内容及核查意见等相关核查要点。

本标准适用于民用建筑项目、工业项目和基础设施建设项目的技术核查。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本

适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50015建筑给水排水设计规范

GB50019采暖通风与空气调节设计规范

GB50028城镇天然气设计规范

GB50034建筑照明设计标准

GB50052供配电系统设计规范

GB50555民用建筑节水设计标准

GB50736民用建筑供暖通风与空气调节设计规范

JGJ16民用建筑电气设计规范

CJJ34城镇供热管网设计规范

DB11/687公共建筑节能设计标准

DB11/891居住建筑节能设计标准

3术语和定义

下列术语和定义适用于本文件。

3.1

标准对照法Standardcontrolmethod

对照项目应执行的节能标准、规范进行分析和核查的方法。

3.2

专家判断法Expertjudgmentmethod

利用专家在专业方面的经验、知识和技能，进行判断的方法。

4基本规定

1

DB11/T1208—2015

4.1报告编制原则

4.1.1客观性原则

技术核查报告应从项目实际出发，对项目相关资料、文件和数据做出科学分析和判断，

确保技术核查结果的客观性和真实性。

4.1.2全面性原则

技术核查报告应以节能审查批复意见以及各项批复文件为依据，对项目进行建设规模、

能源供应条件、建设方案、年能源消费总量、主要耗能设备和节能措施等进行全面的复核，

分析项目建设是否满足相关节能规范、标准和节能审查意见的要求。

4.2技术核查方法

包括标准对照法、专家判断法。

标准对照法用于项目的用能方案、建筑热工设计方案、设备选型、能效水平等核查。

专家判断法用于项目用能方案和技术方案的对比、能耗计算中经验数据的取值、节能措

施等核查。

4.3技术核查分类

技术核查分为评估类项目技术核查和登记类项目技术核查，技术核查报告分为评估类项

目技术核查报告和登记类项目技术核查报告。

5技术核查报告主要内容

技术核查报告应包括下列内容：

a)委托内容及要求；

b)技术核查工作过程；

c)项目概况；

d)技术核查依据；

e)技术核查内容及核查意见。

6委托内容及要求

委托内容及要求应包括下列内容：

a)委托单位、编制单位；

b)项目名称、项目类别；

c)技术核查的目的和意义；

d)技术核查重点内容及要求。

7技术核查工作过程

技术核查工作过程应包括下列内容：

a)技术核查现场的时间、地点及过程；

2

DB11/T1208—2015

b)技术核查材料清单及其获取过程；

c)编制单位分专业审核、出具技术核查报告的过程。

8项目概况

项目概况应包括下列内容：

a)项目名称；

b)建设单位；

c)施工图设计单位；

d)节能专篇编制单位；

e)建设地点；

f)项目性质和项目类型；

g)建设内容与规模；

h)项目进度；

i)项目投资。

9技术核查依据

根据项目的性质和类型确定技术核查依据，应包括：

a)现行国家、行业、地方有关节能、住宅产业化、可再生能源利用、设备能效等方面

的政策、法规、标准；

b)现行国家、行业和地方推广、限制和制止（淘汰）的用能产品、设备、生产工艺、

建筑材料目录；

c)项目规划意见复函、建设工程规划许可证、建设工程施工许可证、施工图及计算文

件、节能专篇及审查意见（或节能登记表）；

d)其他与项目能源与资源使用相关的文件资料等。

10技术核查内容及核查意见

10.1技术核查内容及核查意见

10.1.1评估类项目技术核查内容应对下列内容进行复核并形成核查意见：

a)建设规模和使用功能；

b)能源供应情况；

c)建设方案、主要用能设备选型是否落实节能专篇审查意见；

d)各种能源消耗量及项目年综合能耗量；

e)节能措施是否符合节能标准中强制性条款；

f)年碳排放情况。

10.1.2登记类项目技术核查内容应对下列内容进行复核并形成核查意见：

a)建设规模和使用功能；

b)能源供应情况；

3

DB11/T1208—2015

c)各种能源消耗量及项目年综合能耗量；

d)节能措施是否符合节能标准中强制性条款；

e)年碳排放情况。

10.2建设规模和使用功能

10.2.1复核项目技术核查材料与节能审查批复意见以及各相关批复文件中关于建设规模

和面积功能分配方面存在的差异。建设规模应包括总建筑面积、地上建筑面积、地下建筑面

积。面积功能分配应明确居住建筑、公共建筑和工业建筑的建筑面积。

10.2.2工业项目应明确产能、产量、工作纲领等内容；基础设施项目应明确建设规模、生

产、供应或服务能力等相关内容。

10.3项目能源供应情况

10.3.1复核项目技术核查材料和节能专篇（或节能登记表）中能源供应种类是否一致。

10.3.2复核项目技术核查材料和节能专篇（或节能登记表）中主要耗能系统能源消耗种类

是否一致。

10.3.3能源供应种类应包括电力、市政热力、天然气及其他能源，也包括水、压缩空气、

氧气、氮气和氦气等耗能工质。

10.4项目建设方案、设备选型是否落实节能专篇审查意见

10.4.1建筑专业

10.4.1.1复核项目材料和节能专篇中建筑设计方案是否一致，包括建筑单体数量、建筑高

度、层数、朝向、电梯设置、使用功能等。

10.4.1.2复核项目材料中建筑物的体形系数、窗墙面积比及屋顶透明部分的面积比、遮阳

系数、外窗实际可开启面积、外窗气密性、可见光透射比、围护结构材料及热工性能等相关

参数。

10.4.1.33个以上单体建筑组成的项目，相同功能的建筑单体可按不少于其总数20%的原

则选取复核对象，但复核的建筑单体数量不应少于3个，且各使用功能的建筑单体数量不应

少于1个。

10.4.2暖通专业

10.4.2.1复核项目材料和节能专篇中暖通设计方案是否一致，包括供暖、通风、空气调节、

冷源与热源、监控等系统设置及控制措施等。

10.4.2.2复核项目材料中主要用能设备能效水平，包括锅炉、制冷机、空压机、风机、水

泵等。

10.4.3给排水专业

10.4.3.1复核项目材料和节能专篇中给排水设计方案是否一致，方案包括给水（再生水）

系统、生活热水系统、排水系统、雨水系统及饮用水系统。

10.4.3.2复核项目材料中主要用能设备能效水平，包括加压输送设备、水处理设备、换热

设备等。

10.4.4电气专业

4

DB11/T1208—2015

10.4.4.1复核项目材料和节能专篇中电气设计方案是否一致，方案包括负荷等级、供配电

系统、照明系统、能源计量系统、智能化系统、可再生能源发电及电力系统。

10.4.4.2复核项目变压器能效水平。

10.4.5广义生产（服务）专业

10.4.5.1复核项目材料和节能专篇中建设方案是否一致。

10.4.5.2复核项目材料生产工艺的主要用能设备能效水平。

10.5各种能源年消耗量及项目年综合能耗量

10.5.1电力消耗量

10.5.1.1空调系统

空调系统年耗电量的计算方法如下：

a）对于项目材料提供了空调系统设备型号、功率、数量的项目，空调系统年耗电量应

通过公式（1）计算得到。

……………（1）

QC=åWci×TNi××iiξ

式中：

Qc——项目空调系统年耗电量（kWh/a）；

Wci——项目内不同建筑（部位）空调设备功率（kW）；

Ti——项目内不同建筑（部位）空调期空调装置每日平均运行小时数（h）；

Ni——项目内不同建筑（部位）空调期天数（ｄ）；舒适性空调取120天；

ξi——项目内不同建筑（部位）考虑运行时间的修正系数。

计算过程宜以表格的形式表达，可参考表1。

表1空调系统年耗电量

设备功率数量空调期天数小时数修正系数年耗电量

序号设备名称

（kW/台)（台）（d）（h）（kWh/a）

b）对于项目材料中未提供空调系统设备型号、功率、台数的项目，空调系统年耗电量

应通过公式（2）计算得到。

­3

Qc=qc×A×T×N×ξ×10/COP(SCOP)…………….（2）

式中:

Qc——空调系统年耗电量（kWh/a）；

2

qc——空调冷负荷指标（W/m）；

A——空调面积，m2；

N——空调期天数（ｄ），舒适性空调取120天；

T——空调期空调装置每日平均运行小时数（h）；

5

DB11/T1208—2015

ξ——修正系数；

COP——空调设备能效比（分体空调），COP=制冷功率（W）/输入功率（W）;

SCOP——综合制冷性能系数(集中空调)，SCOP=空调系统输出的冷量（kW）/空调

系统输入的用电量（kW）。

计算过程应以表格的形式表达，可参考表2。

表2空调系统年耗电量

空调设备能效

冷负荷空调空调期修正

建筑小时数比/综合制冷性年耗电量

序号指标面积天数系数

分区能系数

（W/m2）（m2）（d）（h）（kWh/a）

10.5.1.2供暖系统

供暖系统耗电设备主要是热源和输配系统设备，包括锅炉、供暖循环泵、供暖系统补水

泵、供暖系统末端设备等，供暖系统年耗电量应通过公式（3）计算得到。

Qsp=åWspi×ni×Ti×Ni×ξi...................................................（3）

式中：

Qsp——供暖输送设备年耗电量（kWh/a）；

Wspi——建筑各供暖输送系统的设备功率（kW/台）；

ni——各类设备的数量（台）；

Ni——建筑供暖输配系统每年运行天数（d）；

Ti——建筑各供暖输配系统每日平均运行小时数（h）；

ζi——考虑台数变化或负荷变化的修正系数。

计算过程应以表格的形式表达，可参考表3。

表3供暖系统年耗电量

运行

设备功率数量小时数修正系数年耗电量

序号设备名称天数

（kW/台)（台）（d）（h）（kWh/a）

10.5.1.3通风系统

通风系统耗电设备主要包括厨房、地下室、设备用房、实验室、厂房等区域的通风机、

风处理设备等，通风系统设备年耗电量应通过公式（4）计算得到。

Qt=åWti×ni×Ti×Ni×ξi…………………（4）

6

DB11/T1208—2015

式中：

Qt——通风系统年耗电量（kWh/a）；

Wti——各类通风设备功率（kW/台）；

ni——各类通风设备数量（台）；

——各类通风设备每年运行天数（ｄ），根据不同使用功能确定；

Ni

Ti——各类通风设备每日平均运行小时数（h），根据不同使用功能确定；

ξi——考虑不同使用功能运行时间的修正系数。

计算过程应以表格的形式表达，可参考表4。

表4通风系统年耗电量

运行天修正系

设备功率数量小时数年耗电量

序号设备名称数数

（kW/台)（台）（d）（h）（kWh/a）

10.5.1.4给排水系统

给排水系统耗电设备主要包括输送水泵、水处理设备、电开水器等，给排水系统设备年

耗电量应通过公式（5）计算得到。

Qgp=åWgpi×ni×Ti×Ni×ξi………………（5）

式中：

Qgp——给排水系统年耗电量（kWh/a）；

Wgpi——各类给排水设备功率（kW/台）；

ni——各类给排水设备数量（台）；

Ni——各类给排水设备每年运行天数（d），可根据不同使用功能确定；

——给排水设备每日平均运行小时数（h），可根据不同使用功能确定；

Ti

——考虑不同使用功能运行时间的修正系数。

ξi

计算过程应以表格的形式表达，可参考表5。

表5给排水系统年耗电量

设备功率数量运行天数小时数修正系数年耗电量

序号设备名称

（kW/台)（台）（d）（h）（kWh/a）

10.5.1.5照明系统

照明系统包括室内照明、室外道路照明和景观照明，照明系统年耗电量应通过公式（6）

计算得到。

­3

Qz=åqzi×Ai×Ti×Ni×Ki×ξi×10…………………（6）

式中：

7

DB11/T1208—2015

Qz——照明系统年耗电量（kWh/a）；

2

qzi——不同区域照明功率密度（W/m），各区域照明功率密度相同可合并；

Ti——照明灯具每日平均运行小时数（h），根据不同使用区域确定；

Ni——照明年运行天数（d），根据不同使用区域确定；

2

Ai——与不同照明功率密度对应的区域面积（m）；

Ki——不同使用功能的需用系数；

ξi——不同使用功能的平均有功负荷系数。

计算过程应以表格的形式表达，可参考表6。

表6照明系统年耗电量

区域运行需用

建筑功率密度小时数负荷系数年耗电量

序号面积天数系数

分区

（W/m2）（m2）（d）（h）（kWh/a）

10.5.
