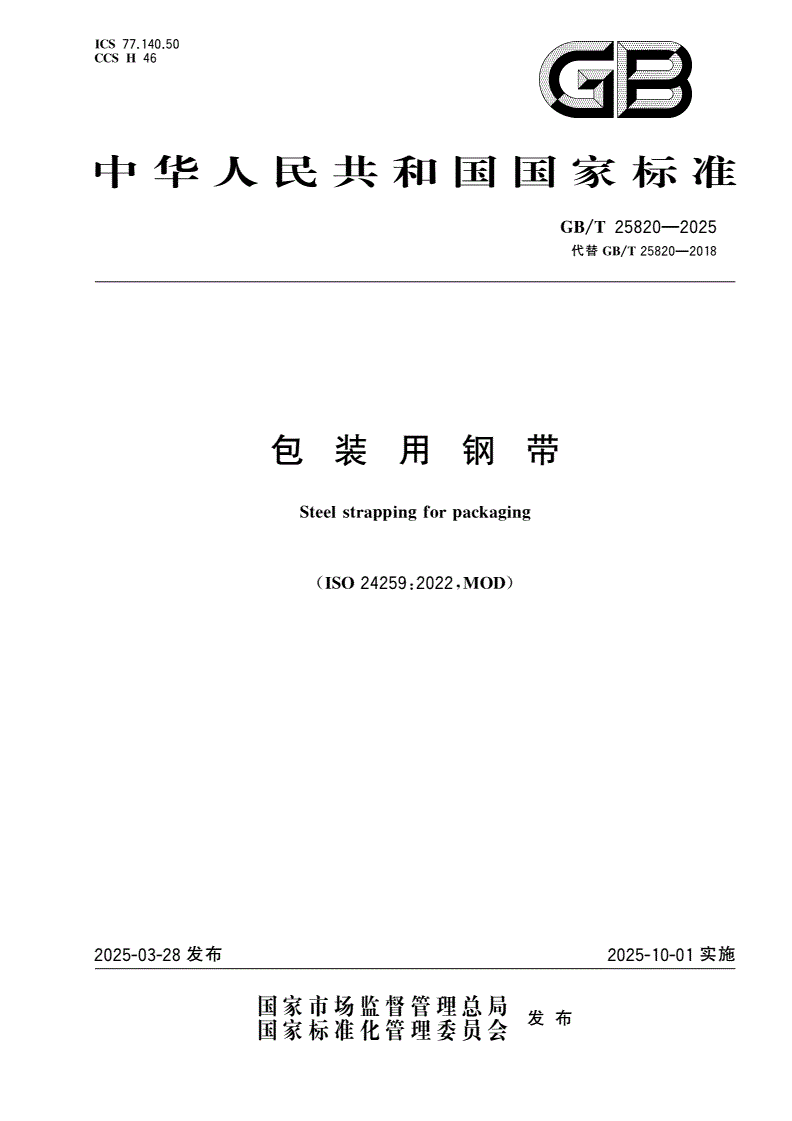

GB/T 25820-2025 包装用钢带

ICS7714050

CCSH.46.

中华人民共和国国家标准

GB/T25820—2025

代替GB/T25820—2018

包装用钢带

Steelstrappingforpackaging

ISO242592022MOD

(:,)

2025-03-28发布2025-10-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T25820—2025

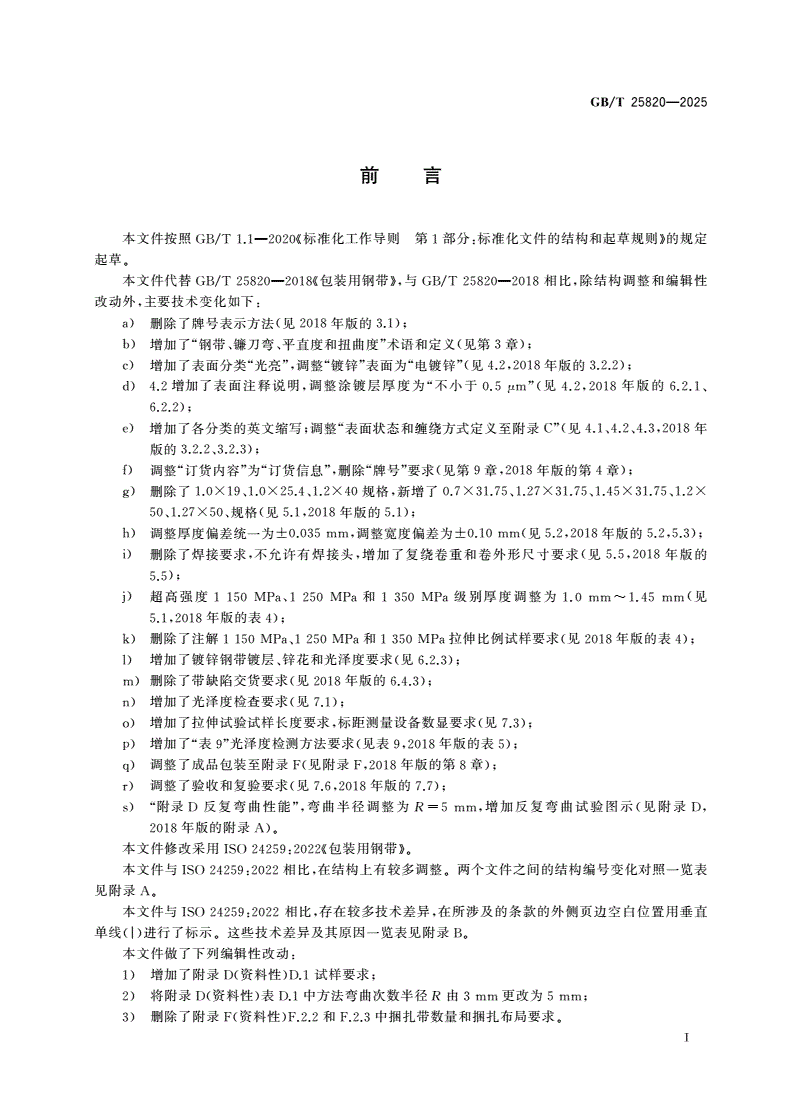

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替包装用钢带与相比除结构调整和编辑性

GB/T25820—2018《》,GB/T25820—2018,

改动外主要技术变化如下

,:

删除了牌号表示方法见年版的

a)(20183.1);

增加了钢带镰刀弯平直度和扭曲度术语和定义见第章

b)“、、”(3);

增加了表面分类光亮调整镀锌表面为电镀锌见年版的

c)“”,“”“”(4.2,20183.2.2);

增加了表面注释说明调整涂镀层厚度为不小于见年版的

d)4.2,“0.5μm”(4.2,20186.2.1、

6.2.2);

增加了各分类的英文缩写调整表面状态和缠绕方式定义至附录见年

e);“C”(4.1、4.2、4.3,2018

版的

3.2.2、3.2.3);

调整订货内容为订货信息删除牌号要求见第章年版的第章

f)“”“”,“”(9,20184);

删除了规格新增了

g)1.0×19、1.0×25.4、1.2×40,0.7×31.75、1.27×31.75、1.45×31.75、1.2×

规格见年版的

50、1.27×50、(5.1,20185.1);

调整厚度偏差统一为调整宽度偏差为见年版的

h)±0.035mm,±0.10mm(5.2,20185.2,5.3);

删除了焊接要求不允许有焊接头增加了复绕卷重和卷外形尺寸要求见年版的

i),,(5.5,2018

5.5);

超高强度和级别厚度调整为见

j)1150MPa、1250MPa1350MPa1.0mm~1.45mm(

年版的表

5.1,20184);

删除了注解和拉伸比例试样要求见年版的表

k)1150MPa、1250MPa1350MPa(20184);

增加了镀锌钢带镀层锌花和光泽度要求见

l)、(6.2.3);

删除了带缺陷交货要求见年版的

m)(20186.4.3);

增加了光泽度检查要求见

n)(7.1);

增加了拉伸试验试样长度要求标距测量设备数显要求见

o),(7.3);

增加了表光泽度检测方法要求见表年版的表

p)“9”(9,20185);

调整了成品包装至附录见附录年版的第章

q)F(F,20188);

调整了验收和复验要求见年版的

r)(7.6,20187.7);

附录反复弯曲性能弯曲半径调整为R增加反复弯曲试验图示见附录

s)“D”,=5mm,(D,

年版的附录

2018A)。

本文件修改采用包装用钢带

ISO24259:2022《》。

本文件与相比在结构上有较多调整两个文件之间的结构编号变化对照一览表

ISO24259:2022,。

见附录

A。

本文件与相比存在较多技术差异在所涉及的条款的外侧页边空白位置用垂直

ISO24259:2022,,

单线进行了标示这些技术差异及其原因一览表见附录

(|)。B。

本文件做了下列编辑性改动

:

增加了附录资料性试样要求

1)D()D.1;

将附录资料性表中方法弯曲次数半径R由更改为

2)D()D.13mm5mm;

删除了附录资料性和中捆扎带数量和捆扎布局要求

3)F()F.2.2F.2.3。

Ⅰ

GB/T25820—2025

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国钢铁工业协会提出

。

本文件由全国钢标准化技术委员会归口

(SAC/TC183)。

本文件起草单位鞍山发蓝股份公司冶金工业信息标准研究院无锡市方正金属捆带有限公司

:、、、

深圳市希洛奥德科技有限公司石家庄市梓起机电设备科技有限公司

、。

本文件主要起草人王恩栋鲁茜李倩王宏周新强林阳鲍泽河崔哲宋烊田子健孙梦寒

:、、、、、、、、、、。

本文件及其所代替文件的历次版本发布情况为

:

年首次发布为年第一次修订本次为第二次修订

———2010GB/T25820—2010,2018,。

Ⅱ

GB/T25820—2025

包装用钢带

1范围

本文件规定了包装用钢带的分类尺寸外形和偏差技术要求检验和试验标志订货信息运输

,、、,,,,

及数值修约等要求

。

本文件适用于金属材料玻璃轻工产品物流运输等领域的包装用钢带以下简称钢带

、、、(“”)。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

金属材料拉伸试验第部分室温试验方法

GB/T228.11:(GB/T228.1—2021,ISO6892-1:

2019,IDT)

金属材料薄板和薄带反复弯曲实验方法

GB/T235(GB/T235—2013,ISO7799:1985,

MOD)

钢板和钢带包装标志及质量证明书的一般规定

GB/T247、

数值修约规则与极限数值的表示和判定

GB/T8170

人造气氛腐蚀试验盐雾试验

GB/T10125(GB/T10125—2021,ISO9227:2006,IDT)

3术语和定义

下列术语和定义适用于本文件

。

31

.

包装用钢带steelstrapping

碳钢或合金钢经热处理而成用于工业制品捆扎加固连接和运输过程的手动或自动机械捆扎的

,、、

金属钢带

。

32

.

镰刀弯camber

在钢带凹边上进行测量时边沿与直线的最大偏差

,。

33

.

平直度flatness

钢带下表面与水平面之间的最大距离

。

34

.

扭曲度twist

钢带下表面与水平面形成的最大倾角

。

1

GB/T25820—2025

4分类

41抗拉强度

.

钢带按抗拉强度分类应符合表的规定

1。

表1钢带按抗拉强度分类

分类缩写

普通强度

RT

高强度

HT

超高强度

SHT

42表面状态

.

钢带按表面状态分类应符合表的规定

2。

表2钢带按表面状态分类

分类缩写

光亮

B

发蓝涂蜡

BW

涂漆涂蜡只涂漆

()PW(P)

电镀锌

ZE

钢带各表面状态的具体描述见附录

C。

经供需双方协商可提供不锈钢钢带

,。

钢带单面涂镀层厚度应不小于

0.5μm。

钢带涂层一般为黑色经供需双方协商可提供其他颜色涂层的钢带

,,。

43缠绕方式

.

钢带按缠绕方式分类应符合表的规定

3。

表3钢带按缠绕方式分类

分类缩写

单盘

R

复绕

O

钢带各缠绕方式的具体描述见附录

C。

2

GB/T25820—2025

5尺寸外形和偏差

、

51公称尺寸

.

钢带公称厚度和宽度见表经供需双方协商可供应其他尺寸钢带

4。,。

表4钢带公称厚度和宽度

单位为毫米

公称宽度

公称厚度

12.7161925.431.754050

0.4√√

0.5√√√

0.6√√√

0.7√√

0.8√√√

0.9√√√√

1.0√√

1.2√√

1.27√√

1.45√

52尺寸偏差

.

钢带尺寸偏差应符合表的规定

5。

表5钢带尺寸偏差

单位为毫米

尺寸偏差

厚度

±0.035

宽度

±0.10

53外形

.

钢带外形偏差应符合表的规定

6。

表6钢带外形偏差

试样长度每长度

外形2000mm(2000mm)

不大于

镰刀弯

6mm

3

GB/T25820—2025

表6钢带外形偏差续

()

试样长度每长度

外形2000mm(2000mm)

不大于

平直度

24mm

扭曲度

18°

54焊接

.

钢带不应带焊接头交货

。

55重量及外观尺寸

.

单盘内径为单盘重量依据双方协商复绕卷重量及外观尺寸应符合表的规定内径

406mm,。7。

允许偏差为经供需双方协商可提供其他重量和外观尺寸的钢带

±2mm。,。

表7复绕卷重量及外观尺寸

钢带宽度卷宽a卷重b卷内径c

/mm/mm/kg/mm

12.7

1663.545

19

19406

190200

25.4

190300

31.75

290600

50400900610

a卷宽允许偏差为

±5mm;

b卷重偏差为

±10%;

c宽钢带的卷内径经供需双方协商可采用

50mm508mm。

6技术要求

61力学性能

.

611钢带力学性能应符合表的规定

..8。

4

GB/T25820—2025

表8钢带力学性能

断后伸长率

抗拉强度R

(m)

A

类别公称厚度30mm

MPa

不小于%

mm不小于

0.4~0.62

8300.74

普通强度
