GB/T 2941-2025 橡胶 物理试验方法试样制备和调节通用程序

ICS83060

CCSG.40

中华人民共和国国家标准

GB/T2941—2025/ISO235292016

:

代替GB/T2941—2006

橡胶物理试验方法试样制备和调节

通用程序

Rubber—Generalproceduresforpreparingandconditioningtestpieces

forphysicaltestmethods

ISO235292016IDT

(:,)

2025-04-25发布2025-11-01实施

国家市场监督管理总局发布

国家标准化管理委员会

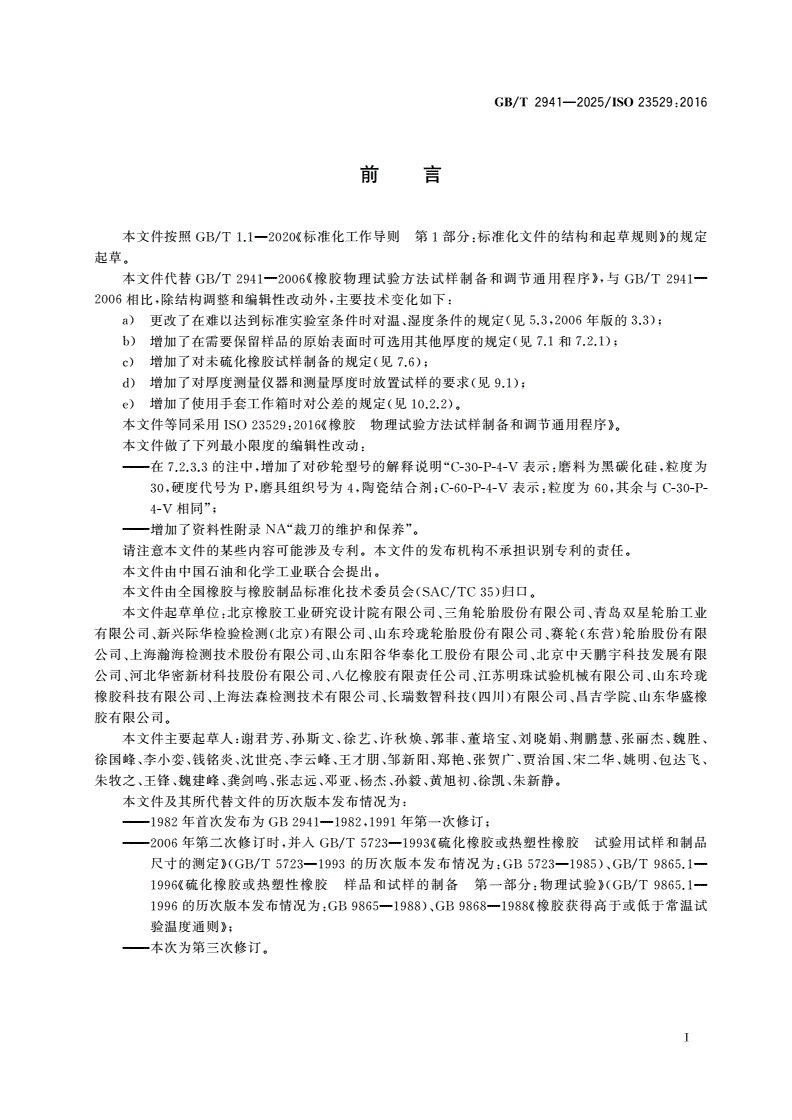

GB/T2941—2025/ISO235292016

:

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替橡胶物理试验方法试样制备和调节通用程序与

GB/T2941—2006《》,GB/T2941—

相比除结构调整和编辑性改动外主要技术变化如下

2006,,:

更改了在难以达到标准实验室条件时对温湿度条件的规定见年版的

a)、(5.3,20063.3);

增加了在需要保留样品的原始表面时可选用其他厚度的规定见和

b)(7.17.2.1);

增加了对未硫化橡胶试样制备的规定见

c)(7.6);

增加了对厚度测量仪器和测量厚度时放置试样的要求见

d)(9.1);

增加了使用手套工作箱时对公差的规定见

e)(10.2.2)。

本文件等同采用橡胶物理试验方法试样制备和调节通用程序

ISO23529:2016《》。

本文件做了下列最小限度的编辑性改动

:

在的注中增加了对砂轮型号的解释说明表示磨料为黑碳化硅粒度为

———,“C-30-P-4-V:,

硬度代号为磨具组织号为陶瓷结合剂表示粒度为其余与

30,P,4,;C-60-P-4-V:60,C-30-P-

相同

4-V”;

增加了资料性附录裁刀的维护和保养

———NA“”。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国石油和化学工业联合会提出

。

本文件由全国橡胶与橡胶制品标准化技术委员会归口

(SAC/TC35)。

本文件起草单位北京橡胶工业研究设计院有限公司三角轮胎股份有限公司青岛双星轮胎工业

:、、

有限公司新兴际华检验检测北京有限公司山东玲珑轮胎股份有限公司赛轮东营轮胎股份有限

、()、、()

公司上海瀚海检测技术股份有限公司山东阳谷华泰化工股份有限公司北京中天鹏宇科技发展有限

、、、

公司河北华密新材科技股份有限公司八亿橡胶有限责任公司江苏明珠试验机械有限公司山东玲珑

、、、、

橡胶科技有限公司上海法森检测技术有限公司长瑞数智科技四川有限公司昌吉学院山东华盛橡

、、()、、

胶有限公司

。

本文件主要起草人谢君芳孙斯文徐艺许秋焕郭菲董培宝刘晓娟荆鹏慧张丽杰魏胜

:、、、、、、、、、、

徐国峰李小娈钱铭炎沈世亮李云峰王才朋邹新阳郑艳张贺广贾治国宋二华姚明包达飞

、、、、、、、、、、、、、

朱牧之王锋魏建峰龚剑鸣张志远邓亚杨杰孙毅黄旭初徐凯朱新静

、、、、、、、、、、。

本文件及其所代替文件的历次版本发布情况为

:

年首次发布为年第一次修订

———1982GB2941—1982,1991;

年第二次修订时并入硫化橡胶或热塑性橡胶试验用试样和制品

———2006,GB/T5723—1993《

尺寸的测定的历次版本发布情况为

》(GB/T5723—1993:GB5723—1985)、GB/T9865.1—

硫化橡胶或热塑性橡胶样品和试样的制备第一部分物理试验

1996《:》(GB/T9865.1—

的历次版本发布情况为橡胶获得高于或低于常温试

1996:GB9865—1988)、GB9868—1988《

验温度通则

》;

本次为第三次修订

———。

Ⅰ

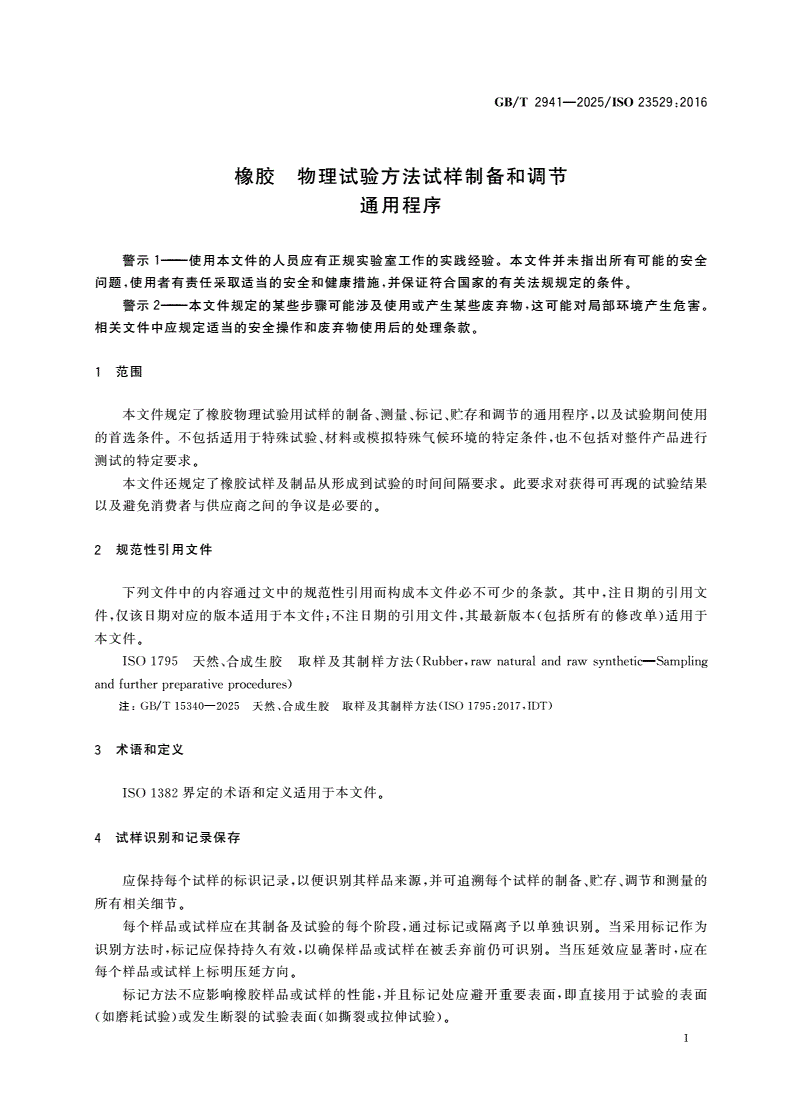

GB/T2941—2025/ISO235292016

:

橡胶物理试验方法试样制备和调节

通用程序

警示1———使用本文件的人员应有正规实验室工作的实践经验本文件并未指出所有可能的安全

。

问题使用者有责任采取适当的安全和健康措施并保证符合国家的有关法规规定的条件

,,。

警示2———本文件规定的某些步骤可能涉及使用或产生某些废弃物这可能对局部环境产生危害

,。

相关文件中应规定适当的安全操作和废弃物使用后的处理条款

。

1范围

本文件规定了橡胶物理试验用试样的制备测量标记贮存和调节的通用程序以及试验期间使用

、、、,

的首选条件不包括适用于特殊试验材料或模拟特殊气候环境的特定条件也不包括对整件产品进行

。、,

测试的特定要求

。

本文件还规定了橡胶试样及制品从形成到试验的时间间隔要求此要求对获得可再现的试验结果

。

以及避免消费者与供应商之间的争议是必要的

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

天然合成生胶取样及其制样方法

ISO1795、(Rubber,rawnaturalandrawsynthetic—Sampling

andfurtherpreparativeprocedures)

注天然合成生胶取样及其制样方法

:GB/T15340—2025、(ISO1795:2017,IDT)

3术语和定义

界定的术语和定义适用于本文件

ISO1382。

4试样识别和记录保存

应保持每个试样的标识记录以便识别其样品来源并可追溯每个试样的制备贮存调节和测量的

,,、、

所有相关细节

。

每个样品或试样应在其制备及试验的每个阶段通过标记或隔离予以单独识别当采用标记作为

,。

识别方法时标记应保持持久有效以确保样品或试样在被丢弃前仍可识别当压延效应显著时应在

,,。,

每个样品或试样上标明压延方向

。

标记方法不应影响橡胶样品或试样的性能并且标记处应避开重要表面即直接用于试验的表面

,,

如磨耗试验或发生断裂的试验表面如撕裂或拉伸试验

()()。

1

GB/T2941—2025/ISO235292016

:

5标准实验室条件

51标准实验室温度

.

标准实验室温度应为或如果要求更为严格公差应为

23℃±2℃27℃±2℃。,±1℃。

注通常为适用于温带地区的标准实验室温度通常为适用于热带和亚热带地区的标准实验室温度

:23℃,27℃。

52标准实验室湿度

.

当温度和湿度都需要控制时应从表中选择

,1。

表1首选相对湿度

温度相对湿度湿度公差

℃%%

2350a

±10

2765

a更严格的公差为

±5%。

53其他条件

.

当不需要控制温度和湿度或难以达到标准实验室条件时可使用现场环境温度和湿度

,。

6样品和试样的贮存

61待制备试样的样品及调节前的试样应贮存在最不易发生老化的环境中如避光热及污染如来

.,,、(

自其他样品的交叉污染

)。

62对于所有试验试样形成与试验之间的最短时间间隔应为若试样是从成品上裁切或者用整

.,16h。

个成品如桥梁支座进行试验时从试样形成到试验之间的时间间隔可能远大于在这种情况下

(),16h,,

最短时间间隔应按照产品说明书或相关试验方法的规定

。

63对于非成品试验试样形成与试验之间的最长时间间隔应为周为使试验具有可比性应尽可

.,4。,

能在相同的时间间隔内进行

。

64对于成品试验只要有可能成品形成与试验之间的时间间隔不应超过个月在其他情况下应

.,,3。,

在客户收到产品之日起的个月内进行试验

2。

65这些要求仅与初期橡胶材料试验及初期和交付阶段的成品试验有关出于其他目的的特殊试验

.。

可以在任何时间进行例如对工艺控制或评估异常贮存条件对产品的影响此类原因应在试验报告中明

,,

确说明

。

66如果是未硫化胶料应在规定的某一标准实验室温度下调节最好放置在密闭的容

.,5.12h~24h,

器中以防止在空气中受潮或放置在相对湿度控制在的室内

,,50%±5%。

7试样制备

71试样厚度

.

试样厚度应符合相关试验方法的规定首选试样厚度见表如果有必要保留样品的原始表面则

,2。,

2

GB/T2941—2025/ISO235292016

:

可选用表以外的试样厚度

2。

表2首选试样厚度

单位为毫米

试样厚度公差

1.0±0.1

2.0±0.2

4.0±0.2

6.3±0.3

12.5±0.5

72厚度调整

.

721一般要求

..

需要试验的材料特别是成品可能不具备表规定的厚度因此需要将厚度调整到规定的范围内

,,2,,

中给出了推荐方法在大多数情况下应在裁切试样之前对材料进行厚度调整

7.2.2。,。

对于大多数橡胶样品切割或打磨会改变其表面因此当测试与表面相关的性能时为保留原始

,。,,

表面可能需要选用表以外的厚度

,2。

722方法

..

7221去除与橡胶结合的织物

...

分离织物需尽量避免使用引起橡胶溶胀的液体如果不可避免则可使用无毒的低沸点液体如异

。,,

辛烷三甲基戊烷或橡胶溶剂汽油以湿润接触表面为避免橡胶的过度拉伸分离过程中应

(2,2,4-)(),。,

小心地固定住靠近分离点的橡胶每次分离很小一点如果使用了液体在试样被裁切和进行试验之

,。,

前橡胶应停放至少使液体有足够的时间完全自由挥发

,16h,。

7222切割法

...

当需要切掉相当厚度的橡胶或从一个厚的胶片制成若干薄片时应使用和中规定

,

的裁切设备

。

7223打磨法

...

需要去除表面不平整时如织物的压痕硫化时使用包布或与织物组件接触造成的起皱或由于切

,、,

割引起的不平整应使用或中规定的设备

,。

723试片加工设备

..

7231旋转式裁切设备

...

该设备参照切片机该设备由电机驱动或手动的适当直径圆盘状裁刀以及可将样品输送至刀具边

。

缘的可移动裁切台组成

。

裁切台配有可调节慢速进料机构可将橡胶沿裁切方向传送并可控制切片的厚度设备还应具有

,,。

夹紧装置以固定橡胶刀片最好用稀释的水性清洁剂溶液润滑以便裁切操作

。,。

3

GB/T2941—2025/ISO235292016

:

7232剖片机

...

该设备参照皮革片皮机简易型可用于剖切宽度约厚度不超过的胶片应能够调

,50mm,12mm。

整剖切厚度并应具有输送材料通过刀具的供料辊刀具的刃口应保持锋利附属装置可用于剥离或

,。。

切割电缆橡胶护套

。

7233砂轮

...

该打磨设备应由具有电机驱动砂轮的打磨机组成砂轮应运行平稳无振颤由氧化铝或碳化硅制

。,

成的研磨面应平整且锋利打磨机可配备慢速供料机构以利于进行极浅的磨削可避免橡胶过热还

。,,。

应采用适当方式固定橡胶以防止其过度变形并控制橡胶相对砂轮的横向移动

,。

注砂轮直径为线速度的范围为
