GB/T 22935-2008 投影仪用金属卤化物灯

ICS29．140．30

K71

囝园

中华人民共和国国家标准

GB／T

投影仪用金属卤化物灯

Metal—halidefor

lampsprojectingapparatus

2009—09—0

2008-12-30发布1实施

宰瞀鳃鬻瓣警雠瞥星发布中国国家标准化管理委员会仪1”

GB／T

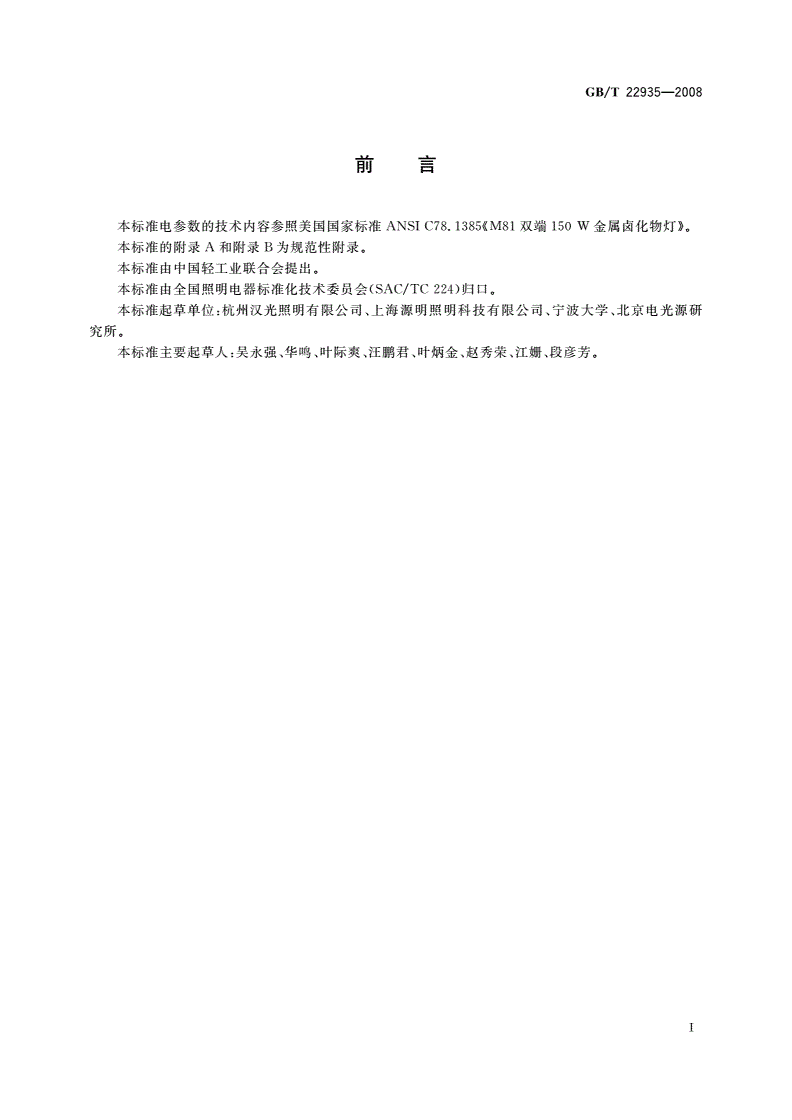

刖昌

本标准电参数的技术内容参照美国国家标准ANSIC78．1385《M81双端150W金属卤化物灯》。

本标准的附录A和附录B为规范性附录。

本标准由中国轻工业联合会提出。

本标准由全国照明电器标准化技术委员会(SAC／TC224)归口。

本标准起草单位：杭州汉光照明有限公司、上海源明照明科技有限公司、宁波大学、北京电光源研

究所。

本标准主要起草人：吴永强、华鸣、叶际爽、汪鹏君、叶炳金、赵秀荣、江姗、段彦芳。

GB／T

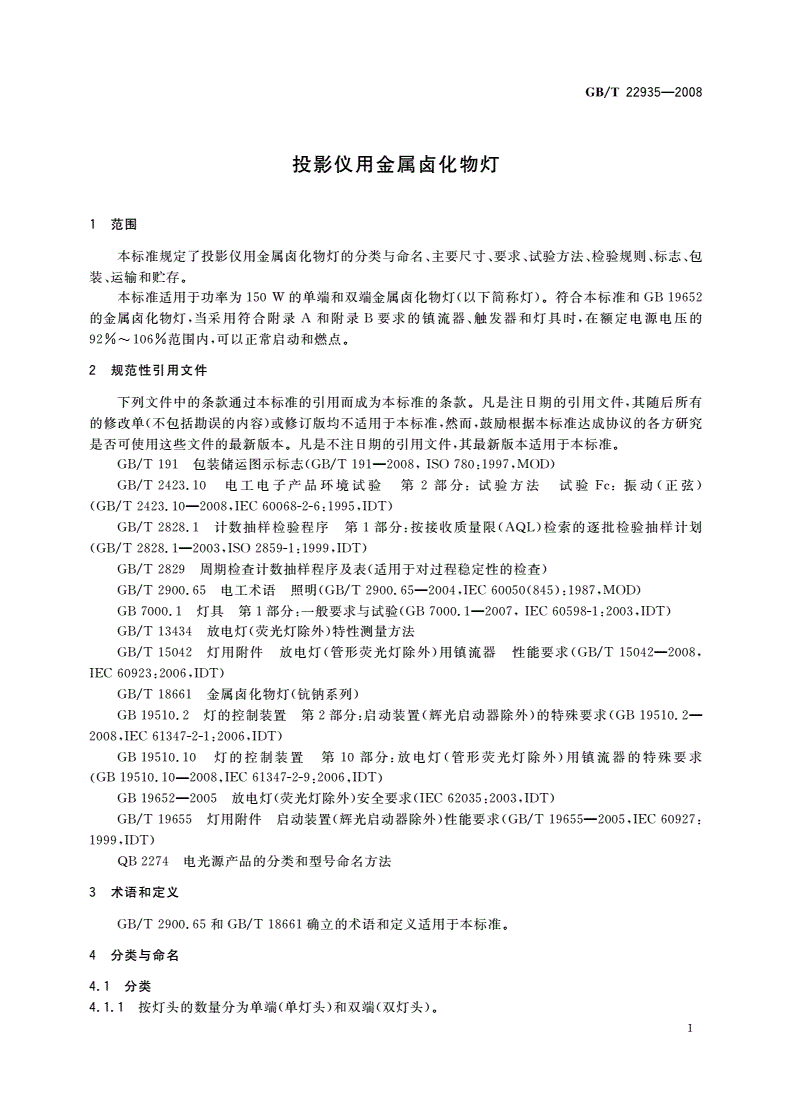

投影仪用金属卤化物灯

1范围

本标准规定了投影仪用金属卤化物灯的分类与命名、主要尺寸、要求、试验方法、检验规则、标志、包

装、运输和贮存。

19652

W的单端和双端金属卤化物灯(以下简称灯)。符合本标准和GB

本标准适用于功率为150

的金属卤化物灯，当采用符合附录A和附录B要求的镇流器、触发器和灯具时，在额定电源电压的

92％～106％范围内，可以正常启动和燃点。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

191780：1997，MOD)

2008，ISO

GB／T191包装储运图示标志(GB／T

2423．10第2部分：试验方法试验Fc：振动(正弦)

GB／T电工电子产品环境试验

2423．102008，IEC60068—2—6：1995，IDT)

(GB／T

GB／T

2828．1

(GB／T2003，ISO2859—1：1999，IDT)

GB／T2829周期检查计数抽样程序及表(适用于对过程稳定性的检查)

2900．652004，IEC

GB／T2900．65电工术语照明(GB／T

GB7000．12007，IEC60598—1：2003，IDT)

7000．I灯具第1部分：一般要求与试验(GB

GB／T13434放电灯(荧光灯除外)特性测量方法

150422008，

GB／T15042灯用附件放电灯(管形荧光灯除外)用镇流器性能要求(GB／T

IEC60923：2006，IDT)

GB／T18661金属卤化物灯(钪钠系列)

GB19510．2--

19510．2灯的控制装置第2部分：启动装置(辉光启动器除外)的特殊要求(GB

2008，IEC61347—2—1：2008，IDT)

GB

19510．10灯的控制装置第10部分：放电灯(管形荧光灯除外)用镇流器的特殊要求

(GB19510．102008，IEC6134729：2006，IDT)

GB1985262035：2003，IDT)

2005放电灯(荧光灯除外)安全要求(IEC

1965560927：

2005，IEC

GB／T19655灯用附件启动装置(辉光启动器除外)性能要求(GB／T

1999，IDT)

QB2274电光源产品的分类和型号命名方法

3术语和定义

GB／T2900．65和GB／T18661确立的术语和定义适用于本标准。

4分类与命名

4．1分类

4．1．1按灯头的数量分为单端(单灯头)和双端(双灯头)。

1

22935--2008

GB／T

000000

4．1．2按色温分为10K和14K等。

4．2型号

灯的型号应符合QB2274的规定。

4．2．1型号表示规则

灯的型号由四部分组成：第一部分表示灯的代号(JLP代表投影仪用金属卤化物灯)，第二部分表示

K

等，是用色温值除1000的数值加上大写字母K表示)，也可采用其他信息，各制造商可自行选择和取

舍，如果上述两种或者多种内容同时出现，中间用“·”隔开。

4．2，2型号示例

灯信息的补充部分

灯头型号

灯的额定功率(W)

投影仪用金属卤化物灯

G12-14K(150W000

示例1：JLPl50G12灯头、14K色温的投影仪用单端金属卤化物灯)。

R7s·10W

示例2：JLPl50K(150000

R7s灯头、10K色温的投影仪用双端金属卤化物灯)。

5要求

5．1灯的规格、外形尺寸应符合图1、图2及9．2相应规格灯的参数表的要求。

迁

¨

图1G12

图2RXTs／R7s

5．2灯的光电特性

5．2．1灯燃点100h后的端电压和初始光效应符合9．2中相应灯的参数表的要求，初始光通量可由制

2

GB／T

造商或销售商标称，但其实测值应不低于标称值的90％。

5．2．2灯一般显色指数Ra的初始值不应比参数表中额定值低3个数值。灯的色温应符合参数表中

的要求。

5．3灯的玻壳应无影响使用的缺陷。

5．4灯头与电弧管应处在同一轴线上，电弧管轴线与灯头轴线的最大偏差(同轴度)应符合灯的参数表

要求。

5．5灯应具有完好的结构，不应有影响正常使用的装配上的缺陷。

5．6灯应具有良好的耐振性能。经振动试验后，内部结构不应有松动、脱焊及损坏现象，并能正常启动

和燃点。

5．7在温升过程中灯的再启动电压尖峰应符合灯的参数表的要求。

5．8灯的启动电压和温升要求

5．8．1在灯的参数表中规定的正弦开路测试电压及温度条件下，灯在整个额定寿命期间在规定的位置

燃点时应在相应规格的参数表中规定时间内启动。

5．8．2任一裸灯在A．2．3规定的最小启动电流下，在灯的参数表规定时间内，灯的电压应达到灯规定

最小工作电压的百分比数。

5．9灯玻壳和灯头的最大允许温度应符合相应参数表的规定。

5．10灯的平均寿命和光通维持率应符合相应参数表的规定。

6试验方法

6．1除另有规定的外，所有试验都应在规定的正常大气条件下进行，即：温度25℃士5℃、相对湿度小

于65％、无对流风的环境。试验时，若无特殊说明，灯应按规定燃点，其中灯头为G12的单端灯为垂直

燃点，灯头在上；双端灯应为水平燃点土5。。

19652

6．2灯的标志质量(8．1)，按照GB2005中4．2．1的方法进行检查。

6．3灯的外形尺寸(5．1)用通用量具进行测量。

13434的规

6．4灯的端电压、初始光效／初始光通量以及显色指数和色温等基本参数(5．2)应按GB／T

定进行测量。测量时使用基准镇流器，基准镇流器应符合A．1的要求。初始光效通过计算得出。

6．5玻壳质量(5．3)用目视法检验。

6．6同轴度(5．4)用专用仪器或实样对比法检验。

6．7灯的装配质量(5．5)用目测法和专用装置进行检验。

6．8灯的振动试验(5．6)按GB／T

用刚性连接固定在振动台上，试验为定频试验，频率10Hz、振幅1ram(单振幅)，持续时间为在两个互
