YS/T 447.1-2011 铝及铝合金晶粒细化用合金线材 第1部分：铝-钛-硼合金线材

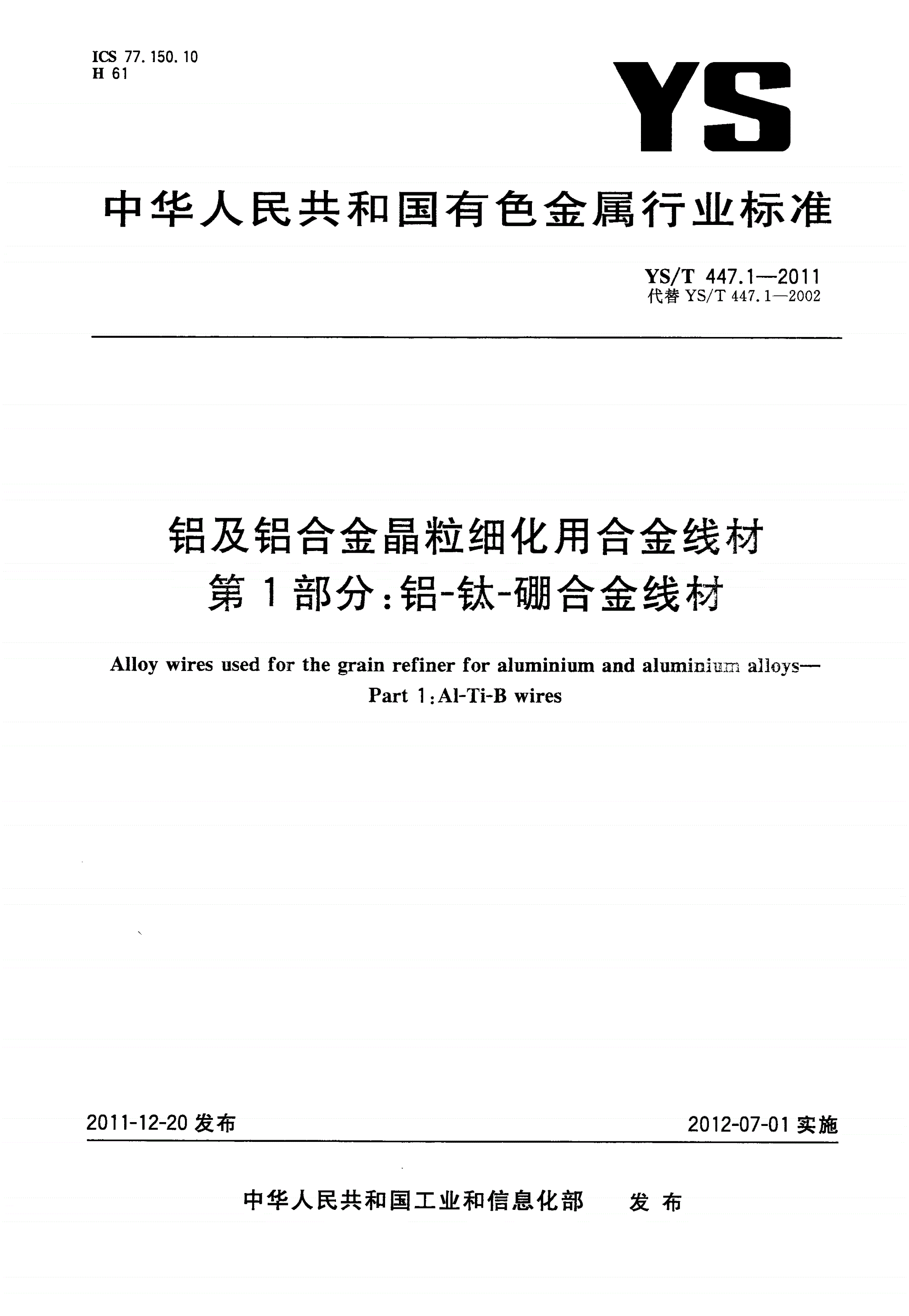

ICS77.150.10

H61

中华人民共和国有色金属行业标准

/—

YST447.12011

代替/—

YST447.12002

铝及铝合金晶粒细化用合金线材

:

第部分铝钛硼合金线材

1--

ㅤㅤㅤㅤ

—

Allowiresusedfortherainrefinerforaluminiumandaluminiumallos

ygy

:

Part1Al-Ti-Bwires

2011-12-20发布2012-07-01实施

中华人民共和国工业和信息化部发布

/—

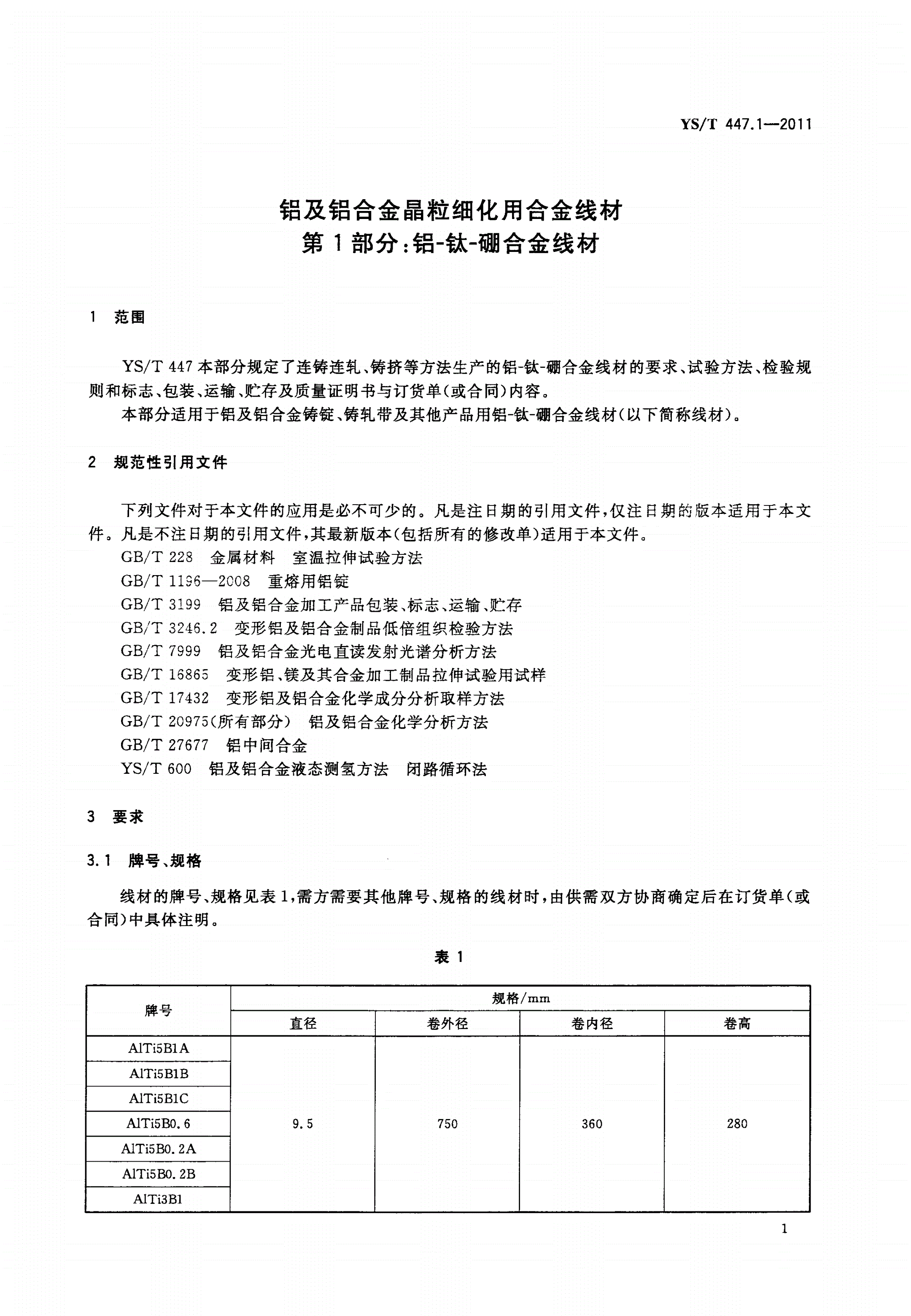

YST447.12011

铝及铝合金晶粒细化用合金线材

:

第部分铝钛硼合金线材

1--

1范围

/、、、

本部分规定了连铸连轧铸挤等方法生产的铝钛硼合金线材的要求试验方法检验规

YST447--

、、、()。

则和标志包装运输贮存及质量证明书与订货单或合同内容

、()。

本部分适用于铝及铝合金铸锭铸轧带及其他产品用铝钛硼合金线材以下简称线材

--

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/金属材料室温拉伸试验方法

GBT228

/—重熔用铝锭

GBT11962008

/、、、

GBT3199铝及铝合金加工产品包装标志运输贮存

/变形铝及铝合金制品低倍组织检验方法

GBT3246.2

/铝及铝合金光电直读发射光谱分析方法

GBT7999

/、ㅤㅤㅤㅤ

GBT16865变形铝镁及其合金加工制品拉伸试验用试样

/变形铝及铝合金化学成分分析取样方法

GBT17432

/()

GBT20975所有部分铝及铝合金化学分析方法

/铝中间合金

GBT27677

/铝及铝合金液态测氢方法闭路循环法

YST600

3要求

、

3.1牌号规格

、,、,(

线材的牌号规格见表需方需要其他牌号规格的线材时由供需双方协商确定后在订货单或

1

)。

合同中具体注明

表1

规格/mm

牌号

直径卷外径卷内径卷高

AlTi5B1A

AlTi5B1B

AlTi5B1C

AlTi5B0.69.5750360280

AlTi5B0.2A

AlTi5B0.2B

AlTi3B1

1

/—

YST447.12011

3.2标记示例

、、。:

线材的标记按照产品名称标准编号牌号和直径的顺序表示标记示例如下

、,:

AlTi5B1A牌号直径为9.5mm的线材标记为

线材/

YST477.1-AlTi5B1A-9.5

ϕ

3.3化学成分

,,/

线材化学成分应符合表的规定需方对化学成分有特殊要求时可参照选用其他牌

2GBT27677

,()。

号的线材或供需双方协商确定化学成分并在订货单或合同中具体注明

表2

()/

化学成分质量分数%

牌号其他杂质a

SiFeTiVBAl

单个合计

AlTi5B1A≤0.15≤0.204.8~5.2≤0.050.9~1.1≤0.03≤0.10余量

AlTi5B1B≤0.20≤0.254.5~5.5≤0.100.8~1.2≤0.03≤0.10余量

AlTi5B1C≤0.20≤0.304.5~5.5≤0.200.4~1.2≤0.03≤0.10余量

AlTi5B0.6≤0.20≤0.304.5~5.5-0.50~0.7≤0.03≤0.10余量

ㅤㅤㅤㅤ

AlTi5B0.2A≤0.15≤0.204.5~5.5≤0.200.15~0.25≤0.03≤0.10余量

AlTi5B0.2B≤0.30≤0.404.5~5.5≤0.200.10~0.50≤0.03≤0.10余量

AlTi3B1≤0.20≤0.302.8~3.4-0.7~1.1≤0.03≤0.10余量

a

其他杂质指表中未列出或未规定数值的金属元素。

3.4尺寸偏差

,,

线材尺寸偏差应符合表的规定需方对尺寸偏差有特殊要求时由供需双方协商确定后在订货单

3

()。

或合同中具体注明

表3单位为毫米

直径偏差卷外径偏差卷内径偏差卷高偏差

±0.3±25±25±25

3.5力学性能

,。()

线材的室温力学性能分为七个级别如表所示供需双方应在订货单或合同中注明力学性能

4

的级别。

2

/—

YST447.12011

表4

室温拉伸试验结果

级别抗拉强度规定非比例延伸强度断后伸长率

22/

/(/)/(/)A%

RNmmR0.2Nmm50mm

mp

Ⅰ120~150100~120≥25

Ⅱ120~150100~120≥20

Ⅲ120~150100~120≥13

Ⅳ100~14095~110≥20

Ⅴ95~13085~110≥18

Ⅵ90~12090~110≥15

Ⅶ85~11080~100≥25

3.6显微组织

线材的显微组织应符合表规定。

3.6.15

表5

牌号TiBTiAl固体夹杂用途示例

23

ㅤㅤㅤㅤ

任意1cm2的纵截面中

任意1cm2的纵截面任意1cm2的纵截面双零箔和CTP印刷

AlO及盐类附着物的长

23

中质点平均尺寸、

TiB中TiAl成块状或杆用热轧带材饮料罐用

23

度总和<1000m。不允

μ

,,,板材、级、级探伤

<2m分布大致均匀状分布大致均匀质点AAA

μ

AlTi5B1A许存在任何形式的硼化物

,,制品及重要工程用材料

弥散允许有尺寸的平均尺寸<30m

μ

(、……等)

AlBAlBAlB

2312

的疏松单个质点最大尺寸等对内部组织要求高的

<25mTiB

μ2

(

及未溶解的固体杂质如

,铝及铝合金材料

团块最多不超过个<150m

3μ

、)

硅化物耐火材料等

任意1cm2的纵截面中

任意1cm2的纵截面任意1cm2的纵截面

AlO及盐类附着物的长

23

中质点平均尺寸、(

TiB中TiAl成块状或杆单零箔PS板基含

23

度总和<3000m。不允

μ

,、)、

分布大致均匀,,彩印普印深冲用板

≤2m状分布大致均匀质点

μ

AlTi5B1B许存在任何形式的硼化物

,,材、、、

弥散允许有尺寸的平均尺寸<50m1XXX3XXX5XXX

μ

(、……等)

AlBAlBAlB

2312

的疏松单个质点最大尺寸和8XXX合金加工产品

<50mTiB

μ2

(

及未溶解的固体杂质如

,

团块最多不超过个<200m

6μ

、)

硅化物耐火材料等

任意1cm2的纵截面中

任意1cm2的纵截面

任意1cm2的纵截面AlO及盐类附着物长度

23

中TiAl成块状或杆

3

中质点平
