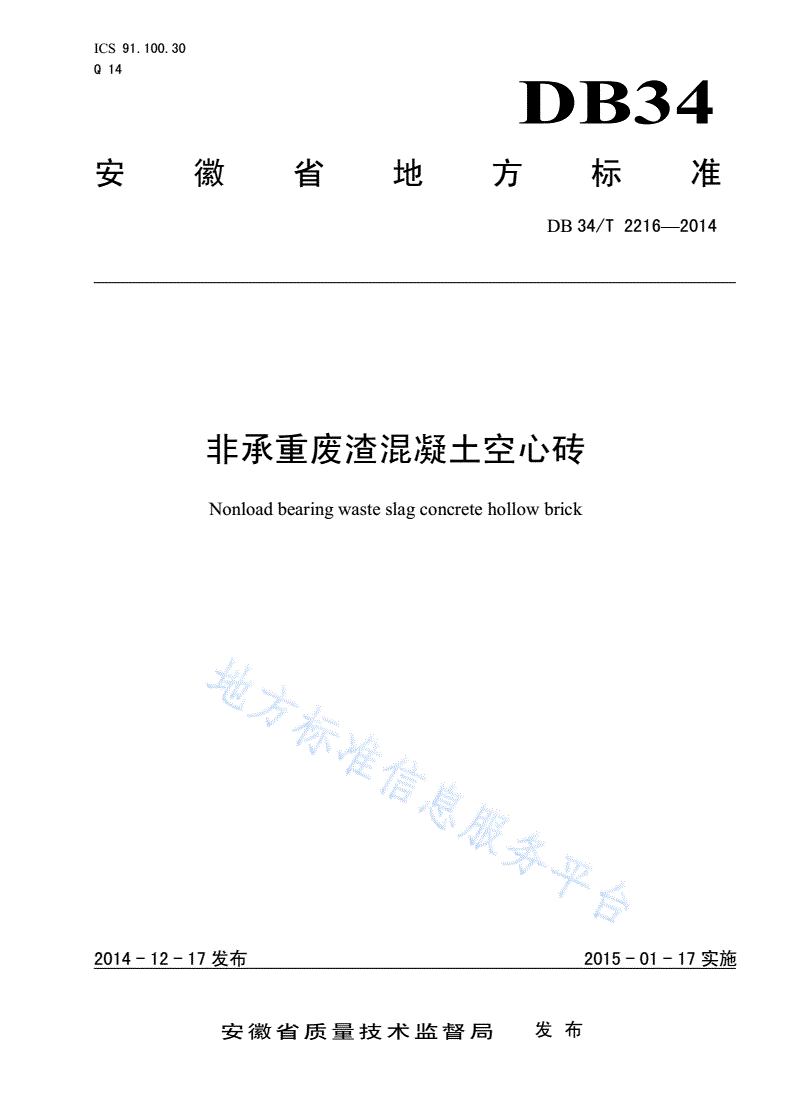

DB34/T 2216-2014 非承重废渣混凝土空心砖

ICS91.100.30

Q14

DB34

安徽省地方标准

DB34/T2216—2014

非承重废渣混凝土空心砖

Nonloadbearingwasteslagconcretehollowbrick

文稿版次选择

2014-12-17发布2015-01-17实施

安徽省质量技术监督局发布

DB34/T2216—2014

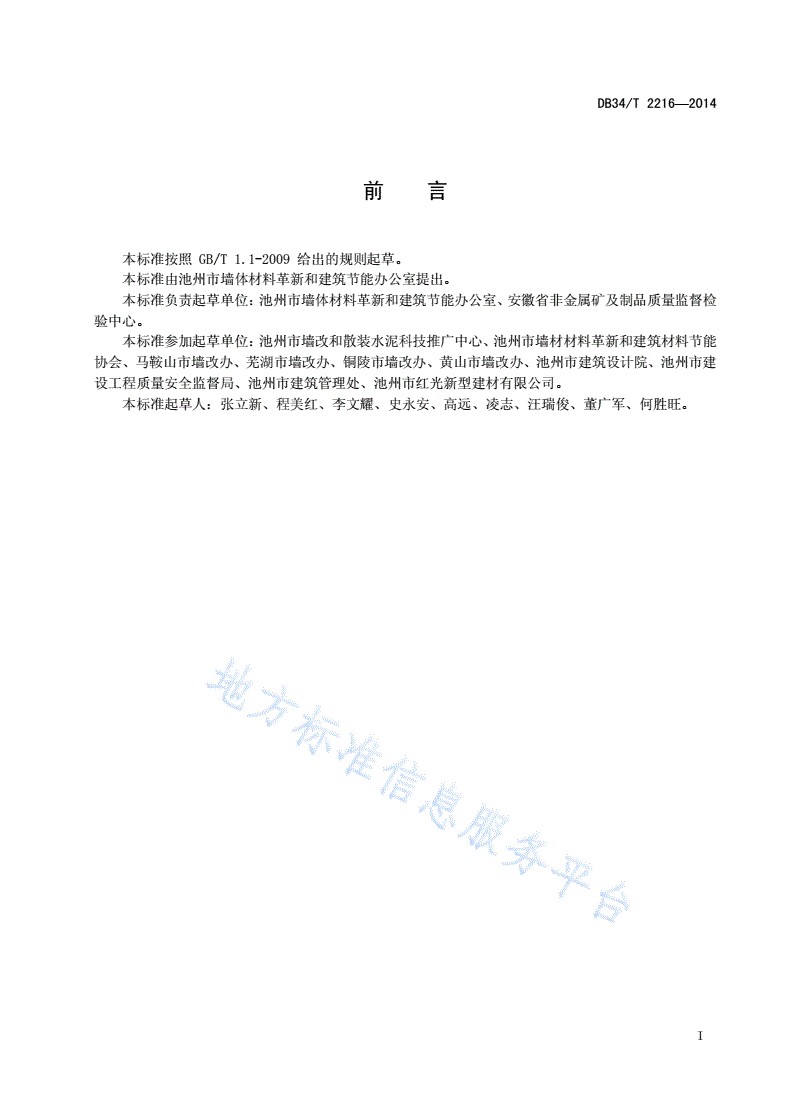

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由池州市墙体材料革新和建筑节能办公室提出。

本标准负责起草单位：池州市墙体材料革新和建筑节能办公室、安徽省非金属矿及制品质量监督检

验中心。

本标准参加起草单位：池州市墙改和散装水泥科技推广中心、池州市墙材材料革新和建筑材料节能

协会、马鞍山市墙改办、芜湖市墙改办、铜陵市墙改办、黄山市墙改办、池州市建筑设计院、池州市建

设工程质量安全监督局、池州市建筑管理处、池州市红光新型建材有限公司。

本标准起草人：张立新、程美红、李文耀、史永安、高远、凌志、汪瑞俊、董广军、何胜旺。

I

DB34/T2216—2014

非承重废渣混凝土空心砖

1范围

本标准规定了非承重废渣混凝土空心砖的术语和定义、规格、等级、型号和标记、原材料、要求、

试验方法、检验规则、产品合格证、运输和堆放等。

本标准适用于工业与民用建筑中非承重结构部位使用的废渣混凝土空心砖。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB175通用硅酸盐水泥

GB/T1596用于水泥和混凝土中的粉煤灰

GB/T2542砌墙砖试验方法

GB/T4111混凝土砌块和砖试验方法

GB6566建筑材料放射性核素限量

GB8076混凝土外加剂

GB/T8170数值修约规则与极限数值的表示和判定

GB/T14684建设用砂

GB/T14685建设用卵石、碎石

GB/T17431.1轻集料及其试验方法第1部分:轻集料

GB/T18968墙体材料术语

JGJ63混凝土用水标准

3术语和定义

GB/T18968界定的以及下列术语和定义适用于本文件。

3.1

非承重废渣混凝土空心砖nonloadbearingwasteslagconcretehollowbrick

以各种工业废渣或废弃料（包括石粉、石屑、粉煤灰、煤矸石、铜矿渣、建筑垃圾等）为主要集料，

以水泥为胶结材料，可掺加适量的砂、石、外加剂和其它掺和料，经配料、搅拌、成型、养护制成的空

心率不小于35％，用于非承重结构部位的砖（以下简称空心砖），代号为NWHB。

空心砖各部位名称见图1。

1

DB34/T2216—2014

图中：

1——条面；

2——坐浆面（外壁、肋的厚度较小的面）；

3——铺浆面(外壁、肋的厚度较大的面）；

4——顶面；

5——长度（L）；

6——宽度（B）；

7——高度（H）；

8——外壁；

9——肋。

图1空心砖各部位名称

4分类

4.1规格

空心砖的规格尺寸应符合表1的规定。

表1规格尺寸

单位为毫米

项目长度L宽度B高度H

尺寸360、330、290、240、190、180240、200、195、190、180、115115、90

注：其他规格尺寸由供需双方协商后确定。

4.2等级

4.2.1按其强度等级分为：MU5.0、MU7.5、MU10.0三个强度等级。

4.2.2按其密度等级分为：1100、12
