GB 18099-2000 汽车及挂车侧标志灯配光性能

GB18099-2000

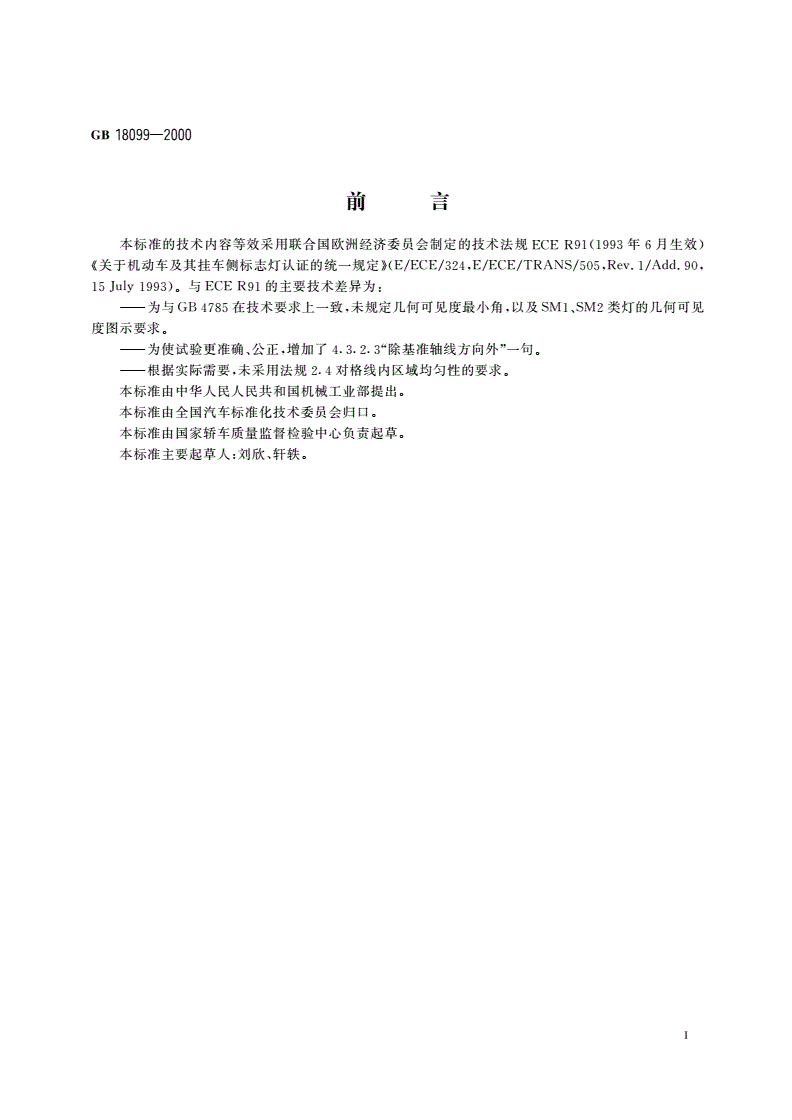

前言

本标准的技术内容等效采用联合国欧洲经济委员会制定的技术法规ECER91(1993年6月生效)

关《于机动车及其挂车侧标志灯认证的统一规定》(E/ECE/324,E/ECE/TRANS/505,Rev.1/Add.90,

15July1993)。与ECER91的主要技术差异为:

—为与GB4785在技术要求上一致，未规定几何可见度最小角，以及SM1,SM2类灯的几何可见

度图示要求。

—为使试验更准确、公正，增加了4.3.2.3“除基准轴线方向外”一句。

—根据实际需要，未采用法规2.4对格线内区域均匀性的要求。

本标准由中华人民人民共和国机械工业部提出。

本标准由全国汽车标准化技术委员会归口。

本标准由国家轿车质量监督检验中心负责起草。

本标准主要起草人:刘欣、轩轶。

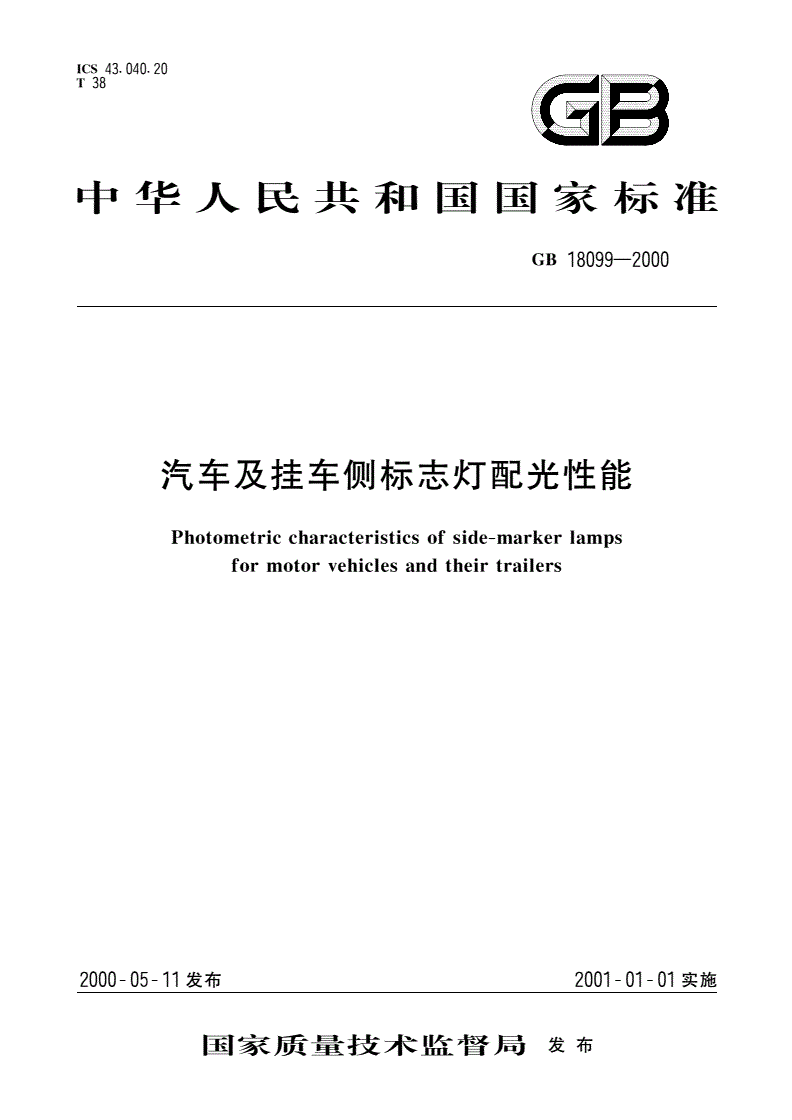

中华人民共和国国家标准

汽车及挂车侧标志灯配光性能GB18099-2000

Photometriccharacteristicsofside-markerlamps

formotorvehiclesandtheirtrailers

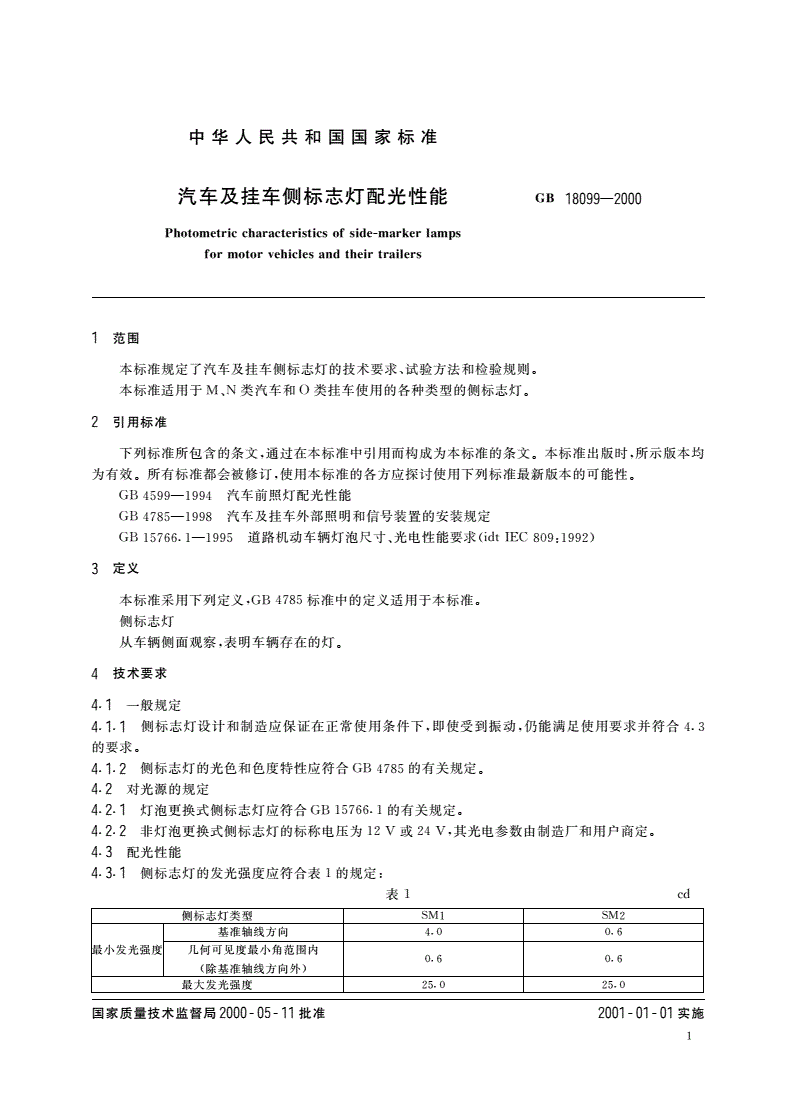

1范围

本标准规定了汽车及挂车侧标志灯的技术要求、试验方法和检验规则。

本标准适用于M,N类汽车和O类挂车使用的各种类型的侧标志灯。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB4599-1994汽车前照灯配光性能

GB4785-1998汽车及挂车外部照明和信号装置的安装规定

GRIS76C.1-1995借路栩动车辆灯淑尺寸、光电性能要求GdtIEC809,1992)

3定义

本标准采用下列定义，GB4785标准中的定义适用于本标准。

侧标志灯

从车辆侧面观察，表明车辆存在的灯。

4技术要求

4.1一般规定

4.1.1侧标志灯设计和制造应保证在正常使用条件下，即使受到振动，仍能满足使用要求并符合4.3

的要求。

4.1.2侧标志灯的光色和色度特性应符合GB4785的有关规定。

4.2对光源的规定

4.2.1灯泡更换式侧标志灯应符合GB15766.1的有关规定。

4.2.2非灯泡更换式侧标志灯的标称电压为12V或24V，其光电参数由制造厂和用户商定。

4.3配光性能

4.3.1侧标志灯的发光强度应符合
