T/CACEC 0006-2023 大型化工机组基础弹簧隔振器安装技术规程

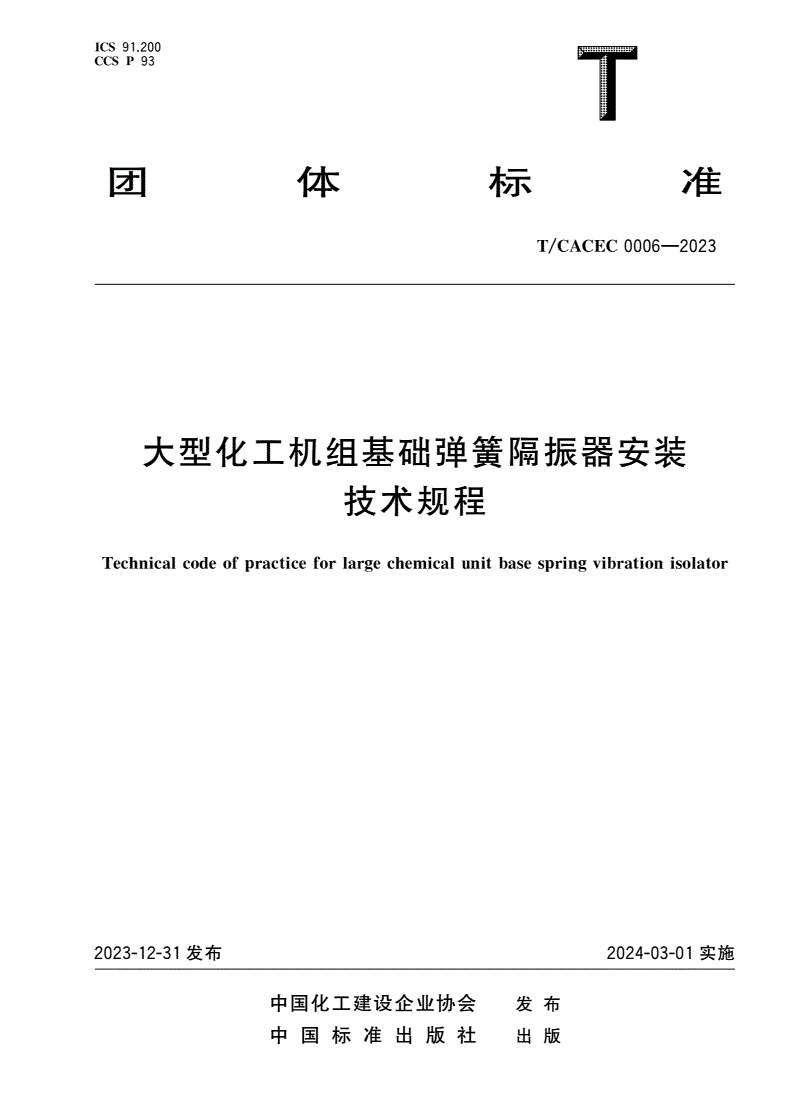

ICS91.200

CCSP93

团体标准

/—

TCACEC00062023

大型化工机组基础弹簧隔振器安装

技术规程

Technicalcodeofracticeforlarechemicalunitbasesrinvibrationisolator

pgpg

2023-12-31发布2024-03-01实施

中国化工建设企业协会发布

中国标准出版社出版

/—

TCACEC00062023

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4基本要求…………………1

4.1施工流程……………1

4.2施工…………………2

4.3隔振器开箱验收……………………2

5基础施工…………………2

5.1立柱施工……………2

5.2柱顶找平层施工……………………2

5.3顶板基础施工………………………3

6隔振器安装………………3

7隔振器调试及验收………………………5

7.1隔振器释放前置条件………………5

7.2隔振器释放…………………………5

7.3隔振器调试…………………………5

Ⅰ

/—

TCACEC00062023

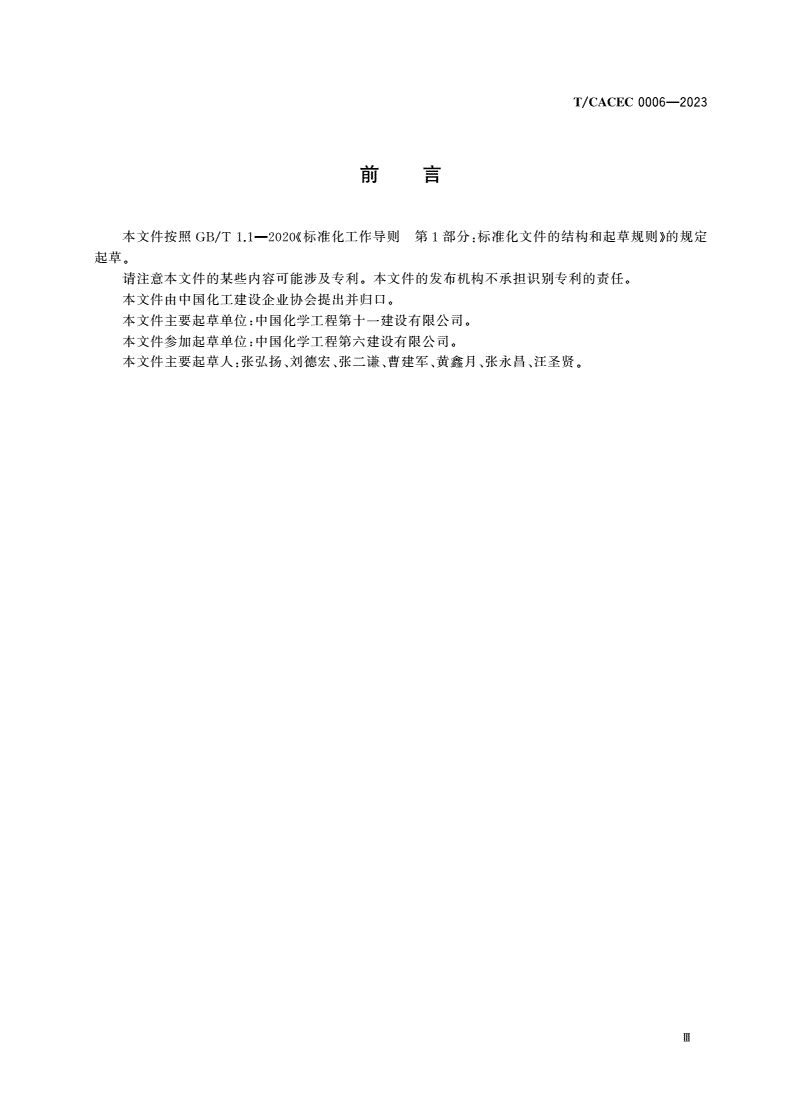

前言

/—《:》

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GBT1.120201

起草。

。。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

本文件由中国化工建设企业协会提出并归口。

:。

本文件主要起草单位中国化学工程第十一建设有限公司

:。

本文件参加起草单位中国化学工程第六建设有限公司

:、、、、、、。

本文件主要起草人张弘扬刘德宏张二谦曹建军黄鑫月张永昌汪圣贤

Ⅲ

/—

TCACEC00062023

大型化工机组基础弹簧隔振器安装

技术规程

1范围

,、、。

本文件规定了大型化工机组基础弹簧隔振器安装的基本要求以及基础施工安装调试及验收等

本文件适用于大型化工机组基础弹簧隔振器的安装与调试。

2规范性引用文件

。,

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

,;,()

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

本文件。

GB50204混凝土结构工程施工质量验收规范

GB50496大体积混凝土施工标准

GB50666混凝土结构工程施工规范

3术语和定义

3.1

设备基础euimentfoundation

qp

,,、。

设备与地基接触的承重构件它的作用是对设备起到支撑作用并将动静荷载传给地基

3.2

机组unit

、,。

由几种不同的机器附属设备及检测自控系统等组合为完成同一任务的机械联合体

3.3

基准reference

,、、、,

机器安装检测时为了测量调整一个或几个相对的点线面位置度而确定作为起点标准位置的

、、。

点线面

3.4

弹簧隔振器srinvibrationisolator

pg

与弹簧阻尼器组合用于隔离振动或冲击传递的装置。

4基本要求

4.1施工流程

施工流程图见图1。

1
