GB/T 17626.9-2011 电磁兼容 试验和测量技术 脉冲磁场抗扰度试验

ICS33.100

L06

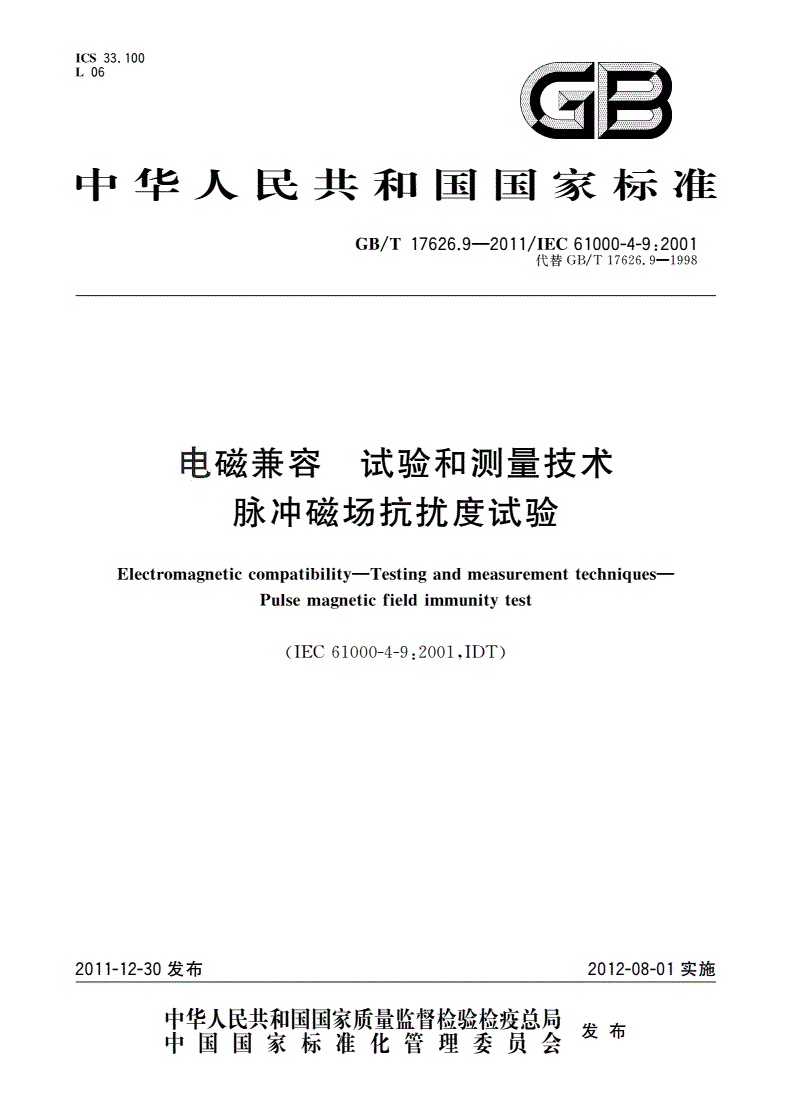

中华人民共和国国家标准

/—/:

GBT17626.92011IEC61000-4-92001

代替/—

GBT17626.91998

电磁兼容试验和测量技术

脉冲磁场抗扰度试验

——

ElectromaneticcomatibilitTestinandmeasurementtechniues

gpygq

Pulsemaneticfieldimmunittest

gy

(:,)

IEC61000-4-92001IDT

2011-12-30发布2012-08-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

/—/:

GBT17626.92011IEC61000-4-92001

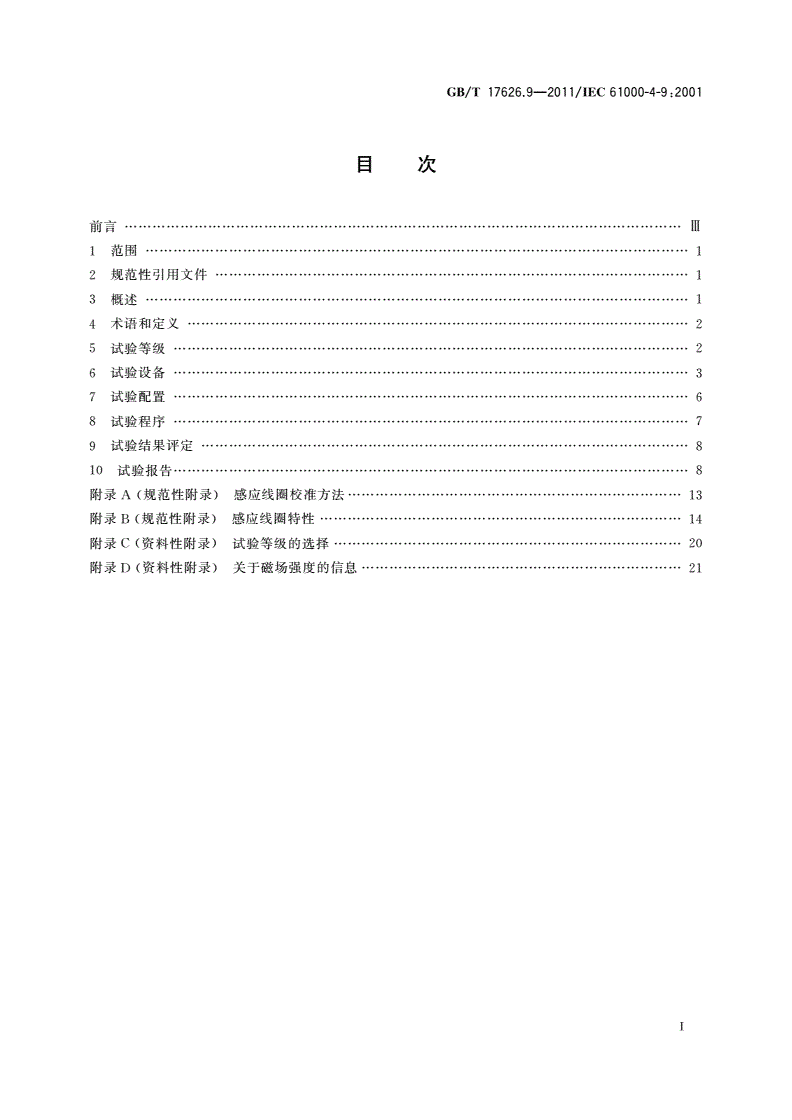

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3概述………………………1

4术语和定义………………2

5试验等级…………………2

6试验设备…………………3

7试验配置…………………6

8试验程序…………………7

9试验结果评定……………8

10试验报告…………………8

()

附录规范性附录感应线圈校准方法………………

A13

()

附录规范性附录感应线圈特性……………………

B14

()

附录资料性附录试验等级的选择…………………

C20

()

附录资料性附录关于磁场强度的信息……………

D21

Ⅰ

/—/:

GBT17626.92011IEC61000-4-92001

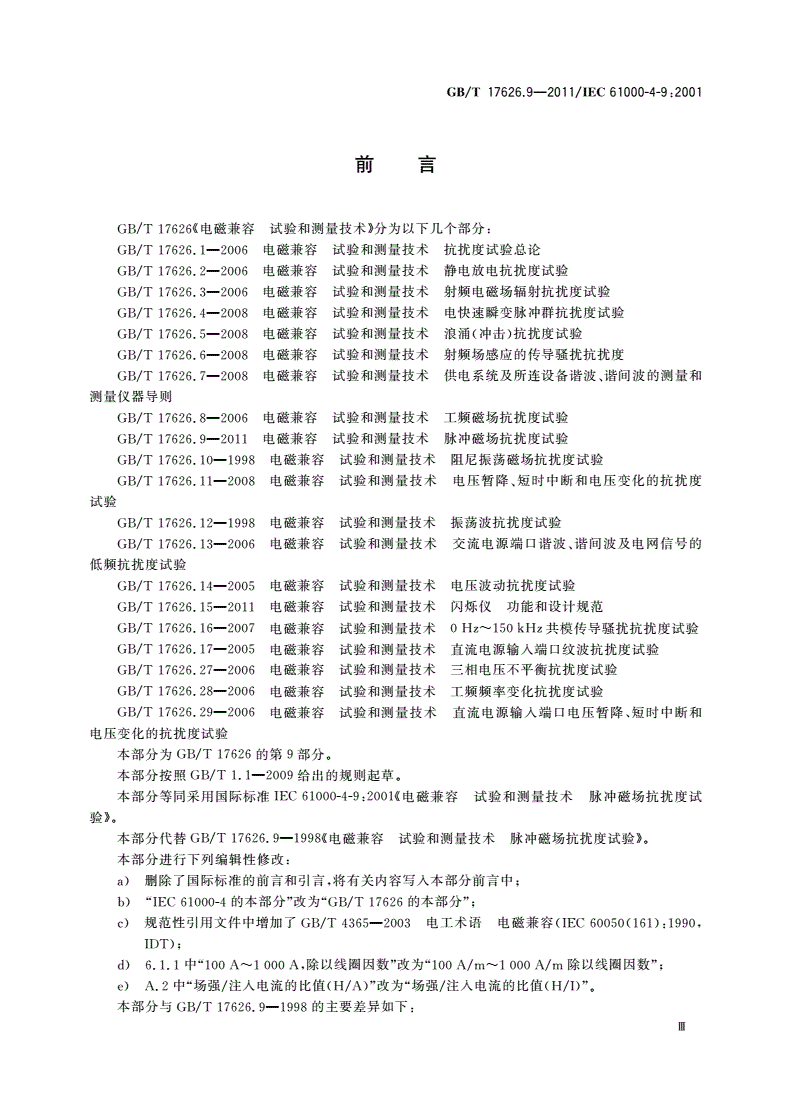

前言

/《》:

电磁兼容试验和测量技术分为以下几个部分

GBT17626

/—电磁兼容试验和测量技术抗扰度试验总论

GBT17626.12006

/—电磁兼容试验和测量技术静电放电抗扰度试验

GBT17626.22006

/—电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GBT17626.32006

/—电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GBT17626.42008

/—()

电磁兼容试验和测量技术浪涌冲击抗扰度试验

GBT17626.52008

/—电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度

GBT17626.62008

/—、

电磁兼容试验和测量技术供电系统及所连设备谐波谐间波的测量和

GBT17626.72008

测量仪器导则

/—电磁兼容试验和测量技术工频磁场抗扰度试验

GBT17626.82006

/—电磁兼容试验和测量技术脉冲磁场抗扰度试验

GBT17626.92011

/—电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验

GBT17626.101998

/—、

电磁兼容试验和测量技术电压暂降短时中断和电压变化的抗扰度

GBT17626.112008

试验

/—电磁兼容试验和测量技术振荡波抗扰度试验

GBT17626.121998

/—、

电磁兼容试验和测量技术交流电源端口谐波谐间波及电网信号的

GBT17626.132006

低频抗扰度试验

/—电磁兼容试验和测量技术电压波动抗扰度试验

GBT17626.142005

/—电磁兼容试验和测量技术闪烁仪功能和设计规范

GBT17626.152011

/—电磁兼容试验和测量技术共模传导骚扰抗扰度试验

GBT17626.1620070Hz~150kHz

/—电磁兼容试验和测量技术直流电源输入端口纹波抗扰度试验

GBT17626.172005

/—电磁兼容试验和测量技术三相电压不平衡抗扰度试验

GBT17626.272006

/—电磁兼容试验和测量技术工频频率变化抗扰度试验

GBT17626.282006

/—、

电磁兼容试验和测量技术直流电源输入端口电压暂降短时中断和

GBT17626.292006

电压变化的抗扰度试验

本部分为/的第部分。

GBT176269

本部分按照/—给出的规则起草。

GBT1.12009

本部分等同采用国际标准:《电磁兼容试验和测量技术脉冲磁场抗扰度试

IEC61000-4-92001

验》。

本部分代替/—《电磁兼容试验和测量技术脉冲磁场抗扰度试验》。

GBT17626.91998

本部分进行下列编辑性修改:

),;

a删除了国际标准的前言和引言将有关内容写入本部分前言中

)“”“/”;

bIEC61000-4的本部分改为GBT17626的本部分

)规范性引用文件中增加了/—电工术语电磁兼容(():,

cGBT43652003IEC600501611990

IDT);

)“,”“//”;

中除以线圈因数改为除以线圈因数

d6.1.1100A~1000A100Am~1000Am

)“/(/)”“/(/)”。

eA.2中场强注入电流的比值HA改为场强注入电流的比值HI

本部分与/—的主要差异如下:

GBT17626.91998

Ⅲ

/—/:

GBT17626.92011IEC61000-4-92001

)修改了气候条件要求。

1

)修改了试验结果的评定方法。

2

)修改了试验报告的要求。

3

本部分由全国电磁兼容标准化技术委员会(/)提出并归口。

SACTC246

:、。

本部分负责起草单位上海工业自动化仪表研究院国网武汉高压研究院

:、。

本部分参加起草单位上海仪器仪表自控系统检验测试所上海计量测试技术研究院

:、、、、、、。

本部分主要起草人王英吴维宁万保权邬雄李妮龚增俞磊

本部分代替标准历次版本的发布情况为:

———/—。

GBT17626.91998

Ⅳ

/—/:

GBT17626.92011IEC61000-4-92001

电磁兼容试验和测量技术

脉冲磁场抗扰度试验

1范围

/的本部分规定了在运行条件下的设备主要对下述场所的脉冲磁场骚扰的抗扰度

GBT17626

要求:

———工业设施和发电厂;

———中压和高压变电站。

,。

本部分的适用性是由安装在不同地点的设备如第章中所述出现的现象而决定

3

本部分不考虑在现场设施的电缆中或其他部分中的容性和感性耦合而引起的骚扰。

与此有关的传导骚扰在其他EMC标准中考虑。

,、

本部分的目的是制定一个具有通用性和重复性的基准以评价处于脉冲磁场中的家用商业和工业

用电气和电子设备的性能。

本部分规定了下列几项:

———推荐的试验等级;

———试验设备;

———试验配置;

———试验程序。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—电工电子产品环境试验概述和指南(:,)

GBT2421.12008IEC60068-11988IDT

/—电工术语电磁兼容(():,)

GBT43652003IEC600501611990IDT

::(—:

高压试验技术第部分测量系统

IEC60060-219732HihvoltaetesttechniuesPart2

g-gq

)

Testrocedures

p

::(

脉冲技术和装置第部分脉冲术语和定义

IEC60469-119871Puisetechniuesandaara

qpp-

—:)

tusPart1Pulsetermsanddefinitions

3概述

设备所遭受的磁场可能影响设备和系统的可靠运行。

(),

当设备遭受与其特定位置和安装条件例如设备靠近骚扰源相关的脉冲磁场时本部分的试验可

检验设备的抗扰度。

(、)、

脉冲磁场是由雷击建筑物和其他金属构架包括天线杆接地体和接地网以及由在低压中压和高

压电力系统中初始的故障瞬态产生的。

,。

在高压变电站脉冲磁场也可由断路器切合高压母线和高压线路产生

,。

本试验主要适用于安装在发电厂以及远动控制中心的电子设备它与配电网设备无关

1

/—/:

GBT17626.92011IEC61000-4-92001

其他可能的应用由有关专业标准化技术委员会考虑。

试验磁场波形为/的标准电流脉冲波形。

6.416s

μ

注:中的/波形与/中的/波形相对应。

IEC60469-16.416sGBT16927.2820s

μμ

4术语和定义

/—界定的以及下列术语和定义适用于本文件。

GBT43652003

4.1

EUTeuimentundertest

qp

受试设备。

4.2

感应线圈inductioncoil

,,。

具有确定形状和尺寸的导体环环中流过电流时在其平面和所包围的空间内产生确定的磁场

4.3

感应线圈因数inductioncoilfactor

,,

尺寸确定的感应线圈所产生的磁场强度与相应电流的比值磁场强度是在没有受试设备的情况下

在线圈平面中心处所测得的。

4.4

浸入法immersionmethod

,()。

将磁场施加于受试设备的方法即将受试设备放在感应线圈中部图1

4.5

邻近法roximitmethod

py

。,

将磁场施加于受试设备的方法用一个小感应线圈沿受试设备的表面移动以便探测特别敏感的

部位。

4.6

()()()()

接地参考平面GRProundreferencelaneGRP

gp

(,

用作磁场发生器和辅助设备的公共参考电位的导电平面接地平面可以用作闭合感应线圈回路如

图所示)。

5

[/—,]

中修改

GBT436520032.4

4.7

、,

去耦网络防逆滤波器decoulinnetworkbackfilter

pg

用于避免与磁场试验以外的设备产生相互影响的电路。

4.8

瞬态transient

,。

在两相邻稳态之间变化的物理量或物理现象其变化时间小于所关注的时间尺度

[/—中]

GBT436520032.2

5试验等级

试验等级的优先选择范围在表中给出。

1

磁场强度用/表述,/相当于自由空间磁感应强度。

Am1Am1.26T

μ

2

/—/:

GBT17626.92011IEC61000-4-92001

表试验等级

1

/()

等级脉冲磁场强度Am峰值

b

1—

b

2—

3100

4300

51000

Xa特定

a“”,。

X是一个开放等级可在产品规范中给出

b“—”表示不适用。

有关试验等级选择的资料在附录中给出。

C

有关实际等级的资料在附
