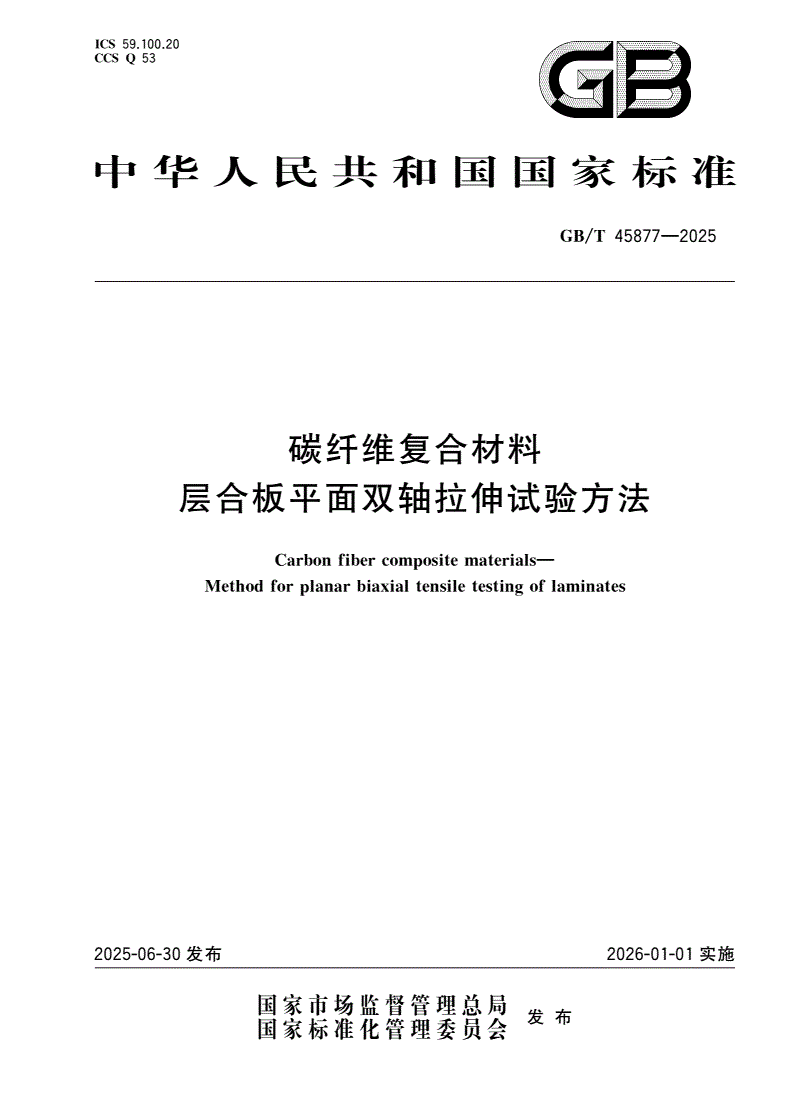

GB/T 45877-2025 碳纤维复合材料 层合板平面双轴拉伸试验方法

ICS5910020

CCSQ.53.

中华人民共和国国家标准

GB/T45877—2025

碳纤维复合材料

层合板平面双轴拉伸试验方法

Carbonfibercompositematerials—

Methodforplanarbiaxialtensiletestingoflaminates

2025-06-30发布2026-01-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45877—2025

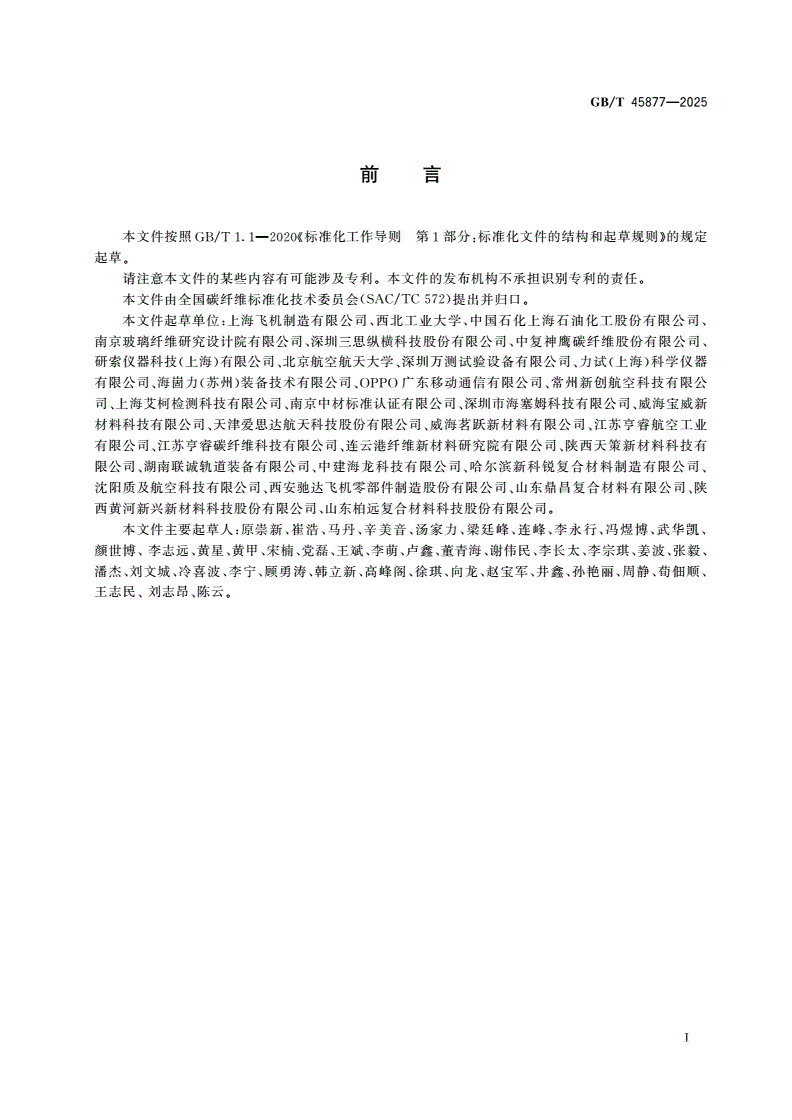

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容有可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国碳纤维标准化技术委员会提出并归口

(SAC/TC572)。

本文件起草单位上海飞机制造有限公司西北工业大学中国石化上海石油化工股份有限公司

:、、、

南京玻璃纤维研究设计院有限公司深圳三思纵横科技股份有限公司中复神鹰碳纤维股份有限公司

、、、

研索仪器科技上海有限公司北京航空航天大学深圳万测试验设备有限公司力试上海科学仪器

()、、、()

有限公司海崮力苏州装备技术有限公司广东移动通信有限公司常州新创航空科技有限公

、()、OPPO、

司上海艾柯检测科技有限公司南京中材标准认证有限公司深圳市海塞姆科技有限公司威海宝威新

、、、、

材料科技有限公司天津爱思达航天科技股份有限公司威海茗跃新材料有限公司江苏亨睿航空工业

、、、

有限公司江苏亨睿碳纤维科技有限公司连云港纤维新材料研究院有限公司陕西天策新材料科技有

、、、

限公司湖南联诚轨道装备有限公司中建海龙科技有限公司哈尔滨新科锐复合材料制造有限公司

、、、、

沈阳质及航空科技有限公司西安驰达飞机零部件制造股份有限公司山东鼎昌复合材料有限公司陕

、、、

西黄河新兴新材料科技股份有限公司山东柏远复合材料科技股份有限公司

、。

本文件主要起草人原崇新崔浩马丹辛美音汤家力梁廷峰连峰李永行冯煜博武华凯

:、、、、、、、、、、

颜世博李志远黄星黄甲宋楠党磊王斌李萌卢鑫董青海谢伟民李长太李宗琪姜波张毅

、、、、、、、、、、、、、、、

潘杰刘文城冷喜波李宁顾勇涛韩立新高峰阁徐琪向龙赵宝军井鑫孙艳丽周静荀佃顺

、、、、、、、、、、、、、、

王志民刘志昂陈云

、、。

Ⅰ

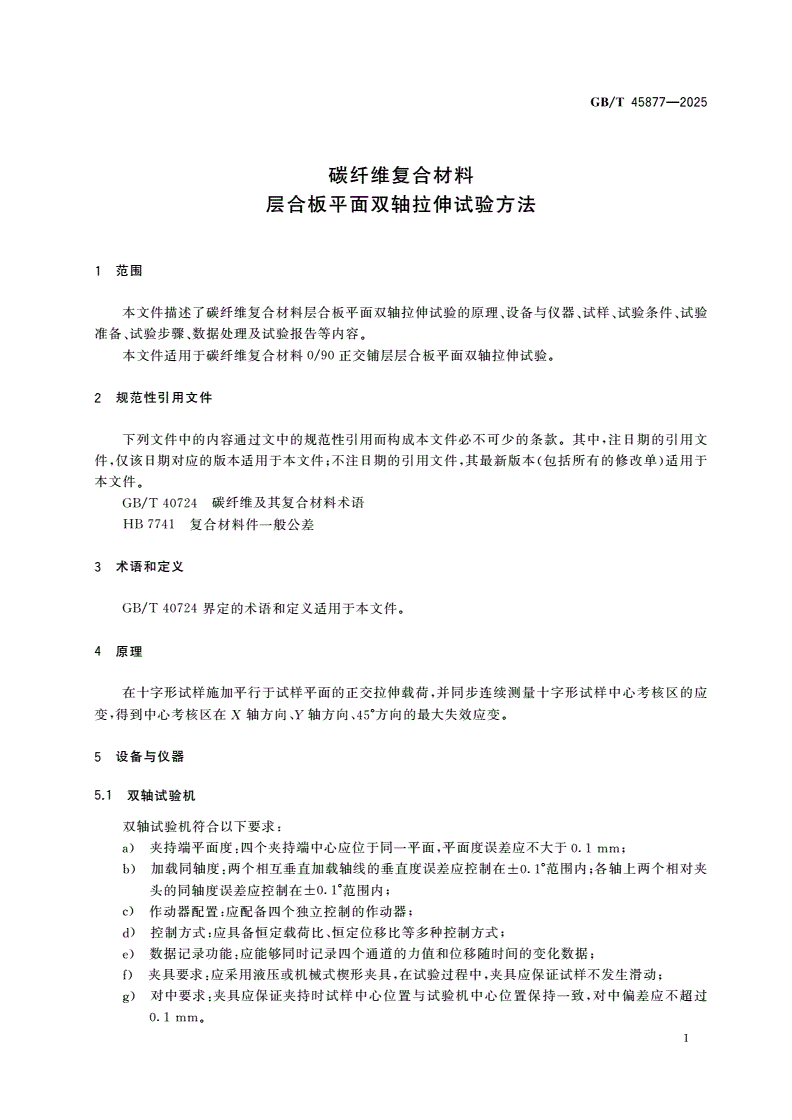

GB/T45877—2025

碳纤维复合材料

层合板平面双轴拉伸试验方法

1范围

本文件描述了碳纤维复合材料层合板平面双轴拉伸试验的原理设备与仪器试样试验条件试验

、、、、

准备试验步骤数据处理及试验报告等内容

、、。

本文件适用于碳纤维复合材料正交铺层层合板平面双轴拉伸试验

0/90。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

碳纤维及其复合材料术语

GB/T40724

复合材料件一般公差

HB7741

3术语和定义

界定的术语和定义适用于本文件

GB/T40724。

4原理

在十字形试样施加平行于试样平面的正交拉伸载荷并同步连续测量十字形试样中心考核区的应

,

变得到中心考核区在X轴方向Y轴方向方向的最大失效应变

,、、45°。

5设备与仪器

51双轴试验机

.

双轴试验机符合以下要求

:

夹持端平面度四个夹持端中心应位于同一平面平面度误差应不大于

a):,0.1mm;

加载同轴度两个相互垂直加载轴线的垂直度误差应控制在范围内各轴上两个相对夹

b):±0.1°;

头的同轴度误差应控制在范围内

±0.1°;

作动器配置应配备四个独立控制的作动器

c):;

控制方式应具备恒定载荷比恒定位移比等多种控制方式

d):、;

数据记录功能应能够同时记录四个通道的力值和位移随时间的变化数据

e):;

夹具要求应采用液压或机械式楔形夹具在试验过程中夹具应保证试样不发生滑动

f):,,;

对中要求夹具应保证夹持时试样中心位置与试验机中心位置保持一致对中偏差应不超过

g):,

0.1mm。

1
