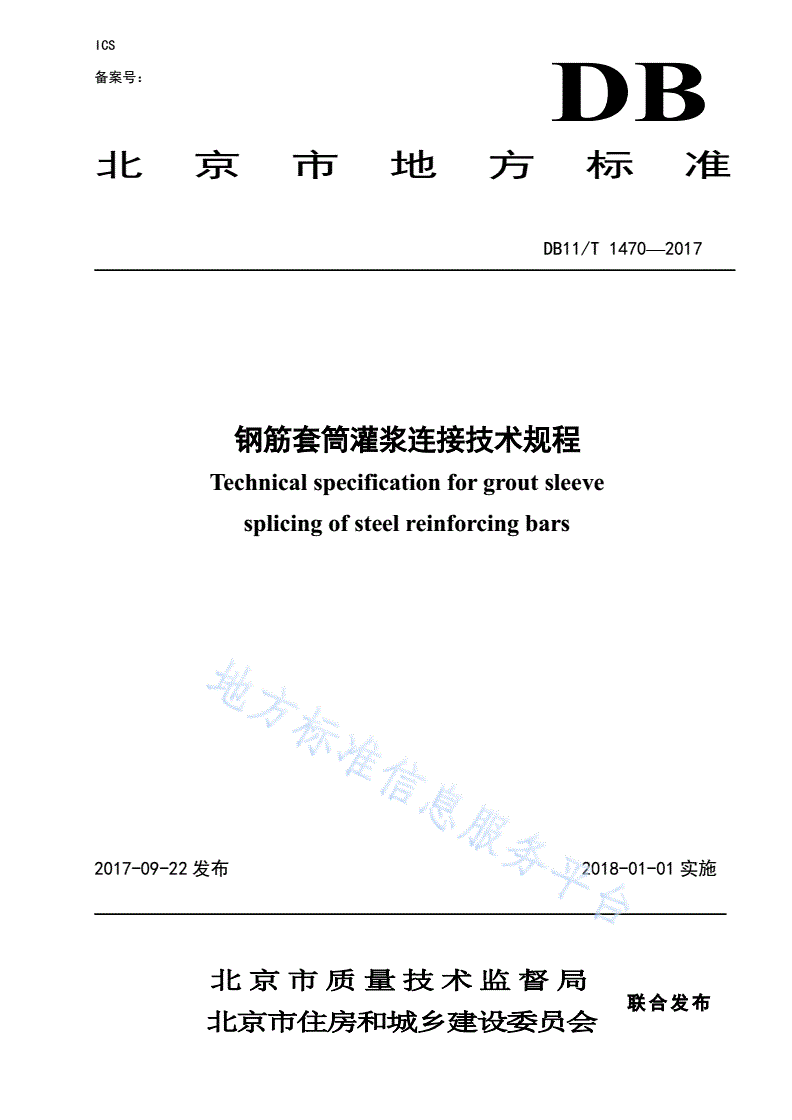

DB11/T 1470-2017 钢筋套筒灌浆连接技术规程

ICS

备案号：

DB

北京市地方标准

DB11/T1470—2017

钢筋套筒灌浆连接技术规程

Technicalspecificationforgroutsleeve

splicingofsteelreinforcingbars

2017-09-22发布2018-01-01实施

————————————————————————北京市质量技术监督局

联合发布

北京市住房和城乡建设委员会

—————————————————————————

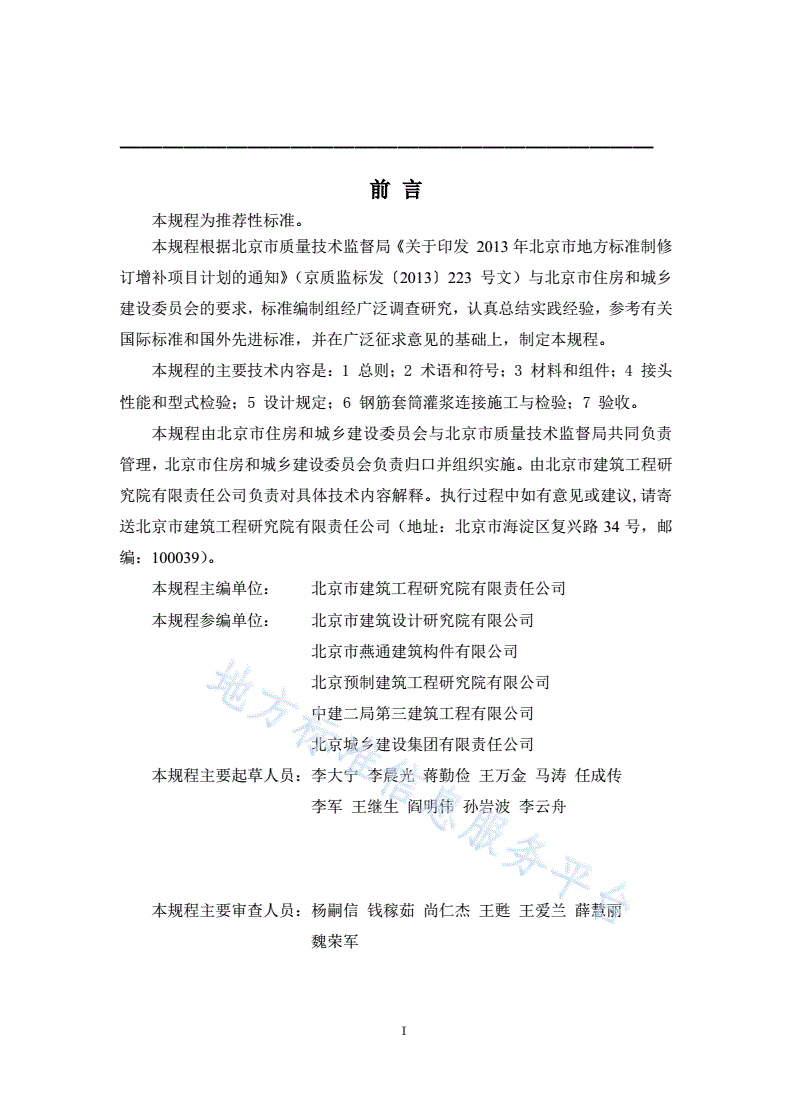

前言

本规程为推荐性标准。

本规程根据北京市质量技术监督局《关于印发2013年北京市地方标准制修

订增补项目计划的通知》（京质监标发〔2013〕223号文）与北京市住房和城乡

建设委员会的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关

国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规程。

本规程的主要技术内容是：1总则；2术语和符号；3材料和组件；4接头

性能和型式检验；5设计规定；6钢筋套筒灌浆连接施工与检验；7验收。

本规程由北京市住房和城乡建设委员会与北京市质量技术监督局共同负责

管理，北京市住房和城乡建设委员会负责归口并组织实施。由北京市建筑工程研

究院有限责任公司负责对具体技术内容解释。执行过程中如有意见或建议,请寄

送北京市建筑工程研究院有限责任公司（地址：北京市海淀区复兴路34号，邮

编：100039）。

本规程主编单位：北京市建筑工程研究院有限责任公司

本规程参编单位：北京市建筑设计研究院有限公司

北京市燕通建筑构件有限公司

北京预制建筑工程研究院有限公司

中建二局第三建筑工程有限公司

北京城乡建设集团有限责任公司

本规程主要起草人员：李大宁李晨光蒋勤俭王万金马涛任成传

李军王继生阎明伟孙岩波李云舟

本规程主要审查人员：杨嗣信钱稼茹尚仁杰王甦王爱兰薛慧丽

魏荣军

I

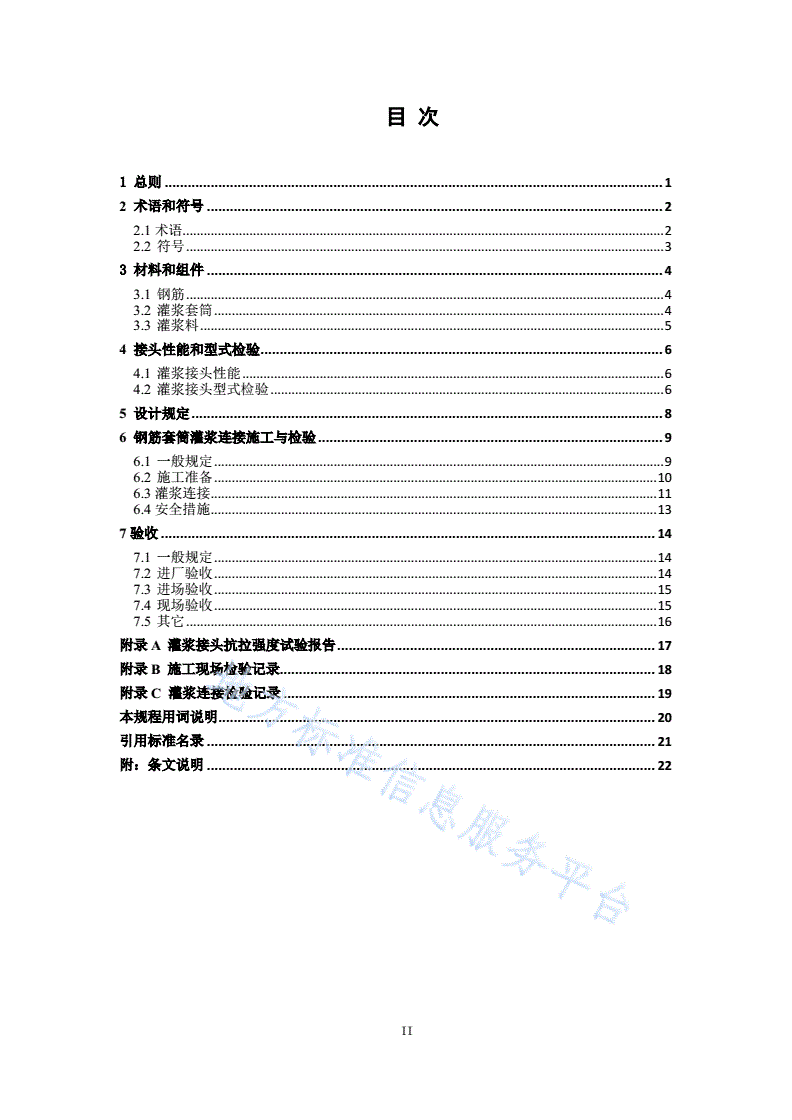

目次

1总则..................................................................................................................................1

2术语和符号.......................................................................................................................2

2.1术语.........................................................................................................................................2

2.2符号........................................................................................................................................3

3材料和组件.......................................................................................................................4

3.1钢筋........................................................................................................................................4

3.2灌浆套筒................................................................................................................................4

3.3灌浆料....................................................................................................................................5

4接头性能和型式检验.........................................................................................................6

4.1灌浆接头性能........................................................................................................................6

4.2灌浆接头型式检验................................................................................................................6

5设计规定...........................................................................................................................8

6钢筋套筒灌浆连接施工与检验..........................................................................................9

6.1一般规定................................................................................................................................9

6.2施工准备..............................................................................................................................10

6.3灌浆连接...............................................................................................................................11

6.4安全措施...............................................................................................................................13

7验收.................................................................................................................................14

7.1一般规定..............................................................................................................................14

7.2进厂验收..............................................................................................................................14

7.3进场验收..............................................................................................................................15

7.4现场验收..............................................................................................................................15

7.5其它......................................................................................................................................16

附录A灌浆接头抗拉强度试验报告...................................................................................17

附录B施工现场检验记录..................................................................................................18

附录C灌浆连接检验记录.................................................................................................19

本规程用词说明..................................................................................................................20

引用标准名录.....................................................................................................................21

附：条文说明.....................................................................................................................22

II

CONTENTS

1GeneralProvisions...................................................1

2TermsandSymbols..................................................2

2.1Terms..........................................................2

2.2Symbols........................................................3

3MaterialsandComponents............................................4

3.1Rebars.........................................................4

3.2GroutSleeves...................................................4

3.3Grout..........................................................5

4PerformanceRequirementsandInitialTypeTestingofSplices................6

4.1PerformanceRequirements.........................................6

4.2InitialTypeTesting...............................................6

5Design............................................................8

6ConstructionandInspectingofGroutSplicing............................9

6.1GeneralRequirements.............................................9

6.2PreparationsForConstruction......................................10

6.3GroutSplicing..................................................11

6.4SecurityMeasure................................................13

7Accepting........................................................14

7.1GeneralRequirements............................................14

7.2IncomingInFactory.............................................14

7.3IncomingonSite................................................15

7.4onSite........................................................15

7.5others.........................................................16

AppendixATensionStrengthTestReportofSplices........................18

AppendixBInspectingRecordonSite....................................19

AppendixCInspectingRecordofGroutSplicing...........................19

ExplanationofWordinginThisSpecification..............................20

ListofQuotedStandards...............................................21

Addition:ExplanationofProvisions......................................22

III

1总则

1.0.1为了在混凝土结构中正确使用钢筋套筒灌浆接头，做到安全适用、技术先

进、经济合理、确保质量，制定本规程。

1.0.2本规程适用于北京市行政区域内抗震设防烈度为8度的混凝土结构房屋与

一般构筑物中钢筋套筒灌浆连接的设计、施工及验收。

1.0.3钢筋套筒灌浆连接的设计、施工及验收除应符合本规程外，尚应符合国家

和北京市现行有关标准的规定。

1

2术语和符号

2.1术语

2.1.1钢筋连接用灌浆套筒groutsleeveforrebarsplicing

通过灌浆料的传力作用将钢筋对接连接所用的金属套筒,通常采用机械加工

工艺或者铸造工艺制造，简称灌浆套筒。

2.1.2钢筋连接用套筒灌浆料cementitiousgroutforrebarssleevesplicing

一种以水泥、细骨料、混凝土外加剂及其它材料组成的干混料，加水搅拌后

具有大流动度、早强、高强、微膨胀等性能，简称灌浆料。

2.1.3钢筋套筒灌浆连接groutsleevesplicingofrebars

通过硬化后的灌浆料分别与钢筋和灌浆套筒机械咬合作用，将钢筋中的力传

递至套筒的连接方法。

2.1.4钢筋套筒灌浆接头groutsleevesplicesofrebars

用灌浆料充填在钢筋与灌浆套筒间隙，经硬化后形成的接头，简称灌浆接头。

2.1.5全灌浆接头thewholegroutsleevesplicesforrebarssplicing

两端均采用灌浆方式连接的灌浆接头。

2.1.6半灌浆接头thegroutsleevesplicesforrebarssplicingwithhalfthreadend

一端采用灌浆方式连接，而另一端采用非灌浆方式连接的灌浆接头，通常另

一端采用螺纹连接。

2.1.7灌浆孔entranceforgrouting

灌浆套筒上，用于加注灌浆料的入料口，通常为光孔或螺纹孔。

2.1.8排浆孔ventforgrouting

灌浆套筒上，加注灌浆料时用于通气并将注满后的多余灌浆料溢出的排料

口，通常为光孔或螺纹孔。

2.1.9钢筋丝头threadsectoratrebarend

钢筋端部加工螺纹的区段。

2

2.2符号

fyk——钢筋屈服强度标准值；

fstk——钢筋抗拉强度标准值；

fsltk——灌浆套筒材料屈服强度标准值；

fslstk——灌浆套筒材料抗拉强度标准值；

Asl——灌浆接头受拉力灌浆套筒最大应力截面横截面面积；

As——钢筋横截面面积；

A——灌浆套筒材料断后伸长率；

D——灌浆套筒外径。

3

3材料和组件

3.1钢筋

3.1.1灌浆接头应采用400级、500级公称直径为12～40mm的热轧带肋钢筋。

3.1.2用于钢筋套筒灌浆连接的钢筋应符合现行国家标准《钢筋混凝土用钢第2

部分：热轧带肋钢筋》GB1499.2的规定。

3.2灌浆套筒

3.2.1全灌浆套筒宜采用优质碳素结构钢或球墨铸铁加工制造，半灌浆套筒应采

用优质碳素结构钢机械加工制造。

3.2.2灌浆套筒应符合下列规定：

1套筒螺纹连接端宜选用直螺纹连接，连接螺纹的公差带应符合现行国家标

准《普通螺纹公差》GB/T197中6H、6f级精度规定；

2套筒灌浆连接钢筋在套筒中的灌浆锚固长度不宜小于8倍钢筋直径；

3套筒中间轴向定位点两侧应留有一定的钢筋安装调整长度，预制端不应小

于10mm，现场装配端不应小于20mm；

4套筒灌浆锚固段环形凸起部分内径最小值与所连接钢筋公称直径差不应

小于10mm；

5套筒内、外表面及端面不应有影响接头性能的缺陷。

3.2.3球墨铸铁和优质碳素结构钢套筒的材料性能应符合表3.2.3的规定。

表3.2.3材料性能

屈服强度抗拉强度断后伸长率硬度

套筒材料球化率(%)

fsltk(MPa)fslstk(MPa)A(%)(HBW)

球墨铸铁―≥550≥5180～250≥85

结构钢≥355≥600≥16――

3.2.4套筒的尺寸偏差应符合表3.2.4的规定。

4

表3.2.4套筒尺寸偏差表

铸造灌浆套筒机械加工灌浆套筒

序号项目

D≤50mmD＞50mmD≤50mmD＞50mm

1长度允许偏差（mm）0，+2.00，+2.00，+1.00，+1.0

2外径允许偏差（mm）0，+0.80，+0.016D0，+0.50，+0.01D

3内径允许偏差（mm）±0.4±0.008D±0.2±0.004D

注：D——灌浆套筒外径。

3.2.5灌浆套筒尚应符合现行行业标准《钢筋连接用灌浆套筒》JG/T398有关规定。

3.3灌浆料

3.3.1灌浆料性能应符合表3.3.1的规定。

表3.3.1灌浆料的技术性能

检测项目性能指标

初始≥300

流动度(mm)

30min≥260

1d≥35

抗压强度(MPa)3d≥60

28d≥85

3h≥0.02

竖向膨胀率(%)
