YB/T 178.3-2000 硅铝合金、硅钡铝合金化学分析方法EDTA滴定法测定铝含量

YB/T178.32000

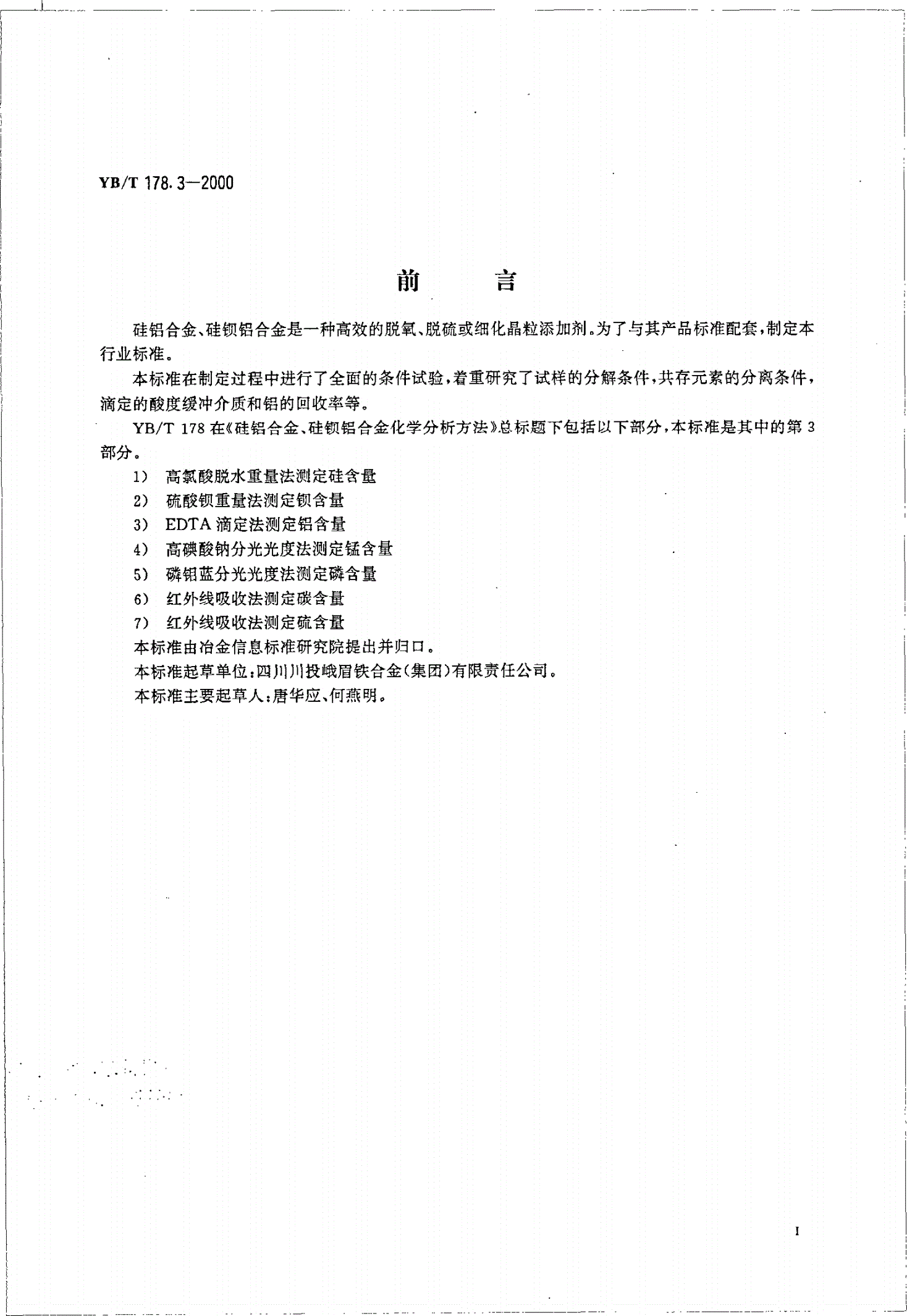

前言

硅铝合金、硅钡铝合金是一种高效的脱氧、脱硫或细化晶粒添加剂。为了与其产品标准配套，制定本

行业标准

本标准在制定过程中进行了全面的条件试验，着重研究了试样的分解条件，共存元素的分离条件，

滴定的酸度缓冲介质和铝的回收率等。

YB/T178在硅《铝合金、硅钡铝合金化学分析方法》总标题下包括以下部分，本标准是其中的第3

部分。

1)高氯酸脱水重量法测定硅含量

2)硫酸钡重量法测定钡含量

3)EDTA滴定法测定铝含量

4)高碘酸钠分光光度法测定锰含量

5)磷钥蓝分光光度法测定磷含量

6)红外线吸收法测定碳含量

7)红外线吸收法测定硫含量

本标准由冶金信息标准研究院提出并归口。

本标准起草单位:四川川投峨眉铁合金(集团)有限责任公司。

本标准主要起草人:唐华应、何燕明。

中华人民共和国黑色冶金行业标准

硅铝合金、硅钡铝合金化学分析方法

EDTA滴定法测定铝含量

YB/T178.3一2000

Methodsforchemicalanalysisofsilicon-aluminium

alloyandsilicon-barium-aluminiumalloy

TheEDTAtitrimetricmethodforthe

determinationofaluminiumcontent

1范围

本标准规定了EDTA滴定法测定铝含量。

本标准适用于硅铝合金、硅钡铝合金中铝含量的测定

测定范围:10.00/0u(m/m)-55.00%(m/m)e

2弓}用标准

F列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性

GB/T4010-1994铁合金化学分析用试样的采取和制备

3方法提要

试样用硝酸一氢氟酸分解，高氯酸驱氟，残渣用碳酸钠一硼酸熔融。经两次分离后，在微酸性溶液中加

人过量的EDTA,在pH4.5^-5.5以二甲酚橙为指示剂，用锌标准溶液滴定过量的EDTA后。用氟离子

取代出与铝配合的EDTA，再用锌标准溶液滴定

4试剂与材料

分析中，除另有说明外，仅使用认可的分析纯试剂和蒸馏水或与其纯度相当的水

4.1混合熔剂:200g无水碳酸钠与100g硼酸研细混匀。

4.2硝酸(p=1.42g/ml)

4.3氢氟酸(p=1.15g/mL)

4.4高氯酸(p=1.67g/mL)

4.5盐酸护=1.19g/mL)o

4.6盐酸(1+1)

4.7盐酸(1+2)

4.8盐酸(2一98)

4.9氨水(p=0.90g/mL)

4.10氨水(1+1)

4.11氟化钠饱和溶液:贮于塑料瓶中。

国家冶金工业局2000一07一26批准2000一12一01实施

YB/T178.3-2000

4.12氢氧化钠溶液(500g/l):贮
