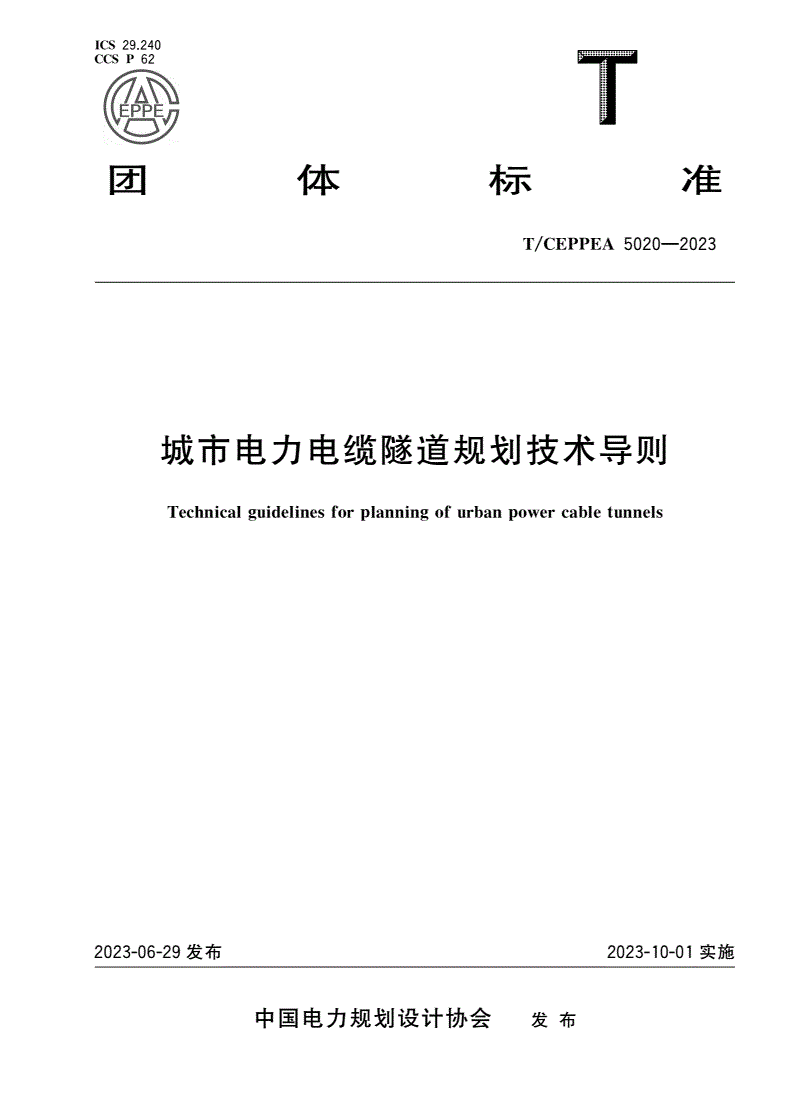

T/CEPPEA 5020-2023 城市电力电缆隧道规划技术导则

ICS29.240

CCSP62

团体标准

/—

TCEPPEA50202023

城市电力电缆隧道规划技术导则

Technicaluidelinesforlanninofurbanowercabletunnels

gpgp

2023-06-29发布2023-10-01实施

中国电力规划设计协会发布

/—

TCEPPEA50202023

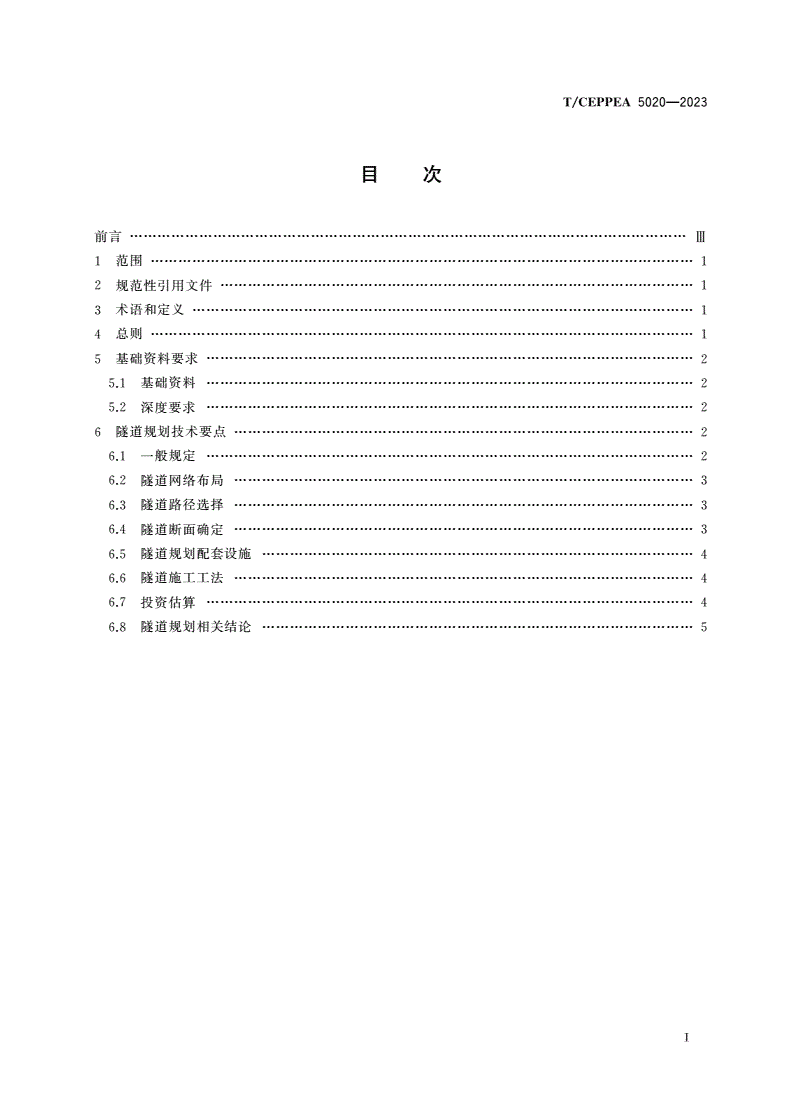

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4总则………………………1

5基础资料要求……………2

5.1基础资料……………2

5.2深度要求……………2

6隧道规划技术要点………………………2

6.1一般规定……………2

6.2隧道网络布局………………………3

6.3隧道路径选择………………………3

6.4隧道断面确定………………………3

6.5隧道规划配套设施…………………4

6.6隧道施工工法………………………4

6.7投资估算……………4

6.8隧道规划相关结论…………………5

Ⅰ

/—

TCEPPEA50202023

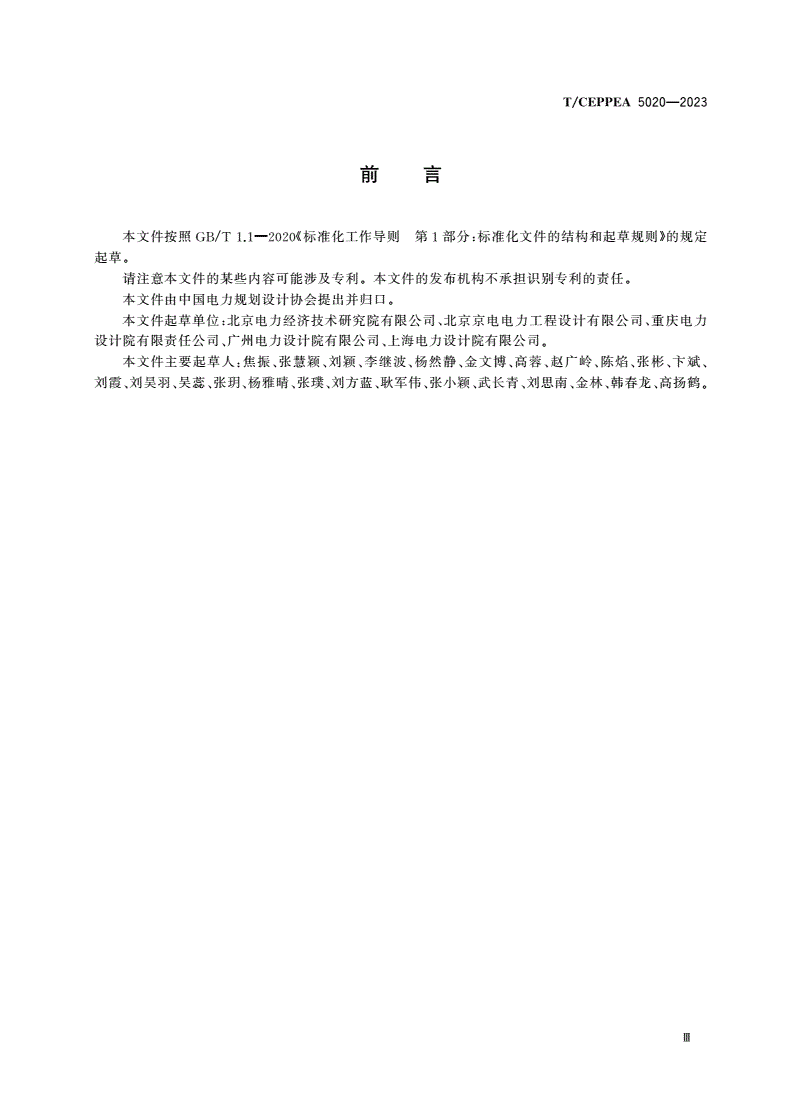

前言

/—《:》

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GBT1.120201

起草。

。。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

本文件由中国电力规划设计协会提出并归口。

:、、

本文件起草单位北京电力经济技术研究院有限公司北京京电电力工程设计有限公司重庆电力

、、。

设计院有限责任公司广州电力设计院有限公司上海电力设计院有限公司

:、、、、、、、、、、、

本文件主要起草人焦振张慧颖刘颖李继波杨然静金文博高蓉赵广岭陈焰张彬卞斌

、、、、、、、、、、、、、。

刘霞刘昊羽吴蕊张玥杨雅晴张璞刘方蓝耿军伟张小颖武长青刘思南金林韩春龙高扬鹤

Ⅲ

/—

TCEPPEA50202023

城市电力电缆隧道规划技术导则

1范围

、。

本文件规定了城市电力电缆隧道规划的总则基础资料要求及隧道规划技术要点

本文件适用于城市500kV及以下电压等级电力电缆隧道规划编制工作。

2规范性引用文件

。,

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

,;,()

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

本文件。

城镇燃气设计规范(版)

GB500282020

GB50156汽车加油加气加氢站技术标准

GB50217电力工程电缆设计标准

GB50289城市工程管线综合规划规范

/城市电力电缆线路设计技术规定

DLT5221

3术语和定义

下列术语和定义适用于本文件。

3.1

电力电缆隧道owercabletunnels

p

,,。

用于敷设电力电缆能够容纳电缆数量较多且有供安装和巡视的人员通道的地下构筑物

3.2

隧道断面tunnelsection

,

与电缆敷设构筑物建设路径方向垂直的内部净尺寸断面一般用内部最大净宽度与净高度进行

表示。

3.3

配套设施ancillarfacilities

y

、()、

主要包括通风亭及人员出入口等地面构筑物三四通井和电力电缆隧道内部用于满足消防通

、、、。

风供电照明给排水及监控与报警等设置的设施

4总则

,、、、、

4.1城市电力电缆隧道规划应符合城市总体规划和区域规划要求应与道路轨道铁路河道各类市

、,,。

政管线绿化带等规划及建设时序相协调统筹安排合理利用地下空间

,、、

4.2城市电力电缆隧道规划应符合城市电网规划总体要求满足网络拓扑结构电缆线路出线规模架

,、、、、。

空线路入地等需求遵循远近结合适度超前合理布局环境友好资源节约和可持续发展的原则

1
