T/CEPPEA 5021-2023 城市居住区电动汽车充电设施设计规范

ICS29240

CCSP.63

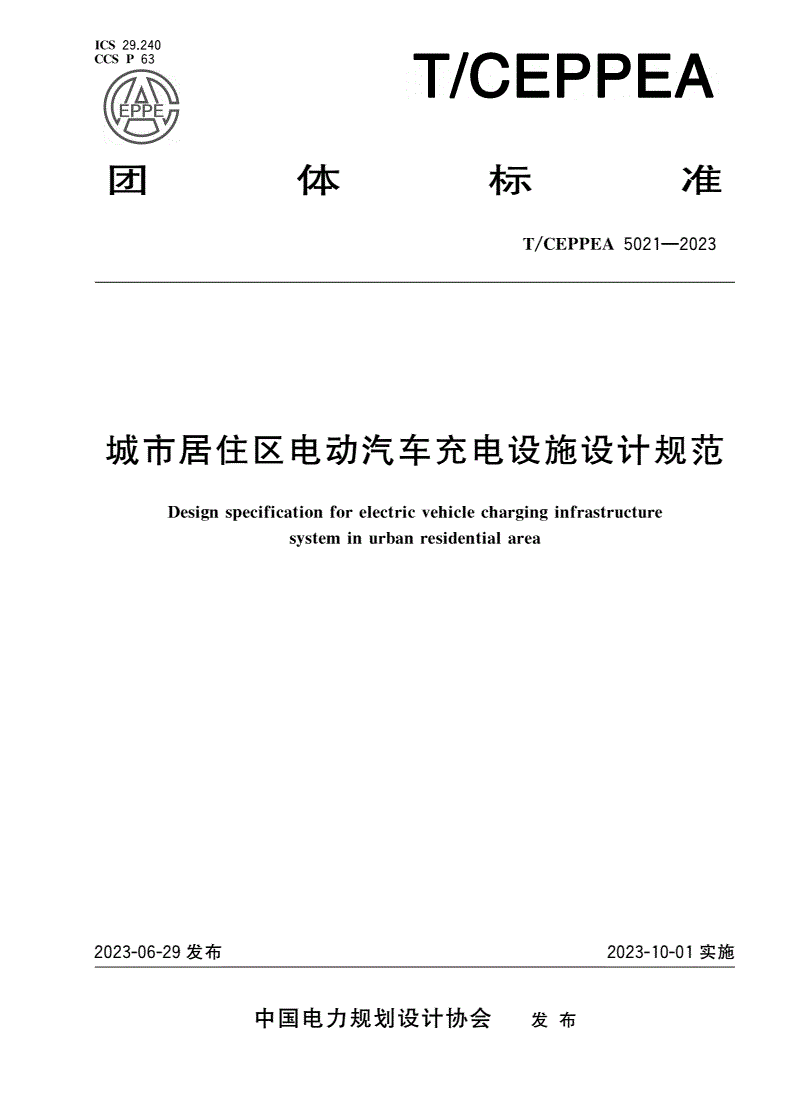

团体标准

T/CEPPEA5021—2023

城市居住区电动汽车充电设施设计规范

Designspecificationforelectricvehiclecharginginfrastructure

systeminurbanresidentialarea

2023-06-29发布2023-10-01实施

中国电力规划设计协会发布

T/CEPPEA5021—2023

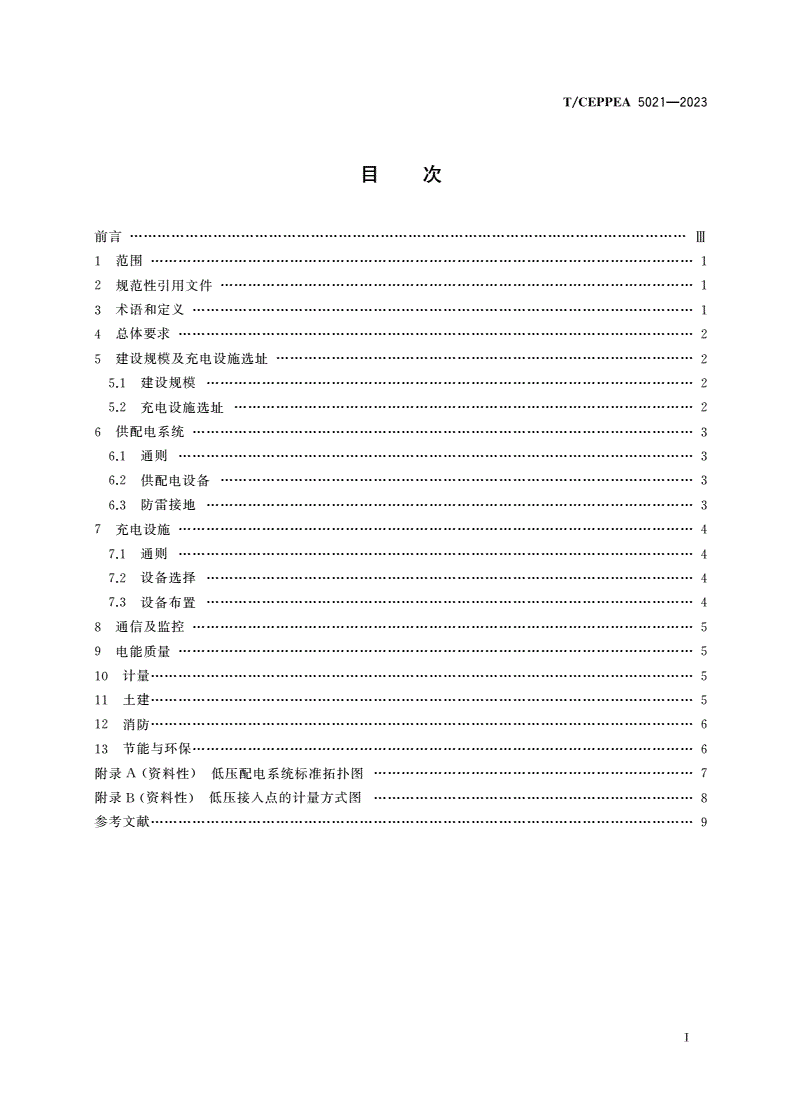

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

总体要求

4…………………2

建设规模及充电设施选址

5………………2

建设规模

5.1……………2

充电设施选址

5.2………………………2

供配电系统

6………………3

通则

6.1…………………3

供配电设备

6.2…………………………3

防雷接地

6.3……………3

充电设施

7…………………4

通则

7.1…………………4

设备选择

7.2……………4

设备布置

7.3……………4

通信及监控

8………………5

电能质量

9…………………5

计量

10………………………5

土建

11………………………5

消防

12………………………6

节能与环保

13………………6

附录资料性低压配电系统标准拓扑图

A()……………7

附录资料性低压接入点的计量方式图

B()……………8

参考文献

………………………

9

Ⅰ

T/CEPPEA5021—2023

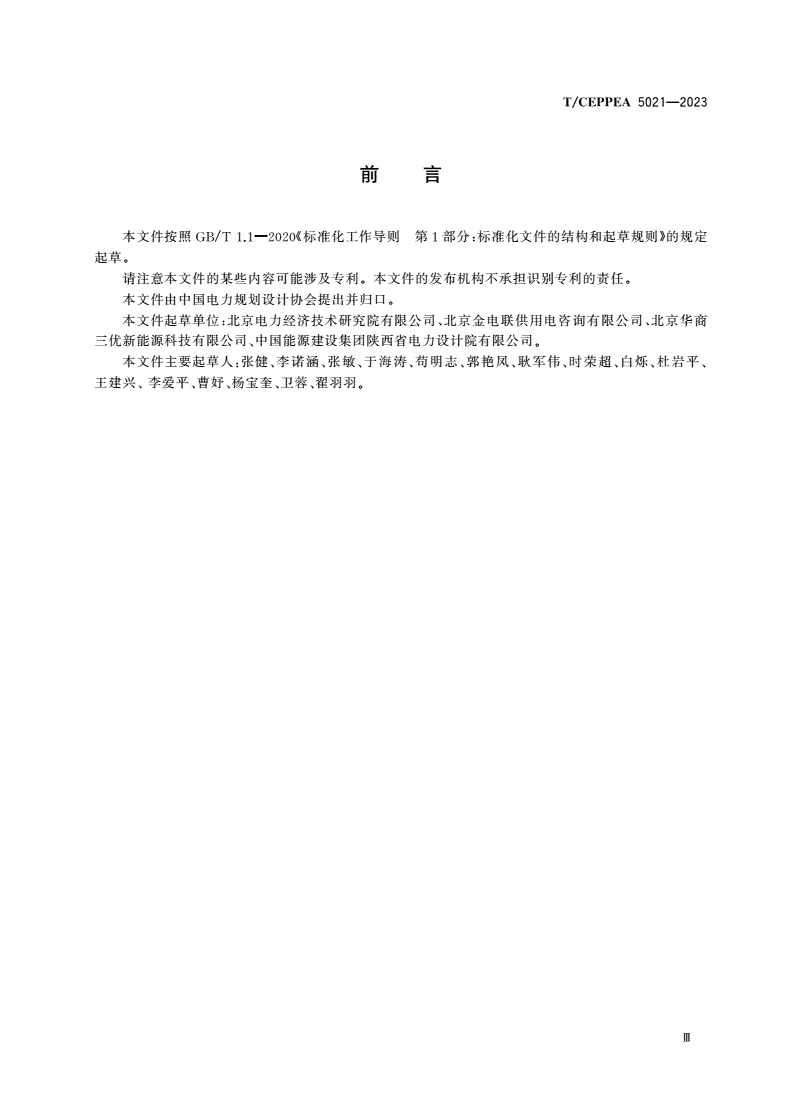

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国电力规划设计协会提出并归口

。

本文件起草单位北京电力经济技术研究院有限公司北京金电联供用电咨询有限公司北京华商

:、、

三优新能源科技有限公司中国能源建设集团陕西省电力设计院有限公司

、。

本文件主要起草人张健李诺涵张敏于海涛苟明志郭艳凤耿军伟时荣超白烁杜岩平

:、、、、、、、、、、

王建兴李爱平曹妤杨宝奎卫蓉翟羽羽

、、、、、。

Ⅲ

T/CEPPEA5021—2023

城市居住区电动汽车充电设施设计规范

1范围

本文件规定了城市居住区电动汽车充电设施设计的总体要求建设规模及充电设施选址供配电系

、、

统充电设施通信及监控电能质量计量土建消防节能与环保等设计技术要求

、、、、、、、。

本文件适用于城市新建及已建居住区内电动汽车充电设施的设计

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

声环境质量标准

GB3096

电能质量公用电网谐波

GB/T14549

电动汽车传导充电系统第部分通用要求

GB/T18487.11:

低压电涌保护器第部分低压配电系统的电涌保护器选择和使用

GB/T18802.12(SPD)12:

导则

电动汽车传导充电用连接装置第部分通用要求

GB/T20234.11:

电动汽车交流充电桩电能计量

GB/T28569

电动汽车非车载充电机电能计量

GB/T29318

建筑地基基础设计规范

GB50007

建筑给水排水设计标准

GB50015

建筑照明设计标准

GB50034

及以下变电所设计规范

GB5005320kV

低压配电设计规范

GB50054

交流电气装置的接地设计规范

GB/T50065

建筑灭火器配置设计规范

GB50140

汽车加油加气加氢站技术标准

GB50156

室外作业场地照明设计标准

GB50582

电动汽车分散充电设施工程技术标准

GB/T51313

电动汽车非车载传导式充电机技术条件

NB/T33001

电动汽车交流充电桩技术条件

NB/T33002

3术语和定义

下列术语和定义适用于本文件

。

31

.

城市居住区urbanresidentialarea

城市中相对封闭独立的住宅小区以及住宅建筑相对集中布局的区域

、,。

1

T/CEPPEA5021—2023

来源有修改

[:GB50180—2018,2.0.1,]

32

.

公共充电设施publicchargingfacilities

城市居住区内为居民电动汽车提供公共充电服务的设施

。

33

.

个人充电设施personalchargingfacilities

城市居住区内私人拥有的为电动汽车提供充电服务的设施

。

4总体要求

41应贯彻执行国家有关法律法规技术标准和节能环保政策做到技术先进安全可靠经济合理使

.、,、、、

用便利

。

42城市居住区内充电设施宜与居住区内整体协调一致
