T/CEPPEA 5023-2023 风光储充一体化充电站设计规范

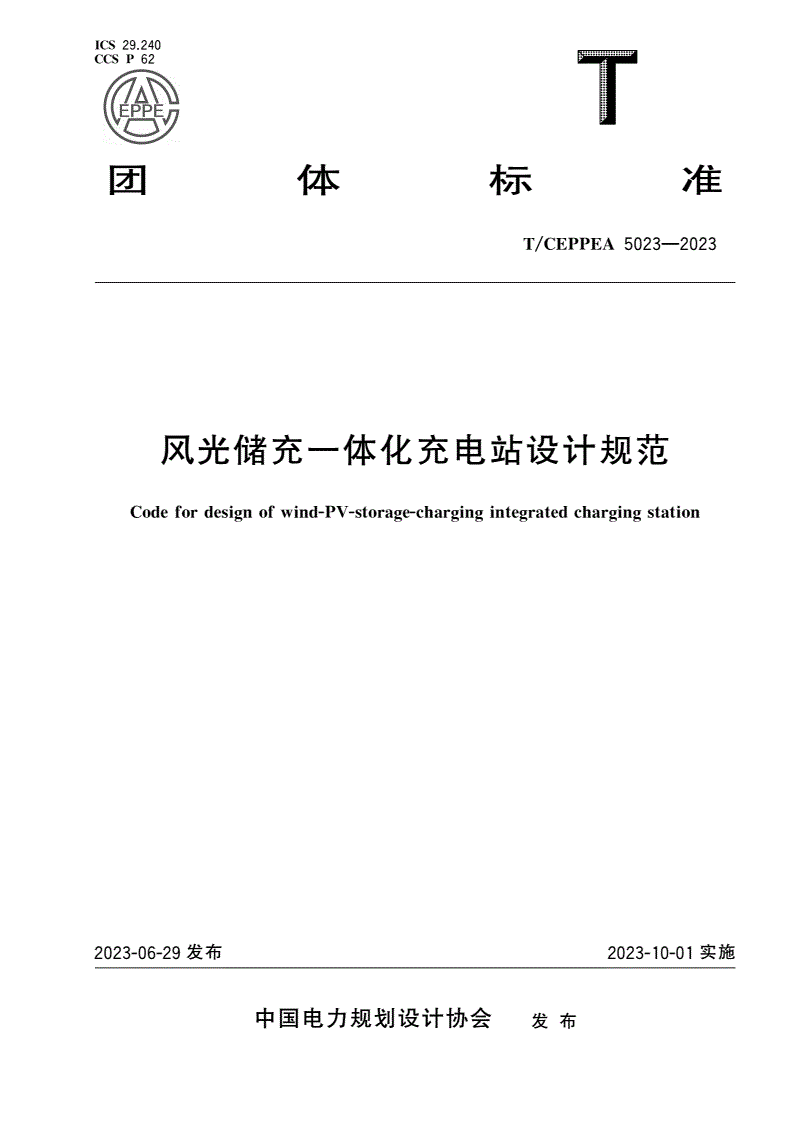

ICS29240

CCSP.62

团体标准

T/CEPPEA5023—2023

风光储充一体化充电站设计规范

Codefordesignofwind-PV-storage-chargingintegratedchargingstation

2023-06-29发布2023-10-01实施

中国电力规划设计协会发布

T/CEPPEA5023—2023

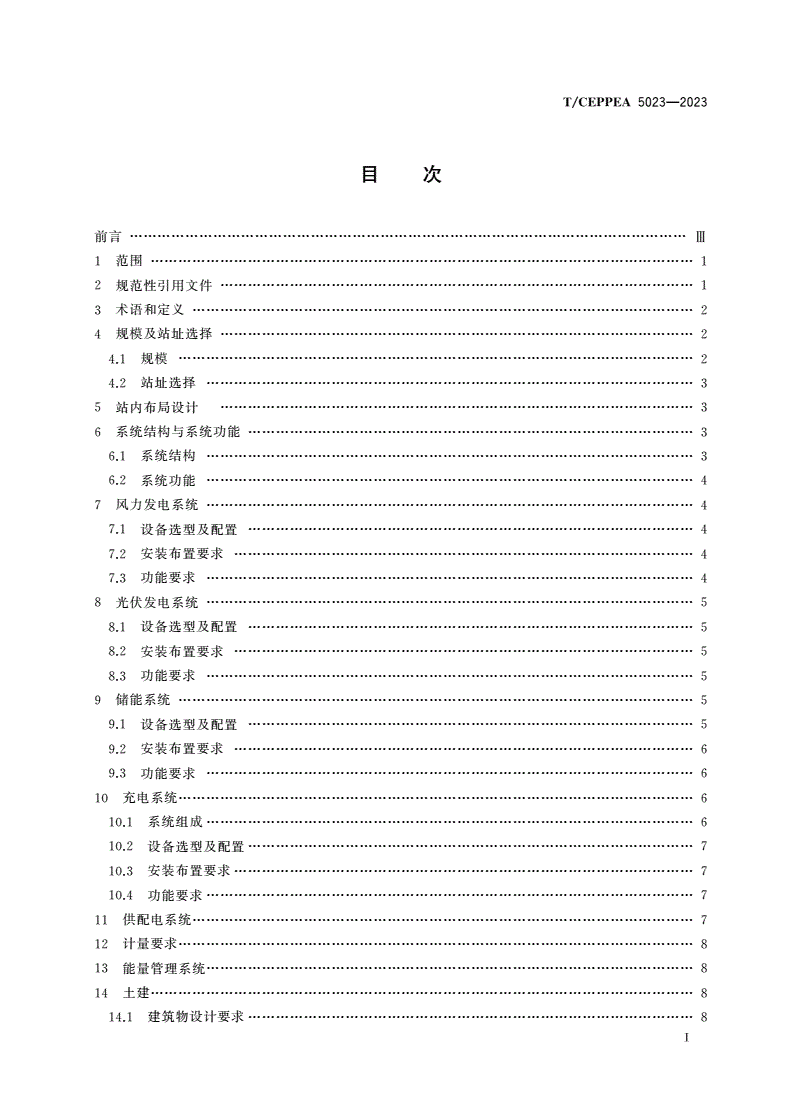

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………2

规模及站址选择

4…………………………2

规模

4.1…………………2

站址选择

4.2……………3

站内布局设计

5…………………………3

系统结构与系统功能

6……………………3

系统结构

6.1……………3

系统功能

6.2……………4

风力发电系统

7……………4

设备选型及配置

7.1……………………4

安装布置要求

7.2………………………4

功能要求

7.3……………4

光伏发电系统

8……………5

设备选型及配置

8.1……………………5

安装布置要求

8.2………………………5

功能要求

8.3……………5

储能系统

9…………………5

设备选型及配置

9.1……………………5

安装布置要求

9.2………………………6

功能要求

9.3……………6

充电系统

10…………………6

系统组成

10.1……………6

设备选型及配置

10.2……………………7

安装布置要求

10.3………………………7

功能要求

10.4……………7

供配电系统

11………………7

计量要求

12…………………8

能量管理系统

13……………8

土建

14………………………8

建筑物设计要求

14.1……………………8

Ⅰ

T/CEPPEA5023—2023

构筑物设计要求

14.2……………………8

辅助设施

14.3……………9

照明

14.4…………………9

给排水

14.5………………9

供暖通风

14.6……………9

消防

15………………………9

附录资料性风光储充一体化充电站典型拓扑

A()……………………11

附录资料性监控系统采集的数据

B()…………………13

附录资料性并网点说明

C()……………14

参考文献

……………………15

Ⅱ

T/CEPPEA5023—2023

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国电力规划设计协会提出并归口

。

本文件起草单位北京电力经济技术研究院有限公司北京金电联供用电咨询有限公司北京华商

:、、

三优新能源科技有限公司许继电源有限公司国网北京市电力公司电力科学研究院中国电力科学研

、、、

究院有限公司上海电力设计院有限公司北京海博思创科技股份有限公司山东鲁软数字科技有限公

、、、

司智慧能源分公司

。

本文件主要起草人李锐腾宋倩杨然静刘满圆王方敏张晓颖王婷婷卢晓丹曹加胜周爽

:、、、、、、、、、、

王智徐汀杜岩平李爱平邓守城朱康福卢高庆张东磊王立永李香龙陈熙李涛永唐攀攀徐

、、、、、、、、、、、、、

以强佘青汀彭益成杨洸陈鹏张成程杨宁高先进

、、、、、、、。

Ⅲ

T/CEPPEA5023—2023

风光储充一体化充电站设计规范

1范围

本文件规定了风光储充一体化充电站设计的规模及站址选择系统架构光伏发电系统风力发电

、、、

系统储能系统充电系统供配电系统计量要求能量管理系统土建消防等设计技术要求

、、、、、、、。

本文件适用于采用及以下电压等级接入电网的整车充电模式的风光储充一体化充电站

20kV

设计

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

外壳防护等级代码

GB/T4208(IP)

地面用晶体硅光伏组件设计鉴定和定型

GB/T9535

电能质量供电电压偏差

GB/T12325

剩余电流动作保护装置安装和运行

GB/T13955

继电保护和安全自动装置技术规程

GB/T14285

电能质量公用电网谐波

GB/T14549

电能质量电力系统频率偏差

GB/T15945

小型风力发电机组

GB/T17646

风力发电机组设计要求

GB/T18451.1

所有部分电动汽车传导充电系统

GB/T18487()

风力发电机组装配和安装规范

GB/T19568

风电场接入电力系统技术规定第部分陆上风电

GB/T19963.11:

所有部分电动汽车传导充电用连接装置

GB/T20234()

信息安全技术网络基础安全技术要求

GB/T20270

电动汽车非车载传导式充电机与电池管理系统之间的通信协议

GB/T27930

光伏发电系统接入配电网技术规定

GB/T29319

图形标志电动汽车充换电设施标志

GB/T31525

工业自动化和控制系统网络安全可编程序控制器第部分系统要求

GB/T33008.1(PLC)1:

分布式电源并网技术要求

GB/T33593

电化学储能系统储能变流器技术规范

GB/T34120

电力储能用电池管理系统

GB/T34131

光伏发电站汇流箱技术要求

GB/T34936

微电网监控系统技术规范

GB/T36270

电力储能用锂离子电池

GB/T36276

电化学储能电站安全规程

GB/T42288

建筑给水排水设计标准

GB50015

1

T/CEPPEA5023—2023

建筑设计防火规范年版

GB50016(2018)

工业建筑供暖通风与空气调节设计规范

GB50019

低压配电设计规范

GB50054

建筑物防雷设计规范

GB50057

爆炸危险环境电力装置设计规范

GB50058

交流电气装置的过电压保护和绝缘配合设计规范

GB/T50064

交流电气装置的接地设计规范

GB/T50065

火灾自动报警系统设计规范

GB50116

建筑灭火器配置设计规范

GB50140

汽车加油加气加氢站技术标准

GB50156

电力工程电缆设计标准

GB50217

安全防范工程技术标准

GB50348

视频安防监控系统工程设计规范

GB50395

光伏发电站设计规范

GB50797

电动汽车充电站设计规范

GB50966

电化学储能电站设计规范

GB51048

风力发电场设计规范

GB51096

风光储联合发电站设计标准

GB/T51437

电能量计量系统设计规程

DL/T5202

风电场工程微观选址技术规范

NB/T10103

光伏发电工程电气设计规范

NB/T10128

陆上风电场工程风电机组基础设计规范

NB/T10311

光伏并网逆变器技术规范

NB/T32004

3术语和定义

下列术语和定义适用于本文件

。

31

.

风光储充一体化充电站wind-PV-storage-chargingintegratedchargingstation

由风力发电光伏发电电化学储能电动汽车充电组合组成实现发电储能充电一体化的充电站

、、、,、、。

注分为风力发电光伏发电电化学储能电动汽车充电一体化充电站风力发电电化学储能电动汽车充电一体

:、、、,、、

化充电站光伏发电电化学储能电动汽车充电一体化充电站电化学储能电动汽车充电一体化充电站

,、、,、。

32

.

并网点pointofinterconnectiong

对于有升压站的分布式电源指升压站高压侧母线或节点对于无升压站的分布式电源指分布式

,;,

电源的输出汇总点并网点的定义见附录

。C。

33

.

公共连接点pointofcommoncoupling

用户系统发电或用电接入公用电网的连接处

()。

4规模及站址选择

41规模

.

411风光储充一体化充电站以满足电动汽车充电需求为主要功能结合城镇规划环境供用电设施

..,、、

2

T/CEPPEA5023—2023

等条件选择建设风力发电光伏发电等设施

,、。

412风力光伏发电以及储能设施规模应结合地区总体规划地区自然条件风能资源太阳能资源

..、、、、、

土地接入电网条件以及负荷特性在满足安全可靠经济适用的条件下确定

、,、。

413风光储一体化充电站总体规模以满足充电负荷就地消纳为主剩余电量通过电网消纳

..、、,。

414风光储发电系统容量配比宜符合的要求储能系统容量宜按照风力发电和光伏发

..GB/T51437。

电系统总功率的储能时长进行配比并应综合考虑项目地点的峰谷电价因素满

10%~20%、2h~4h,,

足项目地点相关政策要求和电网接入要求

。

415充电设施的规模宜结合电动汽车类型及保有量电动汽车充电需求车辆的日均行驶里程能耗

..、、

水平综合确定

。

42站址选择

.

421站址的选择应结合地区总体规划电网结构电力负荷交通电动汽车充电需求地区自然条

..、、、、、

件风能资源的分布太阳能资源的分布以及对周围负荷的影响等进行综合考虑并应符合

、、。GB51096、

的规定

GB50797、GB51048、GB50966。

422站址的选择应满足近期所需的场地面积并应根据远期发展规划的需要留有发展余地

..,,。

423站址的选择应考虑与周边加油站加气站等易燃易爆设施的安全距离并应符合的

..、,GB50966

要求

。

424风光储充一体化充电站应满足防洪防涝要求

..。

5站内布局设计

51站区布置应符合中对站区布置的要求并应考虑风力

.GB50797、GB51096、GB51048、GB50966,

发电机组与光伏组件的互相影响

。

52站区整体布置宜合理利用自然地形因地制宜确定竖向布置形式并应与站外已有和规划的道路

.
