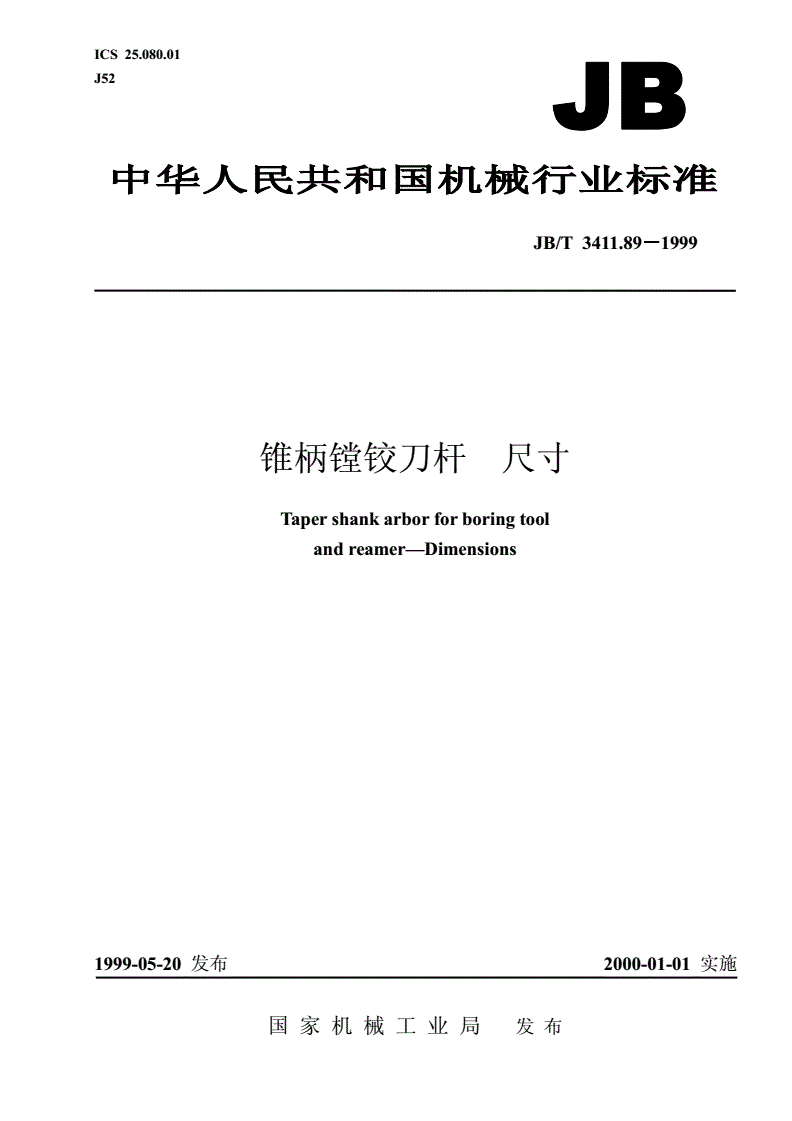

JB/T 3411.89-1999 锥柄镗铰刀杆 尺寸

ICS25.080.01

J52

JB/T3411.89999－－－1

锥柄镗铰刀杆尺寸

Tapershankarborforboringtool

andreamer—Dimensions

1999-05-20发布2000-01-01实施

国家机械工业局发布

中华人民共和国机械行业标准

JB/T3411.89－－－－1999

锥柄镗铰刀杆尺寸

代替JB3500—83

Tapershankarborforboringtool

andreamer—Dimensions

1范围

本标准规定了锥柄镗铰刀杆的型式和尺寸。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T1443—1996机床和工具柄用自夹圆锥

JB/T3411.83—1999锥柄90°镗刀杆尺寸

3型式和尺寸

型式和尺寸按下图和表的规定。

4标记

标记示例：

莫氏圆锥6号，刀孔尺寸b1×b2为Ⅰ系列，D=80mm，L=560mm的锥柄镗铰刀杆：

镗刀杆6–Ⅰ80×560JB/T3411.89—1999

国家机械工业局1999-05-20批准2000-01-01实施

1

JB/T3411.89－－－－1999

刀孔尺寸

圆锥号

DD0ⅠⅡ

莫氏米制

b1b2b1b2

2530~50820820

3240~651025

4

4050~80

1235

5060~100

1225

3240~651025

4050~80

1235
