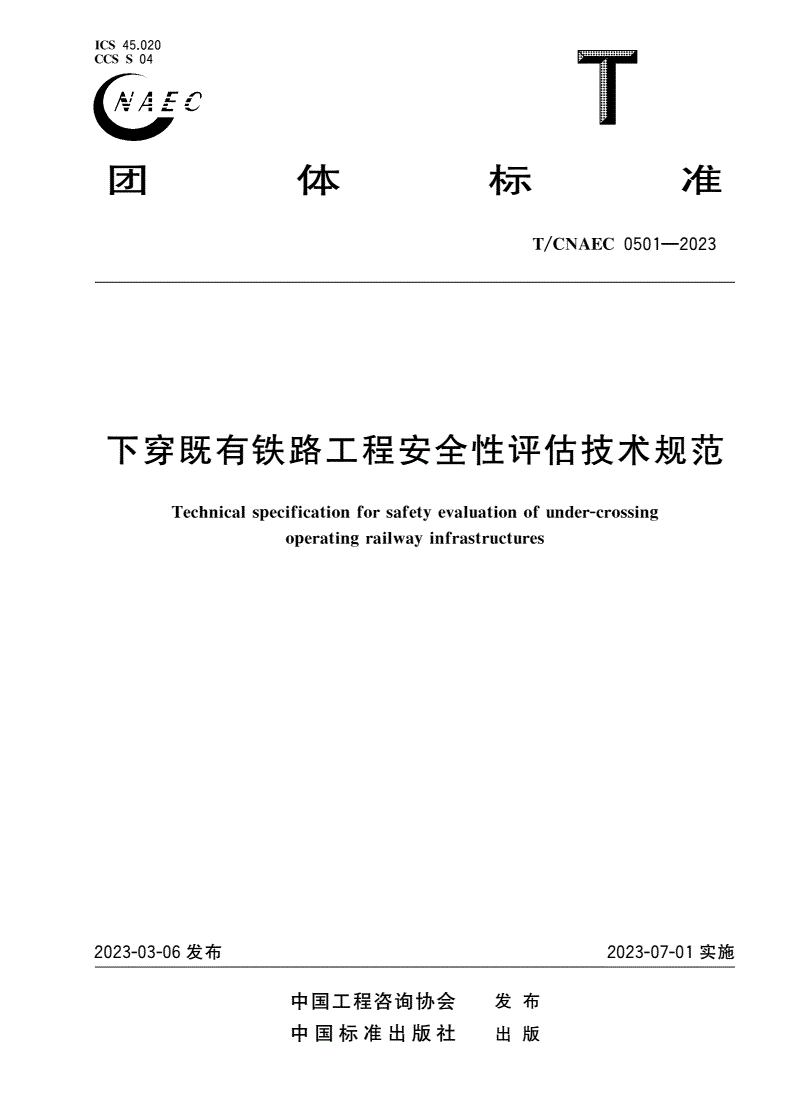

T/CNAEC 0501-2023 下穿既有铁路工程安全性评估技术规范

ICS45020

CCSS0.4

团体标准

T/CNAEC0501—2023

下穿既有铁路工程安全性评估技术规范

Technicalspecificationforsafetyevaluationofunder-crossing

operatingrailwayinfrastructures

2023-03-06发布2023-07-01实施

中国工程咨询协会发布

中国标准出版社出版

T/CNAEC0501—2023

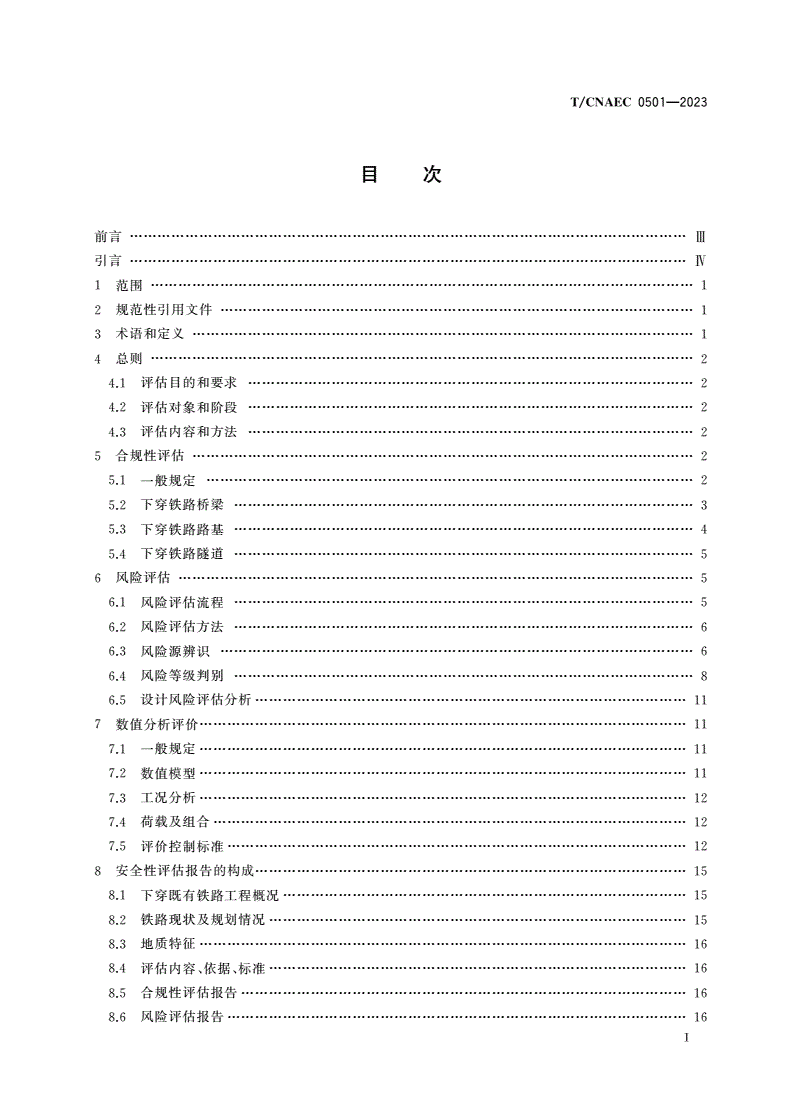

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

总则

4………………………2

评估目的和要求

4.1……………………2

评估对象和阶段

4.2……………………2

评估内容和方法

4.3……………………2

合规性评估

5………………2

一般规定

5.1……………2

下穿铁路桥梁

5.2………………………3

下穿铁路路基

5.3………………………4

下穿铁路隧道

5.4………………………5

风险评估

6…………………5

风险评估流程

6.1………………………5

风险评估方法

6.2………………………6

风险源辨识

6.3…………………………6

风险等级判别

6.4………………………8

设计风险评估分析

6.5…………………11

数值分析评价

7……………11

一般规定

7.1……………11

数值模型

7.2……………11

工况分析

7.3……………12

荷载及组合

7.4…………………………12

评价控制标准

7.5………………………12

安全性评估报告的构成

8…………………15

下穿既有铁路工程概况

8.1……………15

铁路现状及规划情况

8.2………………15

地质特征

8.3……………16

评估内容依据标准

8.4、、………………16

合规性评估报告

8.5……………………16

风险评估报告

8.6………………………16

Ⅰ

T/CNAEC0501—2023

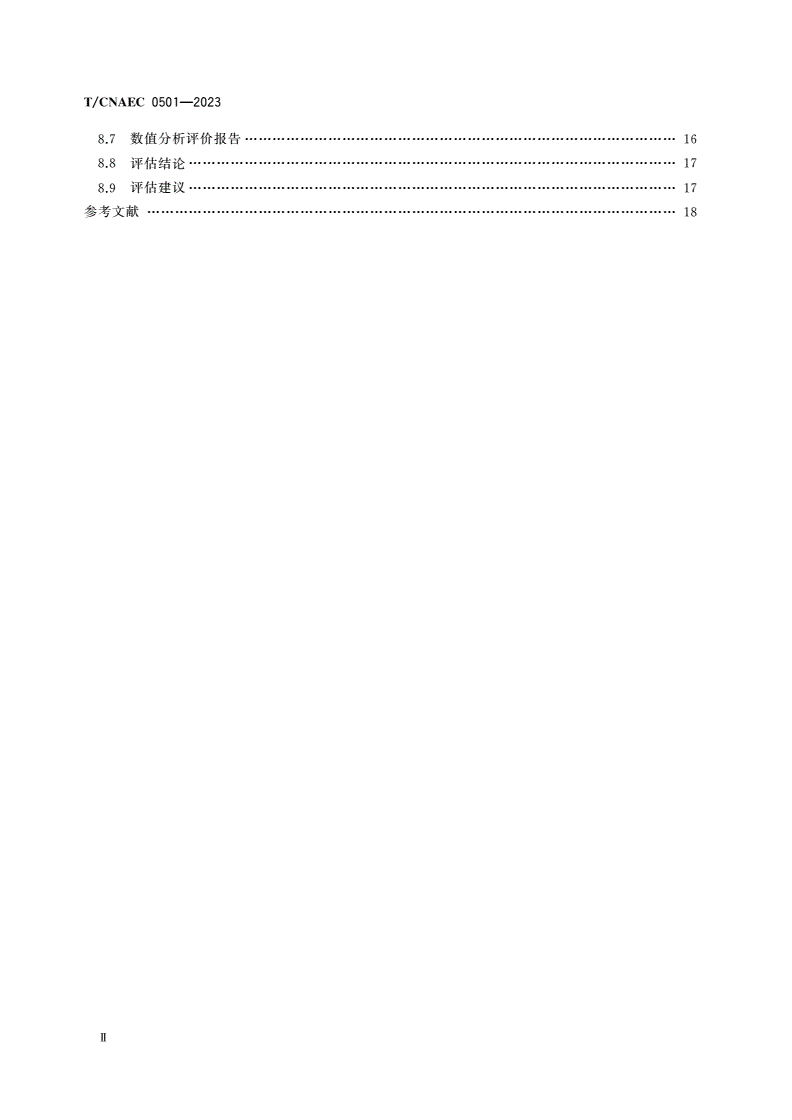

数值分析评价报告

8.7…………………16

评估结论

8.8……………17

评估建议

8.9……………17

参考文献

……………………18

Ⅱ

T/CNAEC0501—2023

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国工程咨询协会提出并归口

。

本文件由中铁第五勘察设计院集团有限公司负责技术内容的解释

。

本文件起草单位中铁第五勘察设计院集团有限公司中国铁路设计集团有限公司中铁第四勘察

:、、

设计院集团有限公司中铁工程设计咨询集团有限公司中南大学北京交通大学北京达飞安评管理顾

、、、、

问有限公司

。

本文件主要起草人刘金国王舜尧徐勇江荣丰庞元志赵大亮严爱国刘建军杨巍田山坡

:、、、、、、、、、、

张军宋旭明王淑敏王保华杨孟刚雷涛卢文良曹艳梅盛兴旺许三平徐青董沂鑫石新艳

、、、、、、、、、、、、、

王洪潮汤成江

、。

本文件主要审查人刘椿马慧君顾建新李光耀张斌周解慧蒋泽军周国锋孟国清曹全

:、、、、、、、、、、

徐俊郭荣科谭生永马志富马明韩学芳王彦于新军张立文朱海英

、、、、、、、、、。

Ⅲ

T/CNAEC0501—2023

引言

随着国家铁路网建设的逐渐完善和城市交通的不断发展为完善地区路网提高交通通行能力促

,、、

进地区经济发展邻近铁路营业线的工程建设数量与需求日益增多公路与市政工程下穿

,。TB10182《

高速铁路技术规程规定了公路与市政工程下穿高速铁路设计施工及监测技术要求邻近

》、,TB10314《

铁路营业线施工安全监测技术规程规定了邻近铁路营业线施工安全监测的内容与关键控制指标国

》,《

铁集团关于加强涉铁工程管理的指导意见铁工电号及各铁路局相关涉铁工程管理办法均

》(〔2021〕85)

对涉铁工程应有安全专篇或进行安全性评估做出了相关要求但缺乏涉铁工程铁路实施对铁路运营设

,

备设施安全性评估的通用技术标准为规范贯彻安全优先的原则在全面总结和吸纳下穿既有铁路工

。、,

程安全性评估实践经验和科研成果的基础上编制本文件

,。

下穿既有铁路工程安全性评估技术规范与公路与市政工程下

T/CNAEC0501《》TB10182—2017《

穿高速铁路技术规程邻近铁路营业线施工安全监测技术规程

》、TB10314—2021《》、JT/T1311—2020

公路铁路交叉路段技术要求共同构成用来指导下穿既有铁路工程建设以保障铁路运营安全的系列

《》

标准

。

Ⅳ

T/CNAEC0501—2023

下穿既有铁路工程安全性评估技术规范

1范围

本文件规定了下穿既有铁路工程安全性评估的总则合规性评估风险评估数值分析评价安全性

、、、、

评估报告的构成

。

本文件适用于公路市政工程河道工程铁路城市轨道交通以及各类管线下穿已投入运营的高速

、、、、

铁路普速铁路的安全评估活动下穿城市轨道交通线路工程的安全性评估工作参考本文件上跨并

、。。、

行邻近既有铁路工程的安全性评估参照本文件下穿在建铁路工程的安全性评估工作参照本文件

、。。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

建筑地基处理技术规范

JGJ79

建筑基坑支护技术规程

JGJ120

公路铁路交叉路段技术要求

JT/T1311

铁路桥涵设计规范

TB10002—2017

公路与市政工程下穿高速铁路技术规程

TB10182

邻近铁路营业线施工安全监测技术规程

TB10314

铁路建设工程风险管理技术规范

Q/CR9006—2014

3术语和定义

下列术语和定义适用于本文件

。

31

.

安全性评估safetyevaluation

为保证下穿既有铁路工程施工及运营期间既有铁路运营设备设施的安全通过定性定量相结合的

,、

方法给出评估结论和建议为工程安全建设铁路安全运营提供指导

,,、。

32

.

铁路运营设备设施equipmentandfacilitiesofrailwayoperation

铁路工务桥梁隧道路基轨道等供电电务通信信号以及房建站台站房人行天桥地

(、、、)、、(、)(、、、

道等设备设施

)。

33

.

数值分析评价numericalanalysisevaluation

采用有限元法等手段仿真模拟下穿既有铁路工程对铁路运营设备设施的影响通过数值计算获得

,

铁路运营设备设施受到影响的相关数据并按控制指标进行定量评估的过程

,。

34

.

附加变形值additionaldeformation

描述铁路运营设备设施受下穿既有铁路工程施工及运营影响产生的变形变化大小的数值

。

1

T/CNAEC0501—2023

35

.

边界条件boundarycondition

在数值模拟中根据结构地形地质水文等实际情况建立数值模型所需的外部约束条件

,、、、,。

36

.

风险源辨识identificationofrisksources

根据下穿既有铁路工程项目涉及的自然风险地质风险技术风险等识别风险因素及其诱发的风

、、,

险等级

。

4总则

41评估目的和要求

.

411为统一下穿既有铁路工程安全性评估工作的技术要求保障铁路运营安全特制定本文件

..,,。

412下穿既有铁路工程安全性评估应符合铁路各项规定经评估的各风险点应满足安全可控施工

..。、

工艺成熟对铁路影响小的要求

、。

413下穿既有铁路工程安全性评估的方法和流程在满足本文件的同时还应符合我国现行相关技术

..,

标准规范的要求

、。

42评估对象和阶段

.

421安全性评估的对象是下穿既有铁路工程影响范围内的既有铁路运营设备设施主要包括铁路

..。

桥涵路基隧道轨道接触网支柱塔杆站房风雨棚等

、、、、、、、。

422安全性评估宜在下穿既有铁路工程初步设计方案设计阶段完成

..()。

43评估内容和方法

.

431安全性评估应全面识别下穿既有铁路工程建设期及运营期可能危害既有铁路运营安全的风险

..。

通过开展合规性评估风险评估和数值分析评价提出评估结论及建议并形成安全评估报告

、,。

432安全性评估应采用定性与定量相结合的方法

..。

5合规性评估

51一般规定

.

511评估范围

..

合规性评估应明确评估工作范围下穿既有铁路工程是否与规划预留铁路线路冲突位于枢纽范围

,;

内时是否符合铁路总体规划要求评估范围应包含受下穿既有铁路工程影响的铁路运营设备设施及

,。

可能对铁路运营设备设施产生影响的工程内容下穿既有铁路工程对铁路造成影响的范围按

。TB10314

执行

。

512评估前的核查工作

..

合规性评估前应对下穿既有铁路工程的设计文件和设计方案进行核查主要包括

,:

设计文件是否符合铁路有关规划是否满足与铁路相关的国家标准行业标准中国国家铁路

a),、、

集团有限公司以及工程所在铁路辖区的管理规定

;

设计文件是否调查并掌握了既有铁路运营设备设施的结构形式基础形式地质资料等以及

b)、、,

运营过程中是否出现过损伤病害等应以既有铁路现状和铁路运营设备设施检测报告作为评

、,

估依据

;

2

T/CNAEC0501—2023

下穿既有铁路工程的设计方案是否全范围考虑对铁路运营设备设施的影响在保证安全的前

c)。

提下下穿既有铁路工程应优先选用对既有运营设备设施扰动小施工便利经济性好的技术

,、、

方案

。

513评估内容

..

5131合规性评估应结合地形地貌综合分析下穿既有铁路工程的范围下穿位置交叉角度结构形

...,、、、

式覆土厚度线路加固基坑防护止水方式施工方法等是否满足铁路安全要求是否符合相关设计规

、、、、、,

范中国国家铁路集团有限公司及其所在铁路辖区的管理要求

、。

5132评估应在分析铁路运营设备设施现状并确定控制指标值的基础上综合评定穿越段设计方案

...,

和铁路运营设备设施保护措施的可行性及安全性分析下穿既有铁路工程穿越段施工全过程及运营阶

,

段可能诱发铁路运营设备设施各种风险的影响因素并开展定性与定量分析

,。

5133评估应分析下穿既有铁路工程中使用的大型施工机械设备对既有铁路可能会造成的风险

...。

5134评估应分析下穿既有铁路工程的施工运营期间对铁路检修通道及排水设备造成的影响

...、。

5135对影响铁路安全运营的基坑工程基坑支护结构应按一级安全等级进行评估

...,JGJ120。

514评估结论和建议

..

5141合规性评估结论应针对下穿既有铁路工程设计与条文符合性情况提出明确的结论意见明确

...,

设计是否合规设计文件中若存在不满足相关规范管理文件中非强制性条文时合规性评估结论应给

。、,

出明确意见

。

5142结合评估分析结果安全性评估报告宜给出工程对铁路的影响范围以便于相关部门确定铁路

...,,

运营设备设施的监测范围并确保影响既有铁路安全的工程由具备相应资质的单位设计及施工

,。

52下穿铁路桥梁

.

521基本要求

..

5211下穿铁路桥梁应符合的有关规定下穿高速铁路桥梁应符合的规定

...JT/T1311,TB10182。

5212当穿越框架桥时除应检算新增荷载与原设计荷载工况重新组合后的地基承载力沉降位移是

...,、

否满足要求必要时应检算框架桥内力和配筋是否满足设计要求

,。

5213当穿越框架桥时若影响范围包含两侧路基或过渡段时应满足的要求

...,,5.3。

522桥梁工程下穿

..

5221应对梁体施工方法及其影响进行评估

...。

5222采用架桥机架梁时应对架梁机具及其施工方法对铁路运营设备设施的影响进行评估

...,。

根据铁路桥下可利用的净高净宽拟定架桥机的作业状态和空间规格据此选择架桥机型号

a)、,。

应评估设计文件的架桥机选型避免架桥机成为设计方案的控制因素

,。

道路桥梁采用吊车架梁时吊车处地基应满足沉降及稳定性的要求吊车作业时吊臂易侵入铁

b),;

路限界或者碰撞铁路运营设备设施须严格核实吊车站位的合理性

,,。

架梁施工中当边梁距离铁路桥墩较近架桥机和吊车架设风险较大时可考虑横向顶推方式

c),,,

架设

。

5223应对桥梁基础等工程的施工及防护措施进行评估

...。

5224当运梁通道穿越铁路时应对运梁通道进行评估

...,。

523桩板结构下穿

..

5231评估分析中桩板结构不宜简化为弹性地基梁受力模式

...,。

3

T/CNAEC0501—2023

5232应对板桩结构的路面板施工方法及其影响进行评估

...。

5233应对桩板结构的基础施工方法及防护措施地基加固措施进行评估

...
