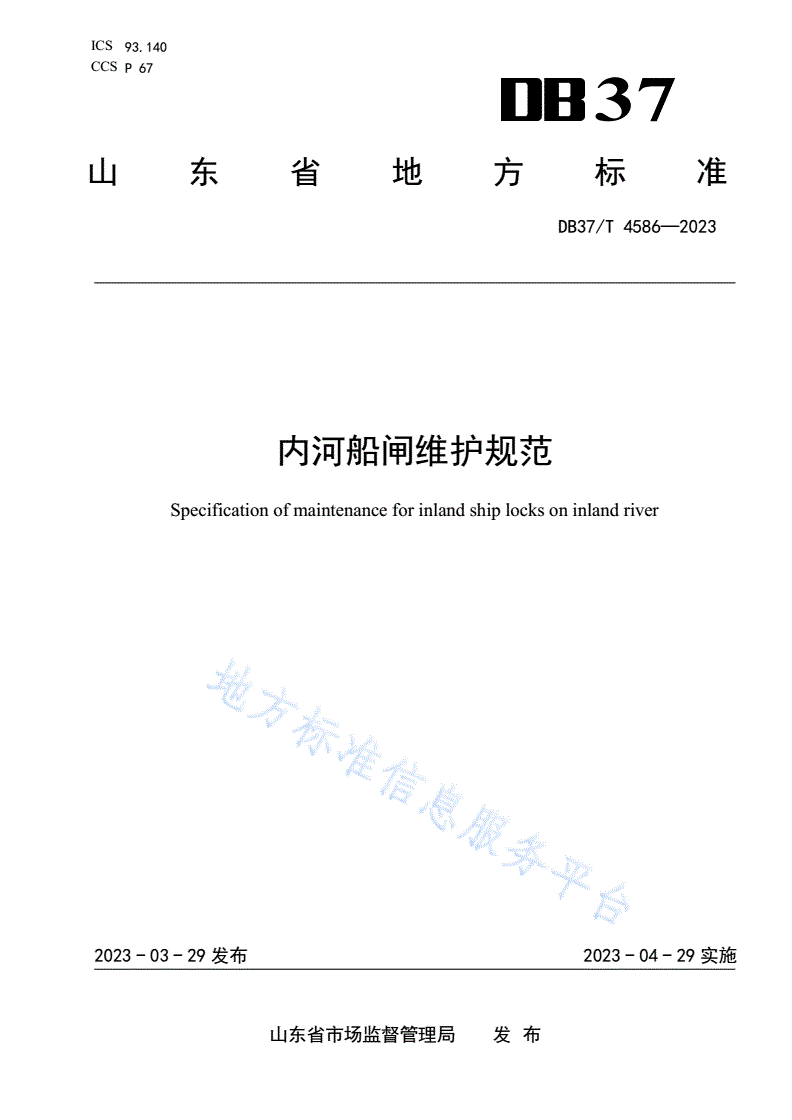

DB37/T 4586-2023 内河船闸维护规范

ICS93.140

CCSP67

37

山东省地方标准

DB37/T4586—2023

内河船闸维护规范

Specificationofmaintenanceforinlandshiplocksoninlandriver

2023-03-29发布2023-04-29实施

山东省市场监督管理局发布

DB37/T4586—2023

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4缩略语.............................................................................2

5基本要求...........................................................................2

6闸门维护...........................................................................2

6.1一般规定.......................................................................2

6.2日常巡检.......................................................................3

6.3定期保养.......................................................................3

6.4修理...........................................................................3

7阀门维护...........................................................................4

7.1一般规定.......................................................................4

7.2日常巡检.......................................................................5

7.3定期保养.......................................................................5

7.4修理...........................................................................5

8液压启闭机维护.....................................................................6

8.1一般规定.......................................................................6

8.2日常巡检.......................................................................6

8.3定期保养.......................................................................6

8.4修理...........................................................................6

9电气维护...........................................................................7

9.1一般规定.......................................................................7

9.2日常巡检.......................................................................8

9.3定期保养.......................................................................8

9.4修理...........................................................................9

10水工建筑物及附属设施维护.........................................................10

10.1一般规定.....................................................................10

10.2日常巡检.....................................................................10

10.3定期保养.....................................................................11

10.4修理.........................................................................11

附录A（资料性）日常巡查记录表......................................................13

附录B（资料性）维护记录表..........................................................14

附录C（资料性）沉降位移观测记录表..................................................15

I

DB37/T4586—2023

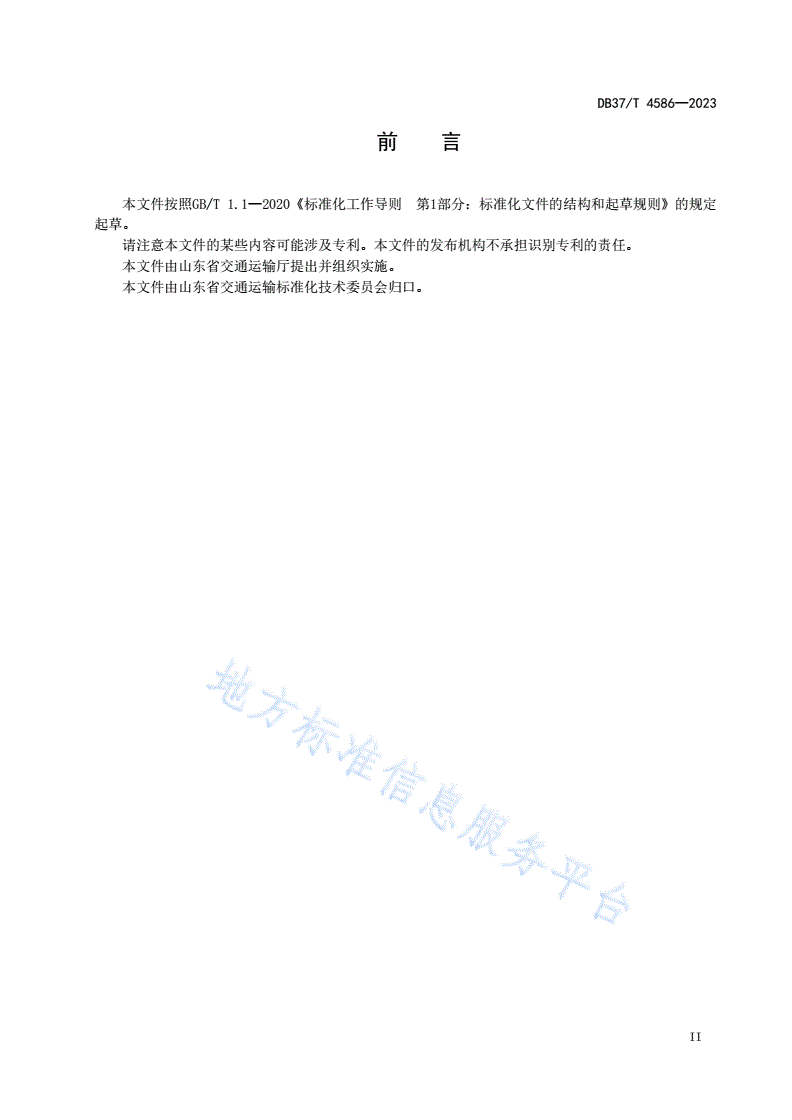

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由山东省交通运输厅提出并组织实施。

本文件由山东省交通运输标准化技术委员会归口。

II

DB37/T4586—2023

内河船闸维护规范

1范围

本文件规定了内河船闸维护的基本要求以及闸门、阀门、液压启闭机、电气、水工建筑物及附属设

施的日常巡检、定期保养、修理的技术要求。

本文件适用于正常运营内河船闸的日常维护技术管理。

本文件不适用于内河船闸的大修。

注：在不引起混淆的情况下，本文件中的“内河船闸”简称为“船闸”。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T14039液压传动油液固体颗粒污染物等级代号

GB/T15622液压缸试验方法

GB50205钢结构工程施工质量验收标准

DL/T596电力设备预防性试验规程

JTS320—2通航建筑物维护技术规范

JTS320—3船闸检修技术规程

NB/SH/T0599L-HM液压油换油指标

SL105水工金属结构防腐蚀规范

3术语和定义

JTS320—2界定的以及下列术语和定义适用于本文件。

3.1

维护maintenance

保养和修理的统称。

[来源：JTS320—2—2018，2.0.2]

3.2

日常巡检routineinspection

对船闸设备设施进行的外观检查、工况观察与记录、简单清洁等，以掌握设备与设施的运行状态，

保证运行过程中的一般异常和故障缺陷及时发现和处理的过程。

3.3

定期保养periodicalmaintenance

在运行过程中，有计划地对船闸集中实施检查、养护、维修等工作，集中处理常规的异常和缺陷，

保持或恢复设备与设施的技术性能的过程。

[来源：JTS320—2—2018，2.0.6，有修改]

1

DB37/T4586—2023

3.4

修理repair

根据日常巡检（3.2）、定期保养（3.3）结果及有关技术经济条件对设备与设施的拆解、检查、换

损、更新，以消除故障状态、恢复设备性能、确认技术参数的过程。

[来源：JTS320—2—2018，2.0.4，有修改]

3.5

抢修urgentrepair

当船闸设备与设施突发事故或出现故障，影响通航安全运行或正常通航时进行的应急修理。

[来源：JTS320—2—2018，2.0.9，有修改]

4缩略语

下列缩略语适用于本文件。

PLC：可编程逻辑控制器模块（ProgrammableLogicController）

5基本要求

5.1船闸维护工作应以恢复原设计性能为原则，并应符合设备设施工程技术文件的要求。

5.2船闸运行应编制维护工作方案，明确维护工作范围和内容，确定设备和设施的维护等级、周期与

要求。

5.3船闸维护应建立工程质量控制体系，制定并严格执行过程控制措施。

5.4船闸维护应建立船闸设备和设施档案，对主要设备和设施制定维护手册，并根据技术状态、运行

条件、运行频繁程度等确定合理的维护周期。

5.5船闸发生事故或设备、设施突然出现重大缺陷、故障，应对其进行专项检查，影响通航安全运行

或正常通航的，应立即组织抢修，并满足JTS320—2和JTS320—3的要求。

5.6船闸维护人员应具备相应的专业技能，特殊工种作业人员应持证上岗。

6闸门维护

6.1一般规定

闸门维护内容主要包括人字闸门和三角闸门的门体结构、支承运转件、导向及止水装置、锁定装置、

埋件、润滑系统等。闸门维护项目与周期应符合表1规定，参见附录A和附录B填写记录。

表1闸门维护项目与周期

类别项目周期

门体结构及相关门体、门龛工作桥、爬梯

润滑系统

日常巡检每天

支承运转件

防撞装置

2

DB37/T4586—2023

表1闸门维护项目与周期（续）

类别项目周期

门体

门体结构及相关限位装置12个月

浮箱

定期保养支承运转件

锁定装置

3个月

止水装置

润滑系统

注：修理周期根据日常巡检和定期保养结果确定。

6.2日常巡检

6.2.1闸门外观应无损坏、变形。

6.2.2闸门应平稳同步运行，无卡阻、跳动、异常振动或声响，开关到位且应能在规定时间内启闭，

关闭状态对中良好、锁定顺畅。

6.2.3闸门门龛内应无异物，止水部件工作区域内应无杂物影响闸门正常运行。

6.2.4润滑系统应满足以下要求：

a)油位正常，管路畅通、固定牢靠，无油脂渗漏；

b)闸门所有转动轴、转动轮、转动铰等部件润滑良好、转动灵活；

c)润滑泵表面清洁、各部件密封良好，运转时压力正常、无异响、无异常发热。

6.2.5顶枢埋固件销轴、止动压板、销钉无脱落或外冒，拉杆及拉座应无裂纹或变形。

6.2.6顶枢调节螺母锁止装置应可靠锁紧，各螺栓螺母应无损坏、松动、变形等现象。

6.2.7人字闸门导卡运行正常，闸门关闭过程中卡舌与导轮不发生卡阻现象；三角闸门锁定装置运行

可靠。

6.2.8交通桥、护栏、爬梯应完好无损。

6.2.9防撞装置应无变形、脱落等现象。

6.3定期保养

6.3.1闸门在除锈后、涂防腐剂前所有焊缝无开裂现象。

6.3.2闸门各部位连接螺栓应无锈损、松动或缺失，否则应及时配齐、拧紧，高强度螺栓应按规定力

矩拧紧；如发生断裂，应及时查明原因并采取相应的措施。

6.3.3闸门浮箱内应无积水，并按不大于表1规定的周期对浮箱的气密性进行定期检测。

6.3.4闸门冬季应无冰冻，除冰后的闸门运行应平稳。

6.3.5闸门水平跳动量应不超过3mm。

6.3.6人字闸门门底限位装置应保持有效，应无松动或脱落；门轴柱及斜接柱承压条应无松动或损坏，

闸门关闭状态下应无错位或漏水。

6.3.7人字闸门、三角闸门启闭时应无漂移，底枢紧固螺栓应无松动或脱落；人字闸门底枢支承插块

应无松动；并按不大于表1规定的周期对人字闸门、三角闸门进行检查。

6.3.8止水橡皮不应与任何非止水部位及混凝土面发生摩擦；止水压板应无变形、损坏，止水紧固螺

栓应无松动、脱落；如止水橡皮出现老化、破裂、变形，应更换。

6.3.9润滑系统工作应正常，润滑点供油应正常，各油杯油量应合适。

6.4修理

3

DB37/T4586—2023

6.4.1闸门门体根据以下情形进行相应修理：

a)门体结构蚀损严重的，应进行强度、刚度和稳定性复核，复核时构件尺寸应采用实测尺寸，

材料的容许应力应根据门体的运行时间，按下列要求进行折减：
