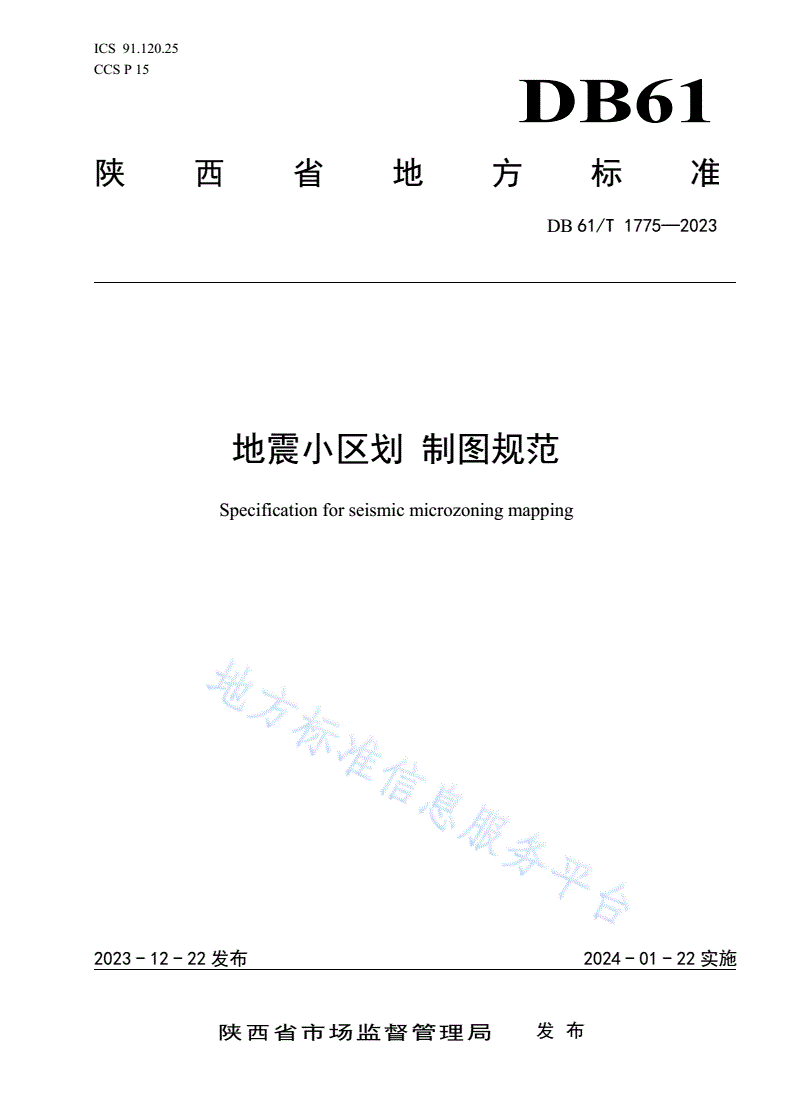

DB61/T 1775-2023 地震小区划 制图规范

ICS91.120.25

CCSP15

DB61

陕西省地方标准

DB61/T1775—2023

地震小区划制图规范

Specificationforseismicmicrozoningmapping

2023-12-22发布2024-01-22实施

陕西省市场监督管理局发布

DB61/T1775—2023

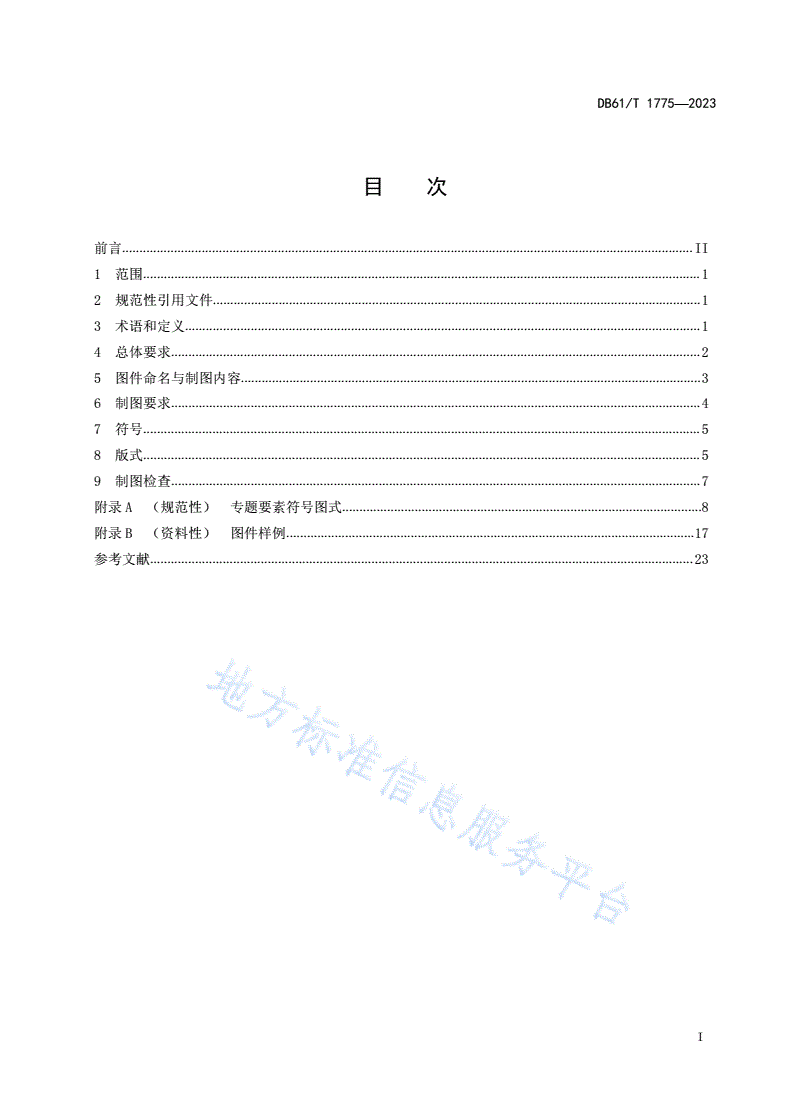

目  次

前言.....................................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4总体要求.........................................................................................................................................................2

5图件命名与制图内容.....................................................................................................................................3

6制图要求.........................................................................................................................................................4

7符号.................................................................................................................................................................5

8版式.................................................................................................................................................................5

9制图检查.........................................................................................................................................................7

附录A（规范性）专题要素符号图式........................................................................................................8

附录B（资料性）图件样例......................................................................................................................17

参考文献.............................................................................................................................................................23

I

DB61/T1775—2023

前  言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由陕西省地震局提出并归口。

本文件起草单位：陕西省地震局、陕西省标准化研究院。

本文件主要起草人：孙哲、韶丹、赵曦、胥鑫、段蕊、马冀、张艺、徐仙鹏、张景、贾宁、李巧意、

范澍田。

本文件首次发布。

联系信息如下：

单位：陕西省地震局

电话：029-88465361

地址：西安市碑林区水文巷4号

邮编：710068

II

DB61/T1775—2023

地震小区划制图规范

1范围

本文件规定了地震小区划图件制作的总体要求、图件命名与制图内容、符号、版式和制图检查的要

求。

本文件适用于地震小区划图件的编制。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T958区域地质图图例

GB/T2260中华人民共和国行政区划代码

GB/T12328综合工程地质图图例及色标

GB/T16820—2009地图学术语

GB17741工程场地地震安全性评价

GB18306—2015中国地震动参数区划图

GB/T24354公共地理信息通用地图符号

GB/T33177国家基本比例尺地图1∶50001∶10000地形图

GB/T33180国家基本比例尺地图1∶250001∶500001∶100000地形图

DB/T531∶50000活动断层填图

DB/T72活动断层探察图形符号

DB61/T1567—2022地震小区划数据库规范

3术语和定义

GB/T16820—2009、GB18306—2015和DB61/T1567—2022界定的以及下列术语和定义适用于本文

件。

3.1

地震小区划seismicmicrozoning

属于地震安全性评价中的Ⅲ级工作，是基于具体场地条件和周围地震地质环境，以地震动等为指标，

对城市或一定区域范围内的地震安全环境进行划分，预测这一范围内可能遭遇到的地震影响分布，包括

地震动小区划和地震地质灾害小区划。

[来源：DB61/T1567—2022，3.1]

1

DB61/T1775—2023

3.2

地震小区划图件seismicmicrozoningmap

用于表达地震小区划数据空间展布特征的专题地图。

3.3

超越概率probabilityofexceedance

某场地遭遇大于或等于给定的地震动参数值的概率。

[来源：GB18306—2015，3.6]

3.4

多遇地震动frequentgroundmotion

相应于50年超越概率为63%的地震动。

[来源：GB18306—2015，3.10]

3.5

基本地震动basisgroundmotion

相应于50年超越概率为10%的地震动。

[来源：GB18306—2015，3.9]

3.6

罕遇地震动raregroundmotion

相应于50年超越概率为2%的地震动。

[来源：GB18306—2015，3.11]

3.7

地理底图geographicbasemap

具备地图数学基础和简略的基本地理要素(水系、居民地、交通线、政区界、地形)，用作专题地图

的骨架和控制的统一地理基础的地图。

[来源：GB/T16820—2009，7.52]

4总体要求

4.1地震小区划图件的编制和公开使用应符合《地图管理条例》和《公开地图内容表示规范》相关要

求。

4.2地震小区划图件编制应符合GB17741的要求，其中涉及活断层探测的相关制图工作应符合DB/T

53及DB/T72的要求。

4.3地震小区划图件编制使用的专题要素应符合DB61/T1567—2022的要求。

4.4坐标系统应采用2000国家大地坐标系；高程系统应采用1985国家高程基准；地图投影应采用高

斯-克吕格投影，分带方式应符合GB/T33177和GB/T33180要求。

4.5地震小区划图件比例尺应在1∶5000～1∶50000之间，根据地震小区划范围和图面内容选择合

理的比例尺。

4.6图幅大小应根据涉及的地震小区划范围决定。

2

DB61/T1775—2023

5图件命名与制图内容

5.1命名

5.1.1地震小区划图件采用“行政区划＋图件类别名称”的方法命名，详见示例。

示例：西安市多遇地震动峰值加速度小区划图

5.1.2行政区划应符合GB/T2260的规定。

5.1.3图件类别名称见表1。

5.2制图内容

5.2.1图件内容应包含地理底图和专题要素。

5.2.2地理底图可包含行政区划图层、居民点图层、水系图层和交通图层等。

5.2.3专题要素见表1。

表1地震小区划图件类别名称与专题要素

序号大类图件类别名称专题要素

1多遇地震动峰值加速度小区划图多遇地震动峰值加速度区划图层

2基本地震动峰值加速度小区划图基本地震动峰值加速度区划图层

3罕遇地震动峰值加速度小区划图罕遇地震动峰值加速度区划图层

地震动

4特定地震动峰值加速度小区划图*特定地震动峰值加速度区划图层

参数

5多遇地震动加速度反应谱特征周期小区划图多遇地震动加速度反应谱特征周期区划图层

小区划图

6基本地震动加速度反应谱特征周期小区划图基本地震动加速度反应谱特征周期区划图层

7罕遇地震动加速度反应谱特征周期小区划图罕遇地震动加速度反应谱特征周期区划图层

8特定地震动加速度反应谱特征周期小区划图*特定地震动加速度反应谱特征周期区划图层

9基本地震地质灾害小区划图基本地震地质灾害区划图层

10罕遇地震地质灾害小区划图罕遇地震地质灾害区划图层

11特定地震地质灾害小区划图*特定地震地质灾害区划图层

12基本地震软土震陷小区划图基本地震软土震陷区划图层

13罕遇地震软土震陷小区划图罕遇地震软土震陷区划图层

地震地质

14特定地震软土震陷小区划图*特定地震软土震陷区划图层

灾害

15基本地震地基土液化小区划图基本地震地基土液化区划图层

小区划图

16罕遇地震地基土液化小区划图罕遇地震地基土液化区划图层

17特定地震地基土液化小区划图*特定地震地基土液化区划图层

18基本地震滑坡小区划图基本地震滑坡区划图层

19罕遇地震滑坡小区划图罕遇地震滑坡区划图层

20特定地震滑坡小区划图*特定地震滑坡区划图层

地震小区划滑坡图层、崩塌图层、泥石流图层、地震小区

21地震小区划地质灾害点分布图

辅助图划界线图层

3

DB61/T1775—2023

表1（续）

序号大类图件类别名称专题要素

活动断裂图层、地裂缝图层、地震小区划界

22地震小区划活动断裂（地裂缝）分布图

线图层

钻孔图层、探槽图层、地球物理测点、地脉

动图层、地质剖面线图层、地球物理测线图

23地震小区划场地实际材料图

层、工程地质分区图层、地震小区划界线图

地震小区划层

辅助图工程地质区图层、工程地质亚区图层、工程

24地震小区划工程地质分区图*地质段图层、工程地质界线图层、地震小区

划界线图层

场地类别图层、钻孔图层、地震小区划界线

25地震小区划场地类别图*

图层

26地震小区划地下水水位埋深图*地下水水位埋深图层、地震小区划界线图层

注：标注*为可选项。

6制图要求

6.1地理底图

6.1.1在图廓内绘制省级界、地级市界、县级界和乡、镇、街道界，并标注相应省级行政中心、地级

市行政中心、县级行政中心和乡、镇、街道的行政区划名称；当省级界、地级市界、县级界和乡、镇、

街道界有重叠时，只绘制较高级行政区划界线。

6.1.2在图廓内绘制各级行政中心点。

6.1.3水系图层宜包括河流、渠、水库、湖泊等。

6.1.4交通图层宜包括高铁、铁路、国道、省道、县道等。

6.2专题要素处理
