T/CNIDA 008-2023 核电厂海水循环泵智能诊断运维标准

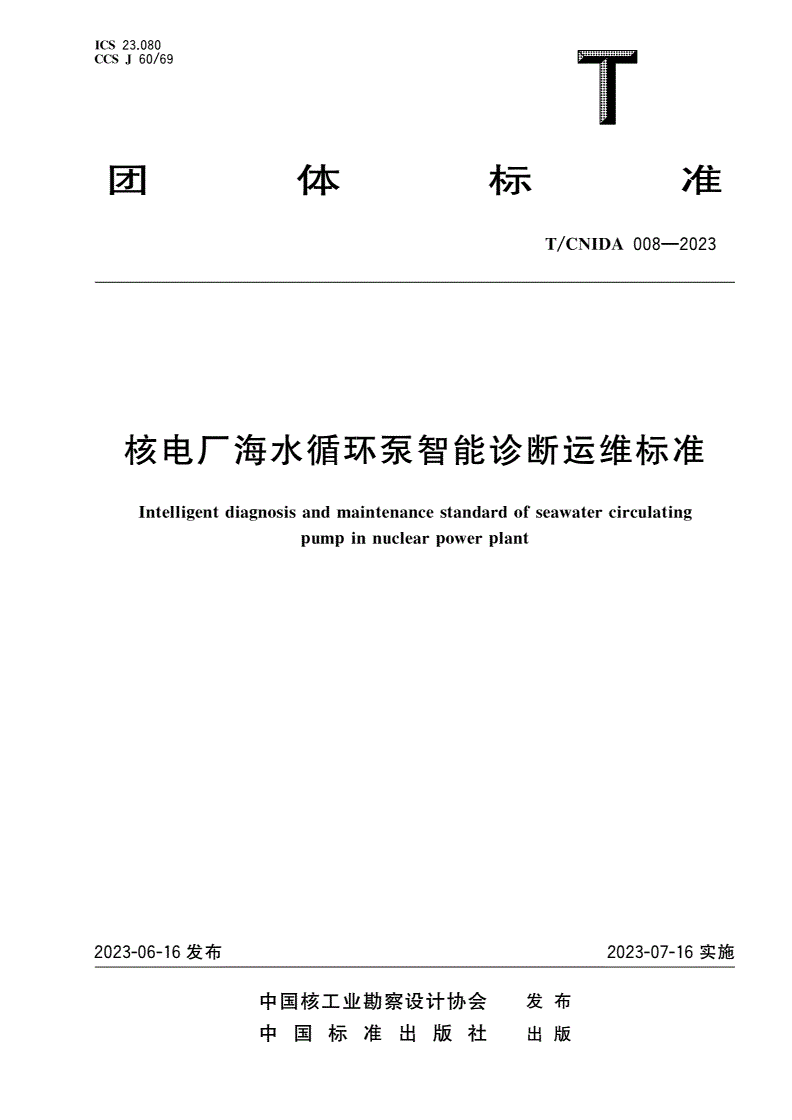

ICS23.080

/

CCSJ6069

团体标准

/—

TCNIDA0082023

核电厂海水循环泵智能诊断运维标准

Intellientdianosisandmaintenancestandardofseawatercirculatin

ggg

uminnuclearowerlant

pppp

2023-06-16发布2023-07-16实施

中国核工业勘察设计协会发布

中国标准出版社出版

/—

TCNIDA0082023

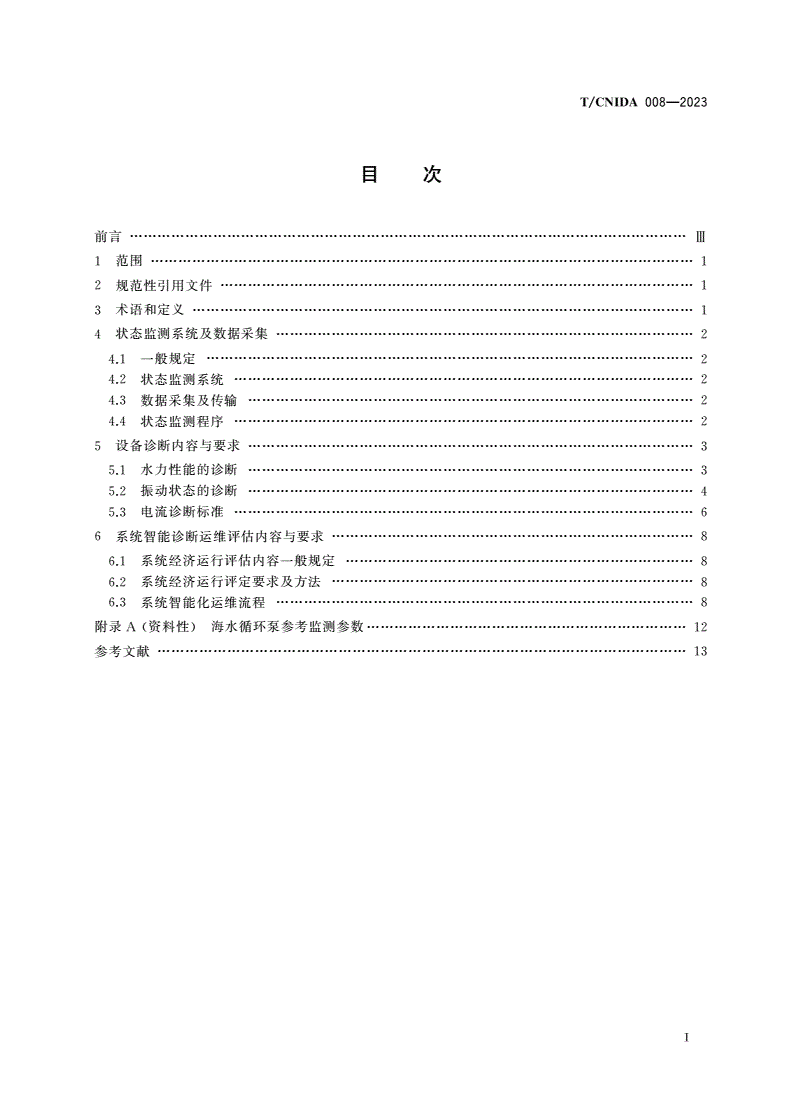

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4状态监测系统及数据采集………………2

4.1一般规定……………2

4.2状态监测系统………………………2

4.3数据采集及传输……………………2

4.4状态监测程序………………………2

5设备诊断内容与要求……………………3

5.1水力性能的诊断……………………3

5.2振动状态的诊断……………………4

5.3电流诊断标准………………………6

6系统智能诊断运维评估内容与要求……………………8

6.1系统经济运行评估内容一般规定…………………8

6.2系统经济运行评定要求及方法……………………8

6.3系统智能化运维流程………………8

()……………

附录资料性海水循环泵参考监测参数

A12

参考文献……………………13

Ⅰ

/—

TCNIDA0082023

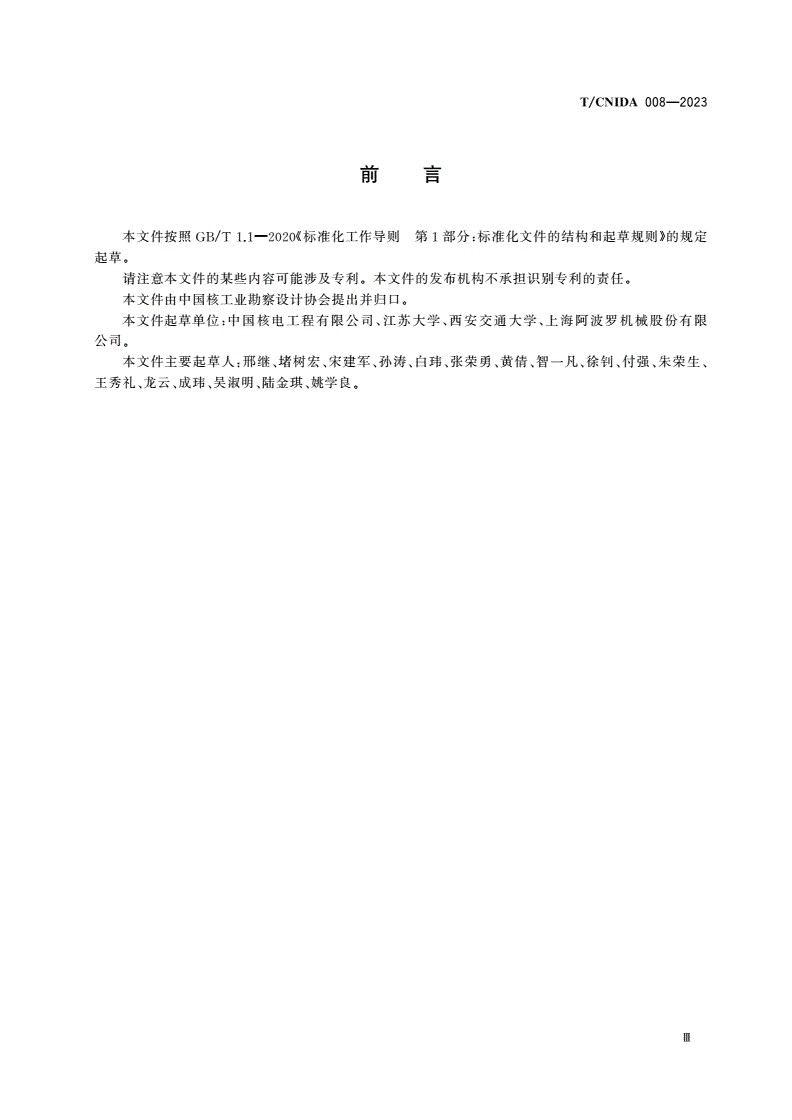

前言

/—《:》

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GBT1.120201

起草。

。。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

本文件由中国核工业勘察设计协会提出并归口。

:、、、

本文件起草单位中国核电工程有限公司江苏大学西安交通大学上海阿波罗机械股份有限

公司。

:、、、、、、、、、、、

本文件主要起草人邢继堵树宏宋建军孙涛白玮张荣勇黄倩智一凡徐钊付强朱荣生

、、、、、。

王秀礼龙云成玮吴淑明陆金琪姚学良

Ⅲ

/—

TCNIDA0082023

核电厂海水循环泵智能诊断运维标准

1范围

,、

本文件规定了核电厂海水循环泵状态监测系统及数据采集类型设备故障诊断内容要求和方法以

、。

及系统智能诊断运维评估内容要求和方法的一般性建议

、

本文件适用于核电站常规岛混凝土蜗壳海水循环泵和立式金属斜流海水循环泵水力性能振动状

态的监测和诊断。

2规范性引用文件

。,

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

,;,()

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

本文件。

/、

机械振动冲击与状态监测词汇

GBT2298

/、

回转动力泵水力性能验收试验级级和级

GBT3216123

/离心泵名词术语

GBT7021

/核电厂系统与其他核设施可靠性分析应用指南

GBT9225

/、

离心泵混流泵和轴流泵水力性能试验规范精密级

GBT18149

GB18613电动机能效限定值及能效等级

GB19762清水离心泵能效限定值及节能评价值

GB30254高压三相笼型异步电动机能效限定值及能效等级

3术语和定义

/、/、/界定的以及下列术语和定义适用于本文件。

GBT7021GBT2298GBT3216

3.1

永久性在线监测系统ermanenton-linemonitorinsstem

pgy

、、。

传感器信号适配器数据处理和数据存储装置永久性安装的系统

3.2

便携式监测系统ortablemonitorinsstem

pgy

“”,。

与连续在线系统功能类似采用便携式数据采集器自动或手动周期性地记录数据

3.3

半久性监测系统semi-ermanentmonitorinsstem

pgy

。,,

永久性系统和便携式系统之间的一种交叉在这种类型的系统中传感器通常是永久性安装的而

。

数据采集部件是间歇式连接便携式监测系统采集的数据通常就地输入和存储在便携式数据采集器

,,,

上可以立即进行初步的粗略分析对于更深入的处理和分析需要把数据下载至有相应软件的电脑上

进行。

3.4

传感器最大线性范围maximumlinearraneofthesensor

g

,。

在规定的测量精度内传感器的校准灵敏度是一常数的频率和幅值范围

1
