GB 16915.2-2000 家用和类似用途固定式电气装置的开关 第2部分：特殊要求 第1节：电子开关

GB16915.2-2000

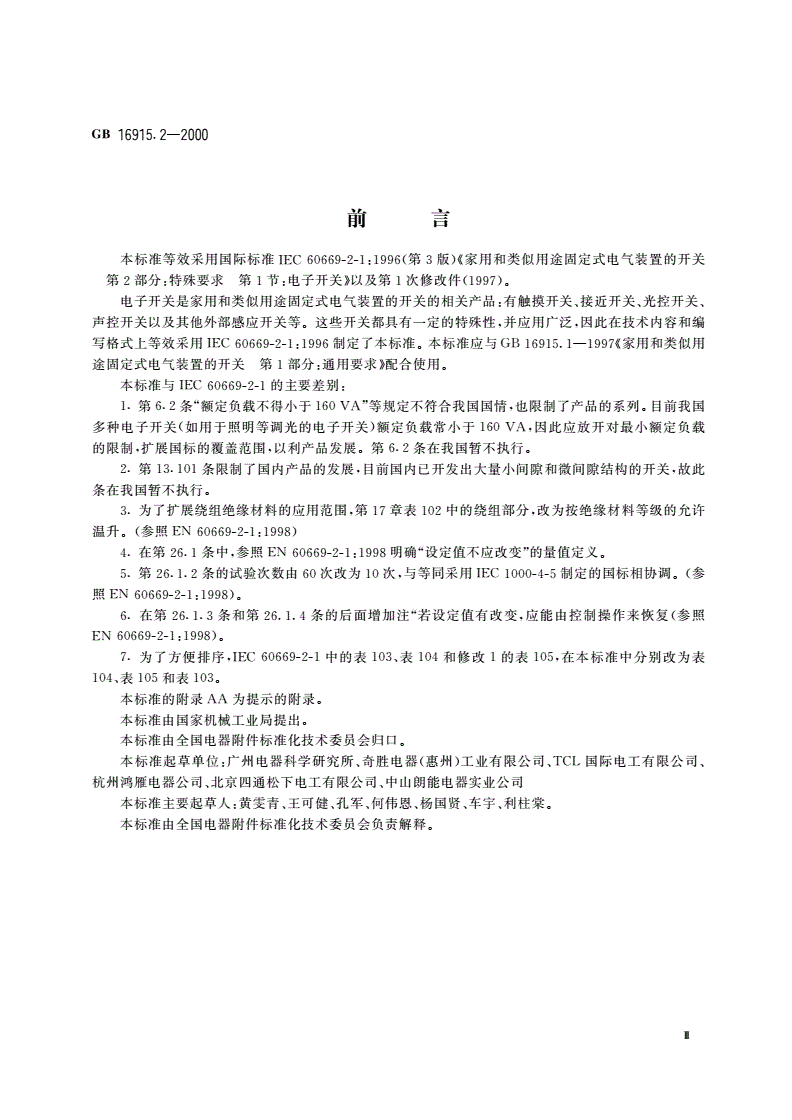

前言

本标准等效采用国际标准IEC60669-2-1:1996(第3版)((家用和类似用途固定式电气装置的开关

第2部分:特殊要求第1节:电子开关》以及第1次修改件(1997),

电子开关是家用和类似用途固定式电气装置的开关的相关产品:有触摸开关、接近开关、光控开关、

声控开关以及其他外部感应开关等。这些开关都具有一定的特殊性，并应用广泛，因此在技术内容和编

写格式上等效采用IEC60669-2-1:1996制定了本标准。本标准应与GB16915.1-1997家《用和类似用

途固定式电气装置的开关第1部分:通用要求》配合使用。

本标准与IEC60669-2-1的主要差别:

1.第6.2条“额定负载不得小于160VA"等规定不符合我国国情，也限制了产品的系列。目前我国

多种电子开关(如用于照明等调光的电子开关)额定负载常小于160VA，因此应放开对最小额定负载

的限制，扩展国标的覆盖范围，以利产品发展。第6.2条在我国暂不执行。

2第13.101条限制了国内产品的发展，目前国内已开发出大量小间隙和微间隙结构的开关，故此

条在我国暂不执行。

3.为了扩展绕组绝缘材料的应用范围.第17章表102中的绕组部分，改为按绝缘材料等级的允许

温升。(参照EN60669-2-1:1998)

4.在第26.1条中，参照EN60669-2-1:1998明确“设定值不应改变”的量值定义。

5.第26.1.2条的试验次数由60次改为10次，与等同采用IEC1000-4-5制定的国标相协调。(参

照EN60669-2-1:1998)0

6.在第26.1.3条和第26.1.4条的后面增加注“若设定值有改变，应能由控制操作来恢复(参照

EN60669-2-1:1998),

7.为了方便排序，IEC60669-2-1中的表103、表104和修改1的表105，在本标准中分别改为表

104、表105和表1030

本标准的附录AA为提示的附录。

本标准由国家机械工业局提出。

本标准由全国电器附件标准化技术委员会归口。

本标准起草单位:广州电器科学研究所、奇胜电器(惠州)工业有限公司、TCL国际电工有限公司、

杭州鸿雁电器公司、北京四通松下电工有限公司、中山朗能电器实业公司

本标准主要起草人:黄雯青、王可健、孔军、何伟恩、杨国贤、车宇、利柱棠。

本标准由全国电器附件标准化技术委员会负责解释。

GB16915.2-2000

IEC前言

国际标准IEC60669-2-1由国际电工委员会IECTC23:电器附件技术委员会中的SC23B,插头插

座和开关分技术委员会编制的。

IEC60669-2-1第3版取消并代替1994年的第2版及其第1次修改(1994)和第2次修改(1995)而

成为一个新的技术版本。

本标准的内容以第2版及第1次和第2次修改并以下列文件为依据:

国际标准草案表决报告

23B/476/FDIS23B/499/RVD

有关形成本标准第3版的修改、表决的详情，可查阅上表所列的表决报告。

IEC60669-2-1的本章应与IEC60669-1结合使用，它列出必须将后者转化为本项IEC标准的更改

内容。

IEC60669-2-1中所增补的章节、图或表均从101起编号。

附录AA仅供参考。

修改件1的内容以下列文件为依据:

国际标准草案表决报告

23B/515/FDIS23B/523/RVD

本标准表决通过的详情，见上表所列的表决报告。

中华人民共和国国家标准

家用和类似用途固定式电气装置的开关

第2部分:特殊要求

GB16915.2-2000

第1节:电子开关eqvIEC60669-2-1:1996

Switchesforhouseholdandsimilarfixed-electricalinstallations

Part2:Particularrequirements

Section1:Electronicswitches

1范围

GB16915.1-1997中的本章改为下述内容。

本标准适用于户内或户外使用的、家用和类似用途固定式电气装置的电子开关或相关的电子辅助

装置。

本标准适用于操纵照明电路、控制灯的亮度(调光器)、控制电动机(如排气扇等用的)转速和作其他

用途(如电热装置)的电子开关，这些开关的工作电压不超过交流250V,额定电流不超过16A,

上述的操纵和控制是人为地通过起动元件、传感面和传感装置，借助于触摸、接近、旋转、光、声、热

或其他影响等方式来实现的。

注1:本标准不适用于GB14536标准范围内的器件。

电子开关的设计示例及其功能见附录AA,

注2:在主电路里没有机械开关的电子开关不能形成“全断开状态”。因此，应将负载侧的电路视为带电的.

2引用标准

GB16915.1-1997中的本章增加下述内容后适用。

GB4343-1995家用和类似用途电热器具、电动工具以及类似电器无线电干扰特性测量方法和

允许值(eqvIECCISPR14:1993)

GB/T6109.1-1990漆包圆绕组线第1部分:一般要求(eqvIEC317-0-1:1990)

GB8898-1997电网电源供电的家用和类似一般用途的电子及有关设备的安全要求

(idtIEC65:1985)

GB9364-1997小型熔断器(idtIEC127)

GB/T11021-1989电气绝缘的耐热性评定及分级(eqvIEC85:1984)

GB14536.1-1998家用和类似用途电自动控制器第1部分:通用要求(idtIEC730-1:1993)

GB17625.1-1998低压电气及电子设备发出的谐波电流限值(设备每相输入电流簇16A)

(eqvIEC1000-3-2:1995)

GB/T17626.2-1998电磁兼容试验和测量技术静电放电抗扰度试验

(idtIEC1000-4-2:1995)

GB/T17626.3-1998电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

(idtIEC1000-4-3:1995)

国家质f技术监份局2000一10一17批准2001一07一01实施

GB16915.2-2000

GB/T17626.4-1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

i(dtIEC1000-4-4:1995)

GB/T17626.5-1999电磁兼容试验和测量技术浪涌(冲击)抗扰度试验

(idtIEC1000-4-5:1995)

GB/T17626.11-1999电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试

验(idtIEC1000-4-11:1995)

IEC161:1965无线电干扰抑制用的电容器(从销售产品中抽检)

IEC1000-2-2:1990电磁兼容第2部分:环境第2章:公用低压电力系统中的低频传导干扰

和信号传输的兼容性水平

ISO306:1987热塑材料维卡软化温度的测定

3定义

GB16915.1-1997中的本章增加下述内容后适用。

在第1段之后，增加下述内容:

“电子开关”一词，包括开关装置，也包括控制装置。

增加下述定义:

3.101额定负载ratedload

制造商给电子开关规定的负载。

3.102最小负载minimumload

电子开关能正常操作的最小负载。

3.103最小电流minimumcurrent

电子开关能正常操作的允许最小电流。

3.104机电操作的触头机构electromechanicallyoperatedcontactmechanism

用机电方法控制电路断开和闭合部件动作的构件。

3.105半导体开关装置semiconductorswitchingdevice

通过电路中半导体可控的导电性.接通或断开电流的开关装置。

注

1在周〔期或非周期)电流过零的电路中，在此零值后“不接通.电流与分断此电流的效果相等。

2半导体开关装里的典型例子有

—应用相接通原理，例如通过可控硅在每个半波过零时或过零后的任何相角将电流接通的办法来控制负载的

电子开关.

—应用相关断原理，例如通过桥式整流电路里的晶体管在半波过零后的任何相角将电流关断的办法来控制负

载的电子开关。

3.106瞬动式电子触头开关electronicmomentarycontactswitch

机电开关或半导体开关装置在动作后能自动恢复到初始状态的电子开关。

3.107机械控制装置mechanicalcontrolunit

直接用机械方法(例如电位差计)调节的，并通过电子元件来控制输出的装置。

3.108电子输出控制装置electronicoutputcontrolunit

用非机械方法(例如传感装置)来调节的，并通过电子元件来控制输出的装置。

3.109电子辅助装置electronicextensionunit

电子开关的远控装置。

3.110保护阻抗protectiveimpedance

连接在带电部件与易触及导电部件之间的阻抗。在电子开关正常使用时和可能出现故障的情况下，

206

GB16915.2-2000

该阻抗应能将电子开关的电流限制在安全值之内.在结构上，该阻抗应能保证电子开关在整个寿命期间

可靠性保持不变。

3.111T-作电压workingvoltage

开关以额定电压供电时，任何特定绝缘两端之间会出现的交流或直流电压的最高有效值。

注

1瞬态值忽略不计。

2开路状态和正常操作状态均考虑在内。

4一般要求

GB16915.1-1997中的本章适用。

5关于试验的一般说明

GB16915.1-1997中的本章增加下述内容后适用。

5.4增加下述内容:

试样的数量由表101示出。

第101章和第102章的试验需用3个新试样。

表101

一般试验所需章、条和附加试样的数t

电子开关的型式

的试样数t18.219112426101和102

标出一种额定电流和

一一种电压

一两种电压::::::::

长仅用于带机械的和带机电的开关装f的电子开关，可以只将完整的触头机构进试.

增加下述内容:

5.101所用的测量方法均应达到测量目的，不会明显影响待测值和受各种因素的影响，如波形等。

注所用测量仪表应给出真实的方均根值.

5.102如果电子电路已封闭，以致不可能或难以使元件短路或断并，制造商应提供一个装有供测蚤和

进行短路用的引线的附加试样。

不应将引线连接到混合集成电路或单片集成电路的内部，

5.103试验时，可将电子元件断开。

5.104装有断流器的电子开关，要用3个附加试样来进行102-4.1的试验。

6顺定值

GB16915.1-1997中的本章改为下述内容。

6.1交流额定电压的优选值为110V,120V,130V,220V,230V和240V,

6.2'1额定负载不得小于160VA，但瞬动式电子开关和电动机电子调速开关的额定负载可以小于

160VA

注1:装在一个安装盒里的多路开关每个部分的额定负载不应小于160VA.是否合格，通过观察标志来检查.

采用说明:

门此条我国暂不执行.

GB16915.2-2000

7分类

GB16915.1-1997中的本章增加下述内容后适用。

7.，5增加下述内容:

—触摸开关;

—接近开关;

—光控开关;

—声控开关;

—其他外部感应开关。

注:启动开关包括通/断操作和/或调节灯的亮度或电动机的转速等。

了16增加下述内容:

—只预定安装在高度超过1.7m处的开关。

7.1.9按开关控制的负载种类分类:

—白炽灯;

—荧光灯;

—电动机;

—标称负载。

8标志

GB16915.1-1997中的本章在增加下述内容后适用。

81增加下述内容:

—第1段的注:

注:如果可以代替额定电流.倾定负载可用VA或W表示;

—最小电流单位以A表示，或最小负载单位以VA或W表示;

—额定频率以Hz表示。但设计为50H:和60H:两用的电子开关除外;

—电子开关内所装熔断器的额定值和类型

—负载种类的符号(见8.2);

—有辅助装置时，标出辅助装置(extensionunit)一词，或开关购买国官方语言里相应的译文，后

面再标出识别标记;

—如果开关有规定的安装高度限制，应在安装说明书中规定最低安装高度(见10.1),

8.2增加下述内容:

伏特一安培······················，··“·“···········”············””·“·······“····················”···……VA

瓦特············································。·········”··························”···················“··…W

赫兹·························································..·“···……”··“·“.······”··“·········”··”……Hz

白

变压器连接…口

被调负载所用端子哺

负载种类:

白炽灯令

荧光灯

电动机④

208

GB16915.2-2000

低压白炽灯(如卤素灯)用的电子降压变压器

低压白炽灯(如卤素灯)用的铁芯变压器····························….…

注:熔断器的额定值和类型均以符号标出(见GB9364).

如果采用其他非标准符号，应在安装说明书中解释所用符号的含义。

8.3将第1段改为:

额定电流或额定负载、额定电压、电源性质、额定频率、负载种类、熔断器的额定值和类型、制造商或

代理商的名称、商标或识别标记和型号，应标在电子开关的主要部件上。

熔断器的额定值和类型应标在熔断器座上或标在熔断器附近。

增加下述内容:

最小负载或最小电流值可在安装说明书中给出。

8.4增加下述内容:

如果有两个以上的端子，负载端子应用一个箭头作标记，箭头方向背离该端子。或用8.2所述的其

中一个符号标出，其他端子应按安装说明书的规定标志。

除非根据端子的标志能清楚地看出电子开关的安装方法，否则每个开关应配有接线图。

8.6增加下述内容:

根据第1章，负载侧的电路被视为带电的，则不得用“O”来标出断开状态。

增加下述内容:

8.6.101应清楚地标出电动机调速开关的断开状态。

8.6.102用于调节灯亮度的电子开关在使用时所处的实际状态，可用如下的其中一种方法来标出:

—在ON/OFF状态位置上加标志;

—用指示灯;

—使调光器处于最低控制状态并处于0.9倍的额定电压时，仍可看见灯光。

注:“仍可看见灯光”的试验正在考虑中.

仅用灯光来显示开关的状态时，应按如下规定调节灯的最低控制状态:

应由制造商来调节白炽灯调光器.不用工具，应不能调低最低设定值。

应由制造商来调节荧光灯调光器，如果安装说明书注明了如何调节最低设定值的方法，可由安装者

进行此项调节。

8.8增加下述内容:

如果装有传感器观察窗(镜片)的电子开关，须安装在超过1.7m高处的，应在安装说明书中注明

安装高度。

9尺寸检变

GB16915.1-1997中的本章增加下述内容后适用。

如果电子开关与安装盒一起供货，开关的尺寸可与标准(如有)规定的尺寸不同。

10防触电保护

GB16915.1-1997中的本章增加下述内容及修改后适用。

10.1增加下述内容:

注:在本标准中，通过保护阻抗连接到带电部件的金属传感表面(见10.2)不视为带电部件.

GB16915.1的第6段和第7段改为:

附加试验期间，用与图2所示的标准试验指相同尺寸且直而无节的试验指端部向开关施力1min;

GB16915.2-2000

将装有电指示器的试验指向绝缘材料变形会危及开关安全的所有部位施加75N的力，但对薄壁敲

落孔施加的力仅为10N,

安装在超过1.7m高处电子开关上的观察窗或类似部件，施加的力为30N,

不得将试验指压向密封垫或类似部件，这些部件应按13-15.1进行试验。

注:本标准中，连接到SELV工作电源的部件不视为带电部件

10.2增加下述内容:

普通电子开关(见7.1-4)中因操作所需而要接近的部件(如传感器表面)可以连接到带电部件。如

果连接到带电部件，则应通过保护阻抗进行连接。

该保护阻抗至少应有两个独立的、标称值相同的电阻器串联而成。这些电阻器应符合102.3规定的

要求。

除非将电子开关毁坏或变成不可使用，才能将该保护阻抗拆下。

是否合格，通过观察并进行如下试验检查:

在单个易触及金属部件与地之间，或在易触及金属部件组成的任何组合部件与地之间通过一个

2kd1无感电阻，以额定电压(和在ON状态的额定负载)在ON和OFF状态下和/或最低和最高设定值

下进行测量。测量期间，将保护阻抗中的每一个电阻
