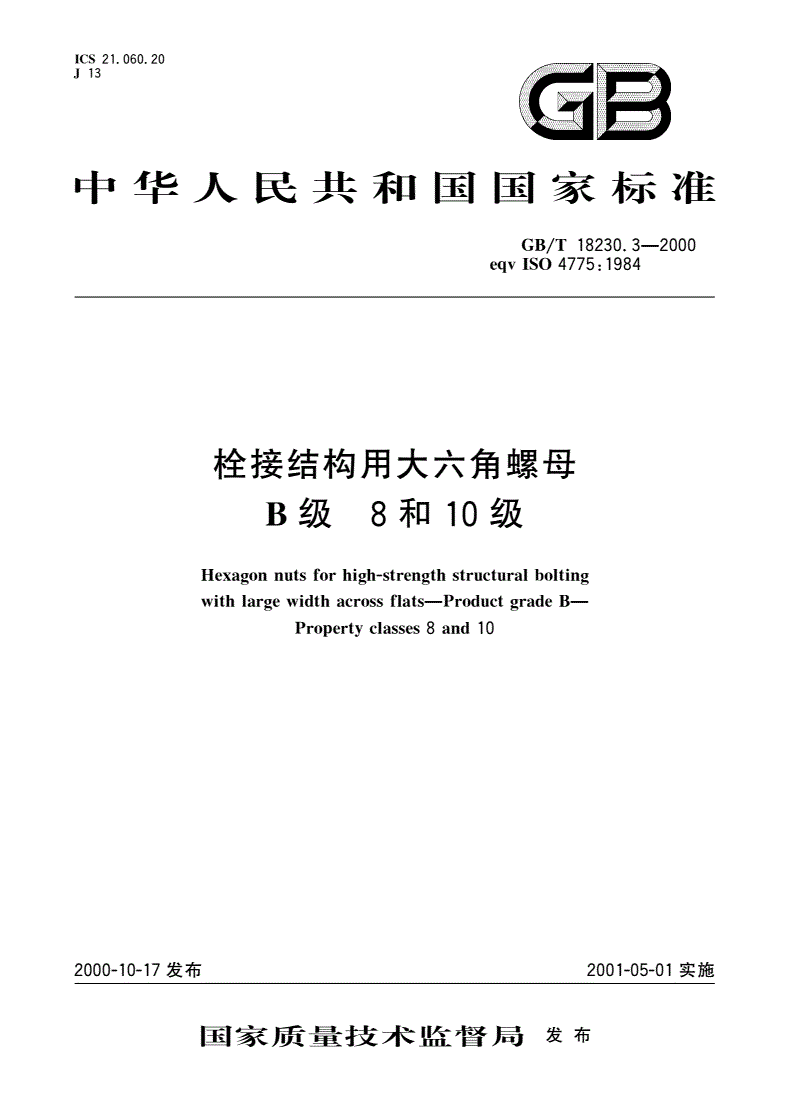

中华人民共和国国家标准

GB/T18230.1一18230.7-2000

eqvISO4775.7411一7414.7417:1984

neqISO7416:1984

栓接结构用紧固件

Fastenersforstructuralbolting

2000一10一17发布2001一05一01实施

国家质量技术监督局发布

GB/T18230.3-2000

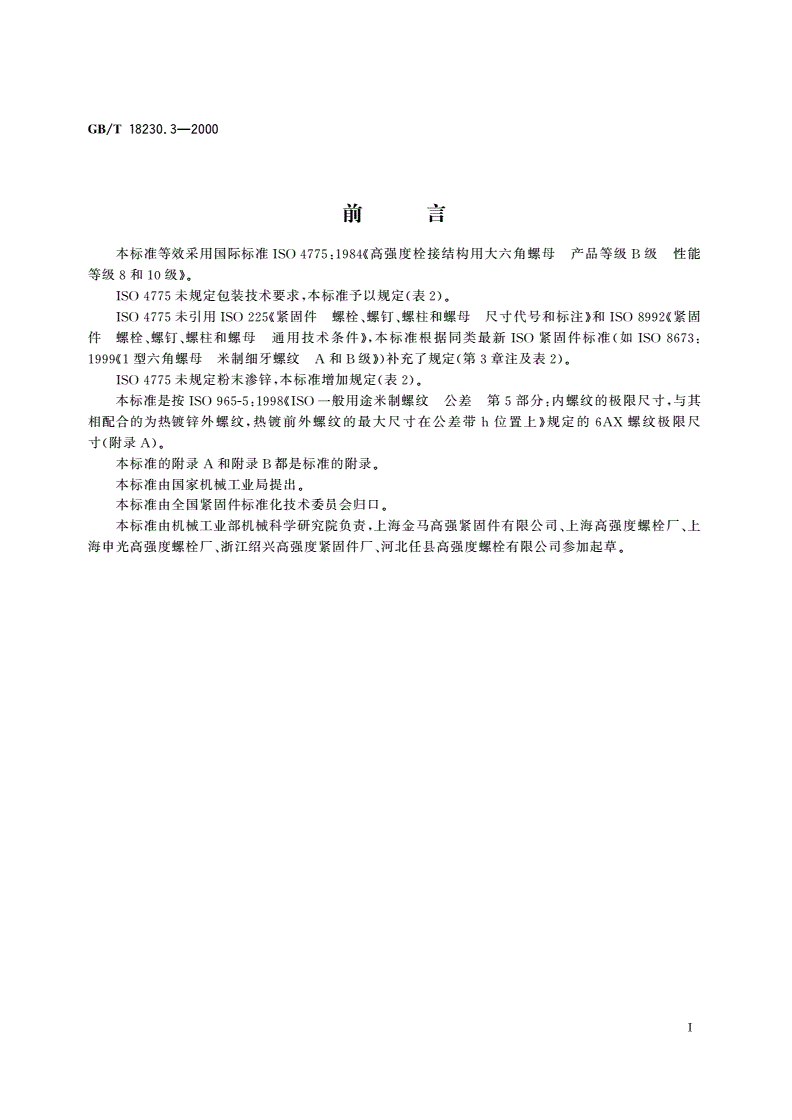

前言

本标准等效采用国际标准ISO4775:1984((高强度栓接结构用大六角螺母产品等级B级性能

等级8和10级》。

ISO4775未规定包装技术要求，本标准予以规定(表2),

ISO4775未引用ISO225(紧固件螺栓、螺钉、螺柱和螺母尺寸代号和标注》和ISO8992{(紧固

件螺栓、螺钉、螺柱和螺母通用技术条件》，本标准根据同类最新ISO紧固件标准(如ISO8673:

1999((1型六角螺母米制细牙螺纹A和B级》)补充了规定(第3章注及表2)0

ISO4775未规定粉末渗锌，本标准增加规定(表2)。

本标准是按ISO965-5:1998(ISO一般用途米制螺纹公差第5部分:内螺纹的极限尺寸，与其

相配合的为热镀锌外螺纹，热镀前外螺纹的最大尺寸在公差带h位置上》规定的6AX螺纹极限尺寸

(附录A)o

本标准的附录A和附录B都是标准的附录。

本标准由国家机械工业局提出。

本标准由全国紧固件标准化技术委员会归口。

本标准由机械工业部机械科学研究院负责，上海金马高强紧固件有限公司、上海高强度螺栓厂、上

海申光高强度螺栓厂、浙江绍兴高强度紧固件厂、河北任县高强度螺栓有限公司参加起草。

Gs1T18230.3--2000

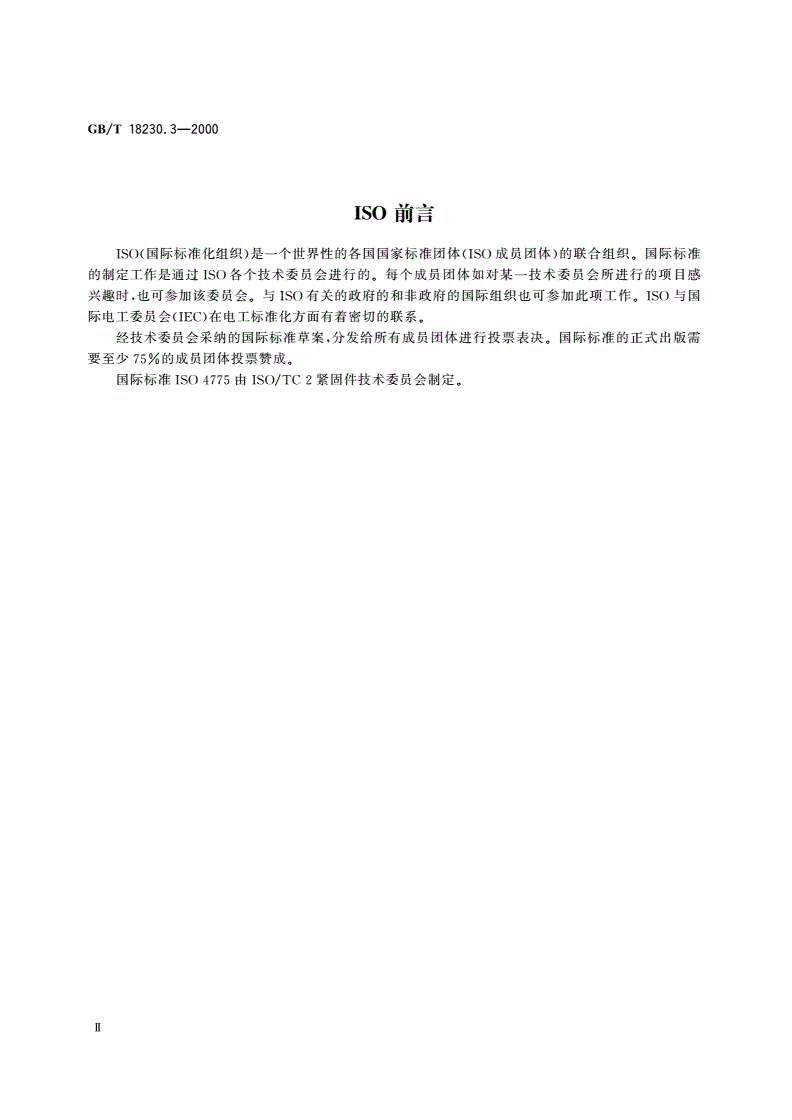

ISO前言

ISO(国际标准化组织)是一个世界性的各国国家标准团体(ISO成员团体)的联合组织。国际标准

的制定工作是通过ISO各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴

趣时，也可参加该委员会。与ISO有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电

工委员会<(IEC)在电工标准化方面有着密切的联系

经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要

至少75%的成员团体投票赞成。

.}s#x?WISO4775由ISOITC2紧固件技术委员会制定。

中华人民共和国国家标准

栓接结构用大六角螺母

s级8和10级GB/T18230.3-2000

eqvISO4775:1984

Hexagonnutsforhigh-strengthstructuralbolting

withlargewidthacrossflats-ProductgradeB-

Propertyclasses8and10

范围

本标准规定了螺纹规格为M12-M36、性能等级为8和10级、产品等级为B级、分别与8.8和10.9

级螺栓配套使用的栓接结构用大六角螺母。

如需其他技术要求，应从现行标准(如GB/T196,GB/T197和GB/T3098.2)中选择。

本标准规定的螺母与适当的螺栓(如GB/T18230.1或GB/T18230.2)相配，可使连接副具有高水

平的防止因超拧而引起的螺纹脱扣。热浸镀锌螺母可按供需双方协议提供镀后为6H的螺纹公差带。6H

热浸镀锌螺母必须与8.8sU或10.9sU热浸镀锌螺栓相配，而该连接副可能由于超拧引起螺纹脱扣。

注:如想取得满意的结果，要注意确保正确使用螺栓。为合理使用，推荐制定螺栓连接副规范。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T90-1985紧固件验收检查、标志与包装(eqvISO3269:1984)

GB/T196-1981普通螺纹基本尺寸(直径1^-600mm)

GB/T197-1981普通螺纹公差与配合(直径1^355mm)

GB/T1237-2000紧固件的标记方法(eqvISO8991:1986)

GB/T3098.2-2000紧固件机械性能螺母粗牙螺纹(idtISO898-2:1992)

GB/T3103.1-1982紧固件公差螺栓、螺钉和螺母(eqvISO4759-1:1978)

GB/T5267-1985螺纹紧固件电镀层

GB/T5276-1985紧固件螺栓、螺钉、螺柱和螺母尺寸代号和标注(eqvISO225:1983)

GB/T13912-1992金属覆盖层钢铁制品热镀锌层技术要求(neqISO1459:1973)

GB/T16938-1997紧固件螺栓、螺钉、螺柱和螺母通用技术条件(idtISO8992:1986)

GB/T18230.1-2000栓接结构用大六角头螺栓螺纹长度按GB/T3106C级8.8和10.9

级(eqvISO7411:1984)

GB/T18230.2-2000栓接结构用大六角头螺栓短螺纹长度C级8.8
