GB/T 28166-2011 馈纸式扫描仪通用规范

GB/T 28166-2011 General specification for sheetfed scanner

国家标准 中文简体 现行 页数:23页 | 格式:PDF

基本信息

标准号
GB/T 28166-2011
相关服务
标准类型
国家标准
标准状态
现行
中国标准分类号(CCS)
国际标准分类号(ICS)
发布日期
2011-12-30
实施日期
2012-06-01
发布单位/组织
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
归口单位
全国信息技术标准化技术委员会(SAC/TC 28)
适用范围
本标准规定了馈纸式扫描仪的要求、试验方法、质量评定程序及标志、包装、运输、贮存等。
本标准适用于馈纸式扫描仪的设计和制造。本标准是制定产品标准的依据。

发布历史

研制信息

起草单位:
山东新北洋信息技术股份有限公司
起草人:
丛强滋、董述恂、王春涛、马春光、姜天信、王永华、王国强、韩智华、王玉国、朱振宇、丛新元、郭庆雪、高明、区敏刚、车磊、朱先刚
出版信息:
页数:23页 | 字数:40 千字 | 开本: 大16开

内容描述

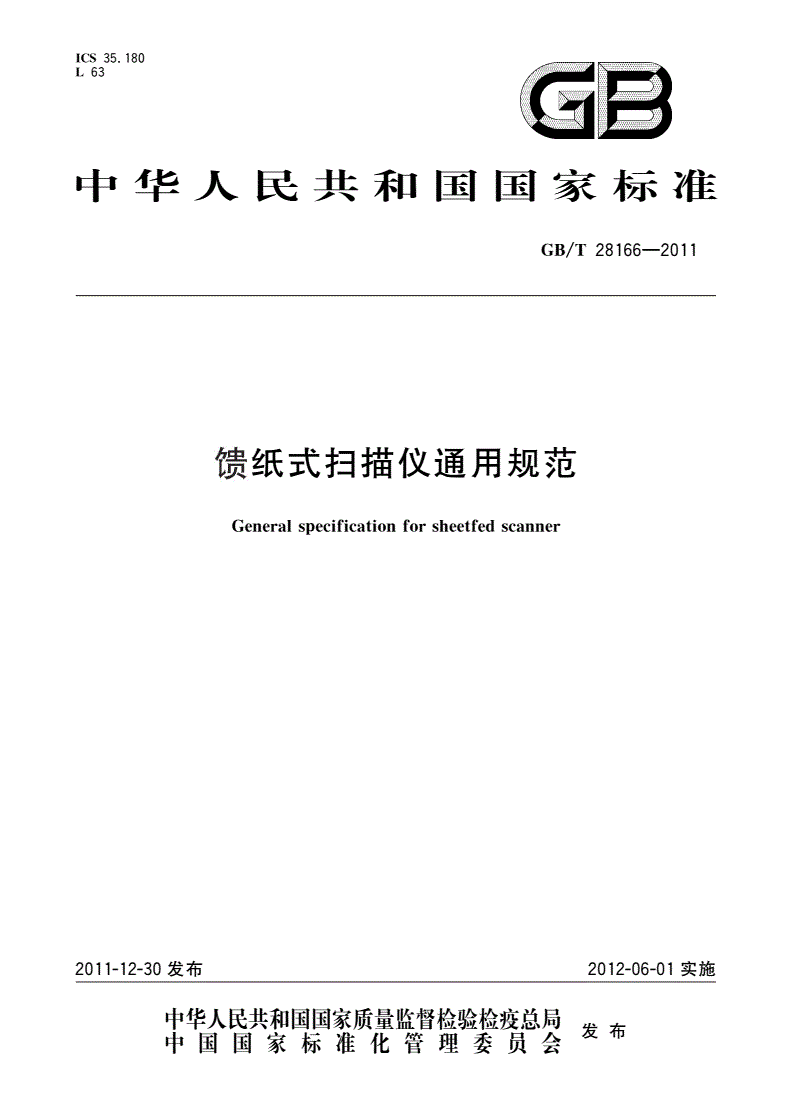

lCS35.180

L63

a园

中华人民共和国国家标准

GB/T

馈纸式扫描仪通用规范

Generalforsheetfedscanner

specification

201

1—12—30发布

中华人民共和国国家质量监督检验检疫总局借右

中国国家标准化管理委员会仅111

28166—2011

GB/T

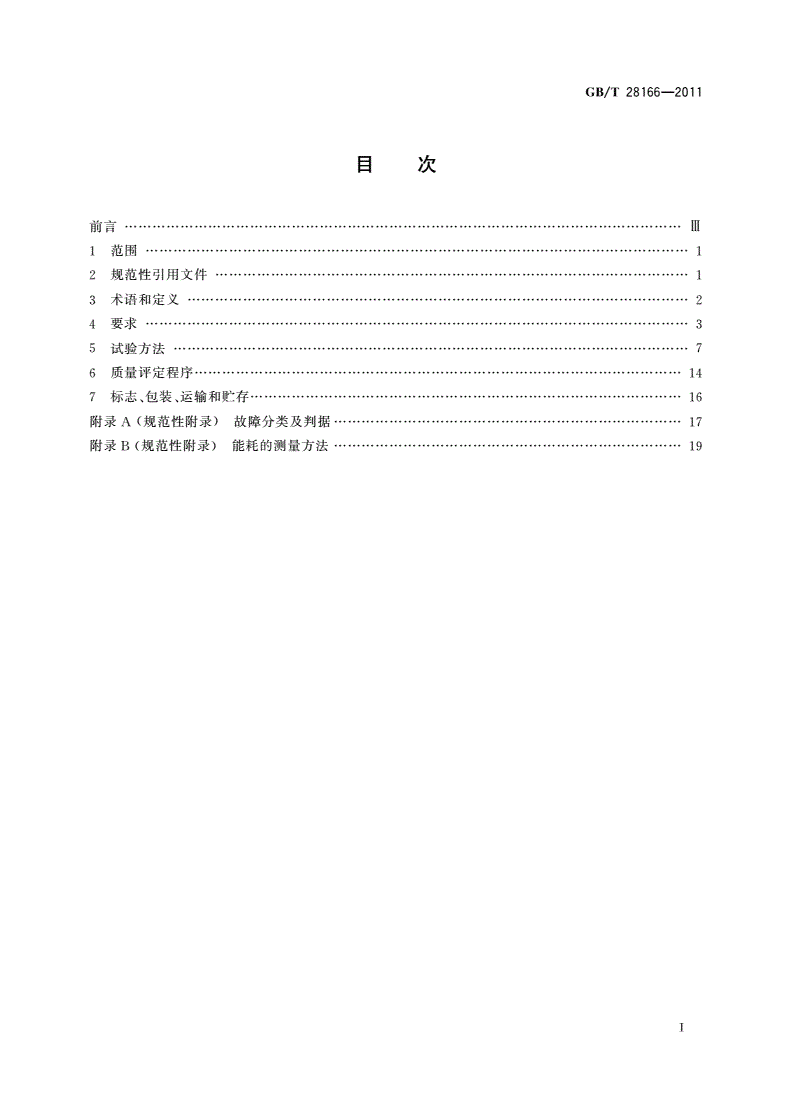

目次

前言…………···…···………………·…··…·……………··Ⅲ

1范围………·………···…………………··1

2规范性引用文件……………···……·…………………··1

3术语和定义……····……·………·………2

4要at……………·····…·…………·………·…·…………3

5试验方法……………···…···…·…………·…·…………7

6质量评定程序……………·…………···…………………·……………‘14

7标志、包装、运输和贮存……………·······…·…………………·…·…·………………‘16

附录A(规范性附录)故障分类及判据…·…····……………·……·…···……………’‘17

附录B(规范性附录)能耗的测量方法····…………···………………。‘19

28166—2011

GB/T

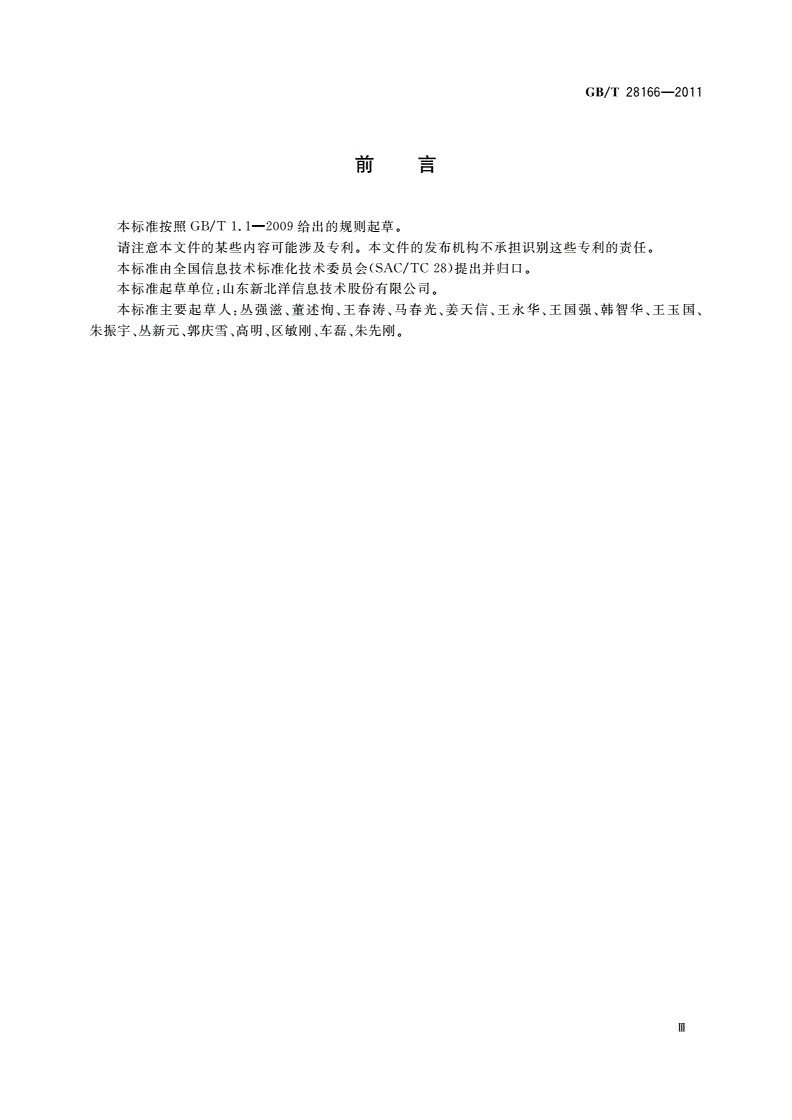

刖罱

本标准按照GB/T1.1—2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由全国信息技术标准化技术委员会(SAc/Tc28)提出并归口。

本标准起草单位:山东新北洋信息技术股份有限公司。

本标准主要起草人:丛强滋、董述恂、王春涛、马春光、姜天信、王永华、王国强、韩智华、王玉国、

朱振宇、丛新元、郭庆雪、高明、区敏刚、车磊、朱先刚。

28166—2011

GB/T

馈纸式扫描仪通用规范

1范围

本标准规定了馈纸式扫描仪的要求、试验方法、质量评定程序及标志、包装、运输、贮存等。

本标准适用于馈纸式扫描仪的设计和制造。本标准是制定产品标准的依据。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T191包装储运图示标志

2421.1

GB/T电工电子产品环境试验概述和指南

2422

GB/T电工电子产品环境试验术语

2423.1

GB/T电工电子产品环境试验第2部分:试验方法试验A:低温

GB/T2423.2电工电子产品环境试验第2部分:试验方法试验B:高温

GB/T2423.3电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验

2423.5

GB/T电工电子产品环境试验第2部分:试验方法试验Ea和导则:冲击

GB/T

2423.6电工电子产品环境试验第2部分:试验方法试验Eb和导则:碰撞

GB/T2423.10电工电子产品环境试验第2部分:试验方法试验Fc:振动(正弦)

GB/T

GB/T4857.2—2005包装运输包装件基本试验第2部分:温湿度调节处理

GB/T4857.5包装运输包装件跌落试验方法

GB

4943.1信息技术设备安全第1部分:通用要求

GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案

GB/T5271.14信息技术词汇第14部分:可靠性、可维护性与可用性

GB

9254信息技术设备的无线电骚扰限值和测量方法

GB/T15533信息处理系统小型计算机系统接口

GB

15934电器附件电线组件和互连电线组件

GB/T17618信息技术设备抗扰度限值和测量方法

GBA)

17625.1电磁兼容限值谐波电流发射限值(设备每相输入电流≤16

17961

GB/T印刷体汉字识别系统要求与测试方法

GB

18030信息技术中文编码字符集

GB/T18313--2001声学信息技术设备和通信设备空气噪声的测量

GB

18455包装回收标志

GB/T18788--2008平板式扫描仪通用规范

11363

SJ/T电子信息产品中有毒有害物质的限量要求

11364

SJ/T电子信息产品污染控制标识要求

11365

SJ/T电子信息产品中有毒有害物质的检测方法

《软件产品管理办法》中华人民共和国工业和信息化部2009年3月1日第9号令

28166—2011

GB/T

3术语和定义

GB/T18788--2008界定的以及下列术语和定义适用于本文件。

3.1

scanner

馈纸式扫描仪sheetfed

以半自动或自动馈纸方式供纸,通过传送机构带动原稿与位置固定的图像传感器形成相对运动来

获取图像的扫描仪。

3.2

原稿original

记录待扫描图像的载体。

3.3

扫描速度scanspeed

单位时间内扫描的原稿数,或单位时间内扫描采集的图像数,或单页原稿的扫描时间。

注1:单位分别为页每分(PPM)、图像数每分(ipm)、秒每页(s/P)。

注2:改写GB/T18788--2008,定义3.9。

3.4

documentfeeder

自动馈纸器auto

ADF

馈纸式扫描仪上可批量输送原稿并具有分纸功能的自动送纸装置。

3.5

feeder

最大容纸量maxcapacity

自动馈纸器一次可以装载且扫描仪能正常工作的原稿最多张数。

3.6

ofsheet

分纸率rate

separate

带自动馈纸器的馈纸式扫描仪在连续扫描过程中正常分纸张数与扫描的原稿总张数的比值。

3.7

ofsheet

卡纸率ratejammed

扫描过程中原稿在走纸通道内堵塞、缠绕等异常张数与扫描的原稿总张数的比值。

3.8

feeddeflection

馈纸偏斜角sheetangle

扫描图像相对于原稿馈纸方向偏斜的角度。

3.9

mode

色彩模式color

扫描仪色彩输出的模式。通常有单色、灰度和彩色等模式。

3.10

mode

关闭状态off

产品连接到电网电源上,且产品的电源开关为“断”的状态。

3.”

mode

睡眠状态sleep

产品停止运行一段时间后,在不关闭的状态下自动进入的能耗较低的状态。

注:当产品睡眠状态具有多种功率水平时,则由生产者指定一种功率水平作为产品的睡眠状态功率。

2

28166—2011

GB/T

3.12

timetomode

进入睡眠状态的预设时间defaultsleep

由厂家预设的产品完成基本功能后进入睡眠状态的时间。

4要求

4.1主要设计要求

4.1.1硬件

设计产品时,应进行可靠性、可维护性、易用性、环境保护性、安全性和电磁兼容性设计。如果设计

系列化产品,应遵循标准化、模块化和向上兼容的原则,并应符合有关国家标准。硬件系统和单元设计

应具有一定的可扩展性,硬件系统应具有一定的自检功能。

4.1.2软件

配置的软件应与系统的硬件资源相适应,除扫描仪系统软件、驱动软件或增配的应用软件外,还应

配有相应的检查程序。同一系列产品的软件应遵循标准化、模块化、中文化和向上兼容的原则。软件应

符合中华人民共和国工业和信息化部第9号令《软件产品管理办法》的规定。

18030的强制部分。如果支持印刷体汉字识别,应符

产品如果支持中文字符处理,至少应符合GB

合GB/T17961的规定。

4.2外观和结构

产品表面不应有明显的凹痕、划伤、裂缝和变形等。表面涂覆层应均匀,不应有明显起泡、龟裂、脱

落、磨损和其他机械损伤。金属部件不应有锈蚀及其他机械损伤。

各操作开关、按键应灵活、可靠、方便。供用户使用的选择开关应便于识别和操作。装卸原稿应简

单、方便。告警和出错指示应置于明显位置。

说明功能的文字、符号和标识应准确、清晰、端正。

4.3主要技术性能

4.3.1光学分辨率

光学分辨率应在产品标准中规定,应不低于50dpi。

4.3.2扫描速度

在规定分辨率、色彩模式及原稿等条件下的扫描速度由产品标准规定。

4.3.3原稿

产品适用的原稿类型及技术要求由产品标准规定。至少应包括原稿材质、原稿尺寸和原稿厚度等

内容。

4.3.4最大扫描区域

最大扫描区域由产品标准规定。

4.3.5最大容纸量

带自动馈纸器的产品,最大容纸量由产品标准规定。

3

GB/T28T66—201{

4.3.6分纸率

应不低于98%。

4.3.7卡纸率

应不高于2%。

4.3.8色彩深度

色彩深度由产品标准规定。

4.3.9馈纸偏斜角

当扫描速度不大于20页/rain时,应不大于2。;当扫描速度大于20页/min时,应不大于5。。

4.3.10接口

产品应具有小型计算机系统接口、并行接口、通用串行总线接口、以太网接1:3、高性能串行总线接口

等一种或一种以上接口。产品具有的小型计算机系统接口应符合GB/T15533的规定,其他接口应符

合相应标准的规定。

4.4电源适应性

4.4.1采用交流供电的产品,应能在220v士22V、50Hz4-1Hz的条件下正常工作。

4.4.2采用直流供电的产品,应能在额定电压值的(100::kS)%的条件下正常工作。

4.4.3电线组件应符合GB15934的规定。

4.5安全

应符合GB4943.1的规定。

4.6电磁兼容

4.6.1无线电骚扰限值

应符合GB9254的规定。由产品标准规定符合A级或B级无线电骚扰限值。

4.6.2抗扰度

应符合GB/T17618的规定。

4.6.3谐波电流

应符合GB17625.1中对A类设备的限值规定。

4.7噪声

产品扫描时,噪声的声功率级应符合表l的规定。

28166—2011

GB/T

表1噪声值

扫描速度V/(页/rain)声功率级L/dB(A)

V≤20L≤60

20<y≤40L≤65

V>40L≤70

4.8环境适应性

4.8.1气候环境适应性

应符合表2的规定。由产品标准规定符合的具体限值。

表2气候环境适应性

级别

气候条件

123

温度工作10~350~40—10~55

℃贮存运输一20~55—40~60

工作30%~90%20%--93%(40℃)

相对湿度

贮存运输20%--93%(40℃)

大气压/kPa86~106

4.8.2机械环境适应性

应符合表3、表4、表5、表6的规定。

表3振动适应性

项目参数

频率范围/Hz
