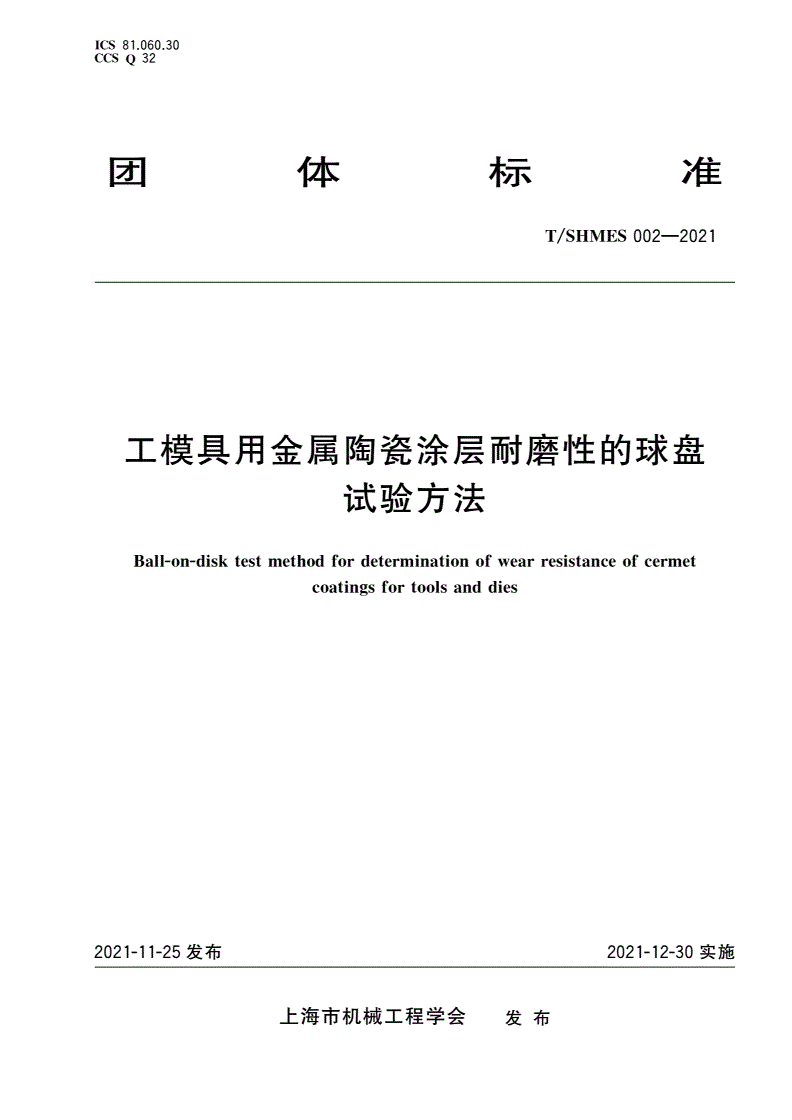

T/SHMES 002-2021 工模具用金属陶瓷涂层耐磨性的球盘试验方法

ICS81.060.30

CCS32

Q

团体标准

/—

TSHMES0022021

工模具用金属陶瓷涂层耐磨性的球盘

试验方法

Ball-on-disktestmethodfordeterminationofwearresistanceofcermet

coatinsfortoolsanddies

g

2021-11-25发布2021-12-30实施

上海市机械工程学会发布

/—

TSHMES0022021

前言

/—《:》

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GBT1.120201

起草。

。。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

本文件由上海市机械工程学会提出并归口。

:、、

本文件起草单位上海应用技术大学上海名古屋精密工具股份有限公司上海新弧源涂层技术有

、、、、

限公司无锡鼎迈机械有限公司上海贺益精密机械有限公司上海离原环境科技有限公司上海紫日包

装有限公司。

:、、、、、、、、、、、

本文件主要起草人张而耕周琼陈强黄彪梁丹丹柳爽张帆孙思叡孙国庆冯利民李响

、、。

葛少波李朝明施舒扬

Ⅰ

/—

TSHMES0022021

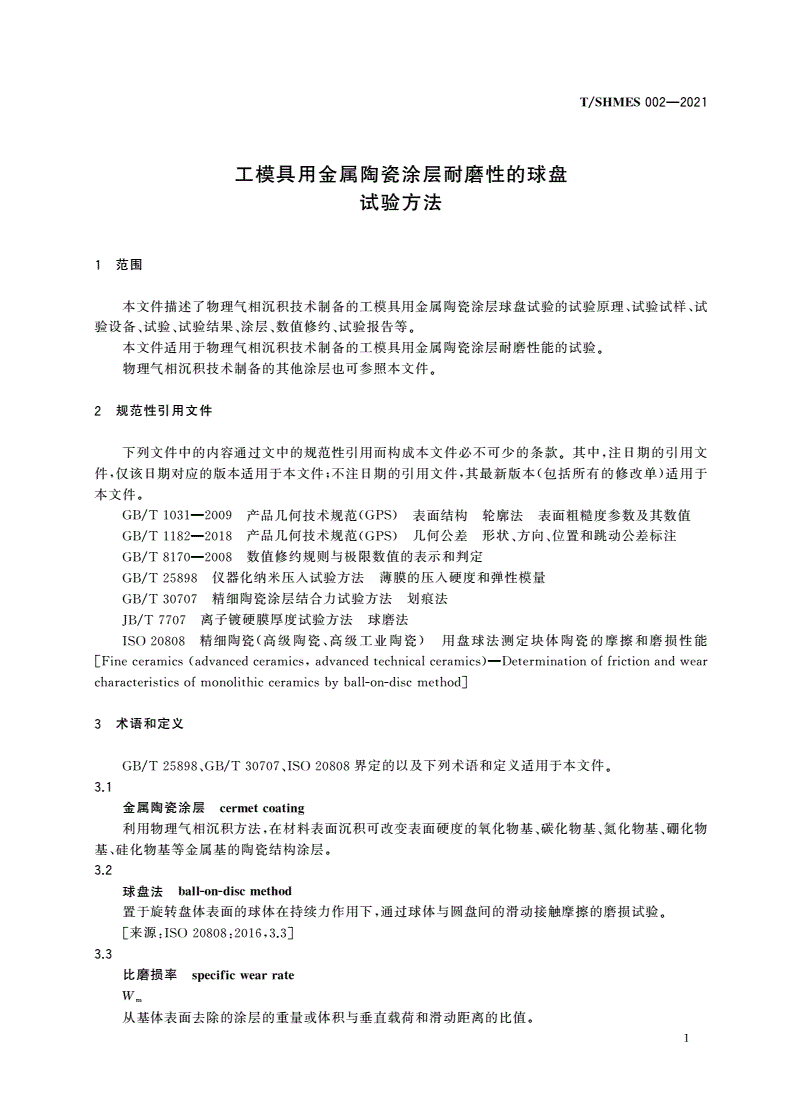

工模具用金属陶瓷涂层耐磨性的球盘

试验方法

1范围

、、

本文件描述了物理气相沉积技术制备的工模具用金属陶瓷涂层球盘试验的试验原理试验试样试

、、、、、。

验设备试验试验结果涂层数值修约试验报告等

本文件适用于物理气相沉积技术制备的工模具用金属陶瓷涂层耐磨性能的试验。

物理气相沉积技术制备的其他涂层也可参照本文件。

2规范性引用文件

。,

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

,;,()

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

本文件。

/—产品几何技术规范()表面结构轮廓法表面粗糙度参数及其数值

GBT10312009GPS

/—()、、

产品几何技术规范几何公差形状方向位置和跳动公差标注

GBT11822018GPS

/—数值修约规则与极限数值的表示和判定

GBT81702008

/仪器化纳米压入试验方法薄膜的压入硬度和弹性模量

GBT25898

/精细陶瓷涂层结合力试验方法划痕法

GBT30707

/离子镀硬膜厚度试验方法球磨法

JBT7707

(、)

精细陶瓷高级陶瓷高级工业陶瓷用盘球法测定块体陶瓷的摩擦和磨损性能

ISO20808

[(,)—

FineceramicsadvancedceramicsadvancedtechnicalceramicsDeterminationoffrictionandwear

characteristicsofmonolithicceramicsbball-on-discmethod]

y

3术语和定义

/、/、界定的以及下列术语和定义适用于本文件。

GBT25898GBT30707ISO20808

3.1

金属陶瓷涂层cermetcoating

,、、、

利用物理气相沉积方法在材料表面沉积可改变表面硬度的氧化物基碳化物基氮化物基硼化物

、。

基硅化物基等金属基的陶瓷结构涂层

3.2

球盘法ball-on-discmethod

,。

置于旋转盘体表面的球体在持续力作用下通过球体与圆盘间的滑动接触摩擦的磨损试验

[::,]

来源ISO2080820163.3

3.3

比磨损率secificwearrate

p

Wm

从基体表面去除的涂层的重量或体积与垂直载荷和滑动距离的比值。

1
