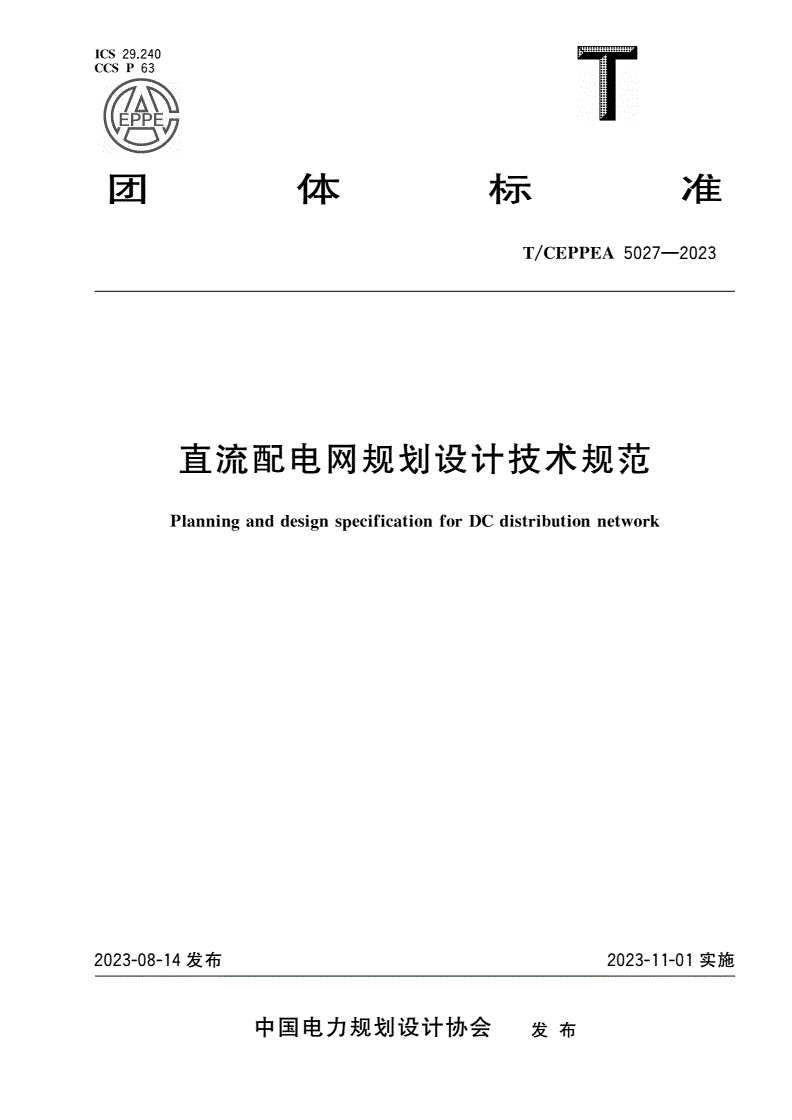

T/CEPPEA 5027-2023 直流配电网规划设计技术规范

ICS29240

CCSP.63

团体标准

T/CEPPEA5027—2023

直流配电网规划设计技术规范

PlanninganddesignspecificationforDCdistributionnetwork

2023-08-14发布2023-11-01实施

中国电力规划设计协会发布

T/CEPPEA5027—2023

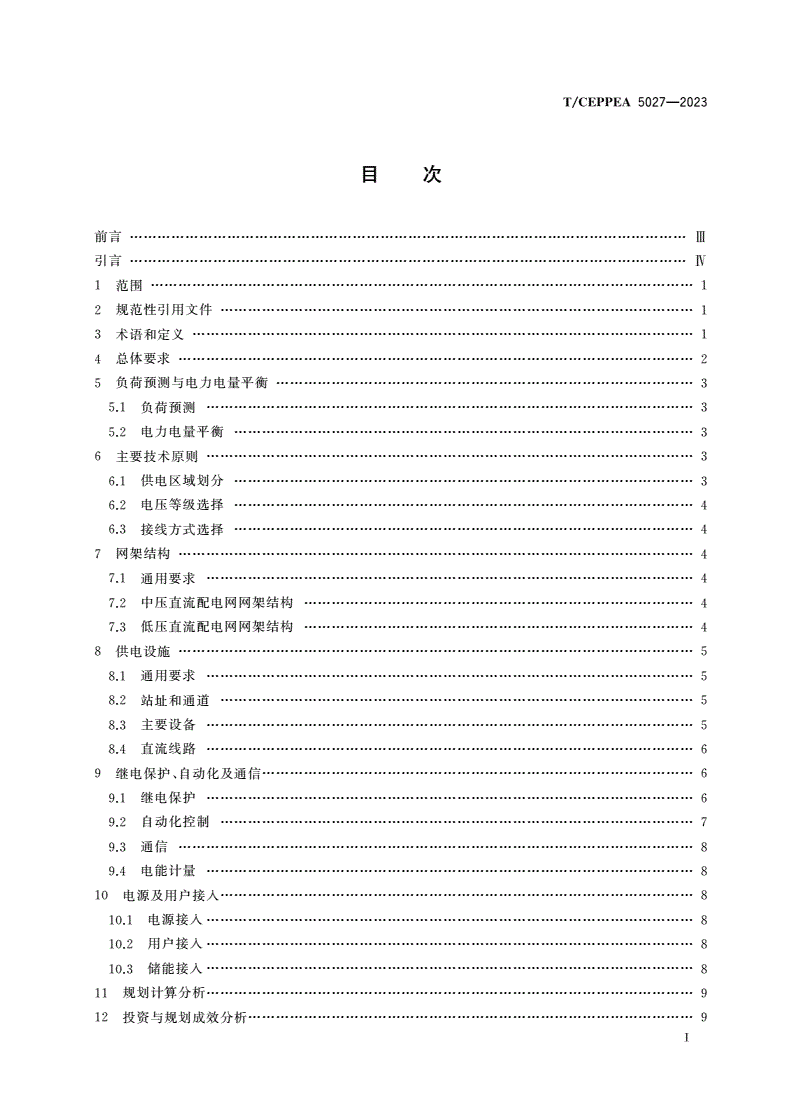

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

总体要求

4…………………2

负荷预测与电力电量平衡

5………………3

负荷预测

5.1……………3

电力电量平衡

5.2………………………3

主要技术原则

6……………3

供电区域划分

6.1………………………3

电压等级选择

6.2………………………4

接线方式选择

6.3………………………4

网架结构

7…………………4

通用要求

7.1……………4

中压直流配电网网架结构

7.2…………4

低压直流配电网网架结构

7.3…………4

供电设施

8…………………5

通用要求

8.1……………5

站址和通道

8.2…………………………5

主要设备

8.3……………5

直流线路

8.4……………6

继电保护自动化及通信

9、…………………6

继电保护

9.1……………6

自动化控制

9.2…………………………7

通信

9.3…………………8

电能计量

9.4……………8

电源及用户接入

10…………………………8

电源接入

10.1……………8

用户接入

10.2……………8

储能接入

10.3……………8

规划计算分析

11……………9

投资与规划成效分析

12……………………9

Ⅰ

T/CEPPEA5027—2023

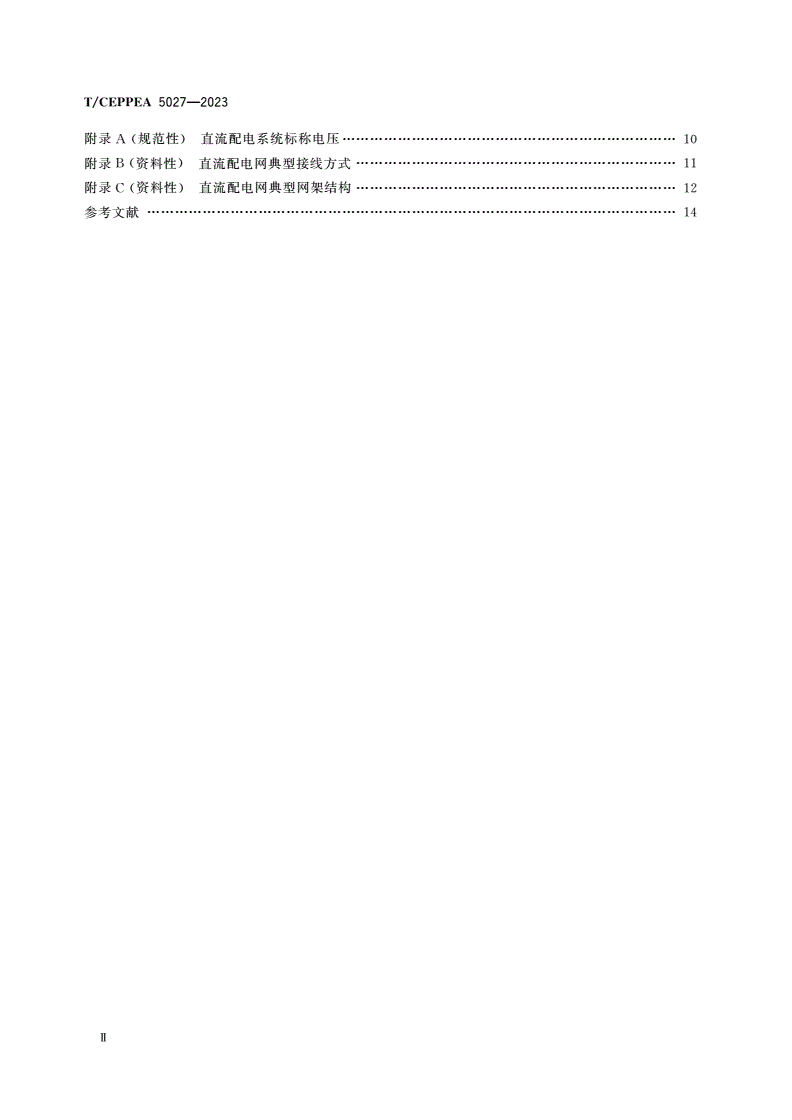

附录规范性直流配电系统标称电压

A()………………10

附录资料性直流配电网典型接线方式

B()……………11

附录资料性直流配电网典型网架结构

C()……………12

参考文献

……………………14

Ⅱ

T/CEPPEA5027—2023

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国电力规划设计协会提出并归口

。

本文件起草单位上海电力设计院有限公司北京电力经济技术研究院有限公司珠海电力设计院

:、、

有限公司苏州电力设计研究院有限公司

、。

本文件主要起草人唐勇俊陈亚丁袁智强沙熠徐立波高敏秦杰刘昊汤奕胡洋陈晶

:、、、、、、、、、、、

杨帆张冉王玉柱孟宪利刘海忠周林康归三荣周佳威

、、、、、、、。

Ⅲ

T/CEPPEA5027—2023

引言

随着分布式电源储能以及电动汽车等多元化负荷的发展推动了我国对直流配电技术的研究探

、,

索各地开展了一系列的直流配电网示范工程涵盖了工业园区楼宇住宅可再生能源发电等典型应用

,,、、

场景为实现碳达峰碳中和目标我国将构建安全高效清洁低碳柔性灵活智慧融合的新型电力系

。、,、、、

统直流配电网具有稳定可靠灵活可控优质高效的特点能够适应新型电力系统发展要求促进源网

,、、,,

荷储友好互动实现新能源的广泛消纳和多元化负荷的可靠供电将成为未来配电网发展的一种新的

,,

方向

。

目前国内直流配电网仍处于工程示范阶段缺乏规划设计方面的标准不利于直流配电网的推广应

,,

用本文件旨在吸收和总结国内外直流配电网规划设计先进经验和成果制定直流配电网规划设计技

。,

术规范对直流配电网的系统构建网架结构供电设施继电保护自动化及通信电源及用户接入等方

,、、、、、

面的规划设计提出技术指导既能够提高配电网接纳分布式电源能力满足多元化负荷发展需求又能

,、,

够考虑不同场景和区域的差异提供适宜的直流配电网建设标准对未来直流配电网的推广应用发挥积

,,

极的促进作用

。

Ⅳ

T/CEPPEA5027—2023

直流配电网规划设计技术规范

1范围

本文件规定了直流配电网负荷预测与电力电量平衡主要技术原则网架结构供电设施继电保

、、、、

护自动化及通信电源及用户接入规划计算分析投资与规划成效分析等方面的技术要求

、、、、。

本文件适用于及以下各电压等级直流配电网规划设计工作

±50kV。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

电测量设备交流特殊要求第部分静止式有功电能表级级

GB/T17215.321()21:(A、B、

级级和级

C、DE)

重要电力用户供电电源及自备应急电源配置技术规范

GB/T29328

中低压直流配电电压导则

GB/T35727

柔性直流系统用高压直流断路器的共用技术要求

GB/T38328

电力工程电缆设计标准

GB50217

光伏发电站设计规范

GB50797

电能计量装置技术管理规程

DL/T448

电力通信运行管理规程

DL/T544

多功能电能表

DL/T614

所有部分供电系统供电可靠性评价规程

DL/T836()

柔性直流配电系统用电压源换流器技术导则

DL/T1697

交直流混合中压配电网技术导则

DL/T2433

电力工程直流电源系统设计技术规程

DL/T5044—2014

电能量计量系统设计规程

DL/T5202

配电网规划设计技术导则

DL/T5729

电子式直流电能表检定规程

JJG842

分布式电源接入配电网技术规定

NB/T32015

3术语和定义

下列术语和定义适用于本文件

。

31

.

直流配电网DCdistributionnetwork

从输电网发电设施分布式电源等电源侧接收电能并通过直流配电设施就地或逐级分配给各类

、、,

用户的电力网络

。

1

T/CEPPEA5027—2023

32

.

极pole

直流系统的一部分包括互联的各个换流站相应的换流器单元和滤波及无功补偿设备以及互联的

,,

线路在正常运行时其直流部分对地处于共同的直流电压极性

。,。

来源

[:GB/T13498—2017,8.6]

33

.

双极bipolar

直流系统的一部分包括两个可独立运行的直流系统极在正常运行时两个直流极对地处于相反

,。,

的直流电压极性

。

来源

[:GB/T13498—2017,8.7]

34

.

单极直流系统monopolarDCsystem

仅有一个极的直流系统

。

来源

[:GB/T13498—2017,8.9]

35

.

双极直流系统bipolarDCsystem

具有两个对地处于相反极性的直流系统且两极能够独立运行

,。

36

.

伪双极直流系统pseudobipolarDCsystem

系统为对称单极接线虽然具有两个对地处于相反的直流电压极性但一极故障另一极不能单独

,,

运行

。

37

.

直流变压器DCtransformer

采用变压器电力电子器件及其监控设备相关辅助设备等实现将一种直流电压变换成另一种或

、、,

多种直流电压的电气装置

。

38

.

电压源换流器voltagesourceconverterVSC

;

由可关断器件实现换流功能直流侧储能元件为电容器的换流器

,。

来源

[:DL/T1193—2012,3.3.8]

39

.

两电平换流器two-levelconverter

交流侧输出相电压波形中电平数为的电压源换流器

2。

310

.

三电平换流器three-levelconverter

交流侧输出相电压波形中电平数为的电压源换流器

3。

311

.

直流断路器DCcircuit-breaker

能够关合承载和开断直流系统中的运行电流并能在规定的时间内关合承载和分断直流系统故

、,、

障电流的设备

。

来源

[:IEC61992-1:2014,3.1.4]

4总体要求

41直流配电网规划设计涉及中低压直流以及交流网络的协调与配合应将其作为整体进行规划及

.、,

2

T/CEPPEA5027—2023

设计综合考虑电压等级的优化设计网架结构的协调发展主要设备的合理选择二次系统的整体融合

,、、、

以及电源用户的接入需求并应符合的规定

,DL/T2433。

42直流配电网宜在直流负荷比重较大的区域以及以逆变器接入的分布式电源占比较大的区域建设

.。

43直流配电网的规划设计在考虑直流配电的技术成熟度基础上充分体现直流技术的可控性优势应

.,

具备一定的容量裕度合理的分布式电源接纳能力一定的负荷转移能力自愈能力和与交流配电网协

、、、

调交互和支撑能力

。

44直流配电网的电压偏差应满足的相关要求

.GB/T35727。

45直流配电网规划设计应遵循差异化原则根据经济社会发展水平用户性质和环境要求等采用差

.,、,

异化的建设标准以资产全寿命周期成本最优为原则满足区域发展和用户用电需求

,,。

46为适应新型电力系统发展要求直流配电网宜充分考虑源网荷储友好互动满足源端新能源广泛

.,,

接入网端资源安全高效灵活配置荷端多元负荷需求以及分布式可调节资源多类聚合促进能源新业

、、,

务新业态新模式发展

、、。

5负荷预测与电力电量平衡

51负荷预测

.

511直流负荷预测应包含总负荷预测及分电压等级预测结果
