T/CCS 045-2023 掘进机断面自动成形控制系统技术规范

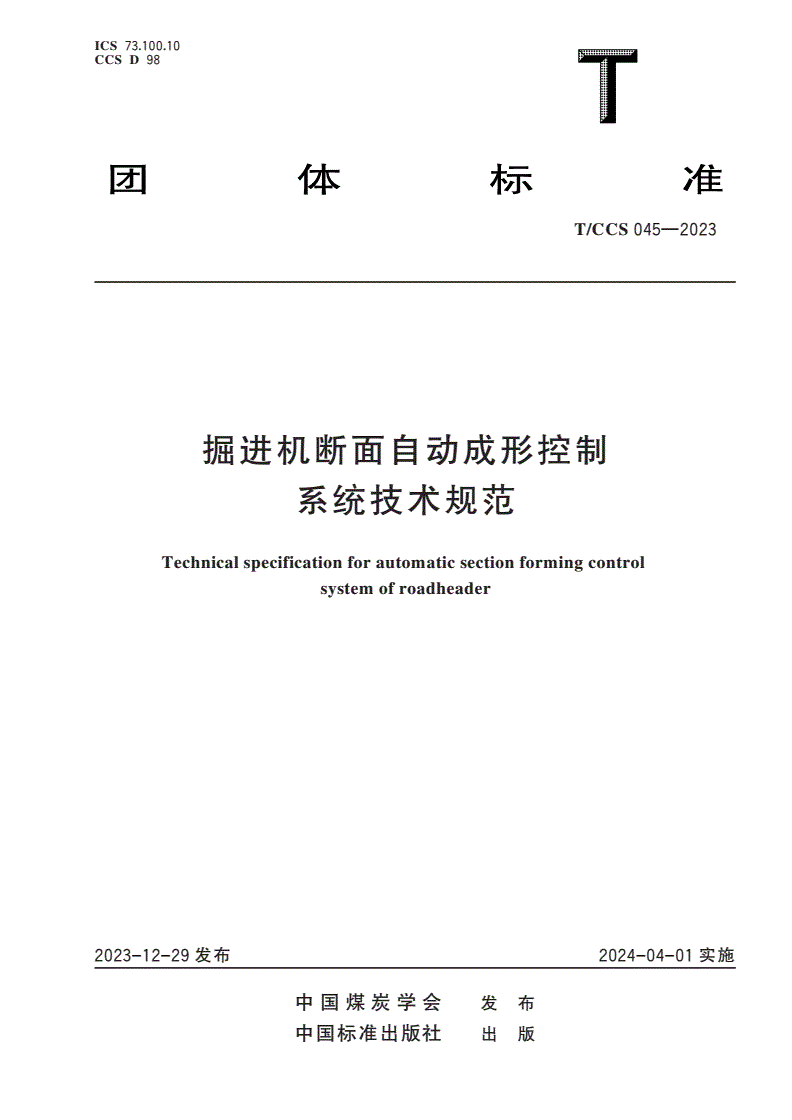

ICS73.100.10

CCSD98

T/CCS045—2023

掘进机断面自动成形控制

系统技术规范

Technicalspecificationforautomaticsectionformingcontrol

systemofroadheader

2023-12-29发布2024-04-01实施

中国煤炭学会发布

中国标准出版社出版

T/CCS045—2023

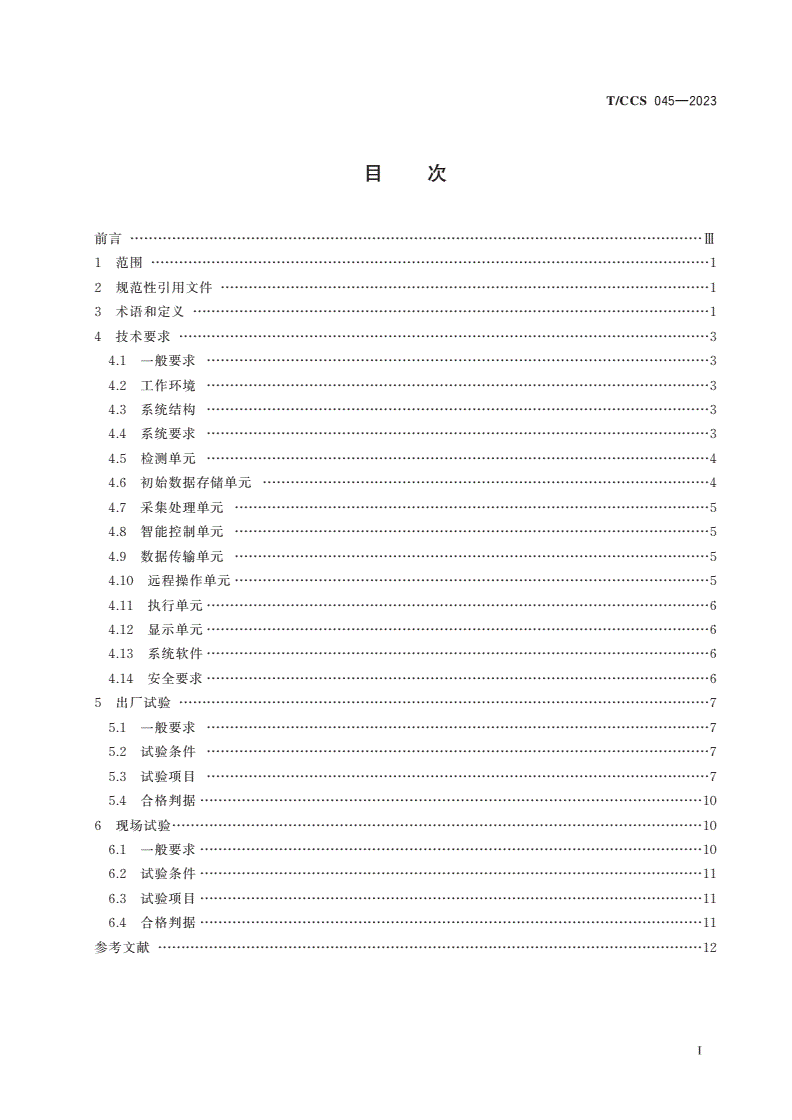

目次

前言……………………………Ⅲ

1范围…………………………1

2规范性引用文件……………1

3术语和定义…………………1

4技术要求……………………3

4.1一般要求………………3

4.2工作环境………………3

4.3系统结构………………3

4.4系统要求………………3

4.5检测单元………………4

4.6初始数据存储单元……………………4

4.7采集处理单元…………………………5

4.8智能控制单元…………………………5

4.9数据传输单元…………………………5

4.10远程操作单元…………………………5

4.11执行单元………………6

4.12显示单元………………6

4.13系统软件………………6

4.14安全要求………………6

5出厂试验……………………7

5.1一般要求………………7

5.2试验条件………………7

5.3试验项目………………7

5.4合格判据………………10

6现场试验……………………10

6.1一般要求………………10

6.2试验条件………………11

6.3试验项目………………11

6.4合格判据………………11

参考文献………………………12

Ⅰ

T/CCS045—2023

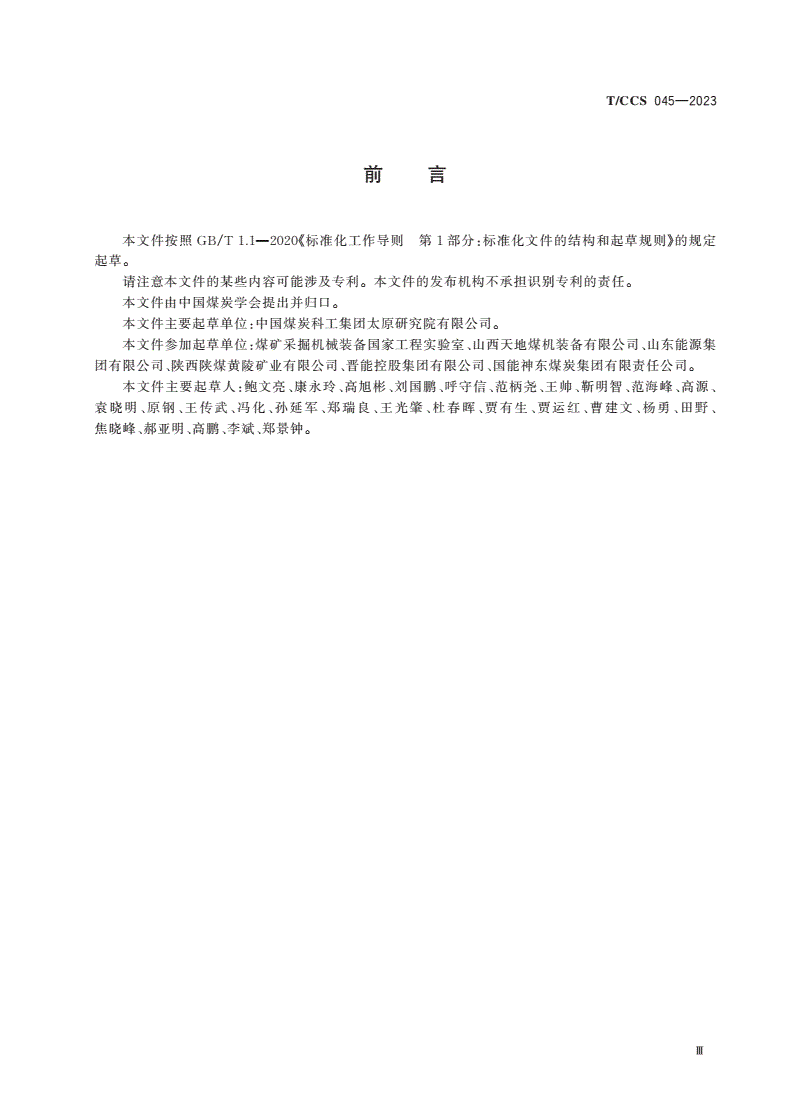

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国煤炭学会提出并归口。

本文件主要起草单位：中国煤炭科工集团太原研究院有限公司。

本文件参加起草单位：煤矿采掘机械装备国家工程实验室、山西天地煤机装备有限公司、山东能源集

团有限公司、陕西陕煤黄陵矿业有限公司、晋能控股集团有限公司、国能神东煤炭集团有限责任公司。

本文件主要起草人：鲍文亮、康永玲、高旭彬、刘国鹏、呼守信、范柄尧、王帅、靳明智、范海峰、高源、

袁晓明、原钢、王传武、冯化、孙延军、郑瑞良、王光肇、杜春晖、贾有生、贾运红、曹建文、杨勇、田野、

焦晓峰、郝亚明、高鹏、李斌、郑景钟。

Ⅲ

T/CCS045—2023

掘进机断面自动成形控制

系统技术规范

1范围

本文件界定了掘进机断面自动成形控制系统（以下简称“控制系统”）的术语和定义，规定了技术要

求、出厂试验、现场试验的要求。

本文件适用于悬臂式掘进机的控制系统，其他控制系统参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T3836.1爆炸性环境第1部分：设备通用要求

GB/T3836.2爆炸性环境第2部分：由隔爆外壳“d”保护的设备

GB/T3836.3爆炸性环境第3部分：由增安型“e”保护的设备

GB/T3836.4爆炸性环境第4部分：由本质安全型“i”保护的设备

GB/T3836.9爆炸性环境第9部分：由浇封型“m”保护的设备

GB/T28518煤矿用阻燃通信光缆

GB50213—2010煤矿井巷工程质量验收规范

GB/T51272煤炭工业智能化矿井设计标准

MT/T899煤矿用信息传输装置

MT/T1081矿用网络交换机

MT/T1130矿用现场总线

MT/T1131矿用以太网

MT/T1007矿用信息传输接口

3术语和定义

下列术语和定义适用于本文件。

3.1

断面自动成形automaticformingofcrosssection

掘进机对巷道断面进行自动截割，使断面成形为指定形状。

3.2

掘进机断面自动成形控制automaticshapingcontrolofroadheadersection

掘进机实时调整自动截割头进行断面成形的控制方式合集。

3.3

掘进机断面自动成形控制系统automaticcontrolsystemforsectionformingofroadheader

掘进机自动按照预定的程序运行，实现掘进机断面自动成形控制的系统。

1
