GB/T 16558.2-2009 船舶维修保养体系 第2部分：船舶维修保养体系代码

ICS03.220.40；47.020

R30

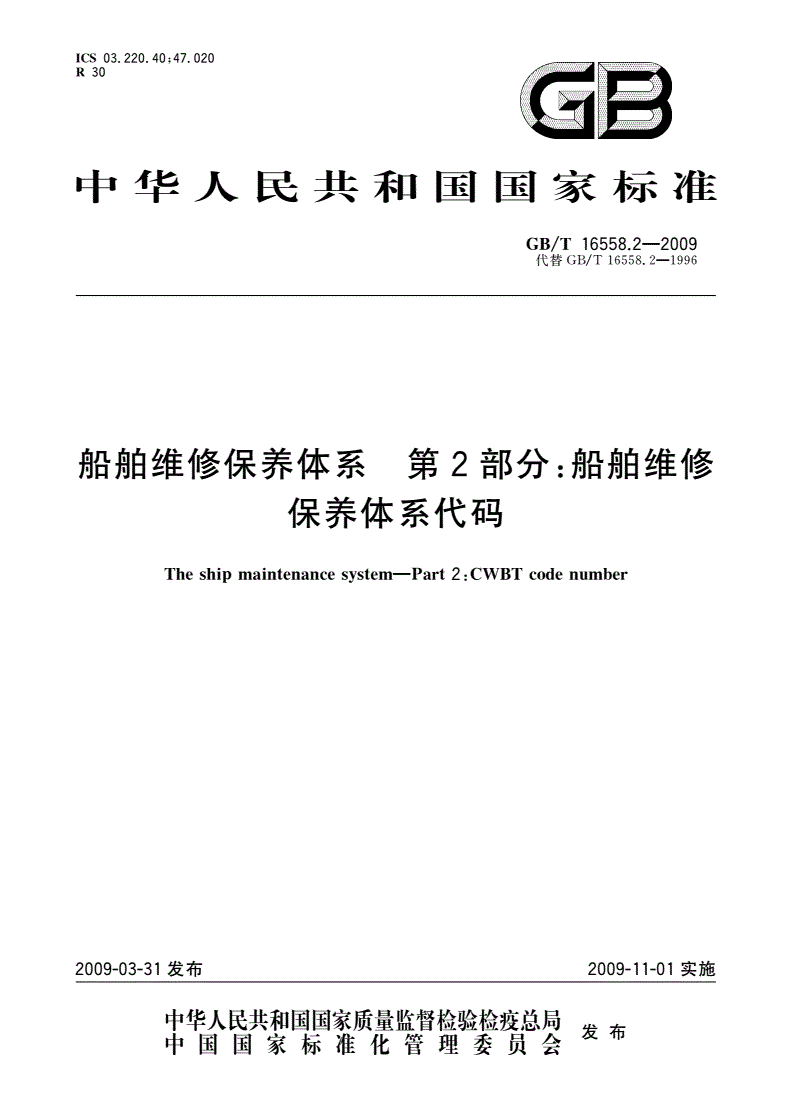

中华人民共和国国家标准

GB/T16558.2—2009

代替GB/T16558.2—1996

船舶维修保养体系第2部分：船舶维修

保养体系代码

Theshipmaintenancesystem—Part2:CWBTcodenumber

2009-03-31发布2009-11-01实施

发布

GB/T16558.2—2009

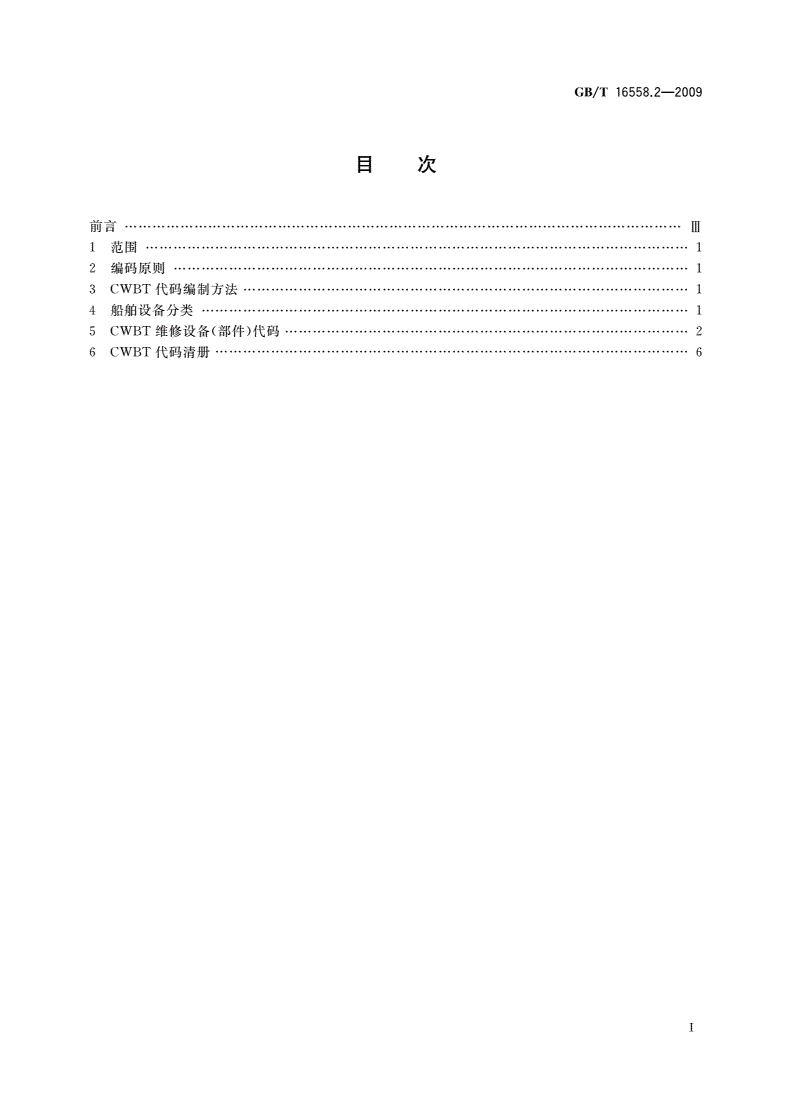

目

前言ni

i范围1

2编码原则1

3CWBT代码编制方法1

4船舶设备分类1

5CWBT维修设备（部件）代码2

6CWBT代码清册6

T

GB/T16558.2—2009

-1.Z-—1—

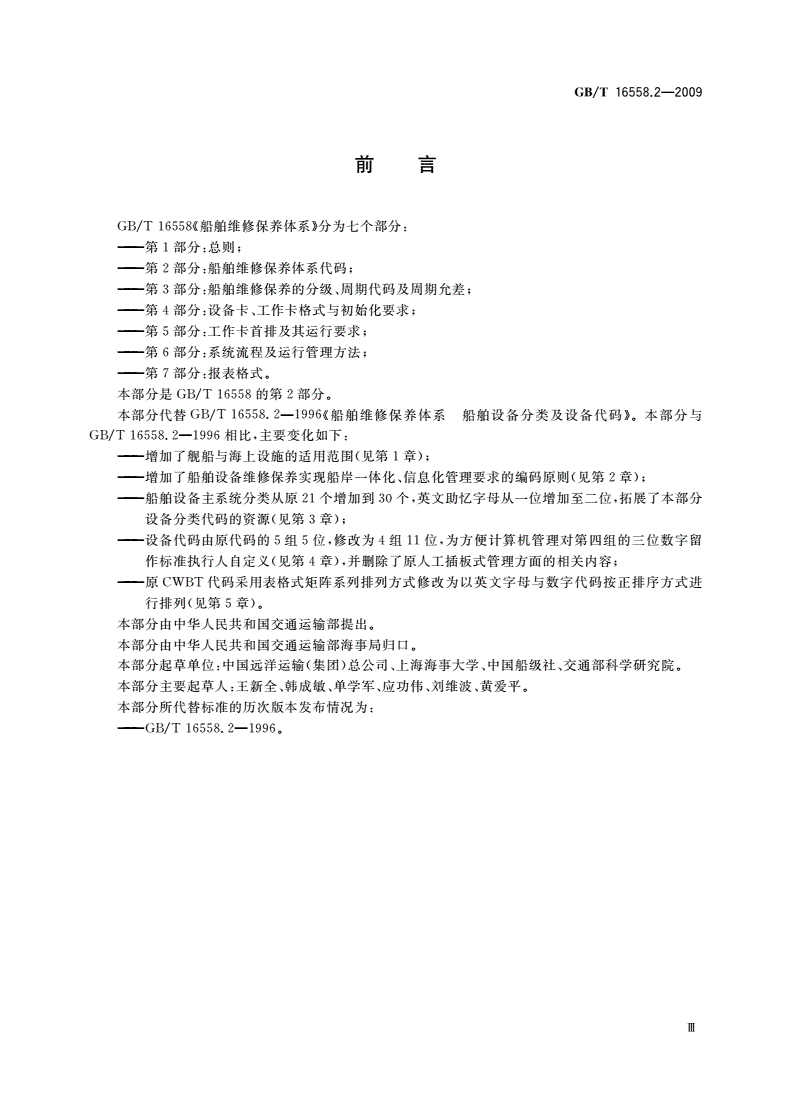

刖弓

GB/T16558《船舶维修保养体系》分为七个部分：

——第1部分:总则；

——第2部分:船舶维修保养体系代码；

——第3部分:船舶维修保养的分级、周期代码及周期允差；

——第4部分:设备卡、工作卡格式与初始化要求；

——第5部分:工作卡首排及其运行要求；

——第6部分：系统流稈及运行管理方法；

第7部分:报表格式。

本部分是GB/T16558的第2部分。

本部分代替GB/T1655&2—1996《船舶维修保养体系船舶设备分类及设备代码》。本部分与

GB/T16558.2—1996相比，主要变化如下：

——增加了舰船与海上设施的适用范围（见第1章）；

-增加了船舶设备维修保养实现船岸一体化、信息化管理要求的编码原则（见第2章）；

-船舶设备主系统分类从原21个增加到30个，英文助忆字母从一位增加至二位，拓展了本部分

设备分类代码的资源（见第3章）；

-设备代码由原代码的5组5位，修改为4组11位，为方便计算机管理对第四组的三位数字留

作标准执行人自定义（见第4章），并删除了原人工插板式管理方面的相关内容；

-原CWBT代码采用表格式矩阵系列排列方式修改为以英文字母与数字代码按正排序方式进

行排列（见第5章）。

本部分由中华人民共和国交通运输部提出。

本部分由中华人民共和国交通运输部海事局归口。

本部分起草单位：中国远洋运输（集团）总公司、上海海事大学、中国船级社、交通部科学研究院。

本部分主要起草人:王新全、韩成敏、单学军、应功伟、刘维波、黄爱平。

本部分所代替标准的历次版本发布情况为：

——GB/T1655&2—19960

ni

GB/T16558.2—2009

船舶维修保养体系第2部分：船舶维修

保养体系代码

1范围

GB/T16588的本部分规定了船舶维修保养体系（CWBT）代码的编制原则、编制方法、设备分类及

代码、维修设备（部件）代码及船舶维修保养体系代码。

本部分适用于远洋、沿海、江河运输船舶的管理。工程船舶、舰船与海上设施的管理可参照执行。

2编码原则

2.1能满足现代船舶设备管理信息化与船岸一体化管理的要求，便于对船舶设备维修保养工作的监

管、履约要求与船舶检验的要求，使船舶与岸基管理部门之间实现快速、准确的信息传递，又能适合我国

船舶技术管理的传统和特点。

2.2具有行业通用性，考虑到船舶种类、功能不同，设备分类与设备代码应满足现有各类运输船、工程

船、舰船与海上设施等所需。

2.3满足船舶设备保养工作信息化管理要求，船舶设备代码设计应适应计算机的识别、处理之需要，并

尽可能考虑到船舶设备维修保养工作的实际所需。

3CWBT代码编制方法

CWBT代码共采用四组代码，其中前三组代码表示船舶没备代码，第四组代码供执行人自定义用，

中间用“-”连接。CWBT设备代码结构表示如下：

XX-XXX-XXX-XXX

供执行人自定义•三位数字码

维修设备（部件）代码•三位数字码，见表2

组件（设备组）代码，二位数字码

（子）系统代码，一位数字码

主系统代码，二位字母码，见表］

示例：主系统为空气系统，子系统为启动空气系统，维修部件为主空压机组，自定义为No.3号的设备代码表示为：

AS-102-152-003.

4船舶设备分类

CWBT将船舶设备类别按泛指功能分为30个主系统，用二位英文字母表示，详见表1。

1

GB/T16558.2—2009

表1CWBT主系统代码表

序号代码名称英文名称

1AS空气系统AIRSYSTEM

2BW海水系统BITTERWATERSYSTEM

3BS舱底水系统BILGSYSTEMS

4CG装卸货设备CARGOHANDLINGGEAR

5DO甲板舸装设备DECKOUTFITTINGS

6ES电力系统ELECTRICSYSTEM

7FW淡水系统FRESHWATERSYSTEM

8GD柴油发电原动机DIESELENGINGENERATOR

9GT发电汽轮机STEAMTURBINENGINGENERATOR

10GS蒸汽发电原动机STEAMENGINGENERATOR

11HS船体部分HULLSTRUCTUR

12IC证书文件资料INFORMATIONSANDCERTIFICATES

13JF工程机械设备JOBENGINRINGFACILITIES

14KP防污染设备ANTI-POLLUTIONEQUIPMENT

15LO滑油系统LUBRICATINGOILSYSTEM

16MD柴油机主机MAINDIESELENGIN

17MS蒸汽机主机MAINSTEAMENGIN

18MT汽轮机主机MAINSTEAMTURBINENGIN

19M电动主机MAINELECTRICPOWERENGIN

20MW射流主机MAINWATERSPRAYENGIN

21MG燃气主机MAINGASTURBINENGIN

22NC通讯导航设备COMMUNICATIONANDNAVIGATIONEQUIPMENT

23O办公设备OFFICEQUIPMENT

24OS燃油系统FUELOILSYSTEM

25PM船舶推进与操纵系统PROPULSIONANDMANEUVERINGSYSTEMFORSHIP

26QL生活设施LIVINGFACILITIES

27RA冷藏空调通风系统REFRIGERATION,AIRCONDITIONINGANDVENTILATIONSYSTEM

28S安全与应急设备SAFETYSYSTEMANDEMERGENCYEQUIPMENT

29TS蒸汽系统STEAMSYSTEM

30UA自动化监测与遥控系统AUTOMATICCONTROLANDREMOTMONITORINGSYSTEM

5CWBT维修设备（部件）代码

CWBT维修设备（部件）代码由三位数字表示，共有372个维修设备（部件）代码。维修设备（部件）

代码清册以代码数字按正排序方式排列。CWBT维修设备（部件）代码清册详见表20

2

GB/T16558.2—2009

表2CWBT维修设备（部件）代码表

代码设备名称代码设备名称代码设备名称

001气缸盖037蓄能器091舵装置

002进气阀038电控阀092舵柱

003排气阀039电控装置093舵柄

004喷油器040电控单元094舵叶

005安全阀051增压器100节能装置

006示功阀052空冷器102推进器

007起动阀053缸体103计量仪表

008摇臂装置054机架113液位表、水位计

009缸套055机座、底座115盐度计

010活塞056检查门、防爆门116烟度计

011活塞杆057曲拐箱、油底壳122配载仪

012活塞环058贯穿螺栓125黏度计

013活塞冷却机构059底脚螺栓126氧份仪

014填料函060支撐装置140液压泵

015十字头销，衬061转年机组141油泵

016主机导板，滑块062主起动阀142水泵

017活塞销轴承063空气分配器143空气泵

018连杆及大端轴承064齿轮144液压马达

019曲轴065喷嘴146真空、引水装置

020主轴承066汽封147压力柜

021减振器067油封148管路

022飞轮068汽轮机叶片149阀件

023推力轴承、推力块069传动机构150滤器

024凸轮，轴070操纵机构151分离、净化装置

025换向机构071执行机构152压缩机

()26进气通道072反馈装置153热交换器

027排烟管及设备073安全保护装置154冷却器、冷凝器

028高斥油管074测速装置155气瓶、斥力容器

029高压油泵075离合器156放残、溢出装置

030喷油定时调节•机构076轴157燃烧器、点火装置

031调速装置077润滑装置158收集装置、储存装置

032供油单元078附件159输送装置

033液压放大器079扫气泵160调节器

034液压泵站080密封装置161锁紧装置

035液压执行元件081应急装置162化验设施

3

GB/T16558.2—2009

表2（续）

代码设备名称代码设备名称代码设备名称

163处理设施310转子356操作屏

165干燥、除湿设备311励磁装置357设定单元

166喷洒设施312传感器358联锁装置

167轴承313动力源371通信设备

168齿轮箱314风机、风扇372导航设备

169减速装置315监测设备373助航设备

170平衡器、平衡装置316开关装置374信号设备

171联轴节、连接装置318接触器375声号设备

172锅炉、焚烧炉319熔断器379天线

173烟囱320电容380船钟

174炉膛321电抗器381安全设备

175炉壳322均压装置382电子海图

176汽包、水包323白动电压调整器401外板及骨架

177疏水器324整流装置402海底阀箱

178制淡装置325变压器403油，水舱船底塞

179节流装置326变频器、变换装置404毗龙骨

180炉墙327汇流排405甲板及骨架

181泥渣箱328接线盒406舱口围及舱口面板结构

182牵条329接线柱407开口结构

201普通机床330插座408开口支柱

202专用机床331指示装置409内底板及骨架

203焊接设备332控制板410双层底内结构

204处理设备333电池、蓄电池411污水井围板及盖

205试验台334充放装置412顶边舱结构

206特种维修器具335电缆413底边舱结构

207起重行车336灯具414集装箱船抗扭结构

301电动机337测量装置415污水井

302控制箱、拎制装置338接地装置416艄部结构

303起动器、起动装置340数据处理装置417舵部结构

304控制器341控制单元418舱壁结构

305报警设备342接口单元419围壁板及结构

306配电板343通用控制器421隔热设施、绝热层

307操纵台344多用控制器422置放架

308发电机353车钟423门

309定子355显示屏424窗户

4

GB/T16558.2—2009

表2（续）

代码设备名称代码设备名称代码设备名称

425滑道485燃油舱532刮雨器

426水密门486柴油舱533梯子

449桅屋488污油舱534格栅

450干货舱490燃油柜535立柱

451液货舱491柴油柜536平台

452集装箱货舱492滑油柜537坡道

453滚装货舱493膨胀柜538天窗舱棚

454散货货舱494储存柜551设备舱室

455冷藏货舱495污油柜552特殊舱室

456特种货舱496油渣柜553船员住房

457主机舱497其他油柜554旅客住房

458辅机舱498水柜、水箱556走道

459锅炉舱499污水柜558卫生间设施

460泵舱500其他柜设施560通风设施、通风装置

461舵机舱室501阳极保护561船员公共设施

462侧推舱室502阴极保护562旅客公共设施

463锚链舱503油漆保护565洗衣房设施

465应急通道504防海生物装置566厨房设施

466干隔舱505其他涂层保护567配膳间设施

467管子弄506洗舱装置568升降设备

468轴隧507日用柜569电梯

469其他舱室508沉淀柜601起重设备

470尖舱509循环柜602本体结构

471深舱520舱盖603起升机构

472双层底舱521启闭装置604回转机构

473边舱522水密装置605变幅机构

476透气管523舷梯606索具

477通风帽524引水梯607绞车、缆车

478测量管525桅杆608制动装置

479淡水舱526旗杆609限位装置

480冷却水舱527锚灯杆610支架

481饮水舱528道门或盖613张紧装置

482炉水舱529舷墙616液压缸、千斤顶

483制淡水舱530栏杆618锚机

484污水舱531天幕619绞缆机

5

GB/T16558.2—2009

表2（续）

代码设备名称代码设备名称代码设备名称

620锚705救生器材810运行资料

621锚链，附件706救生信号811安全质量体系文件

622锚链止链器707应急启闭装置812说明书

623锚链应急脱链装置708应急设备堵漏器材901复印机

624带缆桩709惰性气体发生器902打印机

625带缆导向滚轮710洗涤塔903计算机

626导缆孔711甲板水封904配载仪

627导缆器712消防设备、消防器材905摄像机

628驱动装置713防火堵隔906照相机

629船用拖带设备714风闸907显示器

630船用顶推设备715静水压力释放器908扫描仪

631舱内绑扎、固定装置801船舶登记证书909不间断电源

632甲板绑扎、固定设备802船舶法定证书910局域网

635行走机构803船舶入级证书911服务器

636伺服装置804船舶设备证书912路由器

701救生艇806修船资料及检验报告913调制解调器

702救助艇、工作艇807建造资料914船岸通信终端

703吊艇架808设备资料915通用软件

704救生筏、工作筏809管理资料916专用软件

6CWBT代码清册

CWBT代码清册详见表3。

表3CWBT代码清册

代码名称代码名称

A&000-000-000空气系统AS-102-154-000主空压机冷却器

A&100-000-000启动空气系统AS-102-141-000主空压机自带泵

A&101-000-000启动空气管系AS-1O2-O75-OOO主空压机离合器

A&101-149-000启动空气阀件AS-103-000-000副空压机组

A&101-150-000启动空气滤器AS-103-152-000副空压机

A&101-078-000启动空气附件AS-103-301-000副空压机原动机

A&102-000-000主空压机组AS-103-302-000副空压机控制箱

A&102-152-000主空压机AS-103-304-000副空压机自控设备

A&102-301-000主空压机原动机AS-103-154-000副空压机冷却器

A&102-302-000主空压机控制箱AS-103-141-000副空压机自带泵

A&102-304-000主空压机自控设备AS-1O3-O75-OOO副空压机离合器

6

GB/T16558.2—2009

表3（续）

代码名称代码名称

A&104-155-000主气瓶AS-205-149-000副机控制空气阀件

A&104-602-000主气瓶本体结构AS-205-078-000副机控制空气附件

A&104-149-000主气瓶阀件AS-2O5-156-OOO副机控制空气放残装置

A&104-156-000主气瓶放残装置AS-206-000-000安全设备控制空气

A&104-078-000主气瓶附件AS-2O6-155-OOO安全设备控制气瓶

A&105-155-000副气瓶AS-206-149-000安全设备控制阀件

A&105-602-000副气瓶本体结构AS-206-078-000安全设备控制附件

A&105-149-000副气瓶阀件AS-206-156-000安全设备控制放残装置

A&105-156-000副气瓶放残装置AS-207-000-000干燥净化装置

A&105-078-000副气瓶附件AS-207-152-000干燥净化制冷压缩机

AS-105-103-000启动空气系统监测仪表AS-207-301-000干燥净化压缩机电动机

A&200-000-000控制空气系统AS-207-302-000干燥净化压缩机控制箱

A&201-000-000控制空气管系AS-207-078-000干燥净化装置附件

A&201-149-000控制空气阀件AS-207-154-000干燥净化装置冷却器

A&201-150-000控制空气滤器AS-2O7-1O3-OOO控制空气系统监测仪表

A&201-078-000控制空气管系附件AS-300-000-000工作空气系统

A&201-156-000控制空气放残装置AS-301-000-000工作空气管系

A&202-000-000控制空气压缩机组AS-301-149-000工作空气阀件

A&202-152-000控制空气空压机AS-301-150-000工作空气滤器

A&202-301-000控制空气空压机原动机AS-301-078-000工作空气附件

A&202-302-000控制空气空压机控制箱AS-301-156-000工作空气放残装置

A&202-304-000控制空气空压机组自控设备AS-302-000-000工作空气空压机组

A&202-154-000控制空气冷却器AS-302-152-000工作空气空压机

A&203-155-000控制空气瓶AS-302-301-000工作空气空压机原动机

A&203-602-000控制空气气瓶本体结构AS-302-302-000工作空气空压机控制装置

A&203-149-000控制空气气瓶阀件AS-302-304-000工作空气机组自控设备

A&203-078-000控制空气气瓶附件AS-302-154-000工作空气冷却器

A&203-156-000挣制空气气瓶放残装置AS-3O3-OOO-OOOT.作空气瓶

A&204-000-000主机控制空气AS-3O3-155-OOO工作气瓶

AS-204-155-000主机控制气瓶AS-303-149-000工作空气瓶阀件

AS-204-149-000主机控制空气阀件AS-304-000-000杂用空气

A&204-078-000主机控制空气附件BW-000-000-000海水系统

AS-204-156-000主机控制空气放残装置BW-100-000-000海水冷却系统

A&205-000-000副机控制空气BW-101-000-000海水冷却系统管系

A&205-155-000副机控制气瓶BW-101-149-000海水冷却系统阀件

7

GB/T16558.2—2009

表3（续）

代码名称代码名称

BW-101-150-000海水冷却系统滤器BW-200-000-000压载水系统

BW-101-078-000海水冷却系统附件BW-201-000-000压载水系统管系

BW-101-502-000防海生物装置BW-201-149-000压载水系统阀件

BW-102-000-000主海水泵组BW-201-150-000压载水系统滤器

BW-102-142-000主海水泵BW-201-078-000压载水系统附件

BW-102-301-000主海水泵电动机BW-202-000-000压载水泵组

BW-102-302-000主海水泵控制箱BW-202-142-000压载水泵

BW-102-304-000主海水泵组自控设备BW-2O2-3O1-OOO压载泵电动机

BW-103-000-000副海水泵组BW-2O2-3O2-OOO压载泵控制箱

BW-103-142-000副海水泵BW-2O2-3O4-OOO压载泵组自控设备

BW-103-301-000副海水泵电动机BW-202-146-000压载泵真空装置

BW-103-302-000副海水泵控制箱BW-203-000-000调倾泵组（平衡泵〕

BW-103-304-000副海水泵组自控设备BW-203-142-000调倾水泵

BW-104-000-000停泊海水泵组BW-2O3-3O1-OOO调倾泵电动机

BW-104-142-000停泊海水泵BW-2O3-3O2-OOO调倾泵控制箱

BW-104-301-000停泊海水泵电动机
