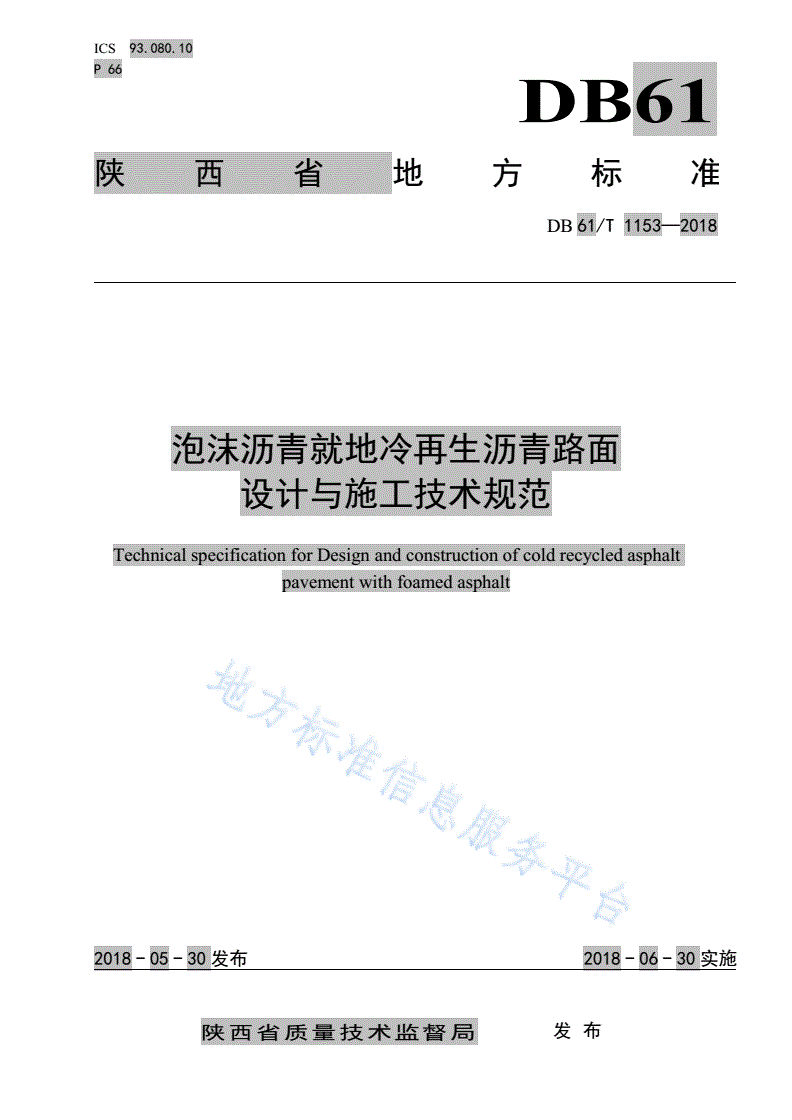

ICS93.080.10

P66

DB61

陕西省地方标准

DB61/T1153—2018

泡沫沥青就地冷再生沥青路面

设计与施工技术规范

TechnicalspecificationforDesignandconstructionofcoldrecycledasphalt

pavementwithfoamedasphalt

2018-05-30发布2018-06-30实施

陕西省质量技术监督局发布

DB61/T1153—2018

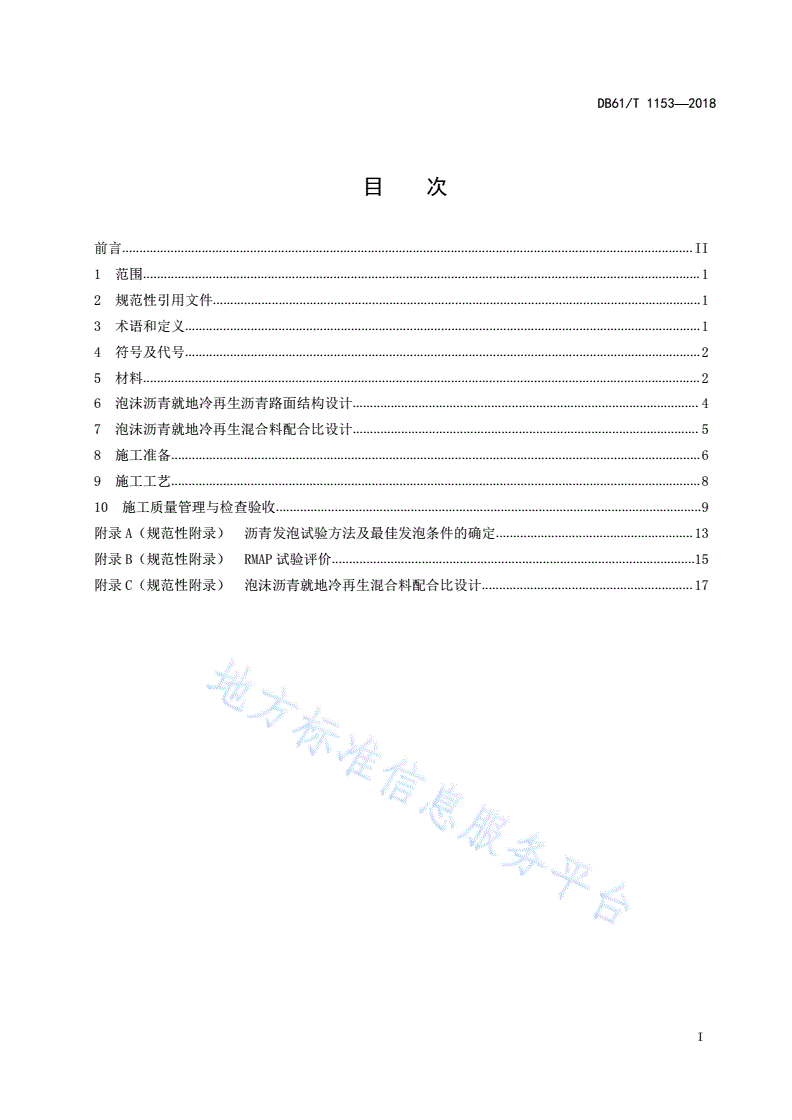

目  次

前言.....................................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4符号及代号.....................................................................................................................................................2

5材料.................................................................................................................................................................2

6泡沫沥青就地冷再生沥青路面结构设计....................................................................................................4

7泡沫沥青就地冷再生混合料配合比设计....................................................................................................5

8施工准备.........................................................................................................................................................6

9施工工艺.........................................................................................................................................................8

10施工质量管理与检查验收...........................................................................................................................9

附录A（规范性附录）沥青发泡试验方法及最佳发泡条件的确定.........................................................13

附录B（规范性附录）RMAP试验评价.........................................................................................................15

附录C（规范性附录）泡沫沥青就地冷再生混合料配合比设计.............................................................17

I

DB61/T1153—2018

前  言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由陕西省交通运输厅提出并归口。

本标准起草单位：西安公路研究院、陕西省铜川公路管理局、陕西利维路面再生工程有限公司。

本标准主要起草人：郭平、李进成、郭宏伟、邱业绩、黄建云、郗苏民、王永清、马庆伟、李艳、

弥海晨、陈正元、曹红。

本标准由西安公路研究院负责解释。

本标准首次发布。

联系信息如下：

单位：西安公路研究院

电话：029-89583212

地址：陕西省西安市高新六路60号

邮编：710065

II

DB61/T1153—2018

沥青路面泡沫沥青就地冷再生技术规范

1范围

本标准规定了公路沥青路面采用泡沫沥青就地冷再生的材料、再生路面结构设计、混合料配合比设

计、施工准备、施工工艺、施工质量管理与检查验收。

本标准适用于陕西省一级及以下等级公路泡沫沥青就地冷再生施工。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB175通用硅酸盐水泥

GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法

GB/T17671水泥胶砂强度检验方法

JTGD50公路沥青路面设计规范

JTGE20公路工程沥青及沥青混合料试验规程

JTGE40公路土工试验规程

JTGE42公路工程集料试验规程

JTGE51公路工程无机结合料稳定材料试验规程

JTGE60公路路基路面现场测试规程

JTGF20公路路面基层施工技术细则

JTGF40公路沥青路面施工技术规范

JTGF41公路沥青路面再生技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

沥青路面回收料reclaimedmaterialsfromasphaltpavement

采用铣刨设备从沥青路面上获得的旧料，包括沥青混合料回收料和基层回收料。

3.2

沥青混合料回收料reclaimedasphaltpavement

采用铣刨设备从沥青路面面层上获得的旧沥青混合料。

3.3

基层回收料reclaimedbasemixture

1

DB61/T1153—2018

采用铣刨设备从沥青路面基层上获得的旧基层混合料。

3.4

沥青发泡温度foamingtemperatureofasphalt

在制作泡沫沥青时，热沥青的温度。

3.5

泡沫沥青foamedasphalt

将热沥青和水在专用的发泡装置内混合、膨胀，形成的含有大量均匀分散气泡的沥青材料。

3.6

泡沫沥青膨胀率maximumexpansionratiooffoamedasphalt

泡沫沥青在发泡状态下的最大体积与未发泡时沥青体积的比值。

3.7

泡沫沥青半衰期halflifeoffoamedasphalt

泡沫沥青从最大体积衰减至最大体积的50%所用的时间。

3.8

泡沫沥青就地冷再生coldin-placerecyclingwithfoamedasphalt

指采用专用的泡沫沥青就地冷再生设备，对沥青路面进行现场冷铣刨，破碎和筛分（必要时），掺

入一定数量的新集料、泡沫沥青、活性填料（水泥、石灰等）、水，经过常温拌和、摊铺、碾压等工序，

一次性实现沥青路面再生的技术。

4符号及代号

本文件各种符号、代号以及名称详见表1。

表1符号及代号

符号或代号名称

RMAP沥青路面回收料

RAP沥青混合料回收料

RBM基层回收料

OWC冷再生混合料的最佳含水率

OAC冷再生混合料的最佳泡沫沥青用量

5材料

5.1一般规定

5.1.1泡沫沥青就地冷再生混合料使用的各种材料经检验合格后方可使用。

5.1.2各种材料应设置标识牌，标识内容应包括材料名称、来源、岩性、规格、用途等。

5.1.3新集料应分开堆放，并采用防雨措施。

2

DB61/T1153—2018

5.1.4堆放场地应硬化，排水通畅。

5.2道路石油沥青

泡沫沥青宜采用A-90或A-70道路石油沥青进行制作，其质量应符合JTGF40的相关规定。

5.3泡沫沥青

5.3.1应根据泡沫沥青发泡试验确定沥青的最佳发泡用水量及发泡温度，沥青的最佳发泡用水量宜为

沥青质量的1%～4%，发泡温度宜为140℃～170℃。

5.3.2泡沫沥青技术要求应符合表2的规定。

表2泡沫沥青技术要求

项目单位技术要求试验方法

膨胀率，不小于倍10附录A

半衰期，不小于s8附录A

5.3.3当泡沫沥青不满足要求时，应首先通过调整发泡温度、发泡用水量等发泡工艺改善泡沫沥青膨

胀率和泡沫沥青半衰期指标，也可在不影响沥青和沥青混合料的前提下添加外加剂，直至泡沫沥青性能

满足要求，否则应更换沥青。

5.4新集料

5.4.1粗集料应该洁净、干燥，质量应符合表3的规定。

表3泡沫沥青就地冷再生用粗集料技术要求

项目单位一级公路二级及以下等级公路试验方法

石料压碎值，不小于%2830JTGE42（T0316）

洛杉矶磨耗损失，不大于%3035JTGE42（T0317）

表观相对密度，不小于—2.52.45JTGE42（T0304）

吸水率，不大于%3.03.0JTGE42（T0304）

坚固性a，不大于%1212JTGE42（T0314）

针片状含量（混合料），不大于%1820

其中粒径大于9.5mm，不大于%15—JTGE42（T0312）

其中粒径小于9.5mm，不大于%20—

水洗法﹤0.075mm颗粒含量，不大于%11JTGE42（T0310）

软石含量，不大于%55JTGE42（T0320）

a坚固性试验可根据需要进行

5.4.2细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒级配，其质量应符合表4的规定。

3

DB61/T1153—2018

表4泡沫沥青就地冷再生用细集料技术要求

项目单位一级公路二级及以下等级公路试验方法

表观相对密度，不小于—2.502.45JTGE42（T0328）

塑性指数，不大于—1717JTGE42（T0118）

砂当量，不小于%6060JTGE42（T0334）

有机质含量，小于%22JTGE42（T0313/0151）

硫酸盐含量，不大于%0.250.25JTGE42（T0341）

5.5水泥

5.5.1宜采用硅酸盐类水泥，水泥的初凝时间应在3h以上，终凝时间宜在6h～10h之间。水泥强度等

级宜为32.5或42.5，其技术指标应符合GB175的相关规定。

5.5.2散装水泥出炉后应放置7d以上，安定性合格后方可使用。

5.6水

应采用饮用水。

5.7RMAP

5.7.1应按附录B进行沥青路面回收材料的取样，不同层位的回收料应分别进行取样分析。

5.7.2再生混合料设计时，应按表5实测RAP、RBM的技术指标。

表5RAP、RBM检测项目及技术要求

材料试验项目技术要求试验方法

含水率（%）实测

最大粒径（mm），不大于31.5

RAPRAP矿料级配（%）实测附录B

沥青含量（%）实测

砂当量（%），不小于60

针入度（1/10mm）实测

60℃粘度（Pa·s）实测抽提后的沥青按JTGE20中

RAP中的沥青

软化点（℃）实测试验方法进行

15℃延度（cm）实测

含水率（%），不大于3

RBM最大粒径（mm），不大于37.5附录B

RBM级配（%）实测

6泡沫沥青就地冷再生沥青路面结构设计

6.1一般规定

6.1.1既有沥青路面面层厚度应不小于8cm。

6.1.2再生层的下承基层应完好，厚度应不小于12cm。

4

DB61/T1153—2018

6.2既有路面调查及分析

6.2.1既有路面历史信息调查与分析含以下项目：

a)收集既有路面的结构、材料和路况等方面的资料；

b)收集既有路面通车营运期间的养护和检测资料，分析病害成因。

6.2.2既有路面状况调查与分析含以下项目：

a)调查资料包括：路面损坏状况指数、路面行驶质量指数、路面车辙深度指数、路面抗滑性能指

数、路面结构强度指数；

b)采用铣刨机对既有路面进行分层铣刨，并检测下承层顶面的当量回弹模量。

6.2.3交通量调查应包括交通量大小、轴载分布情况等。

6.3结构层设计

6.3.1按JTGD50中对改建路面设计的有关规定进行泡沫沥青就地冷再生路面结构设计。用于结构设

计的再生层设计参数宜实测获得，当缺少实测数据时，可参考表6确定设计参数。

表6泡沫沥青就地冷再生材料设计参数

项目参数

动态压缩模量（MPa）（20℃，5HZ）3000～5000

动态压缩模量（MPa）（20℃，10HZ）3500～5500

劈裂强度（MPa）（15℃）0.3～0.7

抗压模量（MPa）（20℃）800～1400

抗压模量（MPa）（15℃）
