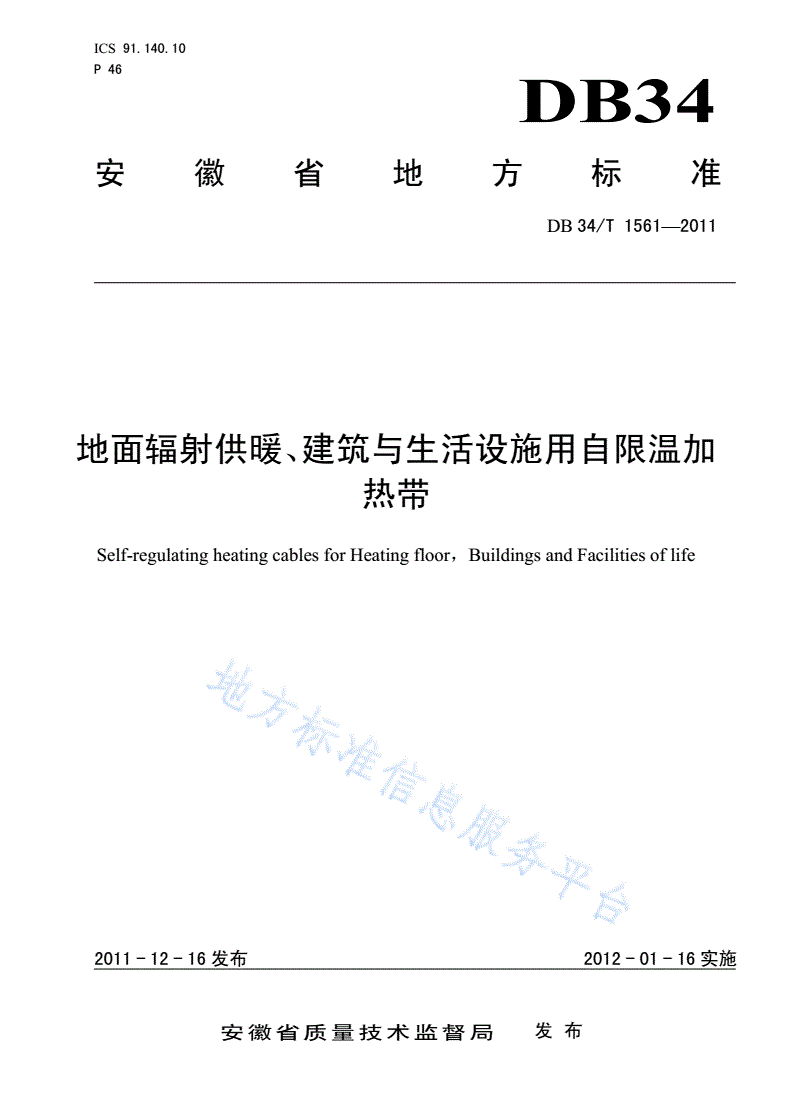

DB34/T 1561-2011 地面辐射供暖、建筑与生活设施用自限温加热带

ICS91.140.10

P46

DB34

安徽省地方标准

DB34/T1561—2011

地面辐射供暖、建筑与生活设施用自限温加

热带

Self-regulatingheatingcablesforHeatingfloor，BuildingsandFacilitiesoflife

2011-12-16发布2012-01-16实施

安徽省质量技术监督局发布

DB34/T1561—2011

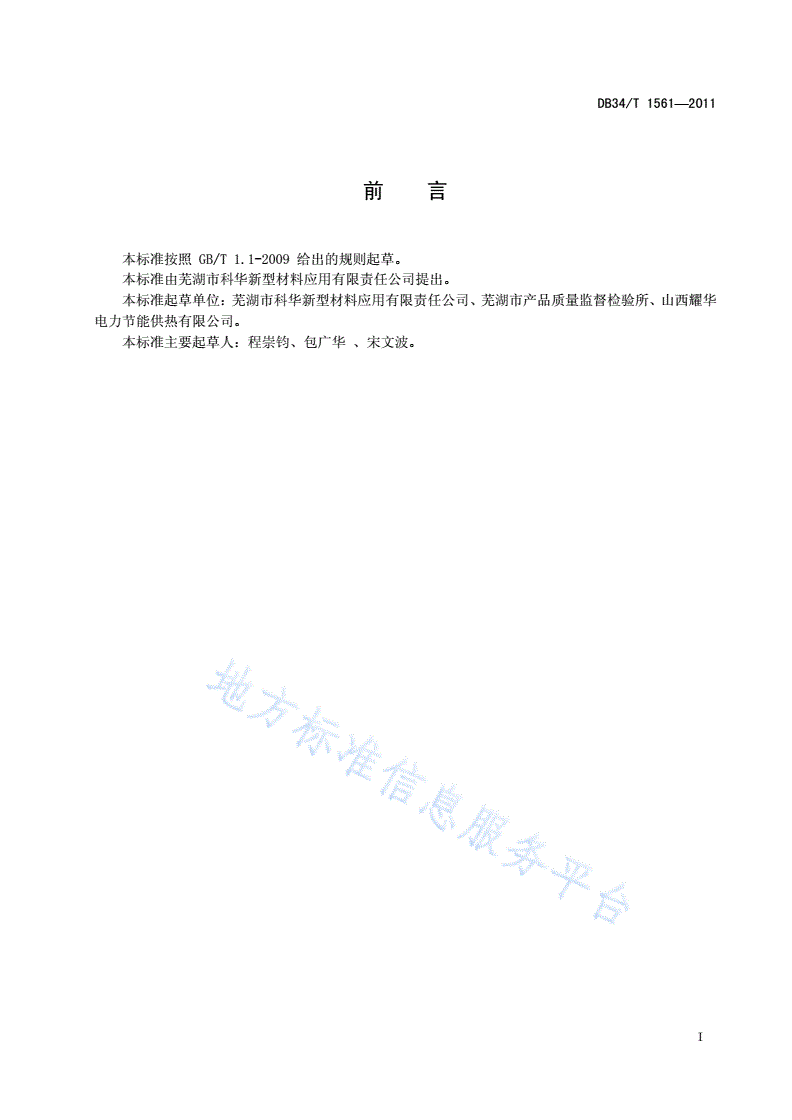

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由芜湖市科华新型材料应用有限责任公司提出。

本标准起草单位：芜湖市科华新型材料应用有限责任公司、芜湖市产品质量监督检验所、山西耀华

电力节能供热有限公司。

本标准主要起草人：程崇钧、包广华、宋文波。

I

DB34/T1561—2011

地面辐射供暖、建筑与生活设施用自限温加热带

1范围

本标准规定了地面辐射供暖、建筑与生活设施用自限温加热带（以下简称加热带）的术语和定义、

产品结构、分类、标识、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。

本标准适用于具有电阻--正温度系数的导电聚合物复合材料制成的地面辐射供暖、建筑与生活设施

加热用自限温加热带。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2900.10-2001电工术语电缆

GB/T2951.11-2008电缆和光缆绝缘和护套材料通用试验方法第11部分:通用试验方法厚度和

外形尺寸测量机械性能试验

GB/T2951.12-2008电缆和光缆绝缘和护套材料通用试验方法第12部分:通用试验方法热老化

试验方法

GB/T2951.13-2008电缆和光缆绝缘和护套材料通用试验方法第13部分:通用试验方法-密度测

定方法-吸水试验-收缩试验

GB/T2951.14-2008电缆和光缆绝缘和护套材料通用试验方法第14部分:通用试验方法-低温试

验

GB/T3048.5-2007电线电缆电性能试验方法第5部分:绝缘电阻试验

GB/T3048.8-2007电线电缆电性能试验方法第8部分:交流电压试验

GB/T3048.9-2007电线电缆电性能试验方法第9部分:绝缘线芯火花试验

GB3836.1-2010爆炸性环境第1部分:设备通用要求

GB/T3956-2008电缆的导体

GB/T18380.11-2008电缆和光缆在火焰条件下的燃烧试验第11部分:单根绝缘电线电缆火焰垂

直蔓延试验试验装置

GB19518.1-2004爆炸性气体环境用电气设备电阻式伴热器第1部分:通用和试验要求

GB/T19835自限温伴热带

GB/T20841额定电压300/500V生活设施加热和防结冰用加热电缆

JGJ142地面辐射供暖技术规程

3术语和定义

下列术语和定义适用于本文件。(本标准未定义的术语采用GB/T2900.10-2001规定的名词术语)

3.1

1

DB34/T1561—2011

电阻率温度系数(电阻--温度系数)temperaturecoefficientofresistivity

反映电阻率与温度变化的关系。电阻率随温度升高而增大、随温度降低而减小的为正温度系数，反

之为负温度系数。

3.2

自限温电热带self-regulatingheatingcable

具有电阻率正温度系数（PositiveTemperatureCoefficient，PTC）特性的导电聚合物复合材料制成

的带状电热器件。分为自限温加热带和自限温伴热带。

3.3

扁平导电线芯buswires

沿着整根加热带平行敷设的两股扁平编织结构的金属（镀锡铜线或镀镍铜线）导线，起着传输电流

的作用。

3.4

电热芯带（PTC芯带）heatingcore

将具有PTC特性的导电聚合物复合材料均匀紧密地挤包在两股平行的导电线芯之间，且与附加复

合绝缘形成的带状电热元件。

3.5

双重绝缘doubleinsulation

由通用绝缘和附加绝缘构成的绝缘系统。

3.5.1

通用绝缘basicinsulation

对电极提供通用防护的绝缘。

3.5.2

附加绝缘supplementaryinsulation

对电极提供防护而对通用绝缘另外施加的与PTC材料紧密复合一体的独立绝缘。

3.6

外护套jacket

包覆在PTC芯带双重绝缘层外面，由金属或非金属材料组成的均匀连续的包覆层，主要功能为：

屏蔽、绝缘、防腐、阻燃、延缓隔热、加强且机械防护，用来保护和增强自限温加热带。

3.7

标称功率nominalpower

2

DB34/T1561—2011

以电热带的不同工况（即伴热或加热）为基准，在特定工况下、某温度时的每米输出功率为标称功

率。

注：用于地面辐射供暖的自限温加热带是以被夹持在混凝土内或夹持在隔热层与金属面板之间这一工况时产品表

面温度在50℃时为地面辐射供暖专用产品的线功率，此时单位线功率为采暖专用自限温加热带标准线功率。

3.8

最高表面温度maximumself-generatedtemperature

特指在隔热良好的密闭容器内放足够长度的电热带，在额定电压下电热带表面的最高温度。

3.9

最高承受温度maximumbearabletemperature

PTC芯带输出功率出现积累性、永久性下降且不可逆恢复的外界最高温度。

3.10

起动电流start–upcurrent

在额定电压和给定温度下加热带在不同的加热体系中，隔离外界影响时起动的瞬间（3s时）最大

电流。

3.11

起动电流与稳态电流的比值

当加热带在某工况条件起动与通电5min时的电流值之比。

3.12

功率温度特性power-temperaturecharacteristic

该特性是某品种、某规格产品模拟伴热或加热工况条件下测定的，随该工况体系温度的升高、降低，

功率呈非线性下降、升高。它反映了该产品在某工况条件下自调的能力和特性。

4产品结构、分类和标识

4.1产品结构

图1产品结构示意图

——1、扁平导电线芯

——2、PTC芯带

3

DB34/T1561—2011

——3、附加复合绝缘层

——4、绝缘层

——5、屏蔽层

——6、加强层

——7、加强铠装层

自限温加热带以芯带与基本绝缘组成基本型结构（1—3），并分别与屏蔽层、外护套层组成屏蔽型

结构（1—5）、多层加强型结构(1—6)、或功能加强型结构(1-7)。

4.2结构分类

4.2.1基本型自限温加热带

由芯带和双重绝缘构成的自限温加热带，用“Jx”表示，下标“x”表示材料品种，基本型结构仅

作为再加工产品使用，或作电热器材电热原件用。

严禁直接用于无法形成接地保护的场合。

4.2.2屏蔽型自限温加热带

在基本型自限温加热带外编织金属丝形成屏蔽层，或纵包铝箔等金属膜或延缓隔热等功能层再编织

金属丝，具有接地、均匀传热和增强保护等作用。用“Pxx”表示，下标“xx”表示内含功能层，如：

全屏蔽，延缓隔热或远红外等。如需用作防爆场合，需进行防爆产品认证并按防爆产品要求进行检测。

4.2.3加强型自限温加热带

在自限温加热带屏蔽层外，再包覆一层外防腐、阻燃防水等机械防护加强护套。用“CTx”表示。

下标“x”表示绝缘和加强层的材料品种。加强型产品如用于防爆场合，同上述4.2.2要求。

若用于道路化冰雪时，则在普通加强型外再增设铠装钢带或编织金属网进行高强度机械防护,用

“TCT”表示。

4.3PTC芯带分类

4.3.1PTC芯带

按PTC材料分类为特种PTC（含氟）和普通PTC两种。

4.3.2PTC芯带按工作电压应分为

——600V～380V高电压类；

——220V～110V通用类；

——80V～36V低电压类；

——36V～3V安全电压类。

4.3.3按专用功能特性进行分类

地面辐射供暖用，化冰雪用，加热器用，热水加热、低电压类等专用产品分类。

4.4产品型号规格及释义

4.4.1产品型号规格的基本信息组成及排列顺序如下

4

DB34/T1561—2011

XX—XXX—XXX—XXx—XXX

工作电压

结构代号

特种、普通、导电芯结构分类代号

功能分类

标称功率

4.4.2产品样本

见附录A。

5技术要求

5.1导体

由多股编织的镀锡或镀镍铜线组成。其导体直流电阻应符合GB/T3956-2008中第5类软导体性

能规定。

5.2PTC芯带形状与尺寸

芯带的断面一般为扁形，其宽度和厚度不作限制，但包覆导体的PTC材料最薄处厚度不得小于0.2

mm。

5.3绝缘与外护套

5.3.1绝缘、外护套材料

绝缘、外护套材料可分别用PE、PVC、FEP等。应按使用工艺条件不同选用。

5.3.2绝缘厚度

为相同或不同材料的双重绝缘其外层通用绝缘标称厚度：0.60mm，其中内层为与PTC芯带分层共

挤的附加绝缘层，标称厚度0.30mm。其双重最薄处的厚度均应不小于规定值的80﹪。

5.3.3外护套厚度

单层也可为相同或不同材料的双层，单层厚为0.8mm，双层总厚为0.8mm，其中外层为0.5mm，

内层为0.3mm，其双重最薄处的厚度均应不小于规定值的80﹪

5.3.4绝缘、护套的抗拉强度

绝缘与护套的抗拉强度见表1。

表1绝缘与护套的抗拉强度

材料名称抗拉强度/Mpa

高密度聚乙烯HDPE≥15

阻燃聚氯乙烯PVC≥15

聚全氟乙丙烯FEP≥20

5

DB34/T1561—2011

5.3.5绝缘、护套热老化性能

在高于绝缘、护套材料的最高承受温度15℃的老化箱中老化168h，老化后的拉伸强度变化率≤

20﹪，断裂伸长变化率≤20％。

5.4成品电热带标志

成品电热带表面标志字迹清楚、容易辨认耐擦，标志间距离为最大900mm。

5.5屏蔽层

5.5.1双屏蔽层

加热带应设有抗电磁辐射、抗静电、接地保护功能及增强机械强度防护的功能屏蔽层。在屏蔽编织

网内，沿电热带纵包或绕包一层铝塑复合带为全屏蔽层，屏蔽率达100﹪。双屏蔽层结构时，外层屏蔽

网覆盖率不作考核。

5.5.2结构及用料

屏蔽层采用铝镁硅合金丝编织和铝塑复合带双层结构，外层采用铝镁合金丝编织，铝镁合金丝单丝

直径为0.12mm～0.20mm，复盖率≥40﹪，内层采用0.05mm～0.10mm厚铝塑复合带全屏蔽，搭盖

率10％。

5.6自限温加热带的电气和机械性能主要要求

表2成品电热带性能实验要求

序号类别实验项目标准要求试验方法

成品电热带高温100
