DB32/T 4625-2023 城市轨道交通工程施工现场安全检查用语与数据交换标准
DB32/T 4625-2023 Urban rail transit construction site safety inspection language and data exchange standards
基本信息
发布历史
-
2023年12月
研制信息
- 起草单位:
- 起草人:
- 出版信息:
- 页数:257页 | 字数:- | 开本: -
内容描述

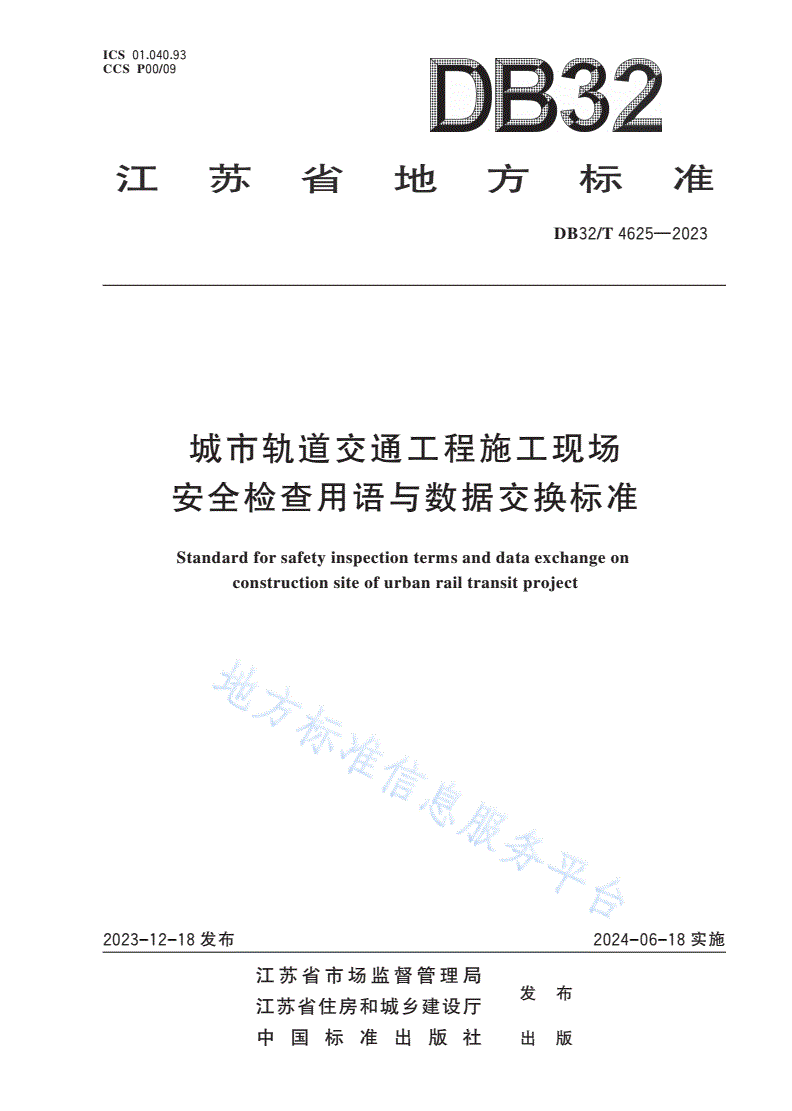

ICS01.040.93
CCSP00/09
!7,
DB32/T4625—2023
城市轨道交通工程施工现场
安全检查用语与数据交换标准
Standardforsafetyinspectiontermsanddataexchangeon
constructionsiteofurbanrailtransitproject
2023-12-18发布2024-06-18实施
江苏省市场监督管理局
发布
江苏省住房和城乡建设厅
中国标准出版社出版
DB32/T4625—2023

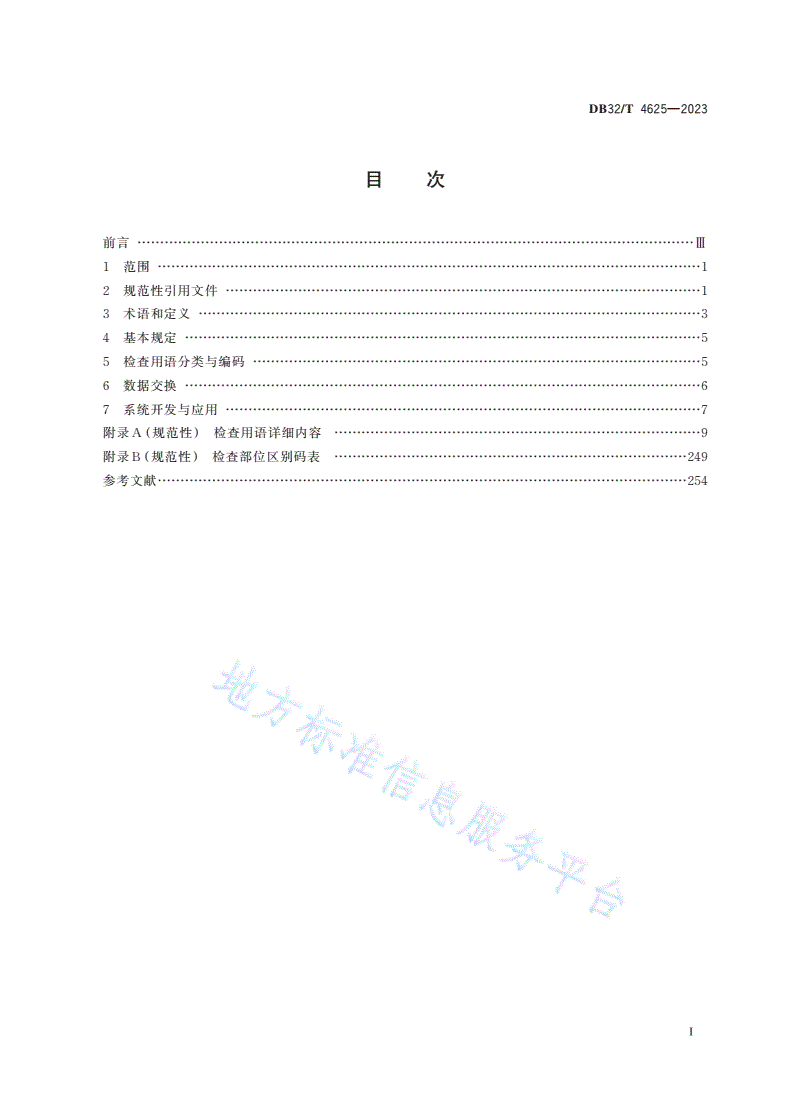

目次
前言……………………………Ⅲ
1范围…………………………1
2规范性引用文件……………1
3术语和定义…………………3
4基本规定……………………5
5检查用语分类与编码………………………5
6数据交换……………………6
7系统开发与应用……………7
附录A(规范性)检查用语详细内容………………………9
附录B(规范性)检查部位区别码表……………………249
参考文献………………………254
Ⅰ
DB32/T4625—2023

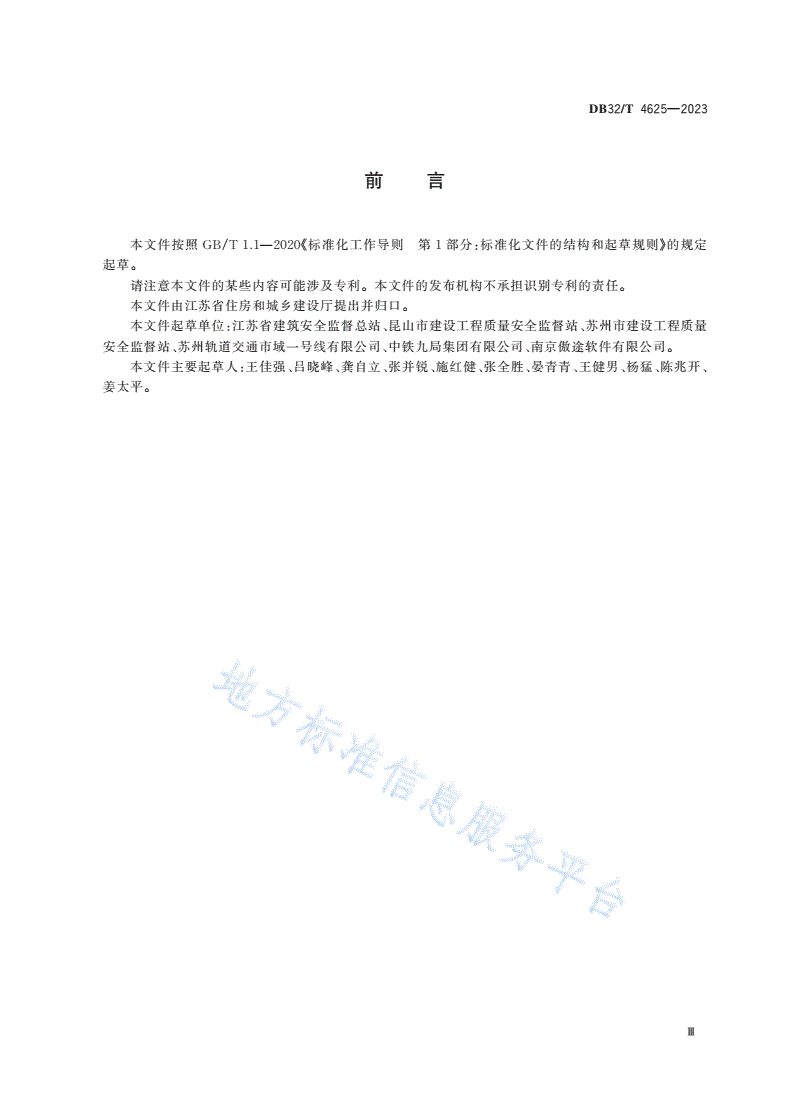

前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江苏省住房和城乡建设厅提出并归口。
本文件起草单位:江苏省建筑安全监督总站、昆山市建设工程质量安全监督站、苏州市建设工程质量
安全监督站、苏州轨道交通市域一号线有限公司、中铁九局集团有限公司、南京傲途软件有限公司。
本文件主要起草人:王佳强、吕晓峰、龚自立、张并锐、施红健、张全胜、晏青青、王健男、杨猛、陈兆开、
姜太平。
Ⅲ
DB32/T4625—2023
城市轨道交通工程施工现场
安全检查用语与数据交换标准
1范围
本文件规定了城市轨道交通工程施工现场安全检查用语与数据交换标准的一般规定、检查用语分类
与编码、数据交换和系统开发与应用。
本文件适用于新建、扩建和改建的江苏省城市轨道交通工程施工现场安全生产检查用语及数据
交换。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文
件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本
文件。
GB5144—2006塔式起重机安全规程
GB5725—2009安全网
GB/T5972—2023起重机钢丝绳保养、维护、检验和报废
GB/T5976—2006钢丝绳夹
GB/T6067.1—2010起重机械安全规程第1部分:总则
GB6722—2014爆破安全规程
GB9448—1999焊接与切割安全
GB14784—2013带式输送机安全规范
GB/T19155—2017高处作业吊篮
GB26469—2011架桥机安全规程
GB/T26470—2011架桥机通用技术条件
GB50007—2011建筑地基基础设计规范
GB50026—2020工程测量标准
GB50086—2015岩土锚杆与喷射混凝土支护工程技术规范
GB50108—2008地下工程防水技术规范
GB50157—2013地铁设计规范
GB50194—2014建设工程施工现场供用电安全规范
GB50201—2012土方与爆破工程施工质量验收规范
GB50204—2015混凝土结构工程施工质量验收规范
GB50205—2020钢结构工程施工质量验收标准
GB50210—2018建筑装饰装修工程质量验收标准
GB50231—2009机械设备安装工程施工及验收通用规范
GB/T50299—2018地下铁道工程施工质量验收标准
GB/T50308—2017城市轨道交通工程测量规范
1
DB32/T4625—2023
GB/T50319—2013建设工程监理规范
GB50348—2018安全防范工程技术标准
GB50446—2017盾构法隧道施工及验收规范
GB50497—2019建筑基坑工程监测技术标准
GB/T50502—2009建筑施工组织设计规范
GB/T50585—2019岩土工程勘察安全标准
GB50652—2011城市轨道交通地下工程建设风险管理规范
GB50656—2011施工企业安全生产管理规范
GB50661—2011钢结构焊接规范
GB50666—2011混凝土结构工程施工规范
GB50715—2011地铁工程施工安全评价标准
GB50720—2011建设工程施工现场消防安全技术规范
GB50722—2011城市轨道交通建设项目管理规范
GB50738通风与空调工程施工规范
GB50755—2012钢结构工程施工规范
GB50870—2013建筑施工安全技术统一规范
GB50911—2013城市轨道交通工程监测技术规范
GB51004—2015建筑地基基础工程施工规范
GB51210—2016建筑施工脚手架安全技术统一标准
GB/T51310—2018地下铁道工程施工标准
CJJ217—2014盾构法开仓及气压作业技术规范
CJJ/T275—2018市政工程施工安全检查标准
JGJ8—2016建筑变形测量规范
JGJ/T10—2011机械喷涂抹灰施工规程
JGJ18—2012钢筋焊接及验收规程
JGJ33—2012建筑机械使用安全技术规程
JGJ46—2005施工现场临时用电安全技术规范
JGJ59—2011建筑施工安全检查标准
JGJ80—2016建筑施工高处作业安全技术规范
JGJ88—2010龙门架及井架物料提升机安全技术规范
JGJ102—2003玻璃幕墙工程技术规范
JGJ/T104—2011建筑工程冬期施工规程
JGJ111—2016建筑与市政工程地下水控制技术规范
JGJ120—2012建筑基坑支护技术规程
JGJ130—2011建筑施工扣件式钢管脚手架安全技术规范
JGJ146—2013建设工程施工现场环境与卫生标准
JGJ147—2016建筑拆除工程安全技术规范
JGJ160—2016施工现场机械设备检查技术规范
JGJ162—2008建筑施工模板安全技术规范
JGJ166—2021建筑施工碗扣式钢管脚手架安全技术规范
JGJ184—2009建筑施工作业劳动防护用品配备及使用标准
JGJ/T187—2019塔式起重机混凝土基础工程技术标准
2
DB32/T4625—2023
JGJ/T188—2009施工现场临时建筑物技术规范
JGJ196—2010建筑施工塔式起重机安装、使用、拆卸安全技术规程
JGJ197—2010建筑施工塔式起重机安装、使用、拆卸安全技术规程
JGJ202—2010建筑施工工具式脚手架安全技术规范
JGJ/T231—2021建筑施工承插型盘扣式钢管脚手架安全技术标准
JGJ266—2011市政架桥机安全使用技术规程
JGJ276—2012建筑施工起重吊装工程安全技术规范
JGJ311—2013建筑深基坑工程施工安全技术规范
JGJ/T372—2016喷射混凝土应用技术规程
JGJ/T429—2018建筑施工易发事故防治安全标准
JTGF90—2015公路工程施工安全技术规范
JTG/T3650—2020公路桥涵施工技术规范
TSG08—2017特种设备使用管理规则
DB32/T3613—2019城市轨道交通工程施工安全防护技术规范
DGJ32/J66—2008江苏省建筑施工安全质量标准化管理标准
DGJ32/J195—2015江苏省城市轨道交通工程监测规程
3术语和定义
下列术语和定义适用于本文件。
3.1
城市轨道交通urbanrailtransit
采用专用轨道导向运行的城市公共客运交通系统,包括地铁、轻轨、单轨、有轨电车、磁浮、自动导向
轨道、市域快速轨道系统。
3.2
安全检查用语safetysupervisioninspectionterms
在对工程进行安全检查时,针对施工现场存在的各种安全隐患及该安全隐患所违反的法律法规进行
描述的文字。
3.3
数据交换dataexchange
检查用语在不同安全监督日常检查软件之间的数据的定义以及数据传递过程中的格式。
3.4
一般事故隐患generalsafetyhazard
在房屋建筑和市政基础设施工程施工过程中,危害和整改难度较小,发现后能够立即整改排除的
隐患。
3.5
重大事故隐患criticalsafetyhazard
在房屋建筑和市政基础设施工程施工过程中,存在的危害程度较大、可能导致群死群伤或造成重大
经济损失的生产安全事故隐患。
3.6
建设工程施工安全抽查记录表constructionsafetyspotcheckrecordform
检查人员在对工程安全检查时,对检查的部位、范围、内容、结果及工程发现事故隐患能够立即整改
的,督促立即整改的记录。
3
DB32/T4625—2023
3.7
建设工程责令改正(停止)违法行为通知书noticeofordertocorrect(stop)illegalactsofconstruc⁃
tionproject
在对工程进行安全检查时,对相关责任主体单位施工过程中发生的事故隐患不能立即整改的问题书
面通知,且对隐患整改完成时间进行限定。
3.8
建设工程责令暂时停止施工通知书noticeofordertosuspendconstructionofconstructionproject
在对工程进行安全检查时,对工程相关责任主体单位施工过程中发生的重大事故隐患在排除前或者
排除过程中无法保证安全的问题书面通知,且对停工部位进行说明和隐患整改完成时间进行限定。
3.9
受检单位区别码inspectedunitcode
所针对的城市轨道交通工程所有相关的责任受检单位,由受检单位名称前两个汉字汉语拼音第一个
大写的英文字母组成。
3.10
安全检查项目类别码saftyInspectioncategorycode
针对不同的安全检查项目,由安全检查项目简称的两个汉字汉语拼音第一个大写的英文字母组成的
编码。
3.11
检查部位编码inspectionpartcode
同一类检查用语中,为区别城市轨道交通工程的不同检查项目所分配编码,一般由01~99的数字
组成。
3.12
检查部位顺序码inspectionpartsequencecode
同一检查项目和检查部位下不同的检查内容的编号,一般由01~999的数字组成。
3.13
XML格式XMLformart
一种用于标记电子文件使其具有结构性的标记语言格式。
注:XML全称为ExtensibleMark⁃upLanguage。
3.14
JSON格式jsonformat
一种轻量级的数据交互格式。
注:全称为JavaScriptObjectNotation。
3.15
参数分隔符parameterseparator
在同一个检查用语中不同参数之间用右斜符号(““)/进行区别。
3.16
参数区别符parameterdiscriminator
某个检查用语中含有可选参数时,为区别参数与其他文字,在所有可选参数的前后用同一个标识符
进行标识,其格式为[X-N(]其中N为1开始的自然数)。
3.17
文字可编辑标识符texteditableidentifie
某个检查用语中需要在指定位置插入文字进行细节描述,在可插入文字的前后用同一个标识符进行
标识,其格式为[T-N(]其中N为1开始的自然数)。
4
DB32/T4625—2023
4基本规定
4.1本文件确定的数据交换平台采用国际通用的XML数据标记语言建立。在生成检查结果文件时,数
据文件后缀名应统一为“.xml”。数据交换可用WebServers接口进行。
4.2本文件所涉及的数据文档、数据表、数据字段等应采用统一的命名规则,中英文对照及描述应符合
本文件。
4.3本文件所涉及的检查用语及其描述应符合附录A。其中处理措施中的抽查记录等同于该项检查用
语可记录到抽查记录表中,限期整改等同于该项检查用语可记录到安全隐患整改通知书中,局部停工等
同于该项检查用语可记录到局部停工整改通知书。
4.4城市轨道交通工程配套的房屋建筑工程参照DB32/T4509—2023执行。
5检查用语分类与编码
5.1为区别城市轨道交通工程不同的责任单位,不同的检查项目,不同的检查部位,为安全检查用语设
置安全检查编码,即受检单位区别码—安全检查项目类别码—检查部位编码—顺序码。
5.2根据不同的受检单位,采用受检单位区别码进行区别,应符合表1的规定。
表1受检单位区别码
安全检查用语类别2位受检单位区别码
建设单位JS
勘察单位KC
设计单位SJ
施工单位SG
监理单位JL
监测单位JC
安拆单位AC
5.3安全检查项目类别码应符合表2的规定。
表2安全检查用语项目类别码
检查项目检查项目简称2位类别码
安全管理行为安全管理AG
安全风险管理安全风险AF
明挖、盖挖法施工明挖盖挖MW
盾构法施工盾构施工DG
矿山法施工矿山施工KS
高架施工高架施工GJ
铺轨施工铺轨施工PG
站后工程施工站后工程ZH
安全文明施工安全文明AW
5
DB32/T4625—2023
5.4检查部位区别码是在同一个检查项目类别码之下的不同检查部位进行区别的编码,应符合附录B
检查部位区别码表的规定。
6数据交换
6.1在对城市轨道交通工程施工现场进行检查时,当采用信息化方法对检查用语进行保存时,保存的要
素应符合表3的规定。
表3检查时检查用语保存要素
字段类型说明
S_CODECHAR(20)检查用语编码
S_SAVETIMEDATETIME该条检查用语保存的时间
S_SUPNOCHAR(20)被检查工地的监督备案号
S_RRONAMECHAR(200)被检查工地的详细名称
S_COMCODECHAR(30)被检查单位的组织机构代码号或社会信用统一代码
S_COMNAMECHAR(100)被检查单位的详细名称
S_PICNUMINT检查用语关联的检查照片数量,默认为0
6.2在对城市轨道交通工程施工现场进行检查后,在与其他系统进行每一个检查单及其检查内容数据
交换时,当采用XML格式时,其格式参见表4。
表4检查单内容上传格式
全局标识数据区标识起始符数据标识结束符说明
<?xmlversion="1.0"en⁃
xml文件标识
coding="UTF-8"?>
<Data>表示以下为数据区
<TABLE>表示为行数据的起始符
<RecordNumber></RecordNumber>安全监督注册备案号
<InspectDateTime></InspectDateTime>安全检查时间
<ProposalOverTime></ProposalOverTime>建议整改完成时间
<InspectType></InspectType>检查对象编码
检查对象的组织机构代码或社会
<EntCode></EntCode>
统一信用代码
<EntName></EntName>检查对象的单位名称
<CheckTheNotes></CheckTheNotes>检查单的备注,少于500字
<InspectAgencyID></InspectAgencyID>检查机构编码
检查人员信息,
<InspectUserID></InspectUserID>
多人可用分号隔开
6
DB32/T4625—2023
表4检查单内容上传格式(续)
全局标识数据区标识起始符数据标识结束符说明
检查内容编码,多个编码之间用
<InspectCode></InspectCode>
分号隔开
<RealOverTime></RealOverTime>实际整改完成时间
整改完成情况(分为整改通过、整
<OverNote></OverNote>
改不通过)
检查单类型(分为抽查记录、限期
<DailyInspectType></DailyInspectType>
整改、局部停工)
<OPDate></OPDate>操作时间
操作状态(必须为ADD、UP⁃
<OPState></OPState>
DATE、DELETE之一)
</TABLE>行数据结束的标识符
</Data>数据区结束的标识符
6.3在对城市轨道交通工程施工现场进行检查后,在与其他系统进行每一个检查单及其检查内容数据
交换时,当采用JSON格式时,其说明如下:
请求方式:POST
{
"RecordNumber":"安全监督注册备案号",
"InspectDateTime":"安全检查时间",
"ProposalOverTime":"建议整改完成时间",
"InspectType":"检查对象编码",
"EntCode":"检查对象的组织机构代码或社会统一信用代码",
"EntName":"检查对象的单位名称",
"CheckTheNotes":"检查单的备注,少于500字",
"InspectAgencyID":"检查机构编码",
"InspectUserID":"检查人员信息,多人可用分号隔开",
"InspectCode":"检查内容编码,多个编码之间用分号隔开",
"RealOverTime":"实际整改完成日期",
"OverNote":"整改完成情况(分为整改通过、整改不通过)",
"DailyInspectType"检查单类型(分为抽查记录、限期整改、局部停工)",
"OPDate":"操作时间",
"OPState":"操作状态(必须为ADD、UPDATE、DELETE之一)"
}
7系统开发与应用
7.1系统开发时,应采用本文件中的检查用语及其编码,可在系统中对每一个检查用语自行增加检查描
述功能。
7
DB32/T4625—2023
7.2系统开发时,应包括对施工现场检查内容的正面描述功能,不应只记录检查问题。
7.3系统开始时,应包括多种数据标准报表生成及导出功能,结合工程监督单元的划分,即标段工程、单
位工程安全管理内容,应支持统计、分析及监督报表的直接生成
7.4系统应用过程中,开发单位可根据本文件的编码格式,自行增加检查用语。增加后的检查用语内
容,在数据交换时,应先行进行检查用语同步后方可进行检查内容的数据交换。
7.5系统应用过程中,应支持检查用语的模糊查询,即通过输入的词语查找到所有含该词语的检查
用语。
7.6系统应用过程中,宜针对检查内容中的每一个检查用语,采集并上传对应的现场实际影像资料,包
括图片、音频、视频等。
7.7系统需要与其他系统进行检查内容交换时,应在生成检查内容时立即进行数据传输,并对交换后的
检查内容进行状态跟踪及同步,重点实现隐患及停工内容的整改完成情况。
8
DB32/T4625—2023
附录A
(规范性)
检查用语详细内容
检查用语详细内容见表A.1~表A.9。
表A.1安全管理行为
检查用语检查处理
检查项目检查内容检查用语内容依据
编码对象措施
建设管理体系《城市轨道交通工程安全质停工
JS⁃AG01⁃01管理体系未设置安全生产管理机构
单位资料量管理暂行办法》第五条整改
建设管理体系《城市轨道交通工程安全质停工
JS⁃AG01⁃02管理体系未配备专职安全管理人员
单位资料量管理暂行办法》第五条整改
专职安全管理人员的数量与工程建
建设管理体系《城市轨道交通工程安全质限期
JS⁃AG01⁃03管理体系设规模、复杂程度和管理要求不
单位资料量管理暂行办法》第五条整改
匹配
《〈建筑工程五方责任主体
建设管理体系项目负责人质量终身责任限期
JS⁃AG01⁃04管理体系未明确项目负责人
单位资料追究暂行办法〉的通知》第整改
二条
《〈建筑工程五方责任主体
建设管理体系项目负责人质量终身责任限期
JS⁃AG01⁃05管理体系未按规定签署法定代表人授权书
单位资料追究暂行办法〉的通知》第整改
二条
建设管理体系未建立健全生产安全事故应急处理《生产安全事故应急条例》限期
JS⁃AG01⁃06管理体系
单位资料工作责任制第四条整改
《国务院安委会办公室关于
建设责任制与未建立健全本单位各层级的安全生全面加强企业全员安全生限期
JS⁃AG02⁃01责任制
单位管理制度产责任制产责任制工作的通知》第整改
二条
《国务院安委会办公室关于
建设责任制与未建立健全本单位安全生产考核全面加强企业全员安全生限期
JS⁃AG02⁃02责任制
单位管理制度制度产责任制工作的通知》第整改
二条
《国务院安委会办公室关于
建设责任制与全面加强企业全员安全生限期
JS⁃AG02⁃03管理制度未建立健全安全生产管理制度
单位管理制度产责任制工作的通知》第整改
二条
建设责任制与《城市轨道交通工程质量安限期
JS⁃AG02⁃04管理制度未建立安全会议制度
单位管理制度全检查指南》附表1整改
9
DB32/T4625—2023
