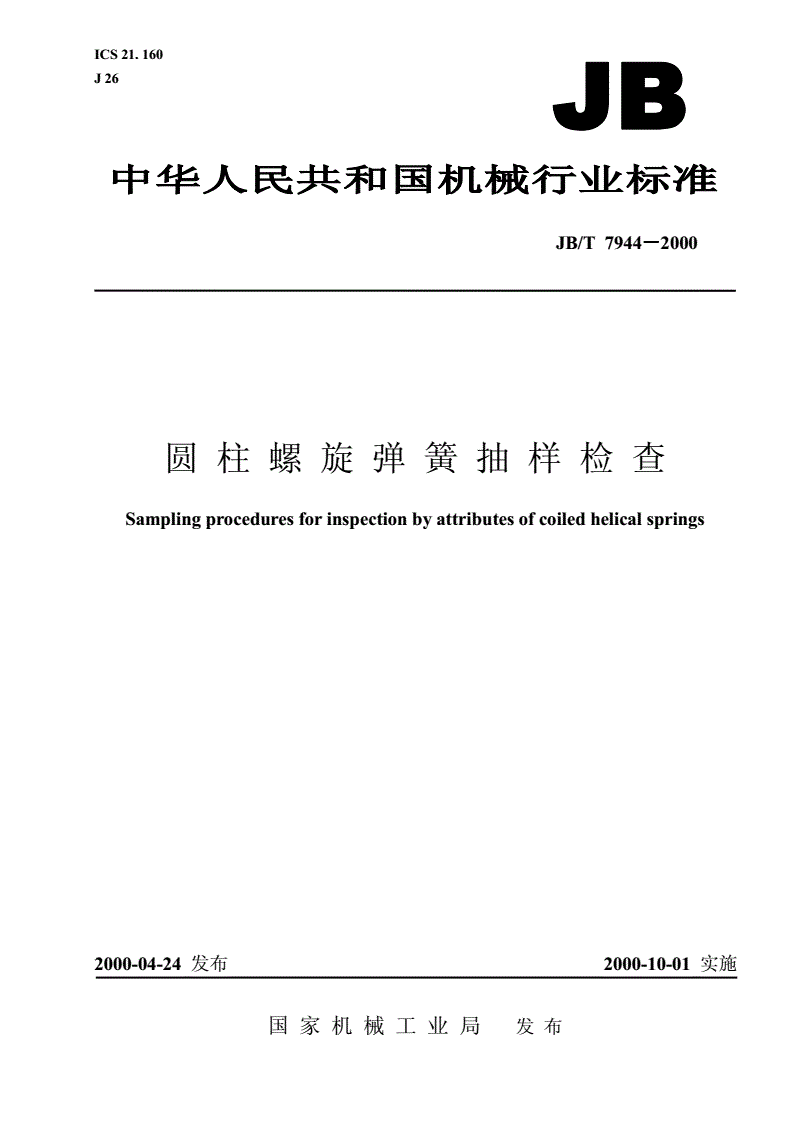

JB/T 7944-2000 圆柱螺旋弹簧抽样检查

ICS21.160

J26

JB/T7944000－－－2

圆柱螺旋弹簧抽样检查

Samplingproceduresforinspectionbyattributesofcoiledhelicalsprings

2000-04-24发布2000-10-01实施

国家机械工业局发布

JB/T7944－－－－2000

前言

本标准是对JB/T7944—95《圆柱螺旋弹簧抽样检查》的修订。修订时，对原标准作了编辑性修改，

主要技术内容没有变化。

本标准自实施之日起代替JB/T7944—95。

本标准由全国弹簧标准化技术委员会提出并归口。

本标准起草单位：机械科学研究院、天津弹簧研究所。

中华人民共和国机械行业标准

JB/T7944－－－－2000

圆柱螺旋弹簧抽样检查

代替JB/T7944—95

Samplingproceduresforinspectionbyattributesofcoiledhelicalsprings

1范围

本标准规定了圆柱螺旋弹簧抽样检查方法。

本标准适用于冷卷与热卷圆柱螺旋压缩、拉伸弹簧和冷卷圆柱螺旋扭转弹簧。

本标准不适用于气门弹簧、液压件弹簧以及柴油机用喷油泵、调速器、喷油器等特殊要求的弹簧。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T2828—1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）

3缺陷

弹簧不符合产品技术标准、工艺文件、图样所规定的技术要求，即构成缺陷。按照缺陷的严重程度

一般将其区分为：

A缺陷项目（致命缺陷）；

B缺陷项目（严重缺陷）；

C缺陷项目（一般缺陷）。

弹簧缺陷项目见表1。

表1

弹簧类别A缺陷项目B缺陷项目C缺陷项目

弹簧特性、外径或内径、垂直度、总圈数、自由高度、

冷卷压缩弹簧脱碳、硬度

表面缺陷、永久变形节距均匀度

外径、自由长度、钩环钩部

冷卷拉伸弹簧弹簧特性、表面缺陷

长度

弹簧特性或自由角度、外径或内径、自由长度、扭

冷卷扭转弹簧

表面缺陷臂长度

弹簧特性、外径或内径、垂直度、直线度、自由高度、

热卷压缩弹簧脱碳、硬度

表面缺陷、永久变形总圈数、节
