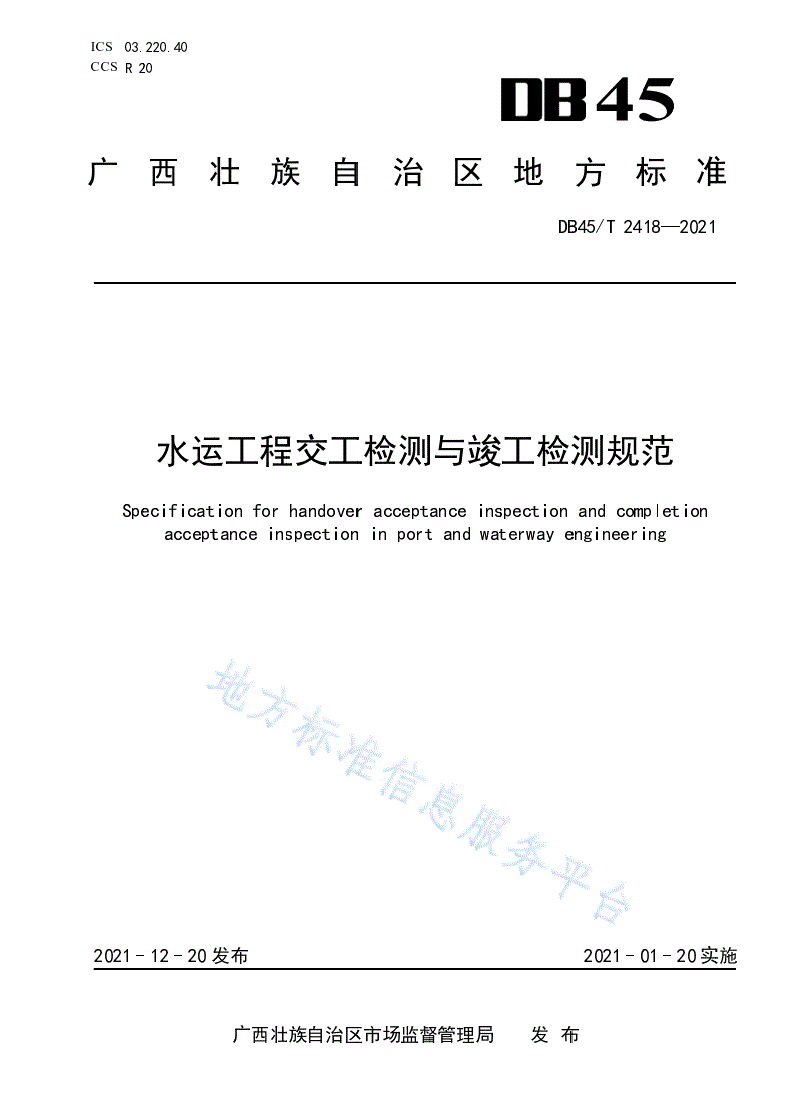

DB45/T 2418-2021 水运工程交工检测与竣工检测规范

ICS03.220.40

CCSR220

45

广西壮壮族族自自治区地方标准标准

DBB45/T2418—2021

水运工程程交工工检测测与竣工检测测规范范

Speecificationforhandoverracceptanceinsspectionandcompletion

acceptanceinsspectionninporttandwatterwayeengineeriing

2021--12-20发布2021-001-20实施

广西壮壮族自治区区市场监督督管理局发布布

DB45/T2418DB45/T—2021

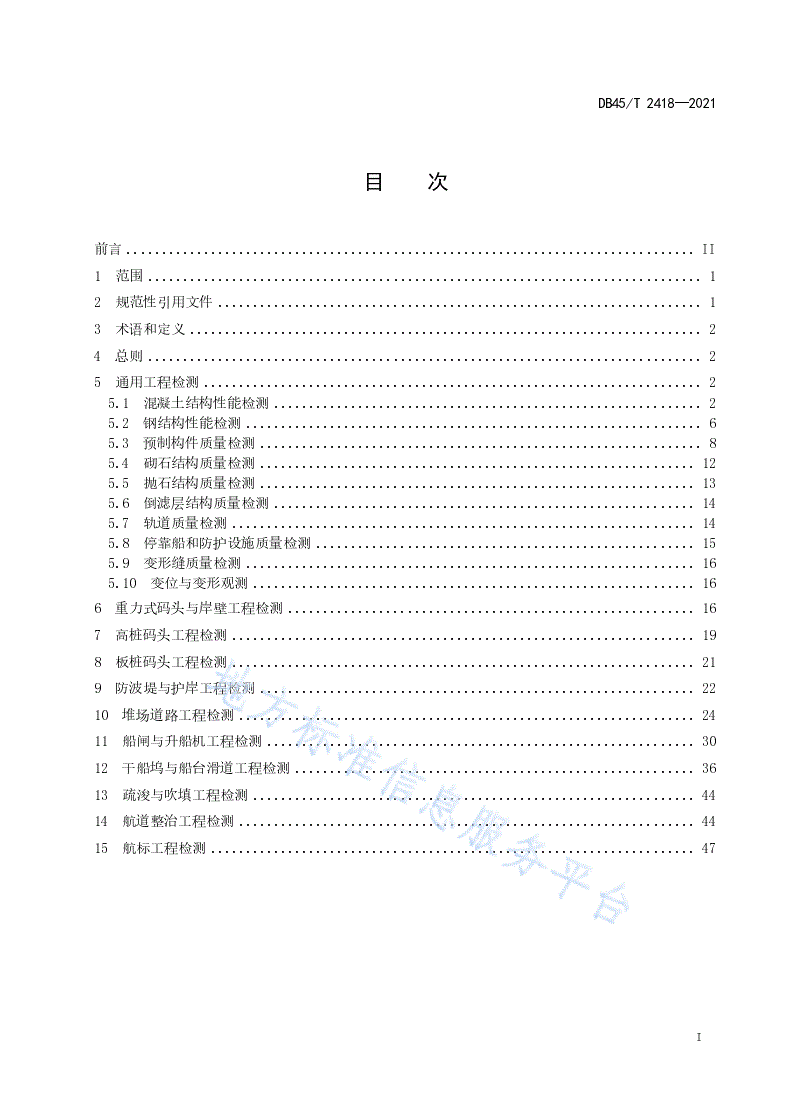

目次

前言.................................................................................II.................................................................................前言

1范围...............................................................................1...............................................................................范围1

2规范性引用文件.....................................................................1.....................................................................规范性引用文件2

3术语和定义.........................................................................2.........................................................................术语和定义3

4总则...............................................................................2...............................................................................总则4

5通用工程检测.......................................................................2.......................................................................通用工程检测5

5.1混凝土结构性能检测.............................................................2.............................................................混凝土结构性能检测5.1

5.2钢结构性能检测.................................................................6.................................................................钢结构性能检测5.2

5.3预制构件质量检测...............................................................8...............................................................预制构件质量检测5.3

5.4砌石结构质量检测..............................................................12..............................................................砌石结构质量检测5.4

5.5抛石结构质量检测..............................................................13..............................................................抛石结构质量检测5.5

5.6倒滤层结构质量检测............................................................14............................................................倒滤层结构质量检测5.6

5.7轨道质量检测..................................................................14..................................................................轨道质量检测5.7

5.8停靠船和防护设施质量检测......................................................15......................................................停靠船和防护设施质量检测5.8

5.9变形缝质量检测................................................................16................................................................变形缝质量检测5.9

5.10变位与变形观测...............................................................16...............................................................变位与变形观测5.10

6重力式码头与岸壁工程检测..........................................................16..........................................................重力式码头与岸壁工程检测6

7高桩码头工程检测..................................................................19..................................................................高桩码头工程检测7

8板桩码头工程检测..................................................................21..................................................................板桩码头工程检测8

9防波堤与护岸工程检测..............................................................22..............................................................防波堤与护岸工程检测9

10堆场道路工程检测.................................................................24.................................................................堆场道路工程检测10

11船闸与升船机工程检测.............................................................30.............................................................船闸与升船机工程检测11

12干船坞与船台滑道工程检测.........................................................36.........................................................干船坞与船台滑道工程检测12

13疏浚与吹填工程检测...............................................................44...............................................................疏浚与吹填工程检测13

14航道整治工程检测.................................................................44.................................................................航道整治工程检测14

15航标工程检测.....................................................................47.....................................................................航标工程检测15

I

DB45/T2418DB45/T—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定1.1—2020《标准化工作导则本文件按照GB/T

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由广西壮族自治区交通运输厅提出并宣贯。

本文件由广西交通运输标准化技术委员会归口。

本文件起草单位：广西交科集团有限公司、广西壮族自治区交通运输工程质量监测鉴定中心。

本文件主要起草人：廖德华、张建球、刘姝麟、李祖照、韦建农、宁子秋、谭诠、李金、梁光先、

杨琳、邱海、唐巾评、潘新恩。

II

DB45/T2418DB45/T—2021

水运工程交工检测与竣工检测规范水运工程交工检测与竣工检测规范

11范围

本文件界定了水运工程交工检测与竣工检测的术语和定义，规定了水运工程交工检测与竣工检测的

技术要求，同时给出了相应的检测项目、检测频率和检测方法。

本文件适用于广西行政区域内水运工程交工检测与竣工检测。对于特殊工程结构形式，可参照使用。本文件适用于广西行政区域内水运工程交工检测与竣工检测。对于特殊工程结构形式，可参照使用。

22规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T1134511345GB/T等级和评定技术、检测超声检测焊缝无损检测

GB/T13452.213452.2GB/T色漆和清漆的测定漆膜厚度

GB/T21431建21431GB/T筑物防雷装置检测技术规范

GB28635混凝土路28635GB面砖

GB/T31586.1防护31586.1GB/T涂料体系对钢结构的防腐蚀保护涂层附着力/内聚力（破坏强度）的评定和

准则第1部分：拉开验收准则法试验

GB50204混凝土结构工程施工质量50204GB验收规范

GB50205钢结构工程施工质量50205GB验收标准

GB50303建50303GB筑电气工程施工质量验收规范

GB5032550325GB民用建筑工程室内环境污染控制标准

GB50411建50411GB筑节能工程施工质量验收标准

GB/T50621钢结构50621GB/T现场检测技术标准

TG3420公路工程水3420JTG泥及水混凝土试验规程

TG/TJTG/T公路路F20面基层施工技术细则

JT水运工程测量规范131S

JT水运工程结构防209S/T腐蚀施工规范

JT水运工程结构233S/T试验检测技术规范

JT水运工程水工建235S筑物原型观测技术规范

JT水运工程混凝土236S/T试验检测技术规范

JT水运工程混凝土结构239S实体检测技术规程

JT水运工程质量检257S验标准

B45/T2229水运工程2229DB45/T验证性检测规范

1

DB45/T2418DB45/T—2021

33术语和定义

下列术语和定义适用于本文件。

3.13.1

交工检测handoveracceptanceinspectioninspectionacceptancehandover交工检测

在工程建设项目交工验收前进行的工程质量检测。

3.23.2

竣工检测completionacceptanceinspectioninspectionacceptancecompletion竣工检测

在工程建设项目竣工验收前进行的工程质量检测。

3.33.3

检测批inspectionlotlotinspection检测批

检测项目相同、质量要求和生产工艺等基本相同，由一定数量构件或区域等构成的检测对象。

3.43.4

样本samplesample样本

按一定程序从检测批中抽取的一个或多个个体。

44总则

4.14.1本文件只对交工检测和竣工检测的检测内容与检测频率作出规定，检测项目的合格判定应符合

JTS257和JTS239的规定。

4.24.2生产与辅助建筑物工程交工前应对其主体结构、钢结构、水电、防雷、绿色建筑与建筑节能、室

内环境污染物等进行验收检测，检测频率和检测方法应符合GB50204、GB50205、GB50303、GB/T21431、

GB50411GB和50325GB的规定。

4.34.3交工检测应在项目首个分项工程完工前介入。

55通用工程检测

5.15.1混凝土结构性能检测

5.1.15.1.1检测项目及内容

混凝土结构性能检测项目和检测内容应符合表1的规定。

表1表1混凝土结构性能检测项目和检测内容

序号检测项目交工检测竣工检测检测内容

1外观质量★★见5.1.2

2混凝土强度★△见5.1.3

3碳化深度△★见5.1.4

2

DB45/T2418DB45/T—2021

表混凝土结构性能检测项目和检测内容1（续）

序号检测项目交工检测竣工检测检测内容

4抗水渗透性能★△见5.1.5

海水环境★△

5抗氯离子渗透性能见5.1.6

淡水环境△△

6混凝土中氯离子含量△★见5.1.7

7钢筋保护层厚度★★见5.1.8

8钢筋位置★△见5.1.9

9钢筋锈蚀△★见5.1.10

10混凝土表面硅烷浸渍★★见5.1.11

11混凝土表面涂层质量★★见5.1.12

注：“★”表示必检项目，“△”表示选测项目，下同。

5.1.25.1.2外观质量

5.1.2.15.1.2.1外观质量检测宜采用目测、尺量、裂缝测试仪、探摸摄像、三维扫描声呐扫测、侧扫声呐扫

测等方法。

5.1.2.25.1.2.2外观质量检测内容包括结构或构件裂缝、露筋、空洞蜂窝、夹渣松顶、麻面、砂斑砂

线、外形缺陷等存在的位置、面积和分布情况，及色、涂层的粉化、变裂纹、起泡、脱落等外观变化情

况。

5.1.35.1.3混凝土强度

5.1.3.15.1.3.1混凝土强度检测宜采用超声回弹综合法或回弹法，必要时可采用钻芯法。水工结构或构件宜

龄期超过2优先采用超声回弹综合法，混凝土000d时采用钻芯符合J法验证。检测方法应239、TSDB45/T

2229的规定。

5.1.3.25.1.3.2混凝土强度检测频率和检测方法应符合表2的规定。

表2表2混凝土强度检测频率和检测方法

序号结构或构件种类示例交工检测频率竣工检测频率检测方法

1柱、梁、板、桩帽、承台、墩台各2％且不少于5件各1％且不少于3件超声回弹综合法

沉箱、圆筒、方块、扶壁、沉井、

2各10％且不少于5件各5％且不少于3件超声回弹综合法

靠船构件

3胸墙、挡墙、锚碇墙、坞墙、基础各10％且不少于5段（件）各5％且不少于3段（件）超声回弹综合法

闸墙、导航墙、分水墙、廊道、边按浇筑仓面或浇筑段抽按浇筑仓面或浇筑段抽

4墩、门墩、靠船墩、导流墩、挡水检，各10％且不少于5个检，各5％且不少于3个超声回弹综合法

坝浇筑仓面或浇筑段浇筑仓面或浇筑段

5护面块体2‰且不少于10件1‰且不少于5件回弹法

6塔形岸标100％50％回弹法

梁应按纵横梁、联系梁、轨道梁、导梁、帽梁区分。注：

3

DB45/T2418DB45/T—2021

5.1.45.1.4碳化深度

5.1.4.15.1.4.1碳化深度检测方法应符合JTS239的规定。

5.1.4.25.1.4.2交工检测应各抽取结构或构件数量的2％且不少于5件，竣工检测应各抽取结构或构件数量

的1％且不少于3件，每个结构或构件应不少于3个测点。

5.1.4.35.1.4.3海水环境的结构或构件应对处于大气区、浪溅区和水位变动区的不同部位分别进行检测。

5.1.55.1.5抗水渗透性能

5.1.5.15.1.5.1抗水渗透性能应通过在混凝土结构或构件上钻取芯样试件采用逐级加压法进行测定。检测方

法应符合JTS239的规定。

5.1.5.25.1.5.2抗渗等级相同且同一配合比的混凝土结构或构件应划分为一个检测批。跨年度施工时，至少

应划分为两个检测批。同类混凝土结构或构件的检测批应至少钻取1组，每组6个芯样试件。

5.1.65.1.6抗氯离子渗透性能

5.1.6.15.1.6.1抗氯离子渗透性能检测应通过在混凝土结构或构件上钻取芯样试件采用电通量法或电迁移试

验法进行测定,检测方法应符合JTS239的规定。

5.1.6.25.1.6.2交工检测的抽检频率应符合下列规定：

——按检测批检测时，每个样本应至少钻取1组芯样，3个芯样为1组；按单个样本检测时，应至

少钻取3组芯样试件；

——预制结构或构件与现浇结构或构件均应按同类构件且混凝土数量不大于20000m3为1个样本。

5.1.6.35.1.6.3竣工检测的抽检频率应符合下列规定：

——同类结构或构件应至少钻取1组芯样；

——海水环境的结构或构件应对处于浪溅区和水位变动区的不同部位分别进行检测；

——淡水环境的结构或构件宜对处于设计高水位以下的部位进行检测。

5.1.75.1.7混凝土中氯离子含量

5.1.7.15.1.7.1混凝土中氯离子含量检测应通过在混凝土结构或构件上钻取芯样试件采用滴定法进行测定。

检测方法应符合JTS236/T的规定。

5.1.7.25.1.7.2交工检测的抽检频率应符合下列规定：

——应各抽检结构或构件数量的5％且不少于10件；

——船闸、拦水坝等大型混凝土构筑物按20000m3抽检一处。

5.1.7.35.1.7.3竣工检测的抽检频率应符合下列规定：

——应各抽检结构或构件数量的3％且不少于5件；

——船闸、拦水坝等大型混凝土构筑物按30000m3抽检一处。

5.1.7.45.1.7.4海水环境的结构或构件应对处于大气区、浪溅区和水位变动区的不同部位分别进行检测。淡

水环境的结构或构件应对处于设计高水位以下的部位进行检测。

5.1.85.1.8钢筋保护层厚度

5.1.8.15.1.8.1钢筋保护层厚度检测宜采用电磁法，必要时可采用剔凿法或雷达法。检测方法应符合JTS239

的规定。

5.1.8.25.1.8.2宜对结构或构件的受力主筋进行检测，桩、梁、柱类结构或构件宜对所抽检结构或构件的所

有受力主筋进行检测。

4

DB45/T2418DB45/T—2021

5.1.8.35.1.8.3每个结构或构件至少选取3每个测区至少包含个测区，6根钢筋。

5.1.8.45.1.8.4钢筋保护层厚度、钢筋位置和钢筋锈蚀的检测频率应符合表3的规定。

表3表3钢筋保护层厚度、钢筋位置和钢筋锈蚀检测频率

序号结构或构件种类示例交工检测频率竣工检测频率

1桩、柱、梁、板、桩帽、承台、墩台各2％且不少于3件各1％且不少于2件

2沉箱、圆筒、方块、扶壁、沉井、靠船构件各10％且不少于3件各5％且不少于2件

3胸墙、挡墙、锚碇墙、坞墙、基础各5％且不少于3段各3％且不少于2段

按浇筑仓面或浇筑段抽检，各按浇筑仓面或浇筑段抽检，各

闸墙、导航墙、分水墙、廊道、边墩、门墩、

45％且不少于3个浇筑仓面或浇3％且不少于2个浇筑仓面或

靠船墩、导流墩、挡水坝

筑段浇筑段

5塔形岸标100％50％

梁应按纵横梁、联系梁、轨道梁、导梁、帽梁区分。注：

5.1.95.1.9钢筋位置

5.1.9.15.1.9.1钢筋位置检测宜采用电磁法，必要时可采用剔凿法或雷达法。检测方法应符合2229DB45/T

的规定。

5.1.9.25.1.9.2每个结构或构件至少选取3当被测钢筋长度小于4个测区。m时，可选取2每测区个测区；

至少包含设计间距相同的连续相邻的7根钢筋，少于7根钢筋时应全部检出。

5.1.9.35.1.9.3钢筋位置的检测频率应符合表3的规定。

5.1.105.1.10钢筋锈蚀

5.1.10.15.1.10.1符合采用剔凿取样法。检测方法应钢筋锈蚀检测宜采用半电池电位法，必要时JTS239的规

定。

5.1.10.25.1.10.2样本容量和测区宜根据混凝土结构或构件所处部位及其外观检查的结果确定，每种状况的样

本容量应不少于3个，每个样本的测区数应不少于3个。

5.1.10.35.1.10.3海水环境的结构或构件应对处于大气区、浪溅区和水位变动区的不同部位分别进行检测。

5.1.10.45.1.10.4钢筋锈蚀的检测频率应符合表3的规定。

5.1.11混凝土表面硅烷浸渍

5.1.11.15.1.11.1混凝土表面硅烷浸渍质量宜以测定包括浸渍表面的芯样试件的吸水率、浸渍深度和氯

化物吸收量的降低效果来判定。检测方法应符合JT239S的规定。

5.1.11.25.1.11.2交工检测应按不同结构或构件抽检，宜以每1000m2本；竣工检测应按不浸渍面积为一个样

同结构或构件抽检，宜以每2000m2浸渍面积为一个样本。在每个样本上随机抽取9个测点，每个测点

钻取一个芯样。氯化物吸收量降低效果应另取3个空白芯样作对比试件。

5.1.125.1.12混凝土表面涂层质量

5.1.12.15.1.12.1表面涂层质量包括混凝土表面的涂层干膜厚度和粘结强度。涂层干膜厚度宜采用超声波测厚

仪或显微镜测厚仪，涂层粘结强度采用拉开法。检测方法应符合2229DB45/T的规定。

5

DB45/T2418DB45/T—2021

5.1.12.25.1.12.2交工检测应按不同结构或构件抽检，宜以每2000m2涂层表面为一个样本；竣工检测应按不

同结构或构件抽检，宜以每3000m2涂层表面为一个样本。每个样本应随机抽取3个测区，每个测区面

积应为50m2，每个测区应包括10个干膜厚度测点和3个粘结强度测点。

5.25.2钢结构性能检测

5.2.15.2.1检测项目及内容

钢结构性能检测项目和检测内容应符合表4的规定。

表4表4钢结构性能检测项目和检测内容

序号检测项目交工检测竣工检测检测内容

1外观质量★★见5.2.2

2钢结构尺寸★△见5.2.3

3焊缝质量★★见5.2.4

4高强度螺栓终拧扭矩★△见5.2.5

5自然腐蚀电位★★见5.2.6

6保护电位★★见5.2.6

7涂层干膜厚度★★见5.2.7

8涂层粘结强度★★见5.2.8

5.2.25.2.2外观质量

5.2.2.15.2.2.1外观质量检测采用目测、尺量、锤击、探摸摄像等方法。

5.2.2.25.2.2.2检测内容包括锈蚀发生的位置、面积和分布情况，钢结构表面集中锈蚀、点蚀或穿孔情况，

外力作用引起的损伤情况，及防腐涂层的劣化、起泡、脱落情况等。

5.2.2.35.2.2.3海水环境的钢结构应对大气区、浪溅区、水位变动区和水下区的不同部位分别进行检测，淡

水环境的钢结构应对水上区和水下区的不同部位分别进行检测。

5.2.35.2.3钢结构尺寸

5.2.3.15.2.3.1钢结构尺寸检测采用钢尺或超声波测厚仪。当采用钢尺检测时，检测方法应符合GB50205

的规定；当采用超声波法时，检测方法应符合50621GB/T的规定。

5.2.3.25.2.3.2钢结构构件厚度检测应根据外观检测结果选择腐蚀严重或应力大的部位，每件检测3处。

5.2.3.35.2.3.3交工检测应抽检构件数量的10％，且不少于3件；竣工检测应抽检构件数量的5％，且不少

于2件。

5.2.45.2.4焊缝质量

5.2.4.15.2.4.1焊缝质量包括焊缝外观缺陷、焊缝尺寸与内部缺欠。外观缺陷和焊缝尺寸检测采用焊缝量规

法，检测方法应符合JTS257的规定；内部缺欠检测方法应符合11345GB/T的规定。

5.2.4.25.2.4.2不同等级焊缝的检测项目见表5。

6

DB45/T2418DB45/T—2021

表5表5不同等级焊缝检测项目

序号焊缝等级检测项目

1一级外观缺陷、焊缝尺寸、内部缺欠无损检测

2二级外观缺陷、焊缝尺寸、内部缺欠无损检测

3三级外观缺陷、焊缝尺寸

5.2.4.35.2.4.3抽检同批同类构件数量的外观缺陷和焊缝尺寸，交工检测应10％且不少于3件，被检构件每

类焊缝抽检5％且不少于1条，每条焊缝检查1处，总抽检不少于10抽检同批同类构处；竣工检测应

件数量的5％且不少于2件，被检构件每类焊缝抽检3％且不少于1条，每条焊缝检查1处，总抽检不

少于5处。

5.2.4.45.2.4.4内部缺欠无损检测应符合下列规定：

——交工检测阶段一级焊缝100——％检测，二级焊缝抽检比例不应少于20％，三级焊缝应根据设计

要求进行相关的检测；

——竣工检测阶段一级焊缝抽检比例不应少于——50％，二级焊缝抽检比例不应少于10％。当焊缝外

观无明显缺陷时，竣工阶段可不做内部缺欠检测。

5.2.55.2.5高强度螺栓终拧扭矩

5.2.5.15.2.5.1高强度螺栓终拧扭矩采用扭矩扳手检测。检测方法应符合50205GB的规定。

5.2.5.25.2.5.2交工检测应抽检节点数的10％，且不少于10个节点抽检节点数的5；竣工检测应％，且不少

于5个节点。每个节点应抽检螺栓数的10％，且不少于2个螺栓。

5.2.65.2.6自然腐蚀电位和保护电位

5.2.6.15.2.6.1自然腐蚀电位和保护电位检测采用高内阻数字万用表和Ag/AgCl参比电极或Cu/CuSO4参比电

极。检测方法应符合JTS209/T的规定。

5.2.6.25.2.6.2交工检测阶段应对每一个保护单元全数检测；竣工检测阶段抽检50％。

5.2.75.2.7涂层干膜厚度

5.2.7.15.2.7.1涂层的干膜厚度检测宜采用磁性法。检测方法应符合13452.2GB/T的规定。

5.2.7.25.2.7.2交工检测的抽检频率应符合下列规定：

——小型钢结构抽检不少于％，且同类10构件不应少于3件，每2m2不得少于1个测点；

——大型、整体钢结构每10m2不少于3个测点；

——钢管桩、钢板桩％检测，100——且每根不少于3个测点。

5.2.7.35.2.7.3竣工检测的抽检频率应符合下列规定：

——小型钢结构抽检不少于5％，且同类构件不应少于2件，每3m2不得少于1个测点；

——大型、整体钢结构每20m2不少于3个测点；

——钢管桩、钢板桩抽检比例不应少于％，且每根50——不少于3个测点。

5.2.85.2.8涂层粘结强度

5.2.8.15.2.8.1涂层粘结强度检测宜采用拉开法。检测方法应符合31586.1GB/T的规定。

5.2.8.25.2.8.2交工检测的抽检频率应符合下列规定：

7

DB45/T2418DB45/T—2021

——小型钢结构抽检不少于10％，且同类构件不少于3件，每件不少于3个测点；

——大型、整体钢结构每200m2抽检不少于1个测点，总测点数
