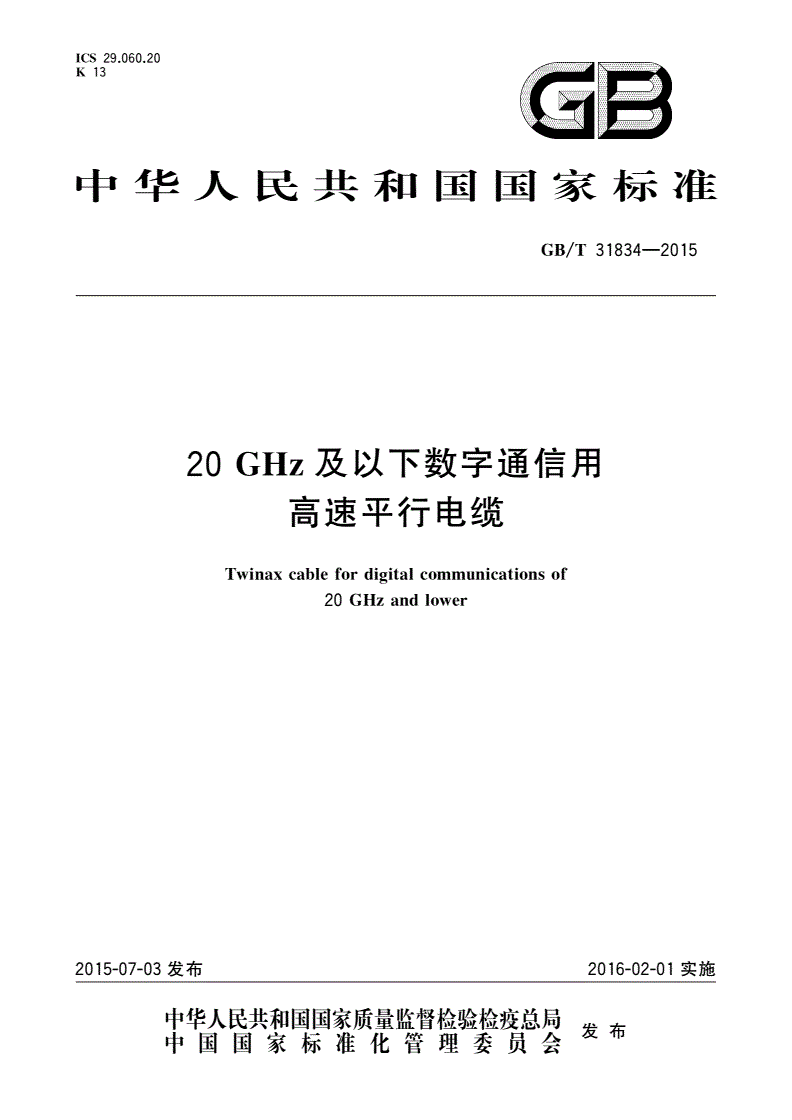

GB/T 31834-2015 20 GHz及以下数字通信用高速平行电缆

ICS29.060.20k__、

K13口目

中华人民共和国国彖标准

GB/T31834—2015

20GHz及以下数字通信用

高速平行电缆

Twinaxcablefordigitalcommunicationsof

20GHzandlower

2015-07-03发布2016-02-01实

GB/T31834—2015

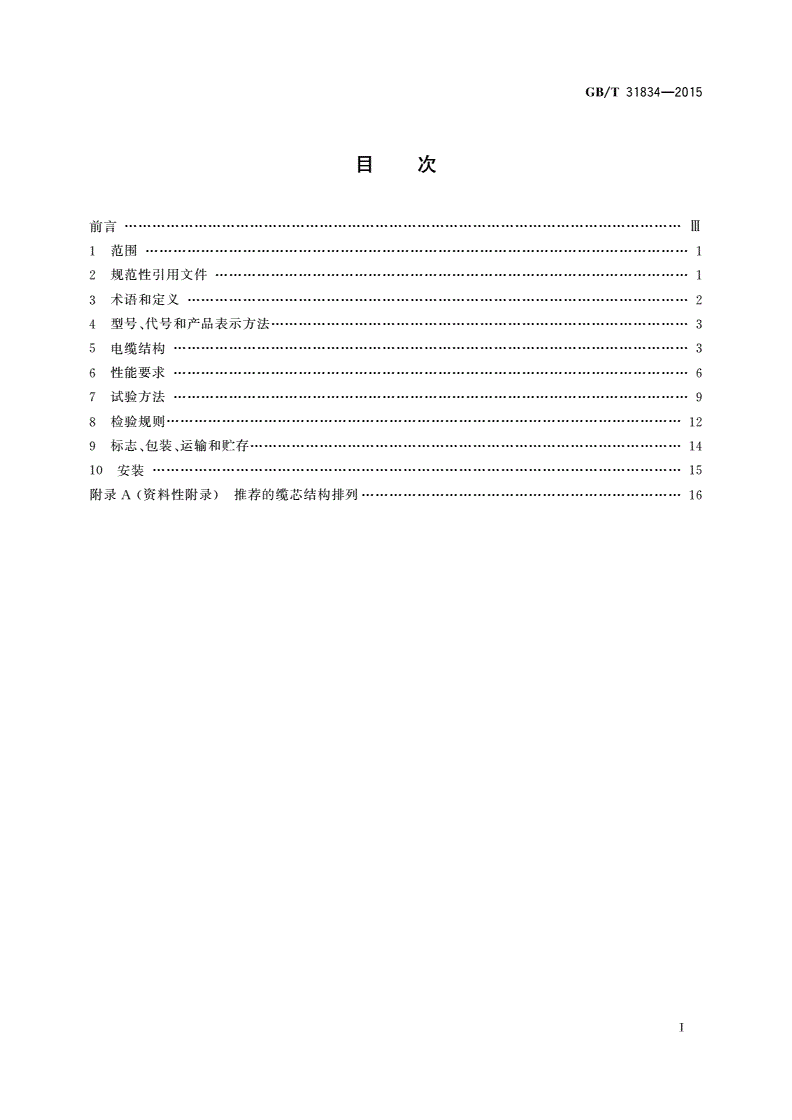

目次

前言m

i范围1

2规范性引用文件1

3术语和定义2

4型号、代号和产品表示方法3

5电缆结构3

6性能要求6

7试验方法9

8检验规则12

9标志、包装、运输和贮存14

10安装15

附录A（资料性附录）推荐的缆芯结构排列16

T

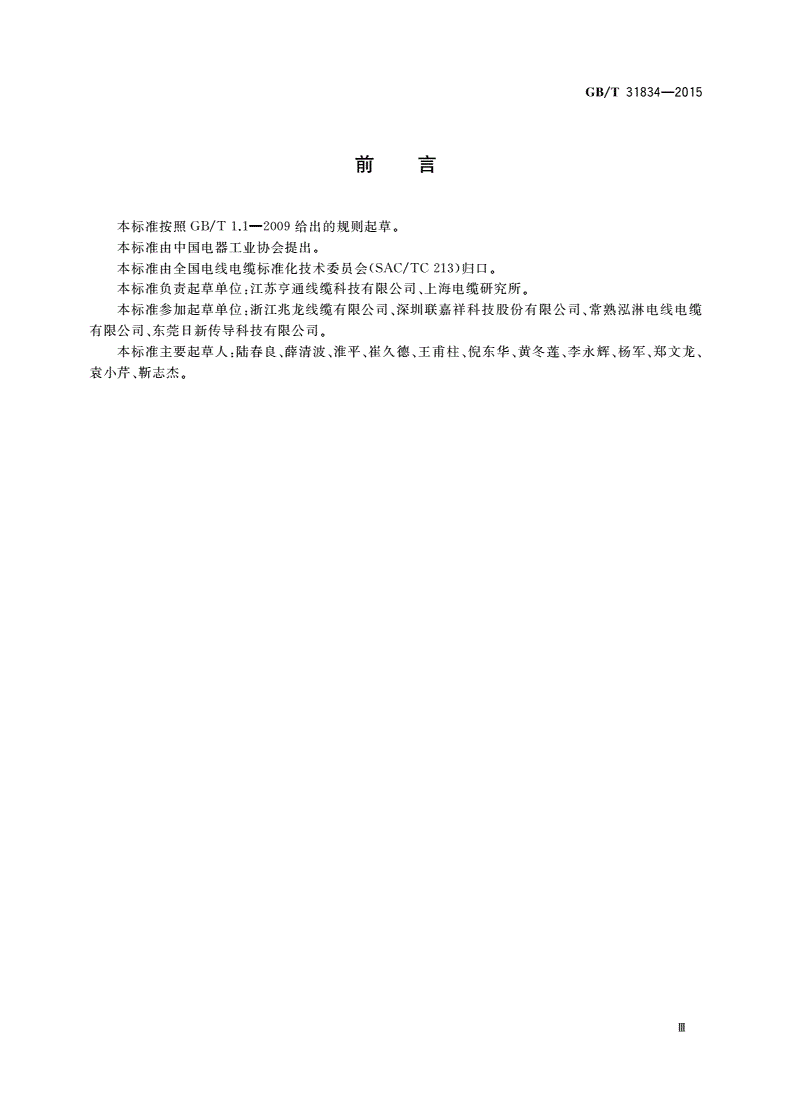

GB/T31834—2015

■ir■■i

刖吕

本标准按照GB/T1.1—2009给出的规则起草。

本标准由中国电器工业协会提出。

本标准由全国电线电缆标准化技术委员会(SAC/TC213)归口。

本标准负责起草单位：江苏亨通线缆科技有限公司、上海电缆研究所。

本标准参加起草单位：浙江兆龙线缆有限公司、深圳联嘉祥科技股份有限公司、常熟泓淋电线电缆

有限公司、东莞日新传导科技有限公司。

本标准主要起草人：陆春良、薛清波、淮平、崔久德、王甫柱、倪东华、黄冬莲、李永辉、杨军、郑文龙、

袁小芹、靳志杰。

m

GB/T31834—2015

20GHz及以下数字通信用

高速平行电缆

1范围

本标准规定了20GHz及以下数字通信用高速平行电缆的型号、代号及产品表示方法、电缆结构、

性能要求、试验方法、检验规则、标志、包装运输和贮存、安装。

本标准适用于在静态条件下，丁作环境温度范围在一25°C〜+80°C之间、电压等级30V、频率

20GHz及以下的数字通信用高速平行电缆。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2828.1—2012计数抽样检验程序第1部分：按接受质量限（AQL）检索的逐批检验抽样

计划

GB/T2951.11—2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方

法一一厚度和外形尺寸测量一一机械性能试验

GB/T2951.12—2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方

法——热老化试验方法

GB/T2951.14—2008电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方

法低温试验

GB/T2951.31—2008电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料

专用试验方法高温压力试验抗开裂试验

GB/T3048.4电线电缆电性能试验方法第4部分:导体直流电阻试验

GB/T3953电T圆铜线

GB/T4910—2009镀锡圆铜线

GB/T6995.1电线电缆识别标志方法第1部分:一般规定

GB/T6995.2电线电缆识别标志方法第2部分:标准颜色

GB/T11327.1-1999聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线第1部分:一般试验和测

量方法

GB/T11327.2-1999聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线第2部分：局用电缆

（对线组或三线组或四线组或五线组）

GB/T18015.1—2007数字通信用对绞或星绞多芯对称电缆第1部分:总规范

GB/T18380.12电缆和光缆在火焰条件下的燃烧试验第12部分:单根绝缘电线电缆火焰垂直

蔓延试验1kW预混合型火焰试验方法

JB/T3135镀银软圆铜线

JB/T8137.1电线电缆交货盘第1部分:一般规定

SJ/T11363电子信息产品中有毒有害物质的限量要求

SJ/T11365电子信息产品中有毒有害物质的检测方法

1

GB/T31834—2015

UL13：2004功率限制电路电缆(Power-limitedcircuitcables)

UL758：2008电器布线安全标准(Appliancewiringmaterial)

UL1581:2008电线电缆及软线参考标准(Referencestandardforelectricalwires,cable,andflex­

iblecords)

UL1685：2010电缆和光缆的垂直托架火焰蔓延试验及烟释放试验(Vertical-trayFire­

propagationandSmoke-Releasetestforelectricalandoptical-Fibcrcables)

3术语和定义

GB/T18015.1—2007界定的以及下列术语和定义适用于本文件。

3.1

平行线对Iwinax

绝缘导体的对绞形式，结构是由两根绝缘单线平行排列，外面包覆金属屏蔽层。

注：不同于GB/T18015.1—2007中绝缘导体的对绞形式。

3.2

平行线对电缆twinaxcable

包含一对或多对平行线对的电缆。

3.3

传播速度velocityofpropagation

测量可以用传输法或反射法实现。在采用传输法测量时，计算出使输出信号的相位与输入信号相

比旋转了2兀弧度的频率间隔值;在采用反射法测量时，电缆的远端需开路。

对于传输法测量,传播速度按式(1)计算;对于反射法测量,传播速度按式(2)计算。

Vf=L•Af(1)

V；=2L・A/'(2)

式中：

——传播速度，单位为千米每秒(km/s)；

L被测电缆长度，单位为米(m)；

Af——频率间隔，单位为千赫兹(kHz)o

为使频率间隔A/具有满意的精度，可以测出旋转”个2兀弧度的频率差△几，按式(3)计算。

△/=△//"(3)

式中：

A——频率间隔，单位为千赫兹(kHz)；

\仁——旋转"个2兀弧度的频率差，单位为千赫兹(kHz)；

"M10。

3.4

衰减attenuation

推荐测试长度为10m。将测量值按与长度成正比的关系修正到10m的标准长度，或电缆详细规

范指定的长度值。测量在平衡条件和环境温度下进行。将衰减按式(4)修正到20°C的值。

a20=aT/El+0.002(7-20)1(4)

式中：

a20——修正到20°C的衰减，单位为分贝每一百米(dB/100m)；

注：上述修正仅适用于介质具有低的衰减温度系数的绝缘材料。

«t——实测衰减，单位为分贝每一百米(dB/100m)；

2

GB/T31834—2015

T——环境温度，单位为摄氏度（°C）。

4型号、代号和产品表示方法

4.1型号

型号由系列代号和结构代号两部分组成'

4.2系列代号和结构代号

4.2.1系列代号

系列代号见表1。

表1系列代号

分类导体材料绝缘材料护套材料最高传输频率

代号含义代号含义代号含义代号含义代号含义

HPS20GHz及T2镀银铜线YP泡诛或泡/皮V聚氯乙烯-1.25

以下数字或皮/泡/皮-3.25

通信一5最高传输

用高速平行T裸铜Y聚烯桂频率

电缆T1镀锡铜W含氟聚合物Y无卤阻燃—10(GHz)

聚烯矩—15

—20

4.2.2结构代号

结构代号由线对数和导体单线规格表示，即线对数X2X导体标称直径。导体标称直径为

0.25mm、0.32mm、0.40mm、0.51mmo

4.3产品表示方法

产品用型号和标准编号表示。

示例：镀银铜导体单线规格为0.40mm、泡沫聚烯桂绝缘聚氯乙烯护套、线对数2对、最高传输频率为20GHz的电

缆，其产品表示为：HPST2YPV-202X2X0.40GB/T31834—2015。

5电缆结构

5.1导体

5.1.1导体应采用镀银圆铜线或镀锡圆铜线或裸圆铜线，镀银圆铜线的性能应符合JB/T3135规定，

镀锡圆铜线的性能应符合GB/T4910—2009规定，裸圆铜线的性能应符合GB/T3953规定。实心导

体通常应是整根拉制而成，实心导体允许有接头，只要接头处的抗拉强度不低于无接头实心导体的

85%,同一根导体相邻接头处最小间隔应不小于1m。

5.1.2导体最小直径应符合表2规定。

3

GB/T31834—2015

表2导体最小直径单位为毫米

序号导体规格导体最小宜径

10.250.251

20.320.316

30.400.399

40.510.506

5.2绝缘

5.2.1绝缘可以是实心、泡沫或泡/皮、皮/泡/皮。绝缘应连续均匀，绝缘平均厚度最小值和最薄点厚

度应符合表3规定。

表3绝缘平均厚度最小值和任意点最薄厚度单位为毫米

序号导体规格绝缘平均厚度最小值绝缘任意点最薄厚度

10.250.200.17

20.320.260.22

30.400.340.30

40.510.420.36

5.2.2绝缘应适当紧密地包覆在导体上，并具有完整性。绝缘应经受挤塑生产线上的直流火花试验,

对于采用实心聚烯坯或含氟聚合物绝缘的芯线，试验电压应为直流2kV〜6kV；对于采用皮/泡/皮聚

烯炷绝缘的芯线，试验电压应为直流1kV〜3kV0当有要求时，为了识别，绝缘可着色，颜色应符合

GB/T6995.2规定。从成品电缆上取下的绝缘芯线性能应符合表4规定。
