DB36/T 822-2015 履带自走式旋耕机

ICS65.040

B91

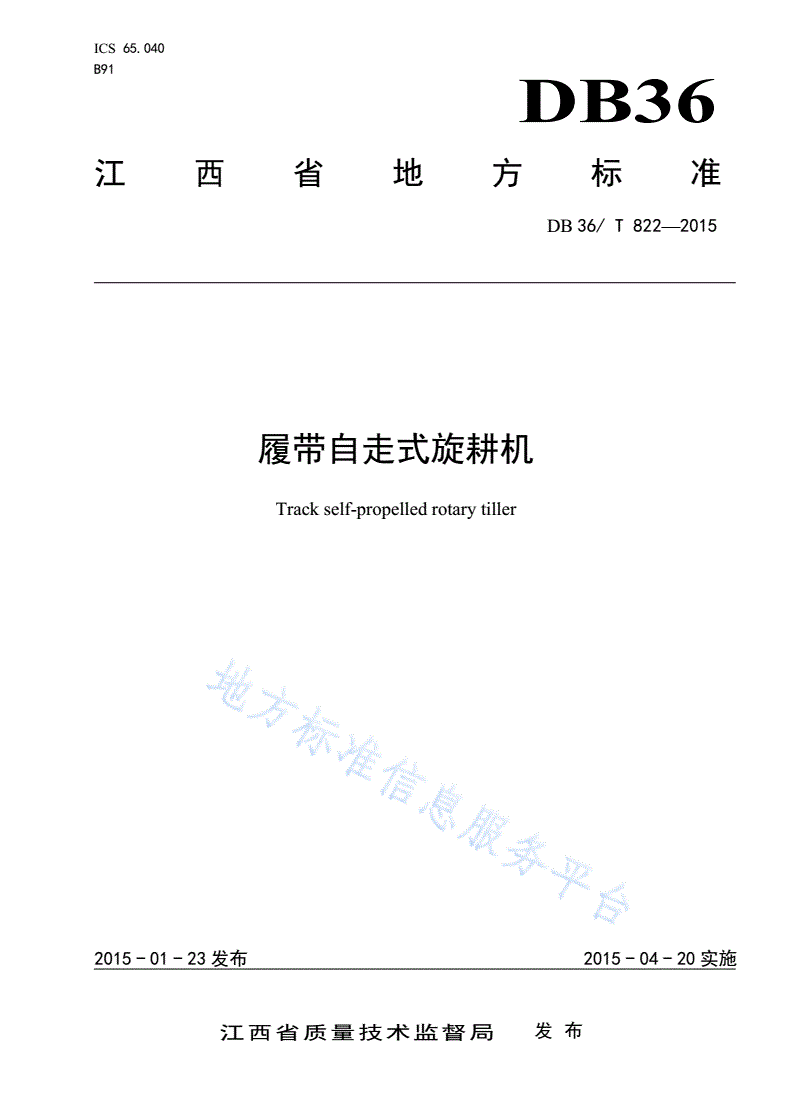

DB36

江西省地方标准

DB36/T822—2015

履带自走式旋耕机

Trackself-propelledrotarytiller

文稿版次选择

2015-01-23发布2015-04-20实施

江西省质量技术监督局发布

DB36/T822—2015

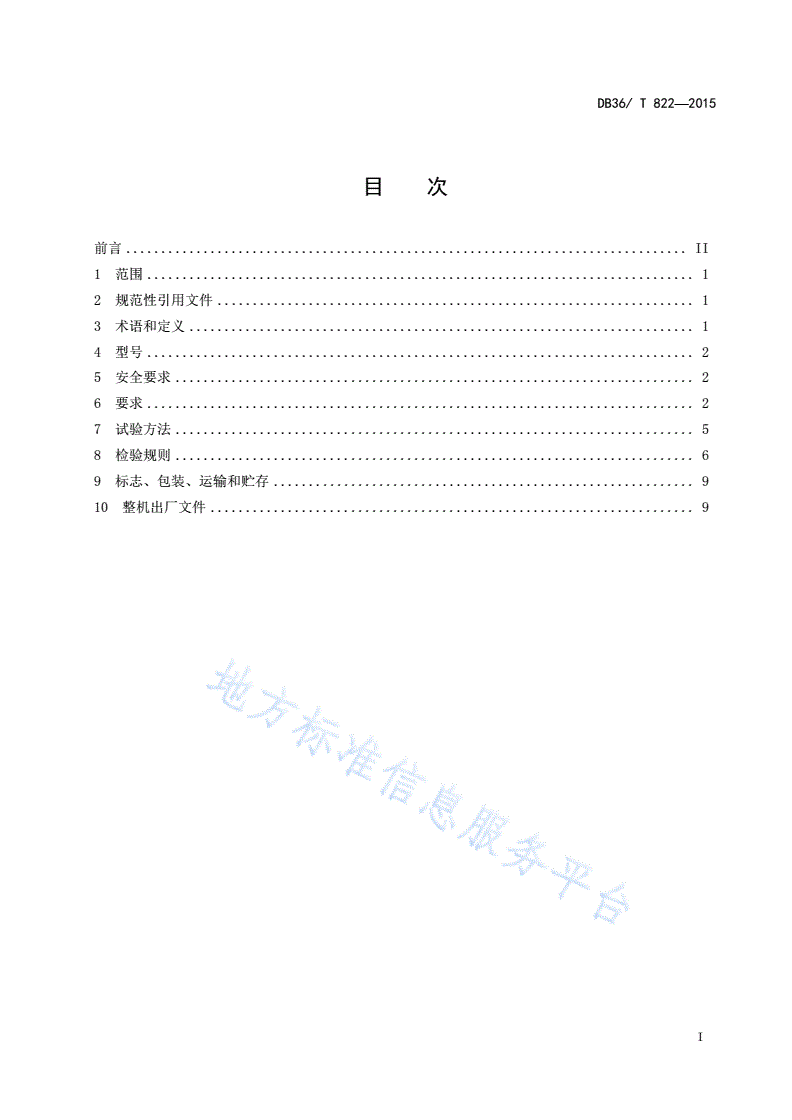

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4型号..............................................................................2

5安全要求..........................................................................2

6要求..............................................................................2

7试验方法..........................................................................5

8检验规则..........................................................................6

9标志、包装、运输和贮存............................................................9

10整机出厂文件.....................................................................9

I

DB36/T822—2015

前言

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准由江西省农业厅提出。

本标准起草单位：江西省农业科学院农业工程研究所、江西省农业机械化技术推广站、江西畜牧技

术推广站。

本标准主要起草人：潘松、廖禺、李文、陈绪红、董希慧、曹晓林、贺捷、周明。

II

DB36/T822—2015

履带自走式旋耕机

1范围

本标准规定了履带自走式旋耕机术语和定义、型号、安全要求、要求、试验方法、检验规则以及标

志、包装、运输和贮存、整机出厂技术文件。

本标准适用于履带自走式旋耕机。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1147.1中小功率内燃机第1部分：通用技术条件

GB/T2828.11计数抽样检验程序第11部分：小总体声称质量水平的评定程序

GB/T3871.13农业拖拉机试验规程第13部分：排气烟度测量

GB/T5668旋耕机

GB/T5669旋耕机械刀和刀座

GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则

GB10395.1农林机械安全第1部分：总则

GB10395.5农林机械安全第5部分：驱动式耕作机械

GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则

GB/T13306标牌

GB/T14248收获机械制动性能测定方法

GB18447.3拖拉机安全要求第3部分:履带拖拉机

GB/T20948农林拖拉机后视镜技术要求

JB/T5673农林拖拉机及机具涂漆通用技术条件

JB/T6268自走式收获机械噪声测定方法

JB/T7316谷物联合收割机液压系统试验方法

JB/T8574农机具产品型号编制规则

JB/T9798.2手扶拖拉机配套旋耕机第2部分:试验方法

JB/T9832.2农林拖拉机及机具漆膜附着性能测定方法压切法

NY1629拖拉机排气烟度限值

3术语和定义

下列术语和定义适用于本文件。

3.1

履带自走式旋耕机

1

DB36/T822—2015

以柴油机为动力、采用履带式行走机构、配装旋耕刀，进行旋耕作业的机器。

4型号

型号按JB/T8574编制。

1GZ—

改进代号：用大写英文字母标注，基本型可不标注

主参数：用数字表示工作幅宽，单位（cm）

特征代号：用大写拼音字母表示，Z表示自走

类别代号：用1G表示耕整地机械中的旋耕机

企业代号：以大写拼音字母表示

示例：**1GZ-160A表示**公司生产的工作幅宽为160㎝经过第一次改进的履带自走式旋耕机。

5安全要求

5.1安全防护

安全防护应符合GB10395.1、GB10395.5的规定。非作业状态应能可靠切断动力传动，电源应能

可靠切断。

5.2安全警示标志

安全警示标志应符合GB10396的规定。

5.3使用说明书

5.3.1使用说明书必须有使用、保养和维护的安全注意事项。

5.3.2使用说明书应重现履带自走式旋耕机上的安全标志，并标明安全标志的固定位置。使用无文字

安全标志时，使用说明书应用中文解释安全标志的释义。

5.3.3使用说明书的编写应符合GB/T9480的要求。

5.4照明和信号装置

5.4.1应有燃油表、水温、机油压力、蓄电池充电电流等指示装置，有倒车报警器。仪表、指示器显

示的数码、信号应清晰准确，开关工作应可靠、开关自如。

5.4.2至少应装作业照明灯两只，一只照向机具前方，一只照向后方。信号照明装置应符合GB18447.3

中的规定。

5.4.3每侧应装有后视镜各1只，后视镜应符合GB/T20948的规定。

6要求

2

DB36/T822—2015

6.1一般要求

6.1.1整机按规定程序批准的产品图样和技术文件制造，并符合本标准的要求。

6.1.2所有自制件必须经检验合格，外协件、外购件必须有合格证明文件并经检验合格才可装配。

6.1.3左右履带与纵向中心线应平行，驱动轮与履带导轨不应有顶齿及脱轨现象。

6.1.4油漆表面应平整、均匀和光滑，不得有露底、起皮和剥落等缺陷。涂漆质量应符合JB/T5673

规定的要求，漆膜厚度不小于
