DB42/T 1254-2017 逆变型地铁车辆再生制动能量回收装置技术要求

ICS29.200

K46

备案号：DB42

湖北省地方标准

DB42/T1254—2017

逆变型地铁车辆再生制动能量回收装置

技术要求

TechnicalRequirementsofRegenerativeBrakingPowerRecoveryUnitBasedon

InverterinSubwayVehicle

（报批稿）

2017-04-12发布2017-07-01实施

湖北省质量技术监督局发布

DB42/T1254—2017

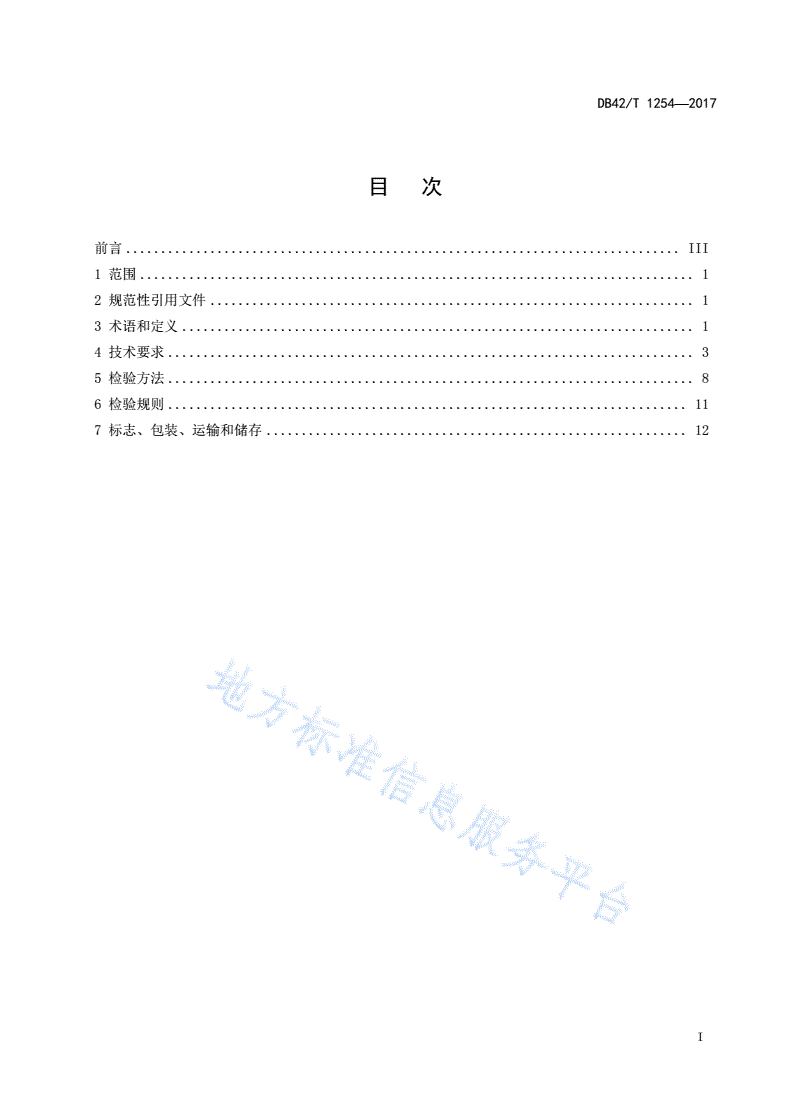

目次

前言...............................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4技术要求...........................................................................3

5检验方法...........................................................................8

6检验规则..........................................................................11

7标志、包装、运输和储存............................................................12

I

DB42/T1254—2017

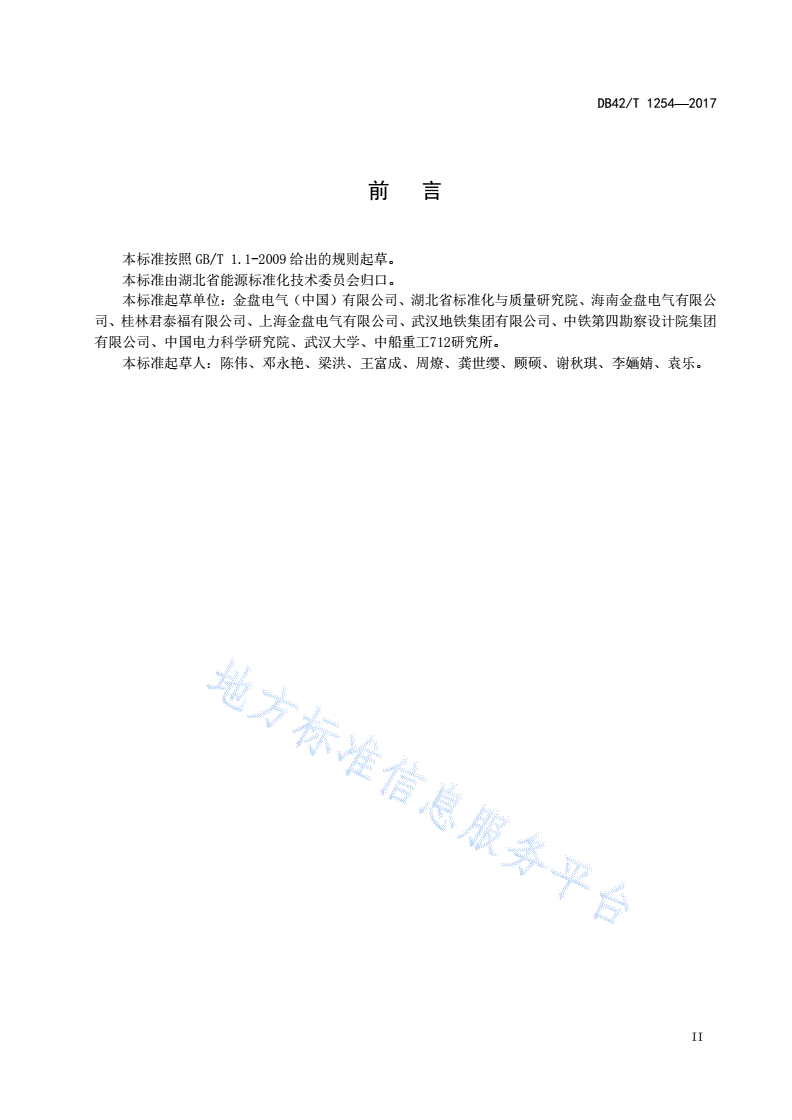

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由湖北省能源标准化技术委员会归口。

本标准起草单位：金盘电气（中国）有限公司、湖北省标准化与质量研究院、海南金盘电气有限公

司、桂林君泰福有限公司、上海金盘电气有限公司、武汉地铁集团有限公司、中铁第四勘察设计院集团

有限公司、中国电力科学研究院、武汉大学、中船重工712研究所。

本标准起草人：陈伟、邓永艳、梁洪、王富成、周燎、龚世缨、顾硕、谢秋琪、李婳婧、袁乐。

II

DB42/T1254—2017

逆变型地铁车辆再生制动能量回收装置技术要求

1范围

本标准规定了逆变型地铁车辆再生制动能量回收装置（以下简称：装置）的术语和定义、技术要求、

试验方法、检验规则及标志、包装、运输和储存。

本标准适用于逆变型地铁车辆再生制动能量回收装置，也可作为其他类型城市轨道交通制动能量回

收装置技术参考。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB1094.11电力变压器第11部分：干式变压器

GB/T3859.1-2013半导体变流器通用要求和电网换相变流器第1-1部分:基本要求规范

GB7251.1-2013低压成套开关设备和控制设备第1部分：总则

GB/T10228-2015干式电力变压器技术参数和要求

GB/T10236-2006半导体变流器与供电系统的兼容及干扰防护导则

GB/T10411-2005城市轨道交通直流牵引供电系统

GB/T12325电能质量供电电压偏差

GB/T14549电能质量公用电网谐波

GB/T15945电能质量电力系统频率偏差

GB/T18494.1变流变压器第1部分：工业用变流变压器

GB/T24338.6轨道交通电磁兼容第5部分：地面供电装置和设备的发射与抗扰度

JB/T501电力变压器试验导则

3术语和定义

下列术语和定义适用于本标准

3.1

变流器converter

由一个或多个阀器件和辅助装置（如有）组成，用于电力电子变流的运行单元。

3.2

变流变压器convertortransformer

组装在半导体变流设备内的电力变压器。

3.3

1

DB42/T1254—2017

逆变型再生制动能量回收装置regenerativebrakingpowerrecoveryunitbasedoninverter

由变流器、变流变压器和附件组成，将地铁列车再生制动时产生的能量回馈到电网的装置。

3.4

网侧额定电压ratedvoltageonthelineside

ULN

规定的变流器网侧导体电压的方均根值。

如果变压器网侧绕组有分接头，网侧电压额定值应是规定的分接头（即主分接头）上的电压。

3.5

阀侧额定电压ratedvoltageonthevalveside

UVN

在变压器网侧额定电压下，一个换相组中，依次换相的阀侧端子间空载电压矢量的方均根值。

3.6

网侧额定电流ratedcurrentonthelineside

ILN

在额定工况条件下，变流器网侧最大电流的方均根值。

3.7

阀侧额定电流ratedcurrentonthevalveside

IVN

在额定工况条件下，变流器阀侧最大电流的方均根值。

3.8

网侧额定功率ratedpoweronthelineside

SLN

在网侧额定电压和额定电流下，网侧端子上的总功率。

3.9

额定直流电压rateddirectvoltage

UdN

制造商规定的变流组件或设备直流端子间的直流电压的平均值。

3.10

额定直流电流rateddirectcurrent

IdN

对于规定的负载条件和运行条件，制造商规定的直流电流的平均值。

3.11

间歇工作方式ratedintermittentoperationmode

装置在运行状态（持续30s）和待机状态（持续90s）轮流交替持续循环，为等效实际运行工况。

2

DB42/T1254—2017

3.12

最大间歇峰值网侧电流intermittentpeakmaximumcurrentonthelineside

ILIPM

装置能在间歇工作方式下，能持续承载而不致损坏的最大网侧电流的方均根值。

3.13

起动电压startingdirectvoltage

装置开始进行能量反馈运行时的直流母线电压值。

3.14

响应时间responsetime

装置直流母线电压达到起动电压，到装置网侧电流达到90%最大间歇峰值网侧电流的时间。

见图1。

响应时间

网侧电流

90%峰值电流

起动电压直流侧电压

时间

图1响应时间

3.15

直流分量directcurrentcomponent

装置变流器阀侧电流中的直流成分。

3.16

电磁兼容electromagneticcompatibility

EMC

装置在其电磁环境中能正常工作并且不对该环境中的任何事物构成不能承受的电磁骚扰的能力。

4技术要求

4.1使用条件

4.1.1环境条件

使用环境条件应满足下列要求：

3

DB42/T1254—2017

a)海拔：不高于1000m；

b)环境温度：-10℃～+40C；

c)相对湿度：日均值不大于95%，月均值度不大于90%（20C）；

d)设备安装地点应为户内。

4.1.2交流电网电压

交流电网电压应满足下列要求：

a)电压等级：0.38kV，10kV，20kV，35kV；

b)电压偏差：应符合GB/T12325的规定；

c）频率偏差：应符合GB/T15945的规定；

d）电网谐波：应符合GB/T14549的规定；

e)三相电压负序不平衡度应不超过2%，短时不得超过4%。

4.1.3直流电压

直流电压变化范围应符合GB/T10411-2005中4.4的规定。

4.1.4辅助电源

a)加热照明电源宜采用AC220V；

b)监控检测电源应采用DC220V或DC110V；

c）干式变压器用温控器电源可采用AC220V。

4.2变压器技术要求

本标准仅对装置所使用变流变压器的特殊部分提出如下要求，其他与变流变压器的共性部分，应符

合GB/T18494.1的规定。与干式电力变压器的共性部分，应符合GB1094.11和GB/T10228的规定。

4.2.1网侧额定电压及分接

变流变压器网侧额定电压为0.38kV、10kV、20kV、35kV。网侧绕组应具有±5%或±2×2.5%的分接

头。

4.2.2短路阻抗

网侧绕组对阀侧绕组（所有阀侧绕组均短路时）的短路阻抗（即穿越阻抗）应符合表1的规定。短

路阻抗的实测值与标称值的偏差应该在-5%～+10%范围内。

表1短路阻抗

网侧电压等级短路阻抗

（Kv）（%）

0.38

10

≤20%

20

35

4.2.3绝缘耐热等级

变流变压器绝缘耐热等级为F级或H级。

4

DB42/T1254—2017

4.2.4局部放电量

变流变压器在GB/T10228-2015干式电力变压器技术参数和要求规定条件下测得的局部放电量应不

大于5pC。

4.3结构要求

4.3.1材料和部件的强度

装置的材料和部件的强度符合GB7251.1-2013中8.1的要求。

4.3.2外壳的防护等级

变流器、变压器外壳防护等级不低于IP20。

4.4介电强度要求

4.4.1工频耐受电压

变流器的耐受试验电压应符合表2规定。试验时应无击穿及闪络现象。

表2工频耐受试验电压

牵引母线直流电压等级额定脉冲耐受电压

VkV

15005.6

7503.8

4.4.2冲击耐受电压

变流器的直流母排之间、直流母排回路与柜体之间应能承受表3所示的冲击电压，试验时应无击穿

及闪络现象。

表3冲击耐受试验电压

牵引母线直流电压等级额定脉冲耐受电压（波形1.2/50µs）

VkV

150018

75012

4.4.3电气间隙及爬电距离

装置的电气间隙值应满足表4所示的最小值要求，爬电距离应满足表5所示的最小值要求。

表4最小电气间隙

过电压等级及污秽等级

牵引母线直流电压等

mm

级

OV4

V

PD3PD4PD3PD4

7508141422
