T/CECS 10107-2020 超高性能混凝土(UHPC)技术要求

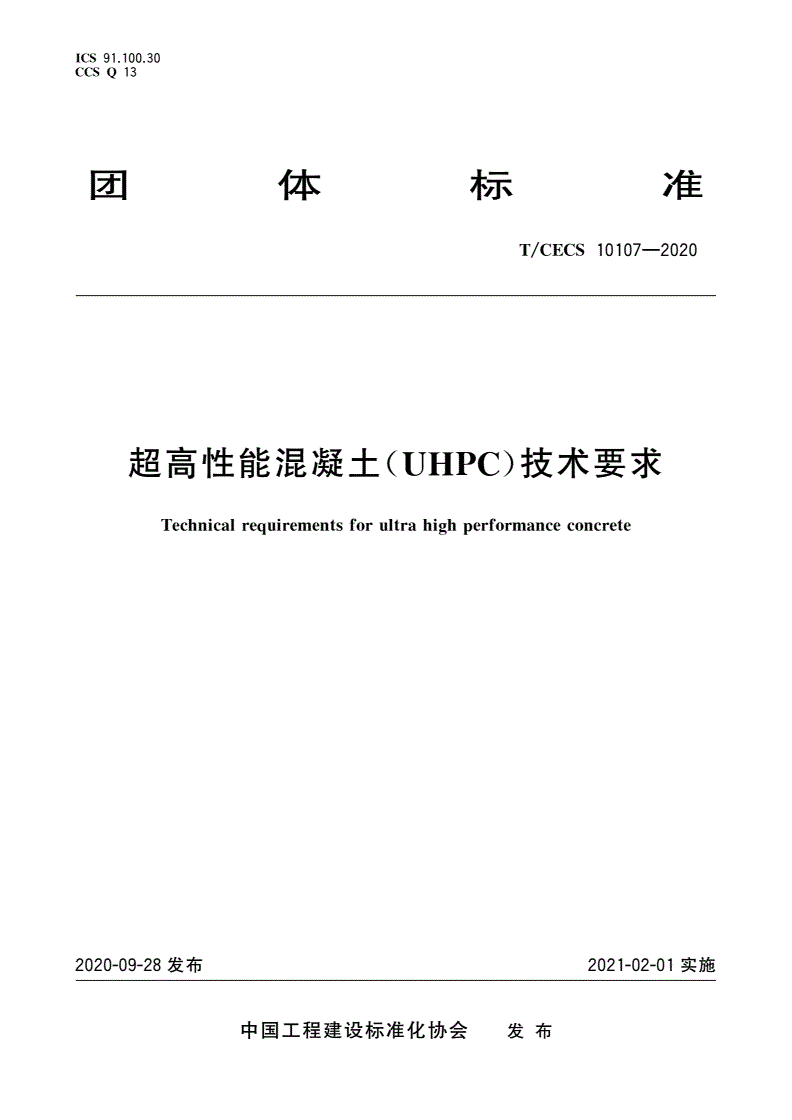

ICS9110030

CCSQ.13.

团体标准

T/CECS10107—2020

超高性能混凝土UHPC技术要求

()

Technicalrequirementsforultrahighperformanceconcrete

2020-09-28发布2021-02-01实施

中国工程建设标准化协会发布

T/CECS10107—2020

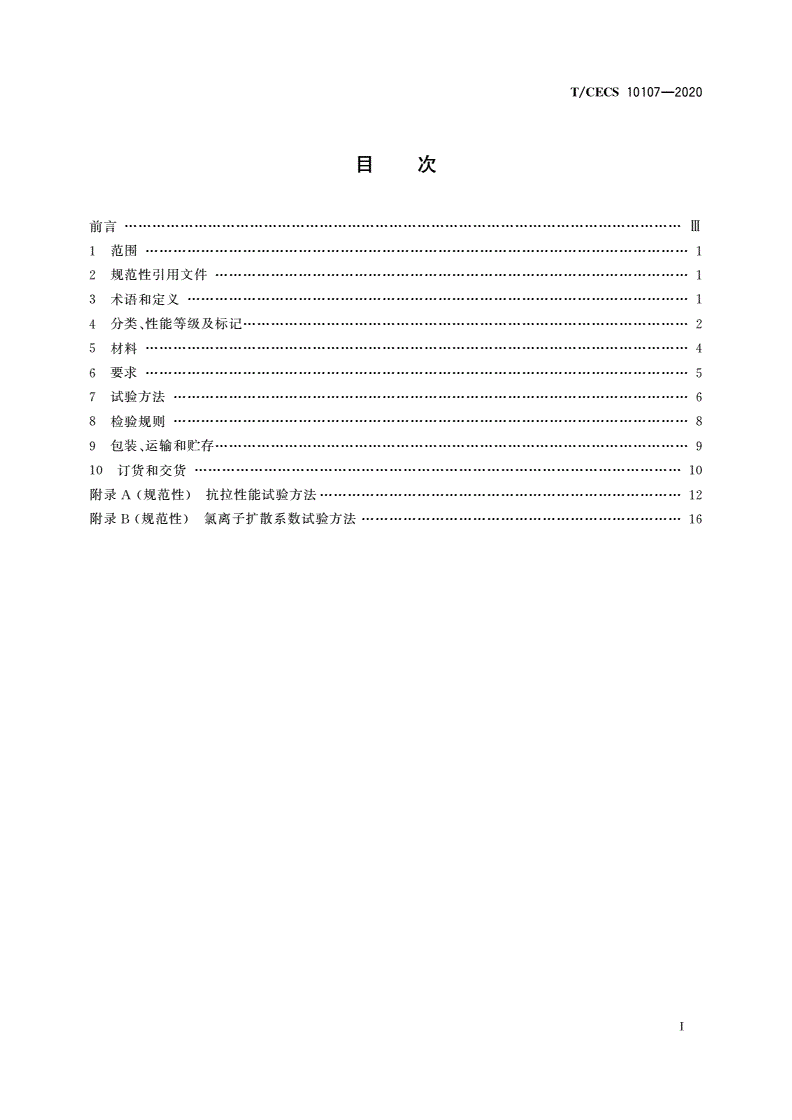

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

分类性能等级及标记

4、……………………2

材料

5………………………4

要求

6………………………5

试验方法

7…………………6

检验规则

8…………………8

包装运输和贮存

9、…………………………9

订货和交货

10……………10

附录规范性抗拉性能试验方法

A()……………………12

附录规范性氯离子扩散系数试验方法

B()……………16

Ⅰ

T/CECS10107—2020

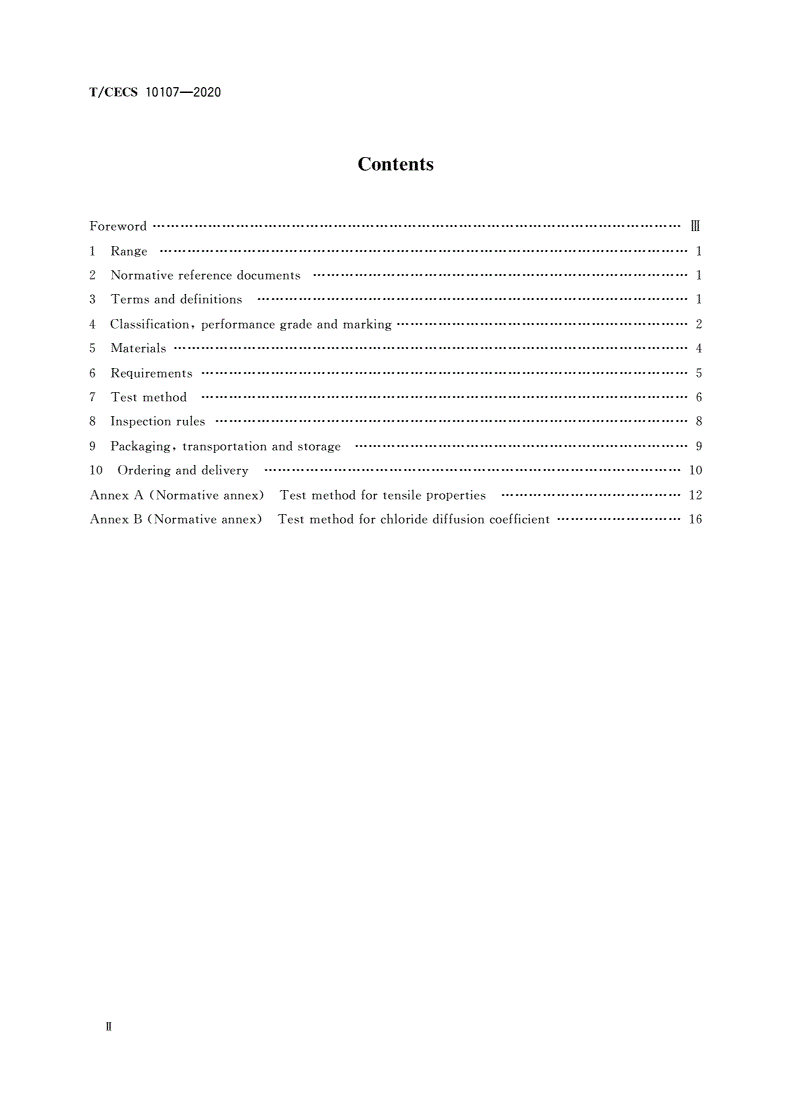

Contents

Foreword……………………Ⅲ

1Range……………………1

2Normativereferencedocuments………………………1

3Termsanddefinitions…………………1

4Classification,performancegradeandmarking………2

5Materials…………………4

6Requirements……………5

7Testmethod……………6

8Inspectionrules…………………………8

9Packaging,transportationandstorage………………9

10Orderinganddelivery………………10

AnnexA(Normativeannex)Testmethodfortensileproperties…………………12

AnnexB(Normativeannex)Testmethodforchloridediffusioncoefficient………16

Ⅱ

T/CECS10107—2020

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则和

GB/T1.1—2020《1:》

标准编写规则第部分产品标准的规定起草

GB/T20001.10—2014《10:》。

本标准按中国工程建设标准化协会关于印发年第一批协会标准制定修订计划的通知

《<2018、>》

建标协字号的要求制定

(〔2018〕015)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国工程建设标准化协会提出

。

本文件由中国工程建设标准化协会建筑与市政工程产品应用分会归口

。

本文件负责起草单位上海市建筑科学研究院有限公司南京倍立达新材料系统工程股份有限

:、

公司

。

本文件参加起草单位中国建筑标准设计研究院有限公司同济大学福州大学湖南大学拉法基

:、、、、

豪瑞建材中国有限公司广州市玖珂瑭材料科技有限公司上海建研建材科技有限公司上海环宇建

()、、、

筑工程材料有限公司上海城建物资有限公司华新新型建材武汉有限公司上海复培新材料技术有

、、()、

限公司浙江宏日泰耐克新材料科技有限公司上海城建市政工程集团有限公司广东盖特奇新材料

、、()、

科技有限公司福建瑞森新材料股份有限公司苏州市兴邦化学建材有限公司龙元明筑科技有限责任

、、、

公司科之杰新材料集团有限公司旭密林建筑科技上海有限公司上海核工程研究设计院有限公司

、、()、、

上海市城市建设设计研究总院集团有限公司上海市土木工程学会

()、。

本文件主要起草人於林锋樊俊江韩建军熊吉如王俊颜王琼柯雄姚利君黄伟李华良

:、、、、、、、、、、

闵轶蒋航军周南南王边单波李欢欢商得辰李飞刘健王洪新刘福财陆志军毛荣良郑建敏

、、、、、、、、、、、、、、

于飞宇沈亮王鑫程书剑章毅孙振平蒋正武朱雪峰张慧宁商涛平李敏波沈贵阳孙丹丹

、、、、、、、、、、、、、

勾鸿量钱磊

、。

本文件审查人顾泰昌阎培渝黄政宇吴香国焦楚杰王冲郑七振

:、、、、、、。

Ⅲ

T/CECS10107—2020

超高性能混凝土UHPC技术要求

()

1范围

本文件规定了超高性能混凝土的分类性能等级及标记材料要求试验方法检验规则包装运

、,,,,,、

输和贮存订货和交货

,。

本文件适用于桥梁建筑市政等工程用的超高性能混凝土

、、。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

通用硅酸盐水泥

GB175

中热硅酸盐水泥低热硅酸盐水泥

GB/T200、

用于水泥和混凝土中的粉煤灰

GB/T1596

白色硅酸盐水泥

GB/T2015

试验机通用技术要求

GB/T2611

液压式万能试验机

GB/T3159

混凝土外加剂

GB8076

用于水泥砂浆和混凝土中的粒化高炉矿渣粉

GB/T18046、

水泥混凝土和砂浆用合成纤维

GB/T21120

砂浆和混凝土用硅灰

GB/T27690

用于水泥砂浆和混凝土中的石灰石粉

GB/T35164、

普通混凝土拌合物性能试验方法标准

GB/T50080

混凝土物理力学性能试验方法标准

GB/T50081

普通混凝土长期性能和耐久性能试验方法标准

GB/T50082

混凝土外加剂应用技术规范

GB50119

耐碱玻璃纤维无捻粗纱

JC/T572

混凝土拌合用水标准

JGJ63

3术语和定义

下列术语和定义适用于本文件

。

31

.

超高性能混凝土ultrahighperformanceconcrete

由水泥矿物掺合料骨料纤维外加剂和水等原材料制成的具有超高力学性能超高抗渗性能的

、、、、、

高韧性水泥基复合材料

。

32

.

预混料premix

由水泥矿物掺合料骨料按超高性能混凝土配合比配制的干混料其中可包含粉状外加剂纤维

、、,、。

1

T/CECS10107—2020

33

.

抗拉性能tensileperformance

超高性能混凝土在单轴拉伸荷载作用下表现出的力学和变形特征

。

34

.

抗拉强度tensilestrength

单轴拉伸试验过程中试件达到的最大拉应力

。

35

.

抗拉应变tensilestrain

单轴拉伸试验过程中试件达到最大拉应力时对应的拉应变

。

36

.

应变软化strainsoftening

当拉应力超过弹性极限抗拉强度后拉应力随应变增大而持续下降的现象

,。

37

.

应变硬化strainhardening

当拉应力超过弹性极限抗拉强度后拉应力随应变增大而持续上升的现象

,。

38

.

残余抗拉强度residualtensilestrength

单轴拉伸试验过程中试件在应变软化段达到规定拉应变时对应的拉应力

。

39

.

热养护heatcuring

借助于热源的热能经介质的传导对流或光波辐射将热量传递于超高性能混凝土并对周围相对

,、,,

湿度加以控制的养护方法

。

310

.

标准蒸汽养护standardsteamcuring

在温度为相对湿度大于的室内静置后脱模将脱模后的试件放入蒸汽

20℃±5℃、50%1d~2d,

养护箱以不大于的速率升温至恒温然后以不大于的速率降温至

,15℃/h90℃±1℃,48h,15℃/h

室温待试件冷却至室温后从蒸汽养护箱中取出的养护制度

,。

311

.

早龄期自收缩standardsteamcuring

在与外界无水分交换的条件下超高性能混凝土从初凝开始至初凝后由于胶凝材料水化引

,72h,

起内部相对湿度降低和毛细孔负压而导致的宏观体积的减小

。

312

.

干燥收缩dryingshrinkage

硬化超高性能混凝土在无约束和规定温湿度条件下的收缩变形其中包括超高性能混凝土在不饱

,

和空气中失水引起的收缩和胶凝材料水化引起的自收缩

。

4分类性能等级及标记

、

41分类

.

411超高性能混凝土按产品用途分为结构类超高性能混凝土和非结构类超高性能混凝土并采用

..,

表规定的代号

1。

2

T/CECS10107—2020

表1按用途分类的超高性能混凝土及其代号

种类结构类超高性能混凝土非结构类超高性能混凝土

代号

STNST

412超高性能混凝土按养护方法分为自然养护类超高性能混凝土和热养护类超高性能混凝土并采

..,

用表规定的代号

2。

表2按养护方法分类的超高性能混凝土及其代号

种类自然养护类超高性能混凝土热养护类超高性能混凝土

代号

NH

42性能等级

.

421超高性能混凝土的扩展度分级应符合表的规定

..3。

表3超高性能混凝土扩展度分级单位为毫米

等级

UF1UF2UF3

扩展度SSS

<650650≤<750≥750

422超高性能混凝土的抗压性能分级应符合表的规定

..4。

表4超高性能混凝土抗压性能分级单位为兆帕

等级

UC1UC2UC3UC4

抗压强度ffff

100≤cu<120120≤cu<150150≤cu<180cu≥180

423超高性能混凝土的抗拉性能分级应符合表的规定

..5。

表5超高性能混凝土抗拉性能分级

等级

UT1UT2UT3UT4

抗拉强度

/MPa≥5≥5≥7≥10

残余抗拉强度弹性极限抗拉强度

/≥0.7———

抗拉强度弹性极限抗拉强度

/≥1.00>1.00≥1.10≥1.20

抗拉应变-6

/×10<1000≥1000≥1500≥2000

注1级代表超高性能混凝土在单轴拉伸试验过程中无显著应变硬化现象或只表现出应变软化现象

:UT1,UT2、

级代表超高性能混凝土在单轴拉伸试验过程中表现出不同程度拉伸应变硬化现象

UT3、UT4。

注2残余抗拉强度取超高性能混凝土拉伸至拉应变为-6时对应的拉应力

:1500×10。

注3同一等级中所列指标应同时满足否则应降级

:,。

43标记

.

超高性能混凝土应按下列顺序进行标记

:

3

T/CECS10107—2020

产品用途代号

a);

养护方法代号

b);

产品简称

c)UHPC;

扩展度等级代号

d);

抗压性能等级代号

e);

抗拉性能等级代号

f);

本标准编号

g)。

示例1

:

自然养护的结构类超高性能混凝土扩展度等级为抗压性能等级为抗拉性能等级为标记为

,UF2,UC3,UT3,:

ST-N-UHPCUF2/UC3/UT3-T/CECS10107—2020

示例2

:

热养护的非结构类超高性能混凝土扩展度等级为抗压性能等级为抗拉性能等级为标记为

,UF3,UC1,UT2,:

NST-H-UHPCUF3/UC1/UT2-T/CECS10107—2020

5材料

51水泥

.

511水泥宜选用硅酸盐水泥普通硅酸盐水泥中热硅酸盐水泥或白色硅酸盐水泥硅酸盐水泥普

..、、。、

通硅酸盐水泥应符合的有关规定中热硅酸盐水泥应符合的有关规定白色硅酸盐

GB175,GB/T200,

水泥应符合的规定

GB/T2015。

512当采用其他种类的水泥时应通过试验验证满足超高性能混凝土设计性能要求时方可使用

..,,。

52矿物掺合料

.

521硅灰应符合的规定含量宜大于

..GB/T27690,SiO290%。

522石英粉的含量应大于小于粒径的颗粒比例应大于氯离子含量不应

..SiO295%,0.16mm95%,

大于硫化物及硫酸盐含量不应大于云母含量不应大于

0.02%,0.50%,0.50%。

523粉煤灰应符合的规定粒化高炉矿渣粉应符合的规定石灰石粉应符

..GB/T1596,GB/T18046,

合的规定

GB/T35164。

524当采用其他矿物掺合料时矿物掺合材料性应符合国家现行标准的有关规定且应通过试验验

..,,

证满足超高性能混凝土设计性能要求时方可使用

,。

53骨料

.

531骨料宜选用最大粒径不超过的单粒级石英砂也可选用细度模数为的天然砂

..1.25mm,1.6~2.2

或人工砂石英砂按粒径可分粗粒径砂中粒径砂和细粒

。(1.25mm~0.63mm)、(0.63mm~0.315mm)

径砂三个粒级天然砂含泥量不应大于泥块含量应为人工砂的石

(0.315mm~0.16mm)。0.5%,0%。

粉含量不应大于且亚甲蓝试验结果值不应大于

5%,(MB)1.4。

532石英砂天然砂人工砂的氯离子含量不应大于硫化物及硫酸盐含量不应大于云

..、、0.02%,0.5%,

母含量不应大于

0.5%。

533超高性能混凝土有特殊要求需使用粗骨料时其最大粒径不应大于且应通过试验验证

..,10mm,,

满足超高性能混凝土设计性能要求时方可使用

。

54外加剂

.

541减水剂应符合和的规定宜选用减水率不小于的高性能减水剂

..
