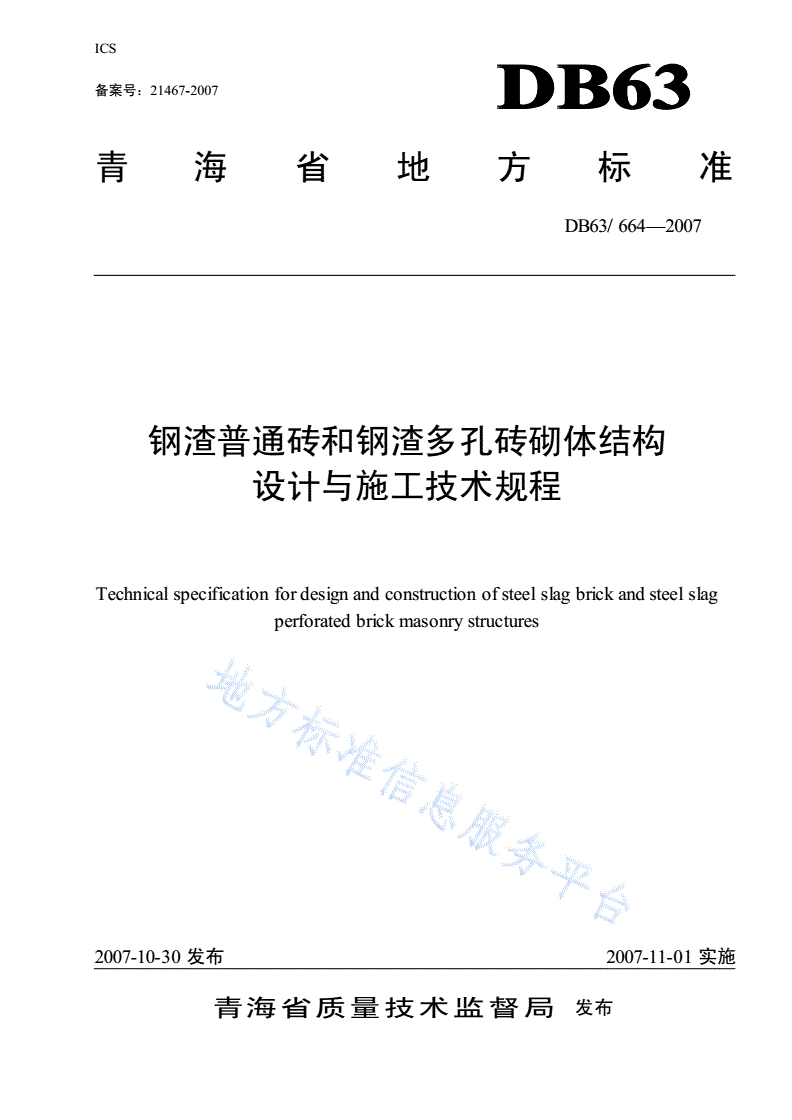

DB63/ 664-2007 钢渣普通砖和钢渣多孔砖砌体结构设计与施工技术规程

ICS

备案号：21467-2007DB63DB63

准标方地省海青

DB63/664—2007

钢渣普通砖和钢渣多孔砖砌体结构

设计与施工技术规程

Technicalspecificationfordesignandconstructionofsteelslagbrickandsteelslag

perforatedbrickmasonrystructures

2007-10-30发布2007-11-01实施

青海省质量技术监督局发布

DB63/664—2007

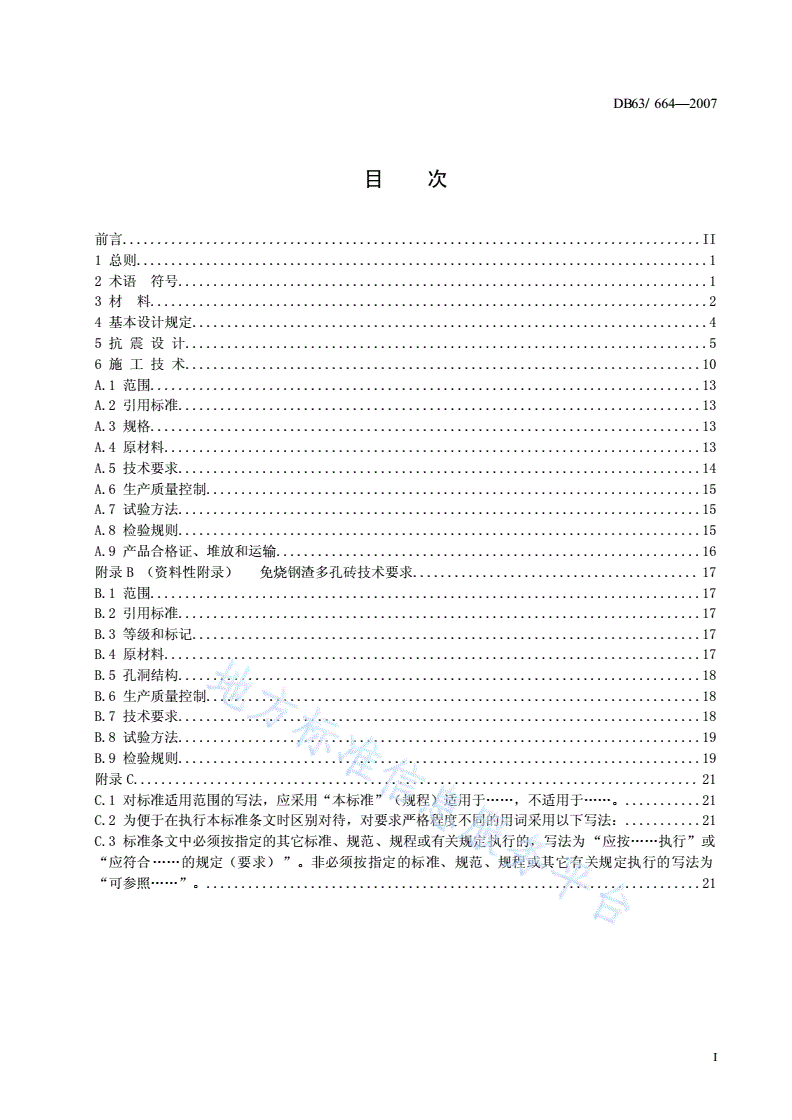

目次

前言...................................................................................II

1总则..................................................................................1

2术语符号............................................................................1

3材料................................................................................2

4基本设计规定..........................................................................4

5抗震设计...........................................................................5

6施工技术..........................................................................10

A.1范围...............................................................................13

A.2引用标准...........................................................................13

A.3规格...............................................................................13

A.4原材料.............................................................................13

A.5技术要求...........................................................................14

A.6生产质量控制.......................................................................15

A.7试验方法...........................................................................15

A.8检验规则...........................................................................15

A.9产品合格证、堆放和运输.............................................................16

附录B（资料性附录）免烧钢渣多孔砖技术要求.........................................17

B.1范围...............................................................................17

B.2引用标准...........................................................................17

B.3等级和标记.........................................................................17

B.4原材料.............................................................................17

B.5孔洞结构...........................................................................18

B.6生产质量控制.......................................................................18

B.7技术要求...........................................................................18

B.8试验方法...........................................................................19

B.9检验规则...........................................................................19

附录C.................................................................................21

C.1对标准适用范围的写法，应采用“本标准”（规程）适用于……，不适用于……。...........21

C.2为便于在执行本标准条文时区别对待，对要求严格程度不同的用词采用以下写法：...........21

C.3标准条文中必须按指定的其它标准、规范、规程或有关规定执行的，写法为“应按……执行”或

“应符合……的规定（要求）”。非必须按指定的标准、规范、规程或其它有关规定执行的写法为

“可参照……”。.......................................................................21

I

DB63/664—2007

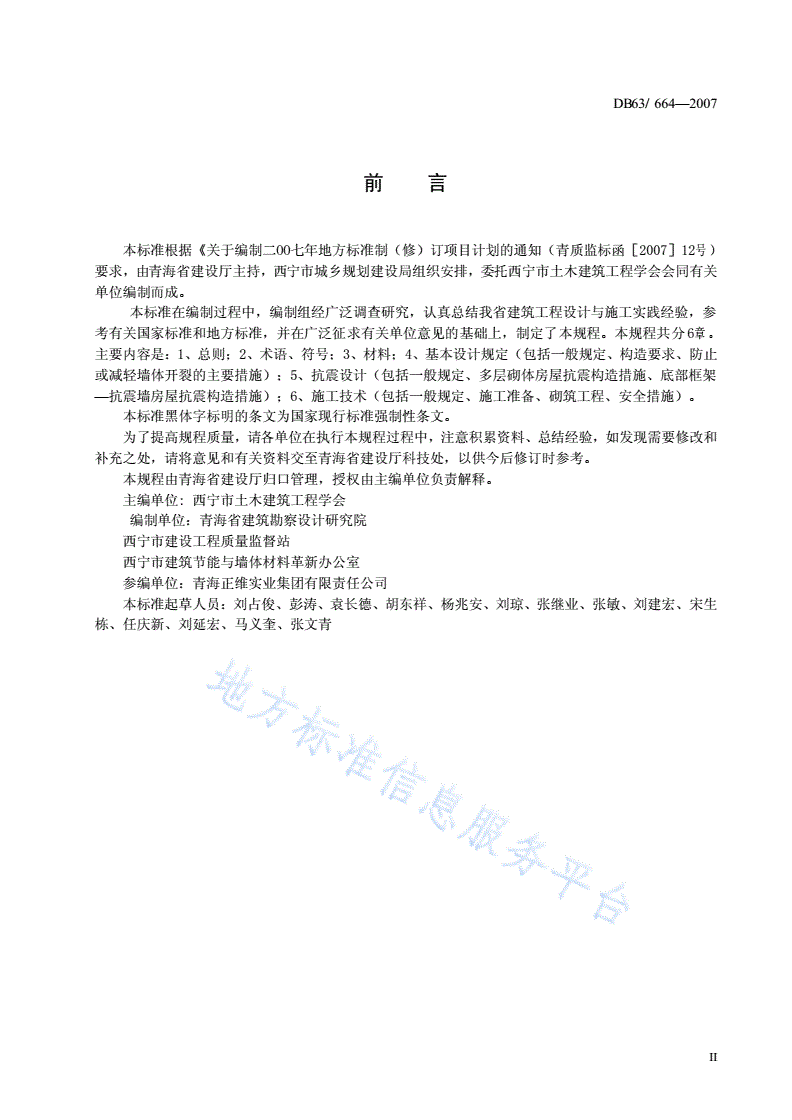

前言

本标准根据《关于编制二OO七年地方标准制（修）订项目计划的通知（青质监标函［2007］12号）

要求，由青海省建设厅主持，西宁市城乡规划建设局组织安排，委托西宁市土木建筑工程学会会同有关

单位编制而成。

本标准在编制过程中，编制组经广泛调查研究，认真总结我省建筑工程设计与施工实践经验，参

考有关国家标准和地方标准，并在广泛征求有关单位意见的基础上，制定了本规程。本规程共分6章。

主要内容是：1、总则；2、术语、符号；3、材料；4、基本设计规定（包括一般规定、构造要求、防止

或减轻墙体开裂的主要措施）；5、抗震设计（包括一般规定、多层砌体房屋抗震构造措施、底部框架

—抗震墙房屋抗震构造措施）；6、施工技术（包括一般规定、施工准备、砌筑工程、安全措施）。

本标准黑体字标明的条文为国家现行标准强制性条文。

为了提高规程质量，请各单位在执行本规程过程中，注意积累资料、总结经验，如发现需要修改和

补充之处，请将意见和有关资料交至青海省建设厅科技处，以供今后修订时参考。

本规程由青海省建设厅归口管理，授权由主编单位负责解释。

主编单位:西宁市土木建筑工程学会

编制单位：青海省建筑勘察设计研究院

西宁市建设工程质量监督站

西宁市建筑节能与墙体材料革新办公室

参编单位：青海正维实业集团有限责任公司

本标准起草人员：刘占俊、彭涛、袁长德、胡东祥、杨兆安、刘琼、张继业、张敏、刘建宏、宋生

栋、任庆新、刘延宏、马义奎、张文青

II

DB63/664—2007

钢渣普通砖和钢渣多孔砖砌体结构

设计与施工技术规程

1总则

1.01为了使钢渣普通砖及钢渣多孔砖在工程设计与施工中得到合理的推广和应用，特制订本规程。

1.02本规程适用于青海省范围内钢渣普通砖及钢渣多孔砖砌筑的一般工业与民用建筑砌体结构房屋的

设计和施工。

1.03本规程适用于抗震设防烈度为6度至8度地区多层砌体结构房屋的抗震设计和施工。钢渣普通砖

应符合附录A免烧钢渣普通砖技术要求的规定。钢渣多孔砖应符合附录B免烧钢渣多孔砖技术要求的规

定。

1.04设计及施工钢渣普通砖及钢渣多孔砖砌体结构时，除应遵守本规程外，尚应符合《砌体结构设计

规范》（GB50003-2001）、《建筑抗震设计规范》（GB50011-2001）、《砌体工程施工质量验收规范》

（GB50203-2002）、《民用建筑工程室内环境污染控制规范》（GB50325-2001）、《建筑设计防火规范》

（GB50016-2006）、《建筑装饰装修工程质量验收规范》（GB50210-2001）、《砌体工程现场检测技术

标准》（GB/T50315-2000）、《砌墙砖试验方法》（GB/T2542-2003）、《砌筑砂浆配合比设计规程》

（JGJ98-2000）、《混凝土拌合用水标准》（JGJ63-89）、《建筑工程冬期施工规程》（JGJ104-97）、

《建筑砂浆基本性能试验方法》（JGJ70-90）、《多孔砖砌体结构技术规范》（JGJ137-2001）、《住

宅隔声标准》（JGJ11-82）等国家有关标准的规定。

2术语符号

2.1.1术语

2.1.2钢渣普通砖

以钢渣为主要原材料（钢渣掺入量占60％以上），掺加适量的矿微粉、水泥、外加剂等，经坯料制

备、压制成型、自然养护而成的实心砖，称为免烧钢渣普通砖，简称钢渣普通砖。

2.1.3钢渣多孔砖

2.1.4以钢渣为主要原材料（钢渣掺入量占60％以上），掺加适量的矿微粉、水泥、外加剂等，经坯

料制备、压制成型、自然养护，孔洞率不小于25％，主要用于承重部位的砖，称为免烧钢渣多孔砖，

简称钢渣多孔砖。

2.2符号

2.2.1材料

MU——砖的强度等级

M——砂浆的强度等级

C——混凝土的强度等级

f——砌体的抗压强度设计值

IRa——内照射指数

Ir——外照射指数

2.2.2计算系数

λ——砖砌体的导热系数

γa——强度调整系数

γβ——构件高厚比修正系数

2.2.3几何参数

A——砌体毛截面积

1

DB63/664—2007

H——墙体高度、构件高度

y——截面重心到轴向力所在偏心方向截面边缘的距离

3材料

3.01砖块和砂浆的强度等级应按下列规定采用：

1钢渣普通砖的强度等级应为MU20、MU15或MU10。

2钢渣多孔砖的强度等级应为MU20、MU15或MU10。

3砌筑砂浆的强度等级应为M15、M10、M7.5或M5。

注：1试块底模应采用含水率不大于2％的同类砖。

2多孔砖试块底模应采用同类多孔砖侧面为砂浆强度试块底模。

3.02钢渣普通砖的技术特性：

1钢渣普通砖的尺寸（长×宽×高）240mm×115mm×53mm。

2钢渣普通砖的密度等级应控制在1850kg/m3以内，砖砌体自重按

1900kg/m3采用。

3干燥收缩值应不大于0.75mm/m。

4抗冻融性能应符合附录A免烧钢渣普通砖技术要求。

3.03钢渣多孔砖的技术特性：

1钢渣多孔砖的尺寸（长×宽×高）240mm×115mm×90mm。

2钢渣多孔砖的密度等级应控制在1500kg/m3以内，砖砌体自重按1600kg/m3采用。

3干燥收缩率应不大于0.45mm/m。

4抗冻融性能应符合附录B免烧钢渣多孔砖技术要求。

3.04当施工质量控制等级为B级时，龄期为28d的以毛截面计算的钢渣普通砖及钢渣多孔砖砌体的抗

压强度设计值应根据砖和砂浆的强度等级按表3.0.4采用。

表3.04钢渣普通砖及钢渣多孔砖砌体抗压强度设计值(MPa)

砂浆强度等级砂浆强度

砖强度等级

M15M10M7.5M50

MU203.222.672.392.120.94

MU152.792.312.071.830.82

MU10--1.891.691.500.67

注：表列数值均为混合砂浆砌筑。

3.05当施工质量控制等级为B级时，龄期为28d的以毛截面计算的钢渣普通砖及钢渣多孔砖砌体的

轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值应按表3.0.5采用。

沿砌体灰缝截面破坏时的轴心抗拉、

2

DB63/664—2007

表3.05弯曲抗拉和抗剪强度设计值(MPa)

砂浆强度等级

强度类别破坏特征

≥M10M7.5M5

轴心抗拉沿齿缝0.190.160.13

沿齿缝0.330.290.23

弯曲抗拉

沿通缝0.170.140.11

抗剪沿通缝0.170.140.11

注:表列数值适用于混合砂浆砌筑的砌体，当有可靠试验数据时，表列强度设计值可作适当调整。

3.06遇有下列情况的钢渣普通砖及钢渣多孔砖砌体，其强度设计值应分别乘以下列强度调整系数。

1对钢渣普通砖砌体，当梁跨度≥9.0m时；对钢渣多孔砖砌体，当梁跨度≥7.5m时，梁下砌体强

度调整系数取γa=0.9。

2砌体构件截面面积A＜0.3m2时，强度调整系数按下式确定：

γa=0.7＋A

式中γa——强度调整系数；

A——砌体毛截面面积（m2）。

3当钢渣普通砖及钢渣多孔砖砌体用水泥砂浆砌筑时，对表3.0.4中的砌体抗压强度设计值，强

度调整系数γa为0.90；对表3.0.5中的砌体各强度设计值，强度调整系数γa为0.80；当验算施工中的房屋

构件时，取强度调整系数γa为1.0。

3.07施工阶段砂浆尚未硬化的新砌墙体，可按砂浆强度为零确定砌体强度。

3.08民用建筑工程所使用的钢渣普通砖及钢渣多孔砖的放射性指标限量应符合表3.0.8的规定。

表3.08材料放射性指标限量

项目钢渣普通砖钢渣多孔砖

≤1.0≤1.0

内照射指数（IRa）

外照射指数（Ir）≤1.0≤1.3

3.09钢渣普通砖及钢渣多孔砖砌体的弹性模量、剪变模量、线膨胀系数、收缩率可按表3.0.9确定。

摩擦系数应按《砌体结构设计规范》（GB50003-2001）第3.2.5条的规定执行。

表3.09砌体的弹性模量、剪变模量、线膨胀系数、收缩率

砂浆强度等级≥M5

弹性模量（MPa）1600f

剪变模量（MPa）640f

线膨胀系数8×10-6/0C

3

DB63/664—2007

收缩率－0.2mm/m

3.010重砂浆砌筑干密度为1900kg/m3的钢渣普通砖砌体导热系数按0.75W/(m·K)取值。重砂浆砌筑干

密度为1600kg/m3的钢渣多孔砖砌体导热系数按0.70W/(m·K)取值。

3.011对240mm厚的钢渣普通砖及钢渣多孔砖墙双面抹灰（各20mm）的空气隔声指数按48dB～53dB采

用。

3.012钢渣普通砖和钢渣多孔砖砌体耐火极限可参照《建筑设计防火规范(GB50016-2006）中硅酸盐砖

的耐火极限取值。

4基本设计规定

4.1一般规定

4.1.1钢渣普通砖和钢渣多孔砖砌体在静载作用下的基本设计规定，应按《砌体结构设计规范》

（GB50003-2001）中的粘土砖砌体结构规定执行。

4.1.2无筋砌体构件的承载力计算除应按《砌体结构设计规范》（GB50003-2001）第五章规定执行外，

尚应遵守下列规定：

1计算受压构件时，应考虑构件高厚比修正系数γβ=1.2。

2轴向力的偏心距不宜超过0.6y（y为截面重心到轴向力所在偏心

方向截面边缘的距离）。

3对矩形截面构件，当轴向力偏心方向的截面边长大于另一方向的

截面边长时，除按偏心受压计算外，还应对较小边长方向按轴心受压进行验算。

4.1.3构件的允许高厚比计算应按《砌体结构设计规范》（GB50003-2001）第六章规定执行。

4.2构造要求

4.2.1一般构造要求均应符合《砌体结构设计规范》（GB50003-2001）第六章的规定。

4.2.2地面以下或防潮层以下部位采用钢渣普通砖砌体时，所用的砖和砂浆的最低强度等级应符合表

4.2.2的规定。

表4.2.2砖和砂浆的最低强度等级

地基土层情况钢渣普通砖水泥砂浆

稍潮湿的MU15M5

很潮湿的MU15M7.5

含水饱和的MU20M10

4.2.3当地面以下或防潮层以下部位采用钢渣多孔砖砌体时，应用水泥砂浆将孔洞灌实。

4.2.4不得采用砖配筋圈梁和砖配筋过梁。

4.3防止或减轻墙体开裂的主要措施

4.3.1为了防止或减轻房屋在正常使用条件下，由温差和砌体干缩引起的墙体竖向裂缝，应在墙体中

设置伸缩缝。伸缩缝应设在因温度和收缩变形可能引起应力集中、砌体产生裂缝可能性最大的地方。伸

缩缝的间距可按表4.3.1采用。

表4.3.1钢渣普通砖及钢渣多孔砖砌体房屋伸缩缝的最大间距（m）

屋盖或楼盖类别间距

4

DB63/664—2007

整体式或装配整体式有保温层或隔热层的屋盖、楼盖40

钢筋混凝土结构无保温层或隔热层的屋盖32

装配式无檩体系有保温层或隔热层的屋盖、楼盖50

钢筋混凝土结构无保温层或隔热层的屋盖40

装配式有檩体系有保温层或隔热层的屋盖60

钢筋混凝土结构无保温层或隔热层的屋盖50

瓦材屋面、木屋盖或楼盖、轻钢屋盖80

注：1在钢筋混凝土屋面上挂瓦的屋盖应按钢筋混凝土屋盖采用。

2温差较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝的最大间距，应按表中数值予以

适当减小。

3墙体的伸缩缝应与结构的其他变形缝相重合，在进行立面处理时，必须保证

缝隙的伸缩作用。

4.3.2屋面应设置保温、隔热层，并应符合节能建筑设计的要求。

4.3.3屋面保温(隔热)层或屋面刚性面层及砂浆找平层应设置分隔缝，分隔缝间距不宜大于6m，并与

女儿墙隔开，其缝宽不小于30mm。

4.3.4墙体配筋等其他防裂措施应按《砌体结构设计规范》（GB50003-2001）第6.3.2条至第6.3.7

条的要求执行。

5抗震设计

5.1.1一般规定多层房屋的层数和高度应符合下列要求：

1房屋的层数和总高度不应超过表5.1.1的规定。

2对医院、教学楼等及横墙较少的多层砌体房屋，总高度应比表5.1.1的规定降低3m，层数相应减

少一层；各层横墙很少的多层砌体房屋，还应根据具体情况再适当降低总高度和减少层数。

注：横墙较少指同一楼层内开间大于4.20m的房间占该层总面积的40%以上。

3横墙较少的多层砖砌体住宅楼，当按《建筑抗震设计规范》（GB

50011-2001）7.3.14条规定采取加强措施并满足抗震承载力要求时，其高度和层数应按表5.1.1

的规定采用

表5.1.1房屋的层数和总高度限值（m）

烈度

墙厚度

房屋类别678

（mm）

高度层数高度层数高度层数

多

钢渣普通砖240248217186

砌

5

DB63/664—2007

钢渣多孔砖240217217186

底部框架—抗震墙240227227196

注：1房屋的总高度指室外地面到主要屋面板板顶或檐口的高度，半地下室从地下室室内地面算起，全地下室和嵌

固条件好的半地下室应允许从室外地面算起；对带阁楼的坡屋面应算到山尖墙的1/2高度处；

2室内外高差大于0.6m时，房屋总高度应比表中数据适当增加，但不应

多于1m。

5.1.2砌体承重房屋的层高，不应超过3.6m；底部框架-抗震墙房屋的底部层高，不应超过4.5m。

5.1.3多层砌体房屋总高度与总宽度的最大比值，宜符合表5.1.3的要求。

表5.1.3房屋最大高宽比

烈度678

最大高宽比
