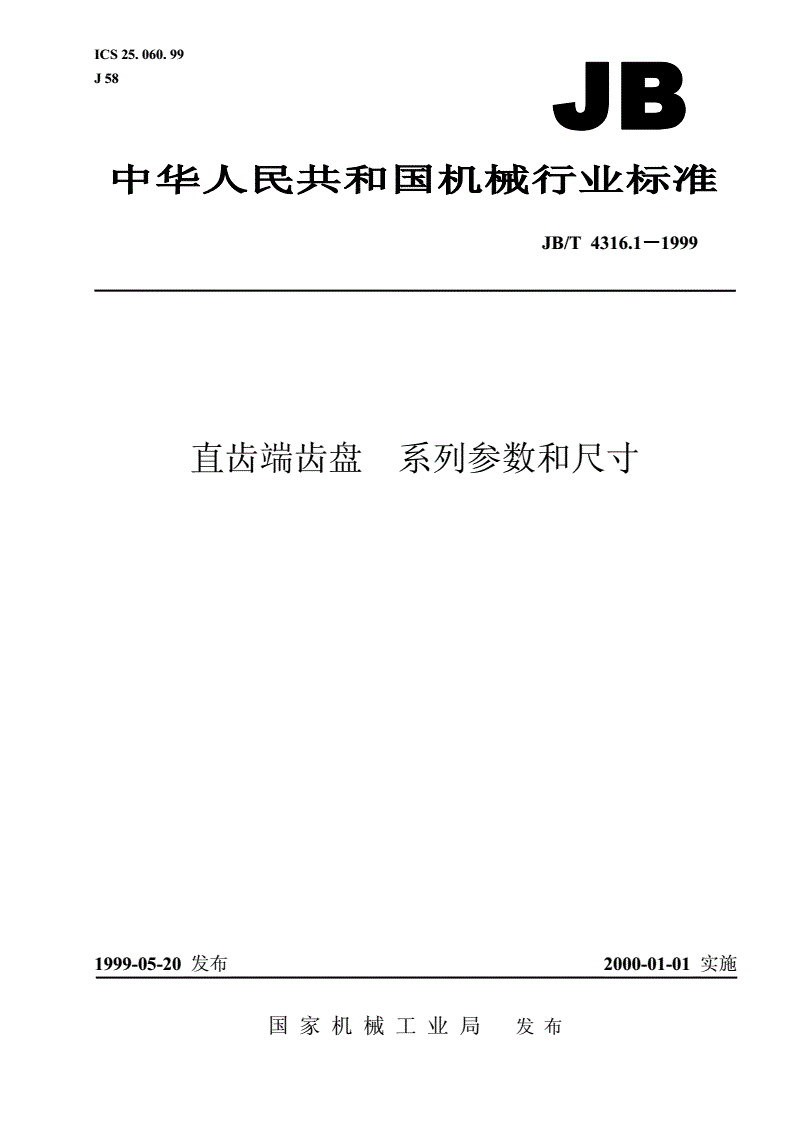

JB/T 4316.1-1999 直齿端齿盘 系列参数和尺寸

ICS25.060.99

J58

JB/T4316.1999－－－1

直齿端齿盘系列参数和尺寸

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T4316.1－－－－1999

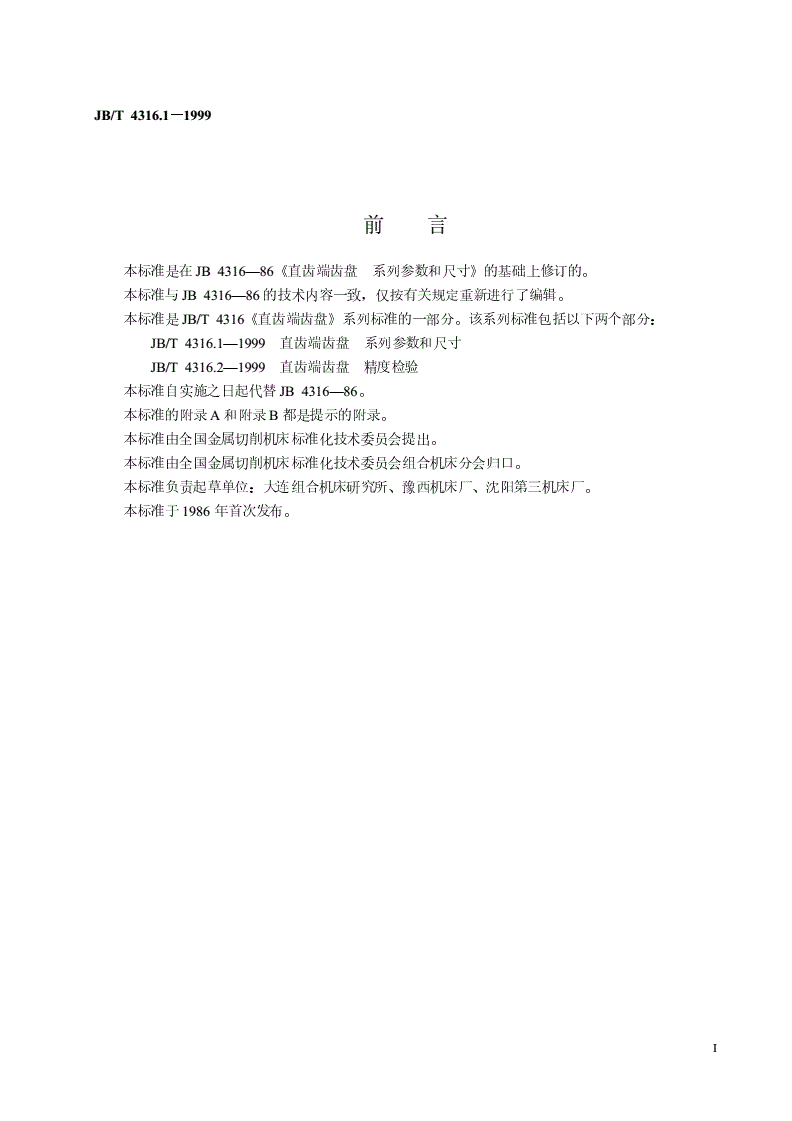

前言

本标准是在JB4316—86《直齿端齿盘系列参数和尺寸》的基础上修订的。

本标准与JB4316—86的技术内容一致，仅按有关规定重新进行了编辑。

本标准是JB/T4316《直齿端齿盘》系列标准的一部分。该系列标准包括以下两个部分：

JB/T4316.1—1999直齿端齿盘系列参数和尺寸

JB/T4316.2—1999直齿端齿盘精度检验

本标准自实施之日起代替JB4316—86。

本标准的附录A和附录B都是提示的附录。

本标准由全国金属切削机床标准化技术委员会提出。

本标准由全国金属切削机床标准化技术委员会组合机床分会归口。

本标准负责起草单位：大连组合机床研究所、豫西机床厂、沈阳第三机床厂。

本标准于1986年首次发布。

I

中华人民共和国机械行业标准JB/T4316.1－－－－1999

直齿端齿盘系列参数和尺寸代替JB4316—86

1范围

本标准仅规定直齿端齿盘（简称齿盘）的系列参数和互换性尺寸。

本标准适用于金属切削机床圆分度用的齿盘。

2主参数

2.1外径系列

以齿盘的外径作为主参数，齿盘的外径系列如下：

100mm；110mm；125mm；140mm；160mm；180mm；200mm；220mm；250mm；280mm；

320mm；360mm；400mm；450mm；500mm；560mm；630mm；710mm；800mm；1000mm；1250

mm和1600mm。

2.2齿数系列

齿盘的齿数系列如下：

60；72；120；144；180；240；360和720。

3尺寸

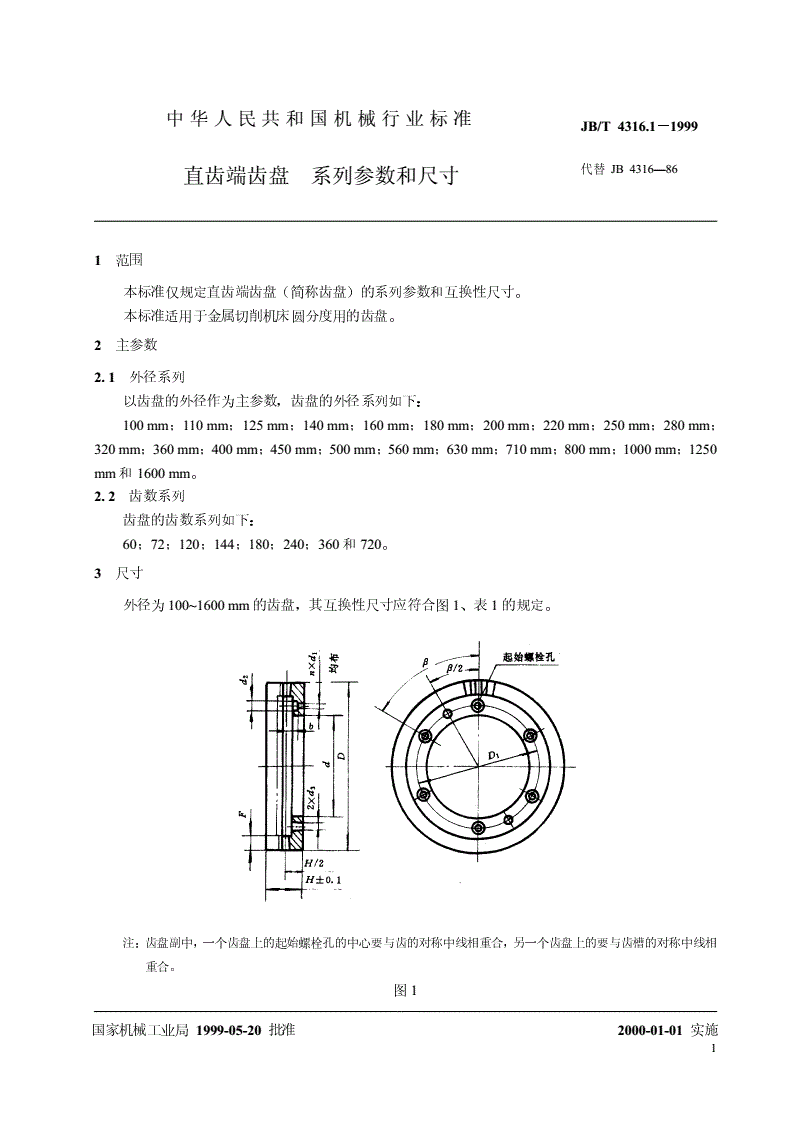

外径为100~1600mm的齿盘，其互换性尺寸应符合图1、表1的规定。

注：齿盘副中，一个齿盘上的起始螺栓孔的中心要与齿的对称中线相重合，另一个齿盘上的要与齿槽的对称中线相

重合。

图1

国家机械工业局1999-05-20批准2000-01-01实施

1

JB/T4316.1－－－－1999

表1mm

齿长F齿盘副螺栓孔

序号外径D内径d锥销孔d3

厚度H

max分布圆直径D1数量n直径d1沉孔直径d2沉孔深度b

11005572

6

21106530827126

31257090

414080810268

5160100122

409158

6180120140

720014010160

8220150175

9250180202

50811181010

1028020012230

11320220260

12360260295

134003001660335

13.5221212

14450350385

12

15500400430

2070

16560450485

17630500540

2580

1871058062017.5281616

19800660100700

32

20100085012089018

2112501060401401115

22352020

2216001380501601440

注

1外径D的公差为h9。

2内径d的公差为H6。

3分布圆直径D1的公差为±0.2。

2

JB/T4316.1－－－－1999

附录A

（提示的附录）

直齿端齿盘推荐数据及标记

A1齿盘的外径与齿数关系

齿盘的外径与齿数关系见表A1。

表A1mm

外径

齿数

100110125140160180200220250280320360400450500560630710800100012501600

60○○○○○○

72○○○○○○○○○○

120○○○○○○○○

144○○○○○○○○

180○○○○

240○○○○

360○○○○

720○○○○

A2齿数与最小分度角及可分工位范围

齿数与最小分度角及可分工位范围见表A2。

表A2

最小工位

齿数

分度角

234568910121516182024303640454860728090120144180240360720

606°○○○○○○○○○○○

725°○○○○○○○○○○○

1203°○○○○○○○○○○○○○○○

1442°30′○○○○○○○○○○○○○○

1802°○○○○○○○○○○○○○○○○○

2401°30′○○○○○○○○○○○○○○○○○○

3601°○○○○○○○○○○○○○○○○○○○○○○○

7200°30′○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

3

JB/T4316.1－－－－1999

A3齿盘的参数与尺寸

齿盘的参数与尺寸见图A1和表A3。

注

1形位公差t1、t2和t3见表A4。

2普通级齿盘的齿面粗糙度为。

图A1

4

表A3mm

空螺栓孔倒最

齿盘齿全齿锥

外内齿齿体齿齿刀槽底拆卸角小
