JB/T 4316.2-1999 直齿端齿盘 精度检验

ICS25.060.99

J58

JB/T4316.2999－－－1

直齿端齿盘精度检验

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T4316.2－－－－1999

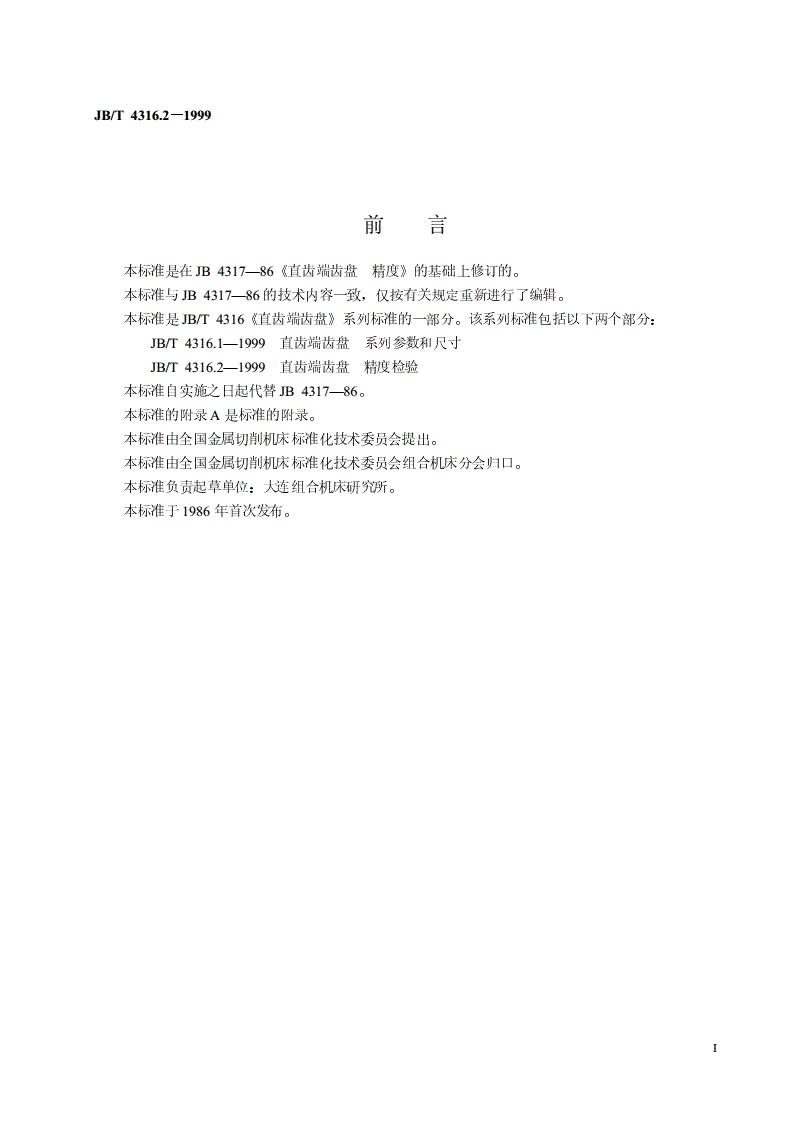

前言

本标准是在JB4317—86《直齿端齿盘精度》的基础上修订的。

本标准与JB4317—86的技术内容一致，仅按有关规定重新进行了编辑。

本标准是JB/T4316《直齿端齿盘》系列标准的一部分。该系列标准包括以下两个部分：

JB/T4316.1—1999直齿端齿盘系列参数和尺寸

JB/T4316.2—1999直齿端齿盘精度检验

本标准自实施之日起代替JB4317—86。

本标准的附录A是标准的附录。

本标准由全国金属切削机床标准化技术委员会提出。

本标准由全国金属切削机床标准化技术委员会组合机床分会归口。

本标准负责起草单位：大连组合机床研究所。

本标准于1986年首次发布。

I

中华人民共和国机械行业标准JB/T4316.2－－－－1999

直齿端齿盘精度检验代替JB4317—86

1范围

本标准规定了直齿端齿盘的精度要求和检验方法。

本标准适用于金属切削机床圆分度用的直齿端齿盘（简称齿盘）。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T17421.1—1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度

3精度分级

齿盘的精度由低到高分为普通级、精密级（M）和高精度级（G）三个等级。

4精度检验

4.1关于“齿的接触精度”和“分度精度”的检验

当齿盘的实际使用工位数一定时，可只检验实际使用工位的分度精度（可在最佳分度精度起始位置

打上“○”标记）和齿的接触精度；当齿盘的使用工位数不定时，则任选三个起始位置检验表1中规定

工位的上述两项精度。

表1

齿盘的齿数受检工位

60；726

120；1448

180；24012

360；72024

4.2将上、下齿盘仔细清洗干净后，进行以下各项检验。

国家机械工业局1999-05-20批准2000-01-01实施

1

2

序允差检验方法

简图检验项目检验工具

号mm参照GB/T17421.1—1998的有关条文

基面的齿盘外径高精平板将齿盘副放在平板上的三个均布支

普通级精密级

平面度mm度级可调支承承上。平板上放一指示器，使其测头

≤3200.0080.0060.005指示器触及上齿盘的基面。调整支承，使基

＞320~5000.0100.0080.006面上相距最远的三点对平板等高。

＞500~8000.0120.0100.008移动指示器进行测量。

G1

＞800~12500.0160.0120.010以指示器读数的最大差值计。

＞1250~16000.0200.0160.012上、下齿盘均须检验。

注：需要时，可在齿盘与支承之间放一

垫板

基面的齿盘外径高精平板将齿盘副和指示器放在平板上，指

普通级精密级

圆跳动mm度级指示器示器的测头触及上齿盘齿长中点的基

≤3200.0250.0160.012面上。使齿盘副与指示器相对回转一

＞320~5000.0320.0200.016周，进行检验。

＞500~8000.0400.0250.020误差以指示器读数的最大差值计。

G2

＞800~12500.0500.0320.025使上齿盘抬起，每转60°落下定位，

＞1250~16000.0630.0400.032重复上述检验，直至上齿盘分度一周。

以各分度位置上误差的最大值作为

测定值

序允差检验方法
