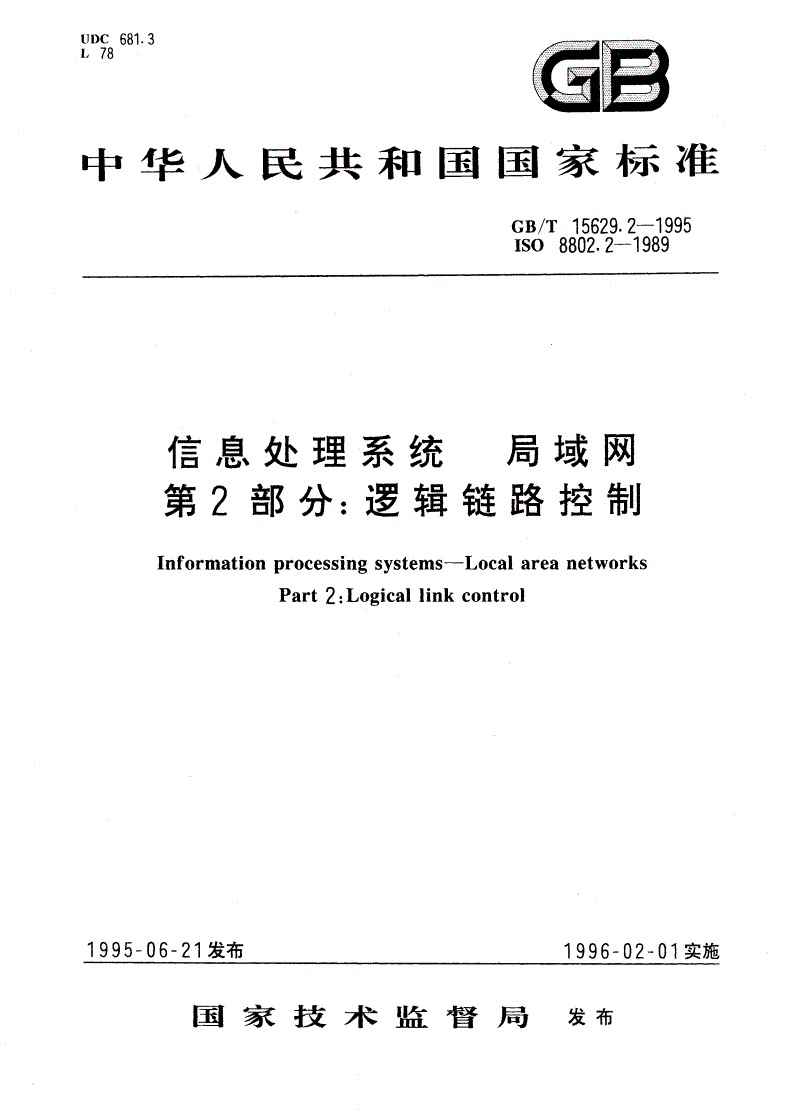

GB/T 15629.2-1995 信息处理系统 局域网 第2部分：逻辑链路控制

中华人民共和国国家标准

信息处理系统局域网

Gs/T15629.2-1995

第2部分:逻辑链路控制ISO8802.2-1989

Informationprocessingsystems-Localareanetworks

Part2:Logicallinkcontrol

木标准等同采用国际标准IS()88o2.2-1989,信息处ST.系统局域网第2部分逻辑链路控制》

1引盲

1一1主题内容与适月」范围

本标准是便于局域网(LAN)上计算机和终端互连而制定的一组国家标准之一。它与开放系统互连

参考模M的其他国家标准有关。

往本标准所描述的各层与开放系统互连(()SD参考模型定义的各层的严格关系待研究.

LLC之

数据链路层

服

一

HPY

物理层

然一

图1一工局域网参考模型的关系

本标准描述G川T15629系列标准局域网协议中逻辑链路控制(I.LC)子层的功能特‘性、协议和服

务。LLC了层构成数据链路层顶部的子层(见图1-1)，并为G川1'15629系列标准所定又和支持的各种

媒体访问方法所共用。几个独立的国家标准分别描述各种媒体访问方法，并指出由媒体访问控制

(_44A。一于层提供的附加特性与功能，在各种情况下，按照LAN体系结构参考模型中的定义来完成数粥

链路的功能度

本标准为网络层(层3),MAC子层和LL.C子层管理功能描述了1.1.(:子层服务规范。服务规范为

141络层提供了各种服务的描述。从网络层的角度来观察，各种服务是I'LC子层加以F的层及子层提供

给网络层的服务。服务规范为MAC子层提供了LLC了层要求MAC子层服务的描述.定义这些服务

为的是不依赖于媒体访问方法的形式及媒体本身的性质。服务规范为LLC子层管理功能提供了供给

L1子层的管理服务的描述。用原语的形式给出了上述所有服务规范，用抽象的方法表示LLC子层和

国家技术监督局1995一06一21批准1996一02一01实施

GB/T15629.2-1995

标识的服务功能(网络层、MAC子层或LLC子层管理功能)之间的信息和控制的逻辑交换。它们不规定

或限制实体或接口的实现。

本国家标准提供对等对对等的协议规程的描述。这些协议规程是为了局域网上任何一对数据链路

层服务访问点之间信息与控制的传送而定义的。I_LC规程不依赖于特定局域网中所使用的媒体访问方

法的类型。

为了满足广泛的可能应用范围，所以包括了两种类型的数据链路控制操作(见第4章)。第一种类型

的操作(见第6章)通过最小协议复杂性的数据链路来提供数据链路无连接方式服务。当较高层提供任

何必需的恢复和排序服务时，该类型的操作是有用的，使这些服务不需要在数据链路层内进行重复另

外，该类型的操作在不必保证每个数据链路层数据单元都要交付的应用中是有用的在本标准中用术语

“逻辑数据链路”来描述该类型的服务。第二种类型的操作(见第7章)通过与国家标准中提供的现有数

据链路控制规程，诸如HDLC(见GB7575)相类似的数据链路来提供数据链路连接方式服务。该服务包

括对数据链路层数据单元顺序交付的支持以及一组广泛的数据链路差错恢复技术。在本标准中用术语

“数据链路连接”来描述第二类型的服务。

本标准标识了两种不同“类别”的LLC操作。第I类仅提供数据链路无连接方式服务。第II类提供

数据链路连接方式服务加数据链路无连接方式服务。可以支持任一类别的操作。

这里所描述的基本协议是用于多站、多访间环境下的对等协议。由于是多站多访问环境，一个站可

能涉及以多个对等协议在多个不同的逻辑链路上和/或数据链路连接上与多个不同的站进行数据交换，

而这些逻辑链路和/或数据链路的连接是在单个物理媒体上由单个物理层((PHY)来建立的。在数据链

路层每个唯一的往返配对应定义一条独立的逻辑数据链路连接或具有独立逻辑参数和变量的逻辑数据

链路连接。除非另有说明，本标准所描述的规程将分别地与每条数据链路层逻辑链路或数据链路连接有

关，而与所涉及的站点可能存在的任何其他逻辑数据链路或数据链路连接无关。

T.2标准兼容性

在第5章中定义的对等协议规程利用了在GB7421中定义的称为异步平衡方式的平衡数据链路

控制规程中的某些概念和原理以及命令和响应(在ABM规程提供的基础上定义了GB工1595级别2

LAPB规程)。作为整体来定义的用于数据链路层规程的帧结构，部分在本标准第3章中定义，部分在定

义各种媒体访问控制(MAC)规程的那些国家标准中定义。在局域网中，MAC子层地址和LLC子层地

址的组合对数据链路层每个服务访问点是唯一的。

注:数据链路层寻址空间划分成独立的MAC和LLC地址字段，这种如分目前还不是任何现有数据链路层国家标

准的一部分

1.3引用标准

GB7421信息处理系统数据通信高级数据链路控制规程规程类别的汇编

GB7575信息处理系统数据通信高级数据链路控制规程要素

GB9387信息处理系统开放系统互连基本参考模型

GB11595用专用电路连接到公用数据网上的包式数据终端设备D〔TE)和数据电路终接设备

(DCE)之问的接口

CCITT建议x.200CCITT应用的开放系统互连参考模型

1.4缩写和定义

1.4.1缩写

ABM异步平衡方式

ACK确认

ADM异步断开方式

C命令

CCITT国际电报电话咨询委员会

GB/T15629.2-1995

忍/R命令/响应

OA目的地址

DCE数据电路终接设备

DIS国际标准草案

DISC断开

DM断开方式

ASAP目的服务访问点

DTE数据终端设备

F终结

F("S帧检验序列

FRIOR帧拒绝

HDLG高级数据链路控制

r信息

I信息传送格式

ISU国际标准化组织

LAN局域网

LAPB平衡链路访问规程

LLC逻辑链路控制

LSAP链路层服务访问点

LSB最低有效比特

LSDU链路层眼务数据单元

M修改功能位

MAC媒体访间控制

N(R)接收顺序编号

N(S)发迭顺序编号

OSI开放系统互连

P探询

PDU协议数据单元

P/.F探询/终结

PHY物理层

R响应

RL]拒绝

RNR接收未准备好

RR接收准备好

S&控格式

S监控功能位

SAN''地址

SABMF界扩充的异步平衡方式

SAY服务访问点

SSAP源服务访问点

TEST测试

U无编号格式

UA无编号确认

GB/'r15629.2-1995

一—一~~~~~~~~~~~~~~~~~~~

UI无编号信息

V(R)接收状态变量

V(S)发送状态变量

XID交换标识

1.4.2定义

下列定义适用于本标准:

接受accept

LLC对于正确接收到的PDU予以接受用作处理时的状态。

地址字段(DSAP和SSAP)addressfields(DASPandSSAP)

在LLCPDU开始的服务访问点地址的有序对，它用来标识指定接收该PDU的LLC和发送该

PDU的LLC。每个地址字段的长度是一个八位位组。

基本状态basicstatus

LLC发送或接收包含信息字段的PDU的能力。

命令command

在数据通信时，LLC发送的由PDU控制字段所表示的一条指令。它使被寻址的LLC执行特定的

数据链路控制功能。

命令PDUcommandPDU

由LLC发送的所有PDU，这些PDU中的C/R位均等于“0",

控制字段(C)controlfield(C)

紧跟在PDU的DSAP和SSAP地址字段后面的那个字段。由DSAP地址字段指定的接收目的

LLC来解释该控制字段的内容:

a.作为由SSAP地址字段指定的源LLC发出的命令，以指示执行某种特定功能;

b作为由SSAP地址字段指定的源LLC发出的响应。

数据链路datalink

按照可交换信息特定方式进行操作的两个或两个以上的终端装置与互连通信信道的一种组合体;

在这里术语“终端装置”不包括数据源和数据宿。

数据链路层datalinklayer

存在于站的层次结构中的控制或处理逻辑的概念上的层，它负责维持数据链路的控制。该数据链路

层功能提供了一个在站的较高层逻辑和数据链路之间的接口。这些功能包括地址/控制字段的解释、信

道访问和命令/响应的产生、传输及解释。

异常状态exceptioncondition

LLC收到了不能执行的命令PDU时所呈现的状态，这是由于传输差错或内部处理故障造成的。

全局(广播)DSAP地址global(broadcasting)DASPaddress

使用预先规定的LLCDSAP地址(全V“,)作为广播(各方)地址。它决不是数据链路上单个LLC

的地址。

组(组播)DSAP地址group(multicast)DSAPaddress

分配给LLCs集合的目的地址，以便对它们进行集体地寻址。其最低有效位应置成“1%

较高层higherlayer

存在于站的层次结构中的控制或处理逻辑的概念上的层，它处在数据链路层的上面，数据链路层功

能的执行与较高层有关;例如:装置控制、缓冲器分配,LLC站管理等等。

信息字段(I)informationfield(1)

出现在LLCPDU的末端和控制字段之间的八位位组序列。I信息字段内容,TEST和UIPDU.

的内容不在LLC子层作解释。

CB/T156292-1995

无效帧invalidframe

`l列情况之一的PDU;

a不包含整数个八位位组;

h不包含至少两个八位位组的地址和一个八位位组的控制字段;

。.由物理层或MAC子层识别的其中包含数据比特差错

LLC

数据站的一部分它支持一条或多条逻辑链路的逻辑链路控制功能oLLCr}生命令PDUs和响应

PDU;以进行传输，并解释接收的命令PDUs和响应PDUs。分配给LLC的特定职责包括:

:一启动控制信号交换;

h.组织数据流量;

。‘解释接收的命令PDUs并产生合适的响应PDljs;

d.在曰C子M内执行有关的差错控制和差错恢复功能。

MAC

数据站的一部分它支持位于LLC子层下面的媒体访问控制功能。MAC规程包括成帧/解帧数据

单元，执行差错检验及获得使用底层的物理媒体的权利。

N层N-layer

体系结构中的子部分，由同一级(N)的子系统构成。

N用户N-user

使用N层服务的N-F1实体，并通过下层与另一个N+1实体通信。

八位位组octet

由八个邻接的二进制位组成的一个面向位的单位。

对等协议peerprotocol

在同一层中两个实体之间消息交换的顺序，它们利用下面几层的服务实现将数据和/或控制信息成

功地从一个位置传送至另一个位置。

优先级(用于原语)priority(useinprimitives)

为了运送所要求或所期望的优先级而使用的参数。

协议数据单元(PDU)protocoldataunit(PDU)

作为一个单元从MAC子层或向MAC子层交付的邻接的八位位组序列。一个有效的LLCPDU

至少为两个八位位组长度，并包含两个地址字段和一个控制字段。一个PDU可以包含或不包含附加的

信息字段。

P问应response

在数据通信中，用响应PDU的控制宇段所表示的回答.它将源LLC对一个或多个命令PDU。所采

取的动作通知被子址的口的LLC,

响应PDUresponsePDLI

由LLL发送的所有PDCts,这些PDU中的(/K位均等于“1'r

OK务service

由N层向N用户提供的能力和特性。

ll}务类别(用于原语)service.class(useinprinnttves)

为了运送所耍求或所期望的服务类别而使用的参数。

ZLLC子层服务规范

本章包括，在LLC子层与网络层、MAC子层和LLC子层管理功能的逻辑接口处，要求LLC子层

提供的服务或由LLC子层要求的服务。

Gs/T15629.2-1995

一般，层(或子层)的服务是向邻接的较高层(或子层)中的用户提供的服务能力。为了提供其服务，

层(或子层)需要在邻接的较低层(或子层)提供的服务基础上来建立它的功能。图2-1表示了服务层次

结构的这种概念，并示出了两个对应的N用户和它们有关的N层(或子层)对等协议实体的相对关系

服务用户服务提供者服务用户

REQUESTINDICA丁ION

RESPONSE

CONFIRM

图2-1服务原语

通过描述N用户和N层(或子层)之间的信息流量来规定各种服务。该信息流量是由离散的瞬时事

件的模型表示，它表征提供的服务。每个事件是由经过与N用户有关的N层(或子层)服务访问点将服

务原语从一层(或子层)传递到另一层(或子层)来组成的。服务原语运送在提供特定服务时所需要的信

息。这些服务原语是一种抽象概念，它们仅抽象地规定该服务而不规定提供服务的手段。该服务的定义

与任何特定接口的实现无关。

通过描述表征每种服务的服务原语和参数来规定各种服务。一种服务可以有一个或多个有关的原

语，它们构成与特定服务有关的活动。每个服务原语可以有零个或多个参数，这些参数传递提供服务所

需要的信息。

四种类属类型的原语是:

REQUEST:请求原语是从N用户传递到N层(或子层)，以请求启动服务。

INDICATION:指示原语是从N层(或子层)传递到N用户，以指示对N用户有效的N层(或子

层)内部事件。该事件可能与远程服务请求在逻辑上有关系，或者可能由N层(或子层)内部事件所引

起。

RESPONSE:响应原语是从N用户传递到N层(或子层)，以完成由指示原语先前所启用的规程。

CONFIRM:证实原语是从N层(或子层)传递到N用户，以运送与先前服务请求有关的一个或多

个结果。

图2-2中表示的时序图说明了各种原语类型之间可能的关系。该图还指示了各种原语类型的逻辑

关系在时间上较早出现的原语类型是后继原语类型的逻辑前提，它们在图内用虚线连接。

2.1网络层/LLC子层接口服务规范

本条从网络层的角度来观察规定了由网络层要求LLC子层提供的服务，以便允许本地网络层实体

与远程对等网络层实体交换各种包。用抽象的方法来描述这些服务并不隐含任何特定实现或任何陈述

的接口。

GB/'r15629.2-1995

REQUESTINDICATION

竺‘竺件刁

',IINDICATIONd)(NIRDESCPIAONTSIOEN-

INDICA1-10N

仁，、卜~}INDICATION

CONFIRM十一

CONFIRM

图2-2时序图

提供两种服务形式—不确认无连接方式和连接方式:

不确认无连接方式服务—不确认无连接数据传送服务提供的手段，能使网络实体在不建立数据

链路级连接的情况下交换链路服务数据单元(LSDU)。这种数据传送可以是点对点，组播或广播方式。

连接方式服务—这组服务提供了建立、使用、复位和终止数据链路层连接的手段。这些连接是

LSAP间的点对点连接。

连接建立服务提供的手段，能使网络实体请求建立数据链路层连接，或者能将建立数据链路层连接

通知网络实体.

面向连接的数据传输服务提供的手段，能使网络实体在数据链路层连接上发送或接收LSDU。该服

务还提供了数据链路层排序、流量控制和差错恢复。

连接复位服务提供的手段，能使已建立的连接返回到初始状态。

连接终止服务提供的手段，能使网络实体请求终止数据链路层连接，或者能将终止数据链路层连接

通知ACI络实体。

连接流量控制服务提供了能使与特定连接有关的跨越网络层2数据链路层接U的数据流量进行控

制的手段。

2.1.1交互作用的概述

2飞‘』1.1不确认无连接方式服务

2.1.1.1.1不确认无连接方式数据传送

与不确认无连接方式数据传送有关的原语是

DL-UNITDATArequest

DL-UNITDATAindication

将DL-UNITDATArequest原语传递到LLC子层，以请求使用不确认无连接方式规程发送

LSDU从LLC子层传递DL-UNITDATAindication原语，以指示LSDU的到达

GB/T15629.2-1995

2.1.1.2连接方式服务

2.1.1.2.1连接建立

与连接建立有关的服务原语是:

DL-CONNECTrequest

DL-CONNECTindication

DL-CONNECTresponse

DL-CONNECTconfirm

将DL-CONNECTrequest原语传递到LLC子层，以请求在本地LSAP和远程LSAP之间建立

数据链路连接。从LLC子层传递DL-CONNECTindication原语，以指示远程实体请求建立至本地

LSAP的连接。将DL-CONNECTrespons。原语传递到LLC子层，以报告接受连接。从LLC子层传

递DL-CONNECTconfirm原语，以运送与先前DL-CONNECTrequest原语有关的结果。

2.1.1.2.2连接方式数据传送

与连接方式数据传送有关的原语是:

DI,-DATArequest

DL-DATAindication

传递DI,DATArequest原语到LLC子层，以请求使用连接方式规程发送LSDU。从LLC子层

传送DL-DATAindication原语，以指示LSDU的到达。

2.1.1.2.3连接终止

与连接终止有关的原语是:

DL-DISCONNECTrequest

Df,DISCONNECTindication

传递DL-DISCONNECTrequest原语到LLC子层，以请求立即终止数据链路连接。从LLC子层

传递DL-DISCONNECTindication原语，向网络层指示已经终止连接。

2.，.1.2.4连接复位

与连接复位有关的原语是:

DL-RESETrequest

DL-RESETindication

DJ,-RESETresponse

DL-RESETconfirm

传递DL-RESTErequest原语到LLC子层，以请求将连接立即复位到初始状态。从LLC子层传

递DL-RESETindication原语、，以指示远程实体或本地LLC子层试图复位连接。传递DL-RESET

response原语到LLC子层，以报告接受复位状态。从LLC子层传递DL-RESETconfirm原语，以运送

与先前DI.-RESETrequest原语有关的结果。

2.，1.2.5连接流量控制

与连接流量控制有关的原语是:

DI.-CONNECTION-FLOWCONTROLrequest

DL-CONNECTION-FLOWCONTROLindication

传递DL-CONNECTION-FLOWCONTROLrequest原语到LLC子层，以控制来自该LLC子

层的与连接有关的DL-DATAindication原语的流量。从LLC子层传递DL-CONNECTION-

FLOWCONTROLindication原语，以控制来自网络层的与连接有关的DL-DATArequest原语的流

量。

2.1.2详细服务规范

本条详细地描述与标识服务有联系的原语和参数。注意是用抽象意义来规定这些参数。这些参数

Gr/'s15629.2-1995

规定的信息必须为接收实体可用。至于产生该可用信息的方法.它不限制具体实现

"source-address'，和d“estination-address"参数至少要提供MAC地址字段(SA和/或DA)和LLC

地址字段(SSAP和/或DSAP)间的逻辑拼接。连接方式服务的实现可以使用本地意义的连接标识符来

隐含源地址和目的地址参数。"data"参数可以通过实际传递链路服务数据单元、传递指针或传递其他的

手段来提供。"priority"参数提供与数据单元传送有关的优先级。"priority"参数A过适当的LLC/MAC

原语透明地传递到下面的MAC子层，见2.2条。"reason”参数提供断开的说明，包括远程实体的请求，

或LLC子层内部的差错。"amount”参数提供关于LLC实体所允许传递的数据量信息

2.1.2.1DI=UNITDATArequest

2』1.2门，1功能

该原语是不确认无连接方式数据传送服务用的服务请求原语。

2.1-2.，2服务原语的语义

该原语应提供如F参数:

UL-LINITDATArequest(

source-address,

destination-address,

data,

priority

)

`source-address"和d“estination-address”参数规定数据单元传送中所涉及的本地和远程LSAPse

destination-address可以规定单地址或组地址。"data”参数规定数据链路层实体传送的链路服务数据单

元，"priority”参数规定数据单元传送所要求的优先级。

2.1.2.，.3产生条件

从网络层传递该原语到LLC子层，以请求使用不确认无连接方式规程发送LSDU给一个或多个

远程LSAP,

2.1.2.1.4收后效果

收到该原语引起LLC子层试图使用不确认无连接方式规程来发送LSDU,

2.I-2.1，5附加注释

该原语与运程LSAP的任何连接无关。

在图2-2(c)中示出了与获得成功的不确认无连接方式数据单元传递有关原语可能的逻辑顺序。

2.1.2.2DL-UNITDATAindication

2.1.2.2.1功能

该原语是不确认无连接方式数据单元传送服务用的服务指示原语。

2门，2.2.2服务原语的语义

该原语应提供如下参数

DL.IINITDATAindication(

soureraddress,

destination-address,

data,

priority

)

"source-address”和“destination-address”参规定数据单元传送中所涉及的本地和远程LSAP.

"sourceaddress”可以是一个本地LSAP的地址，或者可以是规定多个LSAPs的一个组地址，其中包括

一个本地I-SAP地址。"data”参数规定由LLC子层实体已经接收的链路服务数据单元e"priority”参数

Cs/T15629.2-1995

—一一一~-~~

规定数据单元传送所要求的优先级。

2.1.2.2.3产生条件

从LLC子层传递该原语到网络层，以指示来自规定的远程实体的LSDU的到达。

2.1.2.2.4收后效果

网络层接收该原语的效果不作规定。

2.1.2.2.5附加注释

该原语与远程LSAP的任何连接无关。

在没有差错的情况下，"data"参数的内容在逻辑上是完整的，并相对于有关的DI_-UNITDATA

request原语中的d“ata”参数来说是不变化的。

2.1-2.3DL-CONNECTrequest

2.1.2.3.1功能

该原语是连接建立服务用的服务请求原语。

2.1.23.2服务原语的语义

该原语应提供如下参数:

DL-CONNECTrequest(

source-address,

destination-address,

priority

)

"source-address”和d“estination-address”参数规定要连接的本地和远程LSAP,"priority"参数规

定连接所要求的优先级。

2.1.2.3.3产生条件

当网络层实体希望按给定优先级建立与远程LSAP的逻辑链路连接时，从网络层传递该原语到

LLC子层。

2.1.2.3.4收后效果

I_LC子层收到该原语引起本地LLC实体启动与远程LLC实体的连接建立。

2.1.2.3.5附加注释

在图2-2(f)中示出了与获得成功的连接建立有关原语可能的逻辑顺序。

2.1.2.4DL-CONNECTindication

2.12.4.1功能

该原语是连接建立服务用的服务指示原语。

2.1.2.4.2服务原语的语义

该原语应提供如下参数:

DL-CONNECTindication(

source-address,

destination-address,

priority

)

"source-address”和d“estination-address”参数规定要连接的本地和远程LSAP,"priority”参数指

示连接所要求的优先级。

2.，.2.4.3产生条件

从LLC子层传送该原语到网络层，以指示正在请求某一优先级的连接。

2.，.2.4.4收后效果

GB/T15629.2-1995

—一一一一一-一一一一一一一一一

网络层实体应发送DL-CONNECTresquest原语，以接受该连接，或者应发送DL-DISCON-

NECTresquest原语，以拒绝该连接。

2.1.2.45附加注释

没有。

2.1-2.5DL-CONNECTresponse

2.1.2.5.1功能

该原语是连接建立服务用的服务响应原语。

2.1.2.5.2服务原语的语义

该原语应提供如下参数:

DL-CONNECTresponse(

source-address,

destination-address,

priority

)

"source-address”和d“estination-address”参数规定要连接的本地和远程LSAP,"priority"参数指

示连接所提供的优先级。

2.1-2.5.3产生条件

从网络层传递该原语到LLC子层，以指示接受请求的连接。

2门.2.5.4收后效果

LLC子层收到该原语引起本地LLC实体接受与远程LLC实体的连接。

2，1.2.5.5附加注释

网络层实体可返回和DL-CONNECTindication原语中给出的相同的优先级，或者它可以选一个

较低的优先级。返回DL-CONNECTresponse原语之后，网络层实体认为连接已建立。

2.1.2.6DI.-CONNECTconfirm

2.1.2.6.1功能

该原语是连接建立服务用的服务证实原语。

2.1.2.6.2服务原语的语义

该原语应提供如下参数:

DL-CONNECTconfirm(

source-address,

destination-address,

priority

)

"source-address'，和d“estination-address"参数规定要连接的本地和远程LSAP,"priority"参数指

示连接所提供的优选级。

2.1.2.6.3产生条件

LLC子层传送该原语到网络层，以传递与先前DL-CONNECTrequest原语有关结果。该结果指

出连接的尝试是成功的，并规定获得的优先级。

2.1.2.6.4收后效果

网络层实体可以使用该连接进行数据单元传送。

2.1.2.6.5附加注释

该原语指示远程网络层实体收到并且接受了该连接尝试。

2.1.2.7DI.-DATArequest

Cs/T15629.2-1995

2.1.2.7.1功能

该原语是连接方式数据单元传送服务用的服务请求原语

2.1.2.7.2服务原语的语义

该原语应提供如下参数:

DI,DATArequest(

source-address,

destination-address,

data

)

"source-address”和d“estination-address”参数规定连接的本地和远程LSAP,"data"参数规定LLC

子层实体要传送的链路服务数据单元。

2.1.2.7.3产生条件

从网络层传递该原语到LLC子层，以请求通过现有的连接将LSDU传送到远程LSAP,

2.1.2-7.4收后效果

LLC子层收到该原语后引起LLC子层使用连接方式规程通过规定的连接来传送LSDU,

2.1.2.7.5附加注释

由于对特定连接中的所有DL-DATArequest来说，优先级必须是一致的，所以DL-DATAre-

quest原语不包含优先级参数。

在图2-2(c)中示出了与获得成功的连接方式数据单元传送有关原语可能的逻辑顺序。

2.1.2.8DL-DATAindication

2.1.2.8.1功能

该原语是连接方式数据单元传送服务用的服务指示原语。

2.1.2.8.2服务原语的语义

该原语应提供如下参数:

DL-DATAindication(

source-address,

destination-address,

data

)

"source-address"和“destination-address"参数规定连接的本地和运程LSAP,"data"参数规定LLC

子层实体已经收到的链路服务数据单元。

2.1.2.8.3产生条件

LLC子层传递该原语到网络层，以指示在特定连接上来自规定的远程网络层实体的LSDU的到

达口

2.1.2.8.4收后效果

网络层收到该原语的效果不作规定。

2.，.2.8.5附加注释

在没有差错的情况下，"data"参数的内容在逻辑上是完整的，并且相对于有关DL-DATArequest

原语中的d“ata”参数来说是不变化的。

2.1.2.9DL-DISCONNECTrequest

2.1.2.9.1功能

该原语是连接终止服务用的服务请求原语。

2.1.2.9.2服务原语的语义

Gr/'s15629.2-1995

该原语应提供如下参数:

DL-DISCONNECTrequest(

source-address

destination-address

)

'source-address'，和d“estination-address”参数规定要终止连接的本地和远程LSAP,

2.下2.9.3产生条件

当网络层实体希望终止连接时，从网络层传递该原语到LLC子层

Zr，_2，‘.刁收后效果

收到该原语引起LLC子层立即终止连接

2.下，2.9.5附加注释

所有未确认的I.SDU;均被丢弃。连接终止服务是一种天折性服务即，对于尚未在较.高层得到确

认的数据不能保证交付。因此，妥善的断开(即不丢失数据)是较高层协议的职责。

在图22(c)中示出了与获得成功的连接终正有关原语可能的逻辑顺序。

2.1.2.10DL-DISCONNECTindication

2.，_ZJ10，功能

该原语是连接终止服务用的服务指示原语。

2.1-2-10.2服务原语的语义

该原语应提供如下参数:

DL-DISCONNECTindication(

source-address,

destination-address,

reason

)

"source-address"和"destination-address”参数规定终止连接的本地和远程LSAP,"reason"参数规

定断开的原因。断开的原因可以包括远程实体的请求，或LLC子层内部的差错。

21.2.10.3产生条件

从LLC子层传递该原语到网络层，以通知网络层连接已经终止

2.1.2-10.4收后效果

网络层实体不再使用该连接进行数据单元传送。

2.1.2.10.5附加注释

所有未确认的LSDUs均被丢弃n连接终止服务是一种夭折性服务。即，对于尚未在较高层得到确

认的数据不能保证交付。因此，妥善的断开(Hp不丢失数据)是较高层协议的取资

2.1.2.11DL-RESETrequest

2门，2.11.1功能

该原语是连接复位服务用的服务清求原语o

2.1一2.11.2服务原语的屠义

该原语应提供如下参数:

DL-RESETrequest(

source-address,

destination-address

)

"source-address”和d“estination-address”参数规定要复位连接的本地和远程LSAP.

CB/T15629.2-1995

2.1-2-11.3产生条件

从网络层传递该原语到LLC子层，以请求连接复位到初始状态。

2.1.2-11.4收后效果

收到该原语引起立即复位连接。

2门2.11.5附加注释

所有未确认的LSDUs均被丢弃。连接复位服务是一种夭折性服务。即，对于尚未在较高层得到确

认的数据不能保证交付。因此，妥善的断开(即不丢失数据)是较高层协议的职责

在图2-2(f)中示出了与获得成功的连接复位有关原语可能的逻辑顺序。

2.1.2.12DI_--RESETindication

2-1.2.12.，功能

该)PI-1语是连接复位服务用的服务指示原语

2门.2.12.2服务原语的语义

该原语应提供如下参数

D一RFSETindication(

source-address,

destination-address,

reason

)

"source-address”和d“estination-address"参数规定受影响连接的本地和远程LSAP,"reason”参数

规定用复位指示原语的原因。"reason”代码之一指示复位是由远程网络层实体或远程对等LLC子层所

请求的[分别如图2-2(f)和(d)所示〕所有其他代码指示本地LLC子层已检测到连接复位的要求[如图

2-2(b)所示」0

2.1.2.12.3产生条件

从LLC子层传递该原语到网络层，以指示连接复位已由远程网络层实体或远程对等LLC子层所

请求，或者指示本地LLC子层已决定数据链路连接需要重新初始化如〔图2-2(d)所示1。

2.1.2-12.4收后效果

对干远程复位请求，网络层实体应发送DL-RESETresquest原语以报告接受连接复位，或者应发

送DI_-DISCONNECTresquest原语以终止连接。对于本地复位状态指示，网络层实体应发送DL-

RESETrequest原语以重新初始化连接，或者应发送DL-DISCONNECTrequest原语以终止连接。

21.2.12.5附加注释

复位的原因可以包括远程实体的请求，或本地LLC子层检测到差错状态。所有未确认的LSDU、均

被丢弃。连接复位服务是一种夭折性服务。即，对于尚未在较高层得到确认的数据不能保证交付。因此，

妥善的断开(即不天失数据)是较高层协议的职贵n

2.1.2.13DL一RESETresponse

2.1.2.13.1功能

该原语是连接复位服务用的服务响应原语。

2-1.2.13.2服务原语的语义

该原语应提供如卜参数:

DL-RESETresponse(

source-address,

destination

)

"source-address”和“destination-address'，参数规定受影响连接的本地和远程LSAP,

cB/T15629.2-1995

2.1.2.13.3产生条件

网络层传送该原语到LLC子层，以指示接受连接复位。

2.1-2-13.4收后效果

LLC子层收到该原语引起本地LLC子层完成连接复位。

2.1.2.13.5附加注释

所有未确认的LSDUs均被丢弃。连接复位服务是一种夭折性服务即.对于尚禾在较高层得到确

认的数据不能保证交付因此，妥善的断开(即不丢失数据)是较高层协议的职责

2.1.2.14DI,-RESETconfirm

2.1.2.14.，功能

该原语是连接复位服务用的服务证实原语。

2.1.2.142服务原语的i义

该原语应提供如下参数:

DL--RESETconfirm(

source-addresr,

destination

)

"source-address”和“destination-address”参数规定受影响连接的本地和远程LSAP,

2.1-2.14.3产生条件

从LLC子层传送该原语到网络层，以通知网络层连接复位已经完成。

2.1.2.14.4收后效果

网络层实体可以使用该连接进行数据单元传送。

2.1.2.14.5附加注释

该原语指示远程LLC子层实体已确认复位。

2.1.2.15D1.CONNECTION-FLOWCONTROLrequest

2.1.2.15.1功能

该原语是连接流量控制服务用的服务请求原语。

2.1.2.15.2服务原语的语义

该原语应提供如下参数:

DI.-CONNECTION-FLOWCONTROLrequest(

source-address,

destination-address,

amougt

)

`source-address”和d“estination-address"参数规定流量控制连接的本地和远程LSAP,"amount"

参数规定允许LLCf9实体传递的数据量。

2-1.2.15.3产生条件

从网络层传递该原语到LLC子层，以清求对来自LLC子层的与连接有关的DL-DATAindica

tion原语的流全控制。

2.飞2.154收后效果

收到该原语引起LLC子层调整可以传递到网络层的数据量

2.1.2.15.5附加注释

在一条连接上的数据流量控制与其他连接上的流量控制无关。根据每次请求动态地修改允许传递

的数据址。如果规定的数据量为零，则停止有关的数据流量。特定的实现可能允许数据量规定为随实现

cB/T15629.2-1995

而定的若干特定单元，并可允许数据量规定为“无限”。

在图2-2(a)中示出了与DI.-CO
