DB13/T 1457-2011 建筑模板组合支撑系统

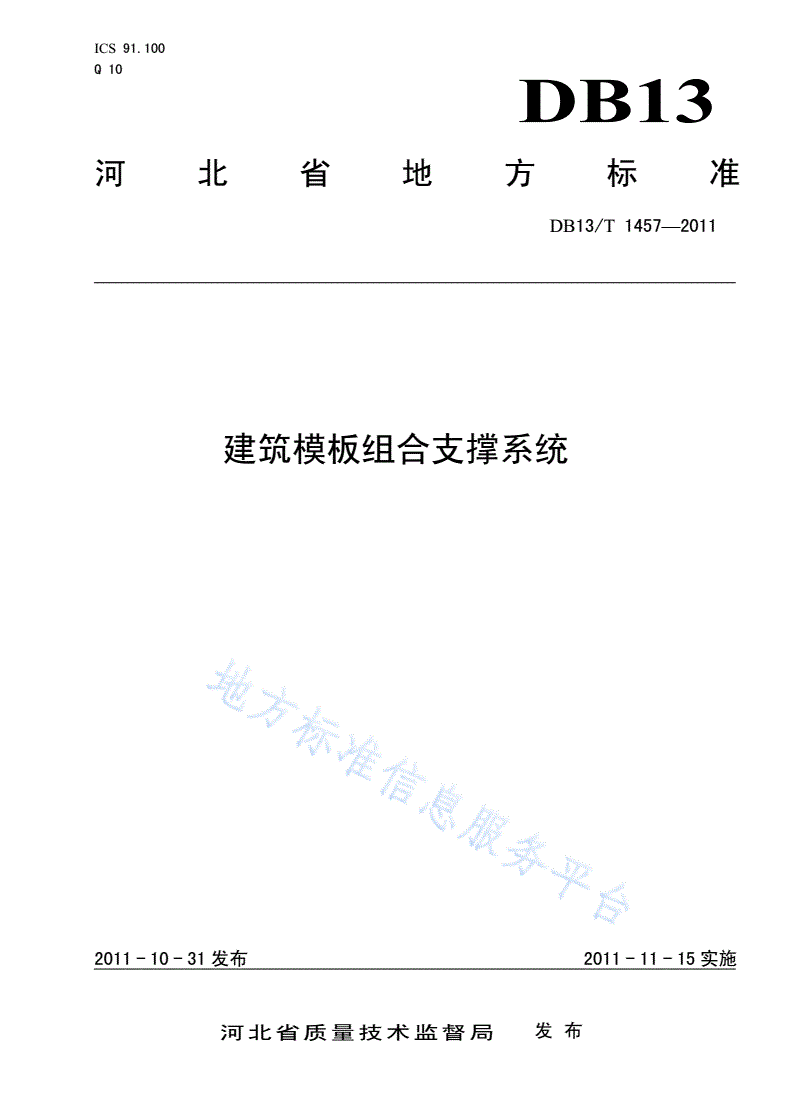

ICS91.100

Q10

DB13

河北省地方标准

DB13/T1457—2011

建筑模板组合支撑系统

2011-10-31发布2011-11-15实施

河北省质量技术监督局发布

DB13/T1457—2011

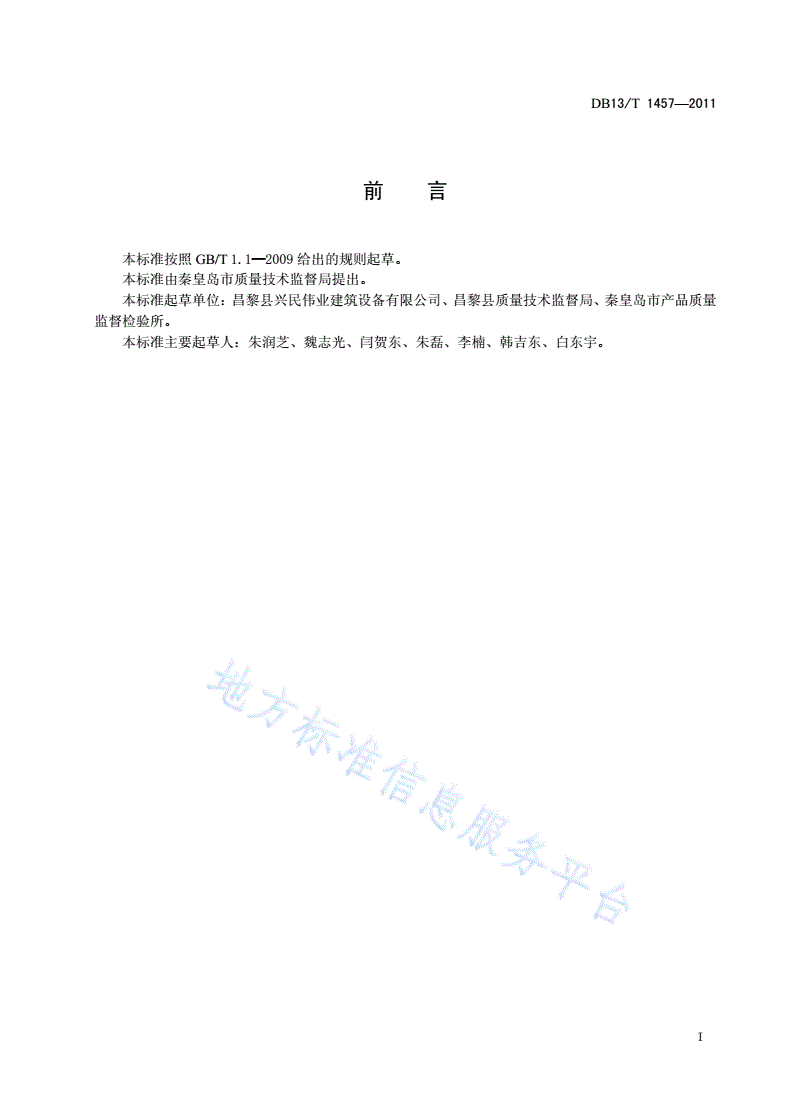

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由秦皇岛市质量技术监督局提出。

本标准起草单位：昌黎县兴民伟业建筑设备有限公司、昌黎县质量技术监督局、秦皇岛市产品质量

监督检验所。

本标准主要起草人：朱润芝、魏志光、闫贺东、朱磊、李楠、韩吉东、白东宇。

I

DB13/T1457—2011

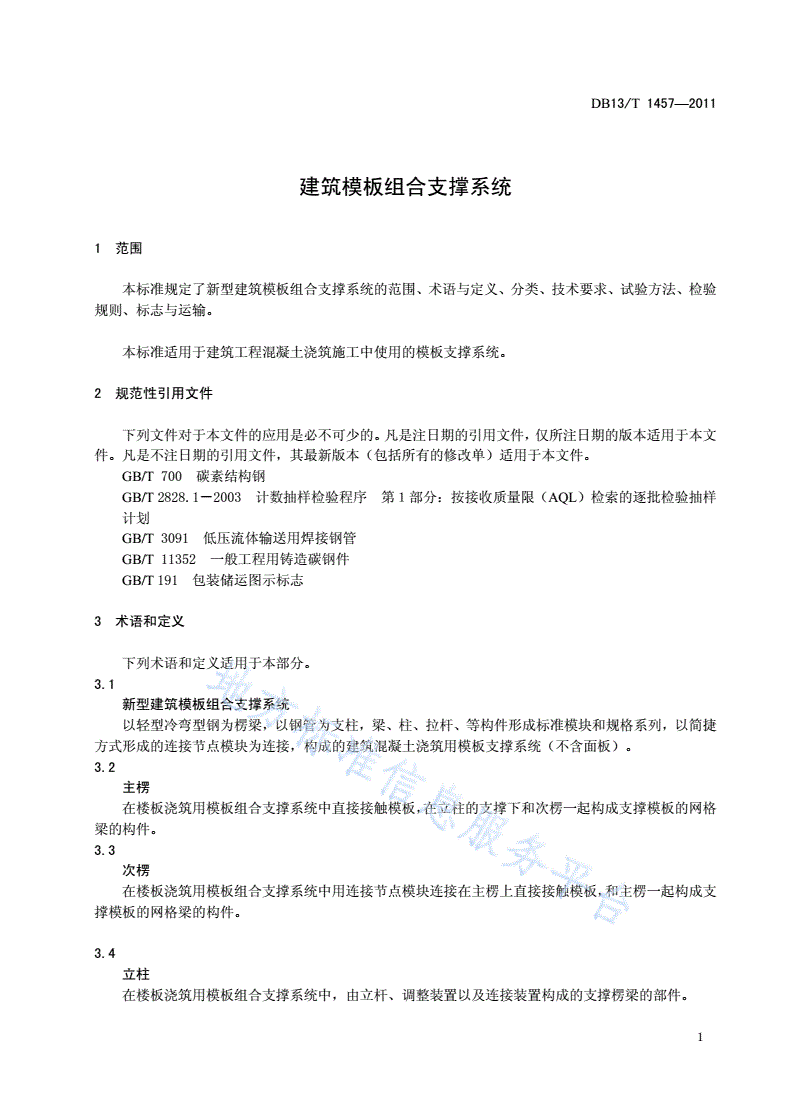

建筑模板组合支撑系统

1范围

本标准规定了新型建筑模板组合支撑系统的范围、术语与定义、分类、技术要求、试验方法、检验

规则、标志与运输。

本标准适用于建筑工程混凝土浇筑施工中使用的模板支撑系统。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T700碳素结构钢

GB/T2828.1－2003计数抽样检验程序第１部分：按接收质量限（AQL）检索的逐批检验抽样

计划

GB/T3091低压流体输送用焊接钢管

GB/T11352一般工程用铸造碳钢件

GB/T191包装储运图示标志

3术语和定义

下列术语和定义适用于本部分。

3.1

新型建筑模板组合支撑系统

以轻型冷弯型钢为楞梁，以钢管为支柱，梁、柱、拉杆、等构件形成标准模块和规格系列，以简捷

方式形成的连接节点模块为连接，构成的建筑混凝土浇筑用模板支撑系统（不含面板）。

3.2

主楞

在楼板浇筑用模板组合支撑系统中直接接触模板，在立柱的支撑下和次楞一起构成支撑模板的网格

梁的构件。

3.3

次楞

在楼板浇筑用模板组合支撑系统中用连接节点模块连接在主楞上直接接触模板，和主楞一起构成支

撑模板的网格梁的构件。

3.4

立柱

在楼板浇筑用模板组合支撑系统中，由立杆、调整装置以及连接装置构成的支撑楞梁的部件。

1

DB13/T1457—2011

3.5

立柱、横拉杆连接节点模块

由焊接在立柱立杆上的具有横拉杆插槽的承插板和焊接在横拉杆上的承插头构成的组件。

3.6

次钢背楞

在剪力墙浇筑用模板支撑系统中直接与模板接触，支撑模板承担侧向载荷的梁。

3.7

主钢背楞

在剪力墙浇筑用模板支撑系统中通过穿墙螺杆压紧并支撑次钢背楞的梁。

3.8

门口卡

在剪力墙浇筑用模板支撑系统中过门口或端口使用的，由双U型卡和穿墙螺杆组件构成的支撑次钢

背楞的组件。

3.9

穿墙螺杆

在剪力墙浇筑用模板支撑系统中，穿过墙体通过弓形扣件连接两侧主钢背楞承担侧向载荷的螺杆。

4分类

新型建筑模板组合支撑系统分为屋面浇注用和剪力墙浇注用两类。柱浇筑用和梁浇筑用的模板支撑

系统是前述两类的组合。

5技术要求

5.1新型建筑模板组合支撑系统应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。

5.2材料

5.2.1一般情况下，产品使用的材料应符合表5.1要求。

5.2.2在产品满足承载能力试验的前提下，生产者可选用其它材料。

5.3部件结构及要求

5.3.1主楞、次楞的截面形状宜采用冷弯内卷边槽钢，主楞的最小抗弯截面系数应不小于5000mm3,

次楞的最小抗弯截面系数应不小于3000mm3。主钢背楞的抗弯截面系数应不小于7000mm3;次钢背

楞的最小抗弯截面系数应不小于3500mm3.

5.3.2主楞应采用内插式抽拉伸缩结构，其伸缩量应不小于该构件公称最大长度的30％，内外套之间

的配合间隙应在2.5mm～3.0mm，伸缩内套件应具有足够数量的用于连接次楞和立柱的支撑补偿套，

其数量应满足保证最大伸出量情况下的3件/m.在最大伸出量时，内外套之间的搭接量不得小于150

mm。

5.3.3次楞长度的允许误差不得大于2mm。

5.3.4主、次楞、主钢背楞、次钢背楞直线度误差不大于2mm/m。

2

DB13/T1457—2011

表5.1

构件材料选用控制方式

主楞、次楞、次钢背楞、主钢背楞应采用物理、机械性能不低于GB/T700规定的Q235

碳素结构钢制造。

立杆、横拉杆、斜支杆应采用符合GB/T3091的低压流体输送用焊接钢管制

造。

调整丝杠、锁紧螺母、穿墙螺杆及蝶形

应采用其物理、机械性能不低于GB/T700规定的由供应商提供有效合

螺母、弓形扣件。

Q235碳素结构钢的材料制造。格质量证明

立柱、横拉杆连接节点模块中的承插板

立柱、横拉杆连接节点模块中的插头应采用符合GB/T11352规定的ZG230—450铸钢铸

造成型。

其他构件应采用其物理、机械性能不低于GB/T700规定的

Q235碳素结构钢的材料制造。

5.3.5立柱部件中的立杆主截面宜为管材，设计截面惯性矩不应低于7×104mm4。

5.3.6立杆长度允许误差不大于5mm，直线度误差不得大于1.0mm/m，断面与轴线垂直度不得大

于0.5mm，立杆上焊接的与横拉杆连接模块插盘与立杆轴线的垂直度误差不得大于2.0mm，；接长

套管的承插长度不大小于150mm；接长套管和承插立杆之间的配合间隙在2.0mm～3.0mm。

5.3.7立柱中的调整螺纹和可调斜支杆的调整丝杠应采用梯形螺纹，其中立柱调整螺纹的公称
