CJ/T 81-2015 机械搅拌澄清池搅拌机

ICS13060

J77.

中华人民共和国城镇建设行业标准

CJ/T81—2015

代替

CJ/T81—1999

机械搅拌澄清池搅拌机

Agitatorforaccelerator

2015-11-23发布2016-04-01实施

中华人民共和国住房和城乡建设部发布

CJ/T81—2015

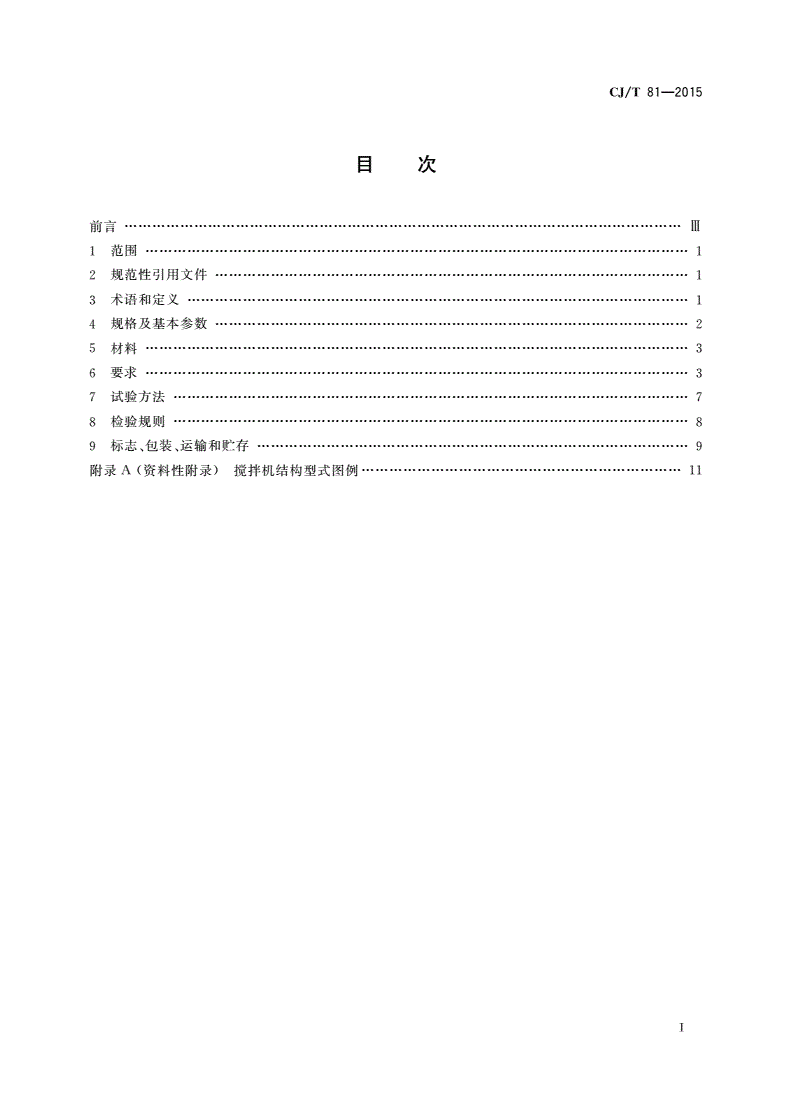

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

规格及基本参数

4…………………………2

材料

5………………………3

要求

6………………………3

试验方法

7…………………7

检验规则

8…………………8

标志包装运输和贮存

9、、…………………9

附录资料性附录搅拌机结构型式图例

A()……………11

Ⅰ

CJ/T81—2015

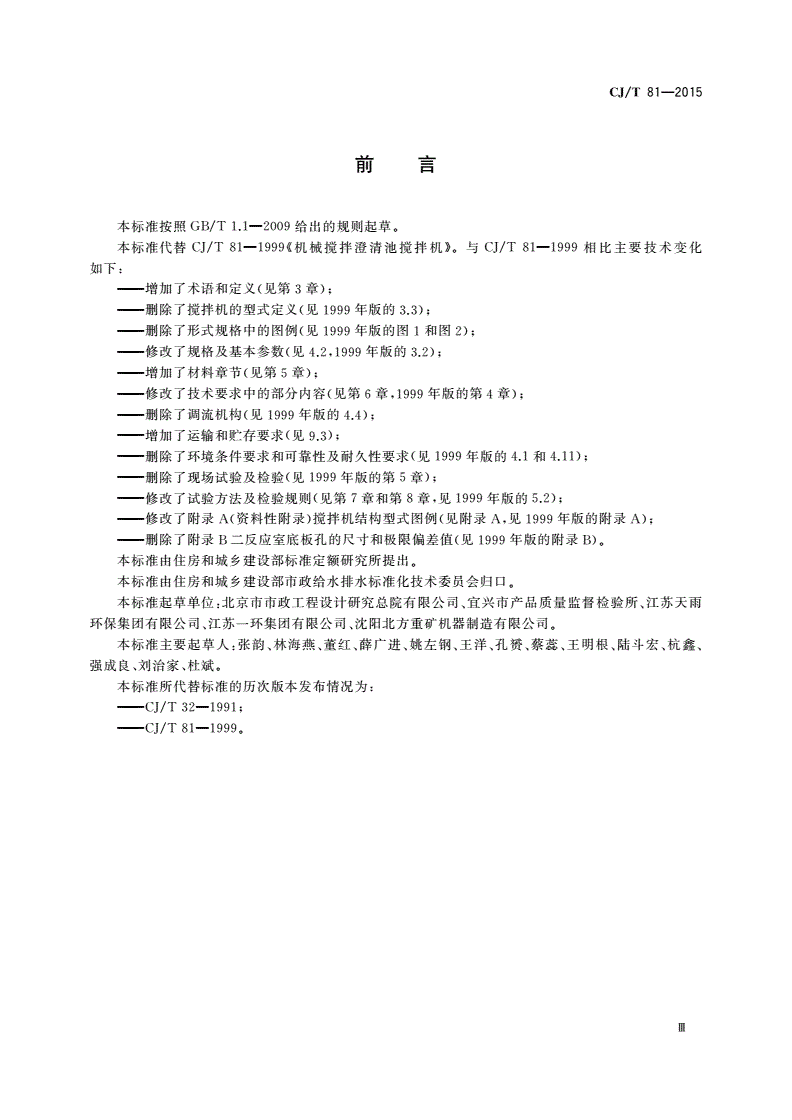

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准代替机械搅拌澄清池搅拌机与相比主要技术变化

CJ/T81—1999《》。CJ/T81—1999

如下

:

增加了术语和定义见第章

———(3);

删除了搅拌机的型式定义见年版的

———(19993.3);

删除了形式规格中的图例见年版的图和图

———(199912);

修改了规格及基本参数见年版的

———(4.2,19993.2);

增加了材料章节见第章

———(5);

修改了技术要求中的部分内容见第章年版的第章

———(6,19994);

删除了调流机构见年版的

———(19994.4);

增加了运输和贮存要求见

———(9.3);

删除了环境条件要求和可靠性及耐久性要求见年版的和

———(19994.14.11);

删除了现场试验及检验见年版的第章

———(19995);

修改了试验方法及检验规则见第章和第章见年版的

———(78,19995.2);

修改了附录资料性附录搅拌机结构型式图例见附录见年版的附录

———A()(A,1999A);

删除了附录二反应室底板孔的尺寸和极限偏差值见年版的附录

———B(1999B)。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部市政给水排水标准化技术委员会归口

。

本标准起草单位北京市市政工程设计研究总院有限公司宜兴市产品质量监督检验所江苏天雨

:、、

环保集团有限公司江苏一环集团有限公司沈阳北方重矿机器制造有限公司

、、。

本标准主要起草人张韵林海燕董红薛广进姚左钢王洋孔赟蔡蕊王明根陆斗宏杭鑫

:、、、、、、、、、、、

强成良刘治家杜斌

、、。

本标准所代替标准的历次版本发布情况为

:

———CJ/T32—1991;

———CJ/T81—1999。

Ⅲ

CJ/T81—2015

机械搅拌澄清池搅拌机

1范围

本标准规定了机械搅拌澄清池搅拌机的术语和定义规格及基本参数材料要求试验方法检验

、、、、、

规则标志包装运输和贮存

、、、。

本标准适用于机械搅拌澄清池搅拌机的制造和验收

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

包装储运图示标志

GB/T191

优质碳素结构钢

GB/T699

碳素结构钢

GB/T700

旋转电机定额和性能

GB755

气焊焊条电弧焊气体保护焊和高能束焊的推荐坡口

GB/T985.1、、

铸造铜及铜合金

GB/T1176

不锈钢棒

GB/T1220

产品几何量技术规范形状和位置公差检测规定

GB/T1958(GPS)

不锈钢冷轧钢板和钢带

GB/T3280

声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法

GB/T3768

电气控制设备

GB/T3797

外壳防护等级代码

GB4208(IP)

不锈钢热轧钢板和钢带

GB/T4237

防锈包装

GB/T4879—1999

旋转电机整体结构的防护等级代码分级

GB/T4942.1(IP)

涂覆涂料前钢材表面处理表面清洁度的目视评定第部分未涂覆过

GB/T8923.1—20111:

的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级

灰铸铁件

GB/T9439

圆柱蜗杆蜗轮精度

GB/T10089—1988、

标牌

/

GBT13306

结构用不锈钢无缝钢管

GB/T14975

生活饮用水输配水设备及防护材料的安全性评价标准

GB/T17219

室外给水设计规范

GB50013—2006

重型机械通用技术条件第部分涂装

JB/T5000.1212:

不锈钢酸洗与钝化规范

SJ20893

3术语和定义

界定的以及下列术语和定义适用于本文件为了便于使用以下重复列出了

GB50013—2006。,

1

CJ/T81—2015

中的某些术语和定义

GB50013—2006。

31

.

机械搅拌澄清池accelerator

利用机械的提升和搅拌作用促使泥渣循环并使原水中杂质颗粒与已形成的泥渣接触絮凝和分离

,,

沉淀的构筑物

。

定义

[GB50013—2006,2.0.61]

32

.

机械搅拌澄清池搅拌机agitatorforaccelerator

用于机械搅拌澄清池的搅拌设备主要由驱动主轴和叶轮组成工作时通过叶轮旋转进行搅拌和

,、,

提升

。

33

.

公称水量nominalwateramount

机械搅拌澄清池分离室上升流速时对应的处理水量

1mm/s。

注公称水量不代表机械搅拌澄清池实际处理能力

:。

34

.

叶轮开度impelleropening

叶轮出水口在澄清池二反应室底板以上部分的高度

。

4规格及基本参数

41机械搅拌澄清池搅拌机以下简称搅拌机根据叶轮型式分为搅拌型叶轮搅拌机和加速型叶轮

.(“”)

搅拌机结构型式示意图参见附录

,A。

42搅拌型叶轮搅拌机的规格及基本参数应符合表的规定

.1。

表1搅拌型叶轮搅拌机的规格及基本参数

公称水量澄清池直径叶轮直径叶轮转速叶轮出水口宽度

3

m/hmmmr/minmm

203.562015.0~28.960

404.590012.0~23.570

605.5110011.0~20.780

806.5124010.0~19.390

1207.515008.0~16.2110

20010.0110

20004.5~14.5

32012.0170

43014.0175

25003.5~11.5

60017.0245

80020.0230

35003.0~8.5

100022.0290

13302545002.0~6.2300

180029410

2

CJ/T81—2015

43加速型叶轮搅拌机的规格及基本参数应符合表的规定

.2。

表2加速型叶轮搅拌机的规格及基本参数

公称水量澄清池直径叶轮直径叶轮转速叶轮出水口宽度

3

m/hmmmr/minmm

20010360

1400
