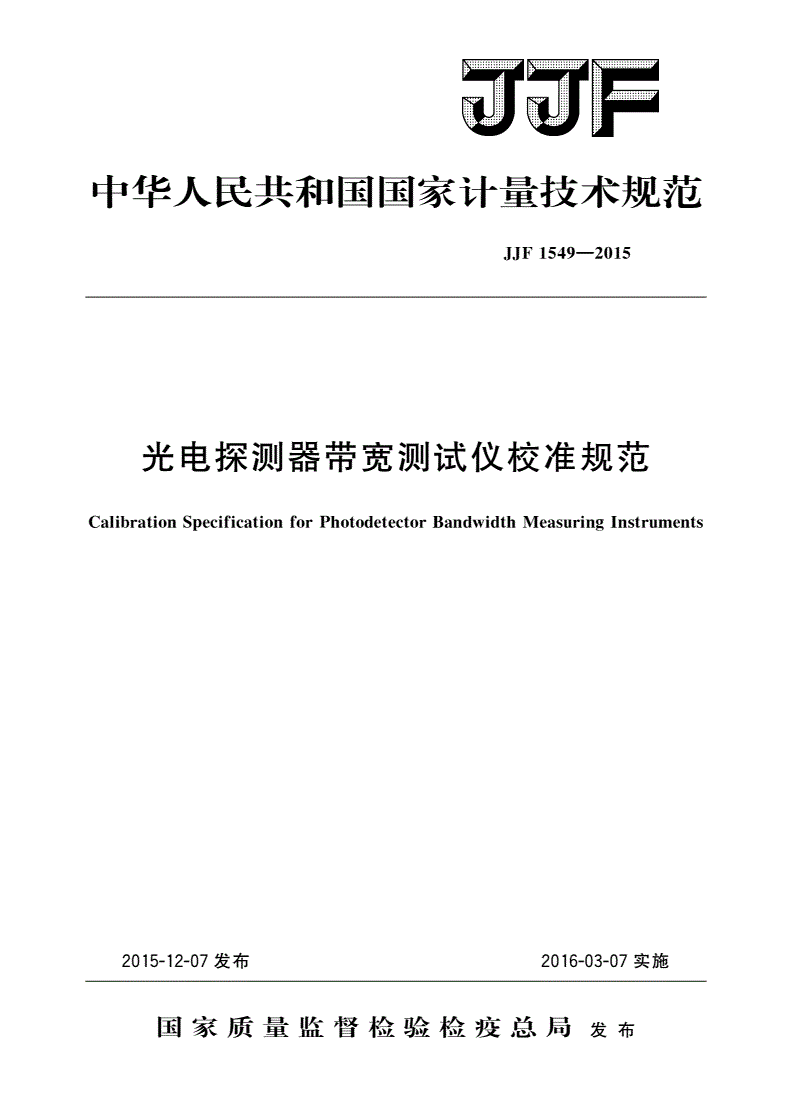

JJF 1549-2015 光电探测器带宽测试仪校准规范

中华人民共和国国家计量技术规范

JJF1549—2015

光电探测器带宽测试仪校准规范

CalibrationSpecificationforPhotodetectorBandwidthMeasuringInstruments

2015-12-07发布2016-03-07实施

国家质量监督检验检疫总局发布

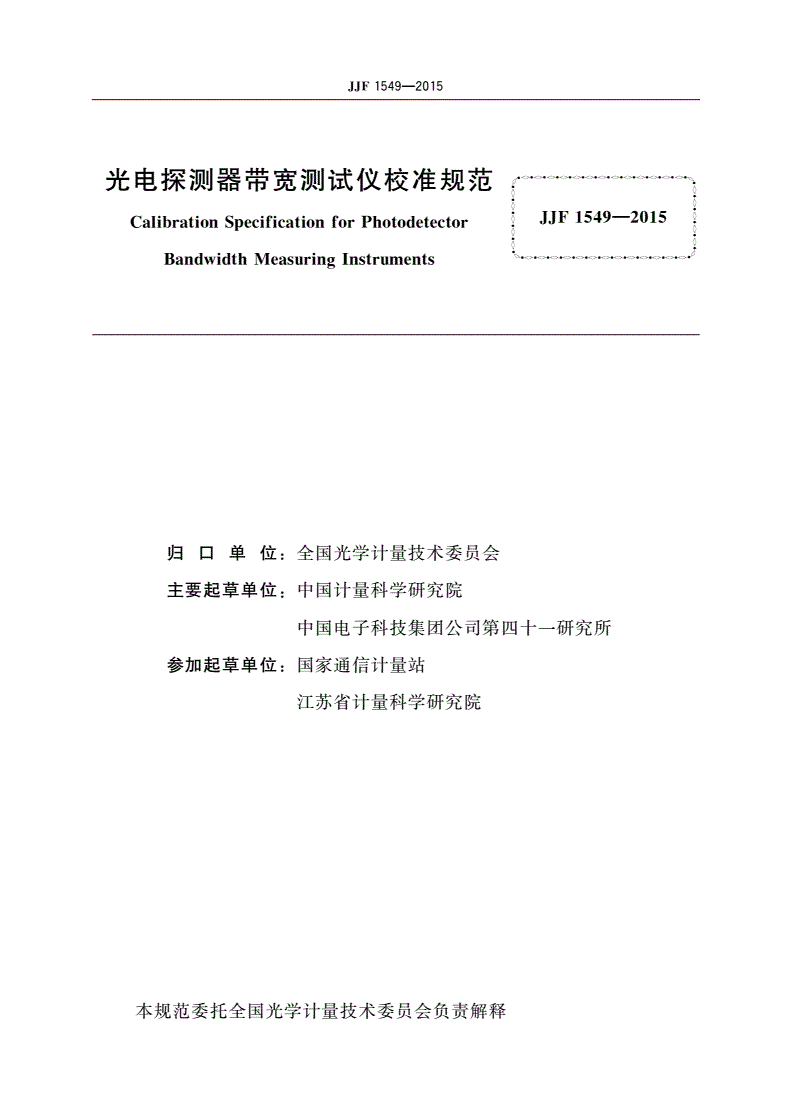

JJF1549—2015

光电探测器带宽测试仪校准规范

CalibrationSecificationforPhotodetectorJJF1549—2015

p

BandwidthMeasuringInstruments

本规范委托全国光学计量技术委员会负责解释

JJF1549—2015

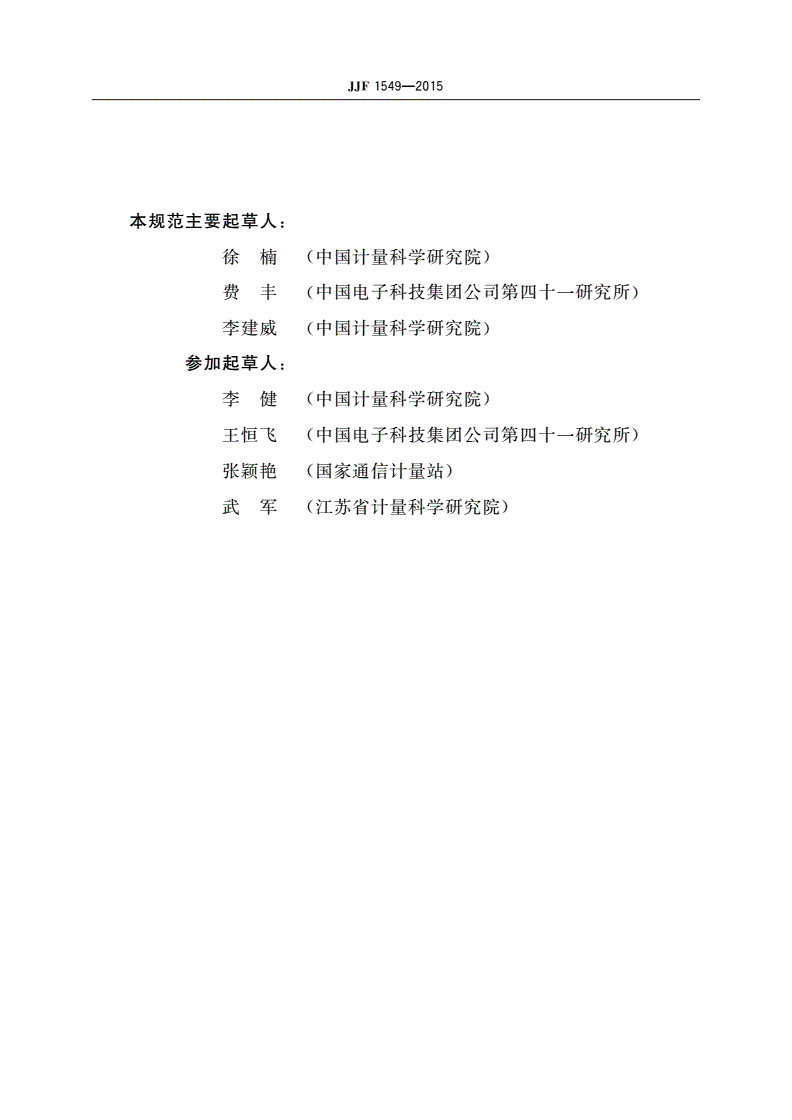

本规范主要起草人

:

徐楠中国计量科学研究院

()

费丰中国电子科技集团公司第四十一研究所

()

李建威中国计量科学研究院

()

参加起草人

:

李健中国计量科学研究院

()

王恒飞中国电子科技集团公司第四十一研究所

()

张颖艳国家通信计量站

()

武军江苏省计量科学研究院

()

JJF1549—2015

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

术语和计量单位

2………………………(1)

频率响应

2.1……………(1)

频率响应带宽

2.2………………………(1)

概述

3……………………(1)

计量特性

4………………(2)

相对示值误差

4.1………………………(2)

测量重复性

4.2…………(2)

校准条件

5………………(2)

环境条件

5.1……………(2)

测量标准及其他设备

5.2………………(2)

校准项目和校准方法

6…………………(2)

校准项目

6.1……………(2)

校准前检查

6.2…………(2)

校准准备

6.3……………(2)

相对示值误差

6.4………………………(3)

测量重复性

6.5…………(3)

校准结果

7………………(4)

复校时间间隔

8…………(4)

附录校准原始记录推荐格式

A………(5)

附录校准证书内页格式

B……………(6)

附录校准不确定度评定示例

C………(7)

Ⅰ

JJF1549—2015

引言

国家计量校准规范编写规则通用计量术语及

JJF1071—2010《》、JJF1001—2011《

定义测量不确定度评定与表示共同构成本校准规范制定工作

》、JJF1059.1—2012《》

的基础性系列规范

。

本规范为首次发布

。

Ⅱ

JJF1549—2015

光电探测器带宽测试仪校准规范

1范围

本规范适用于光电探测器带宽测试仪或带宽测量装置中频率响应带宽参数的校准

。

2术语和计量单位

频率响应

2.1frequencyresponse

当向电子仪器系统输入一个振幅不变频率变化的信号时测量系统相对输出端的

,,

响应本规范中特指高速光电探测器的响应电流或电压与输入光功率之比

。。

注:通常根据被测光电探测器响应的微波功率和被测件的输出阻抗计算出响应电压,再计算频

响曲线。目前绝大多数高速光电探测器的输出阻抗都是,因此可直接根据微波功率来计算频

50Ω

响。即频率响应由公式()计算:

1

P

R=-ef

f10lP(1)

gof

式中

:

R相对频响

f———,dB;

P调制频率为f时的器件响应电功率

ef———,mW;

P调制频率为f时的器件入射光功率

of———,mW。

频率响应带宽

2.2frequencyresponsebandwidth

在高速光电探测器频率响应曲线上频率响应下降时所对应的频率值单位

,3dB,

用表示

Hz。

3概述

光电探测器带宽测试仪是用于测量光电探测器光电接收机光收发模块等光电转

、、

换器件的带宽参数的仪表测量方法为光调制扫描法利用微波源输出的正弦扫频信号

。,

来调制光波源的直流光从而得到调制光信号该调制光信号经过被测光电探测器后转

,,

换为微波信号测量该微波信号的功率得到频率响应曲线读取频率响应下降

,,,3dB

对应的调制频率即可得到被测光电探测器的频率响应带宽原理示意图见图

。1。

图光电探测器带宽测试仪原理示意图

1
