JJF 1911-2021 大量程散料料仓称重装置校准规范

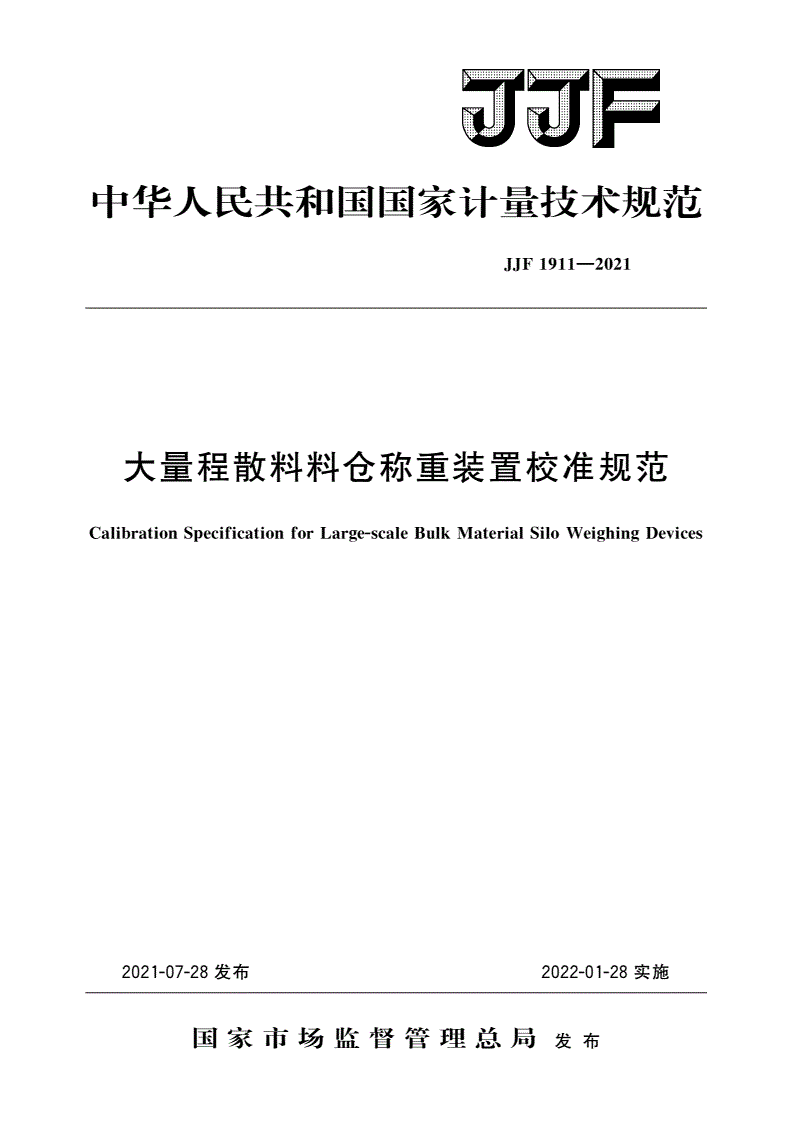

中华人民共和国国家计量技术规范

JJF1911—2021

大量程散料料仓称重装置校准规范

CalibrationSpecificationforLarge-scaleBulkMaterialSiloWeighingDevices

2021-07-28发布2022-01-28实施

国家市场监督管理总局发布

JJF1911—2021

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和计量单位

3………………………(1)

术语

3.1…………………(1)

计量单位

3.2……………(1)

概述

4……………………(1)

计量特性

5………………(2)

校准条件

6………………(2)

环境条件

6.1……………(2)

校准用标准装置

6.2……………………(2)

液压油缸和受力框架的安装要求

6.3…………………(2)

校准项目和校准方法

7…………………(2)

校准前检查

7.1…………(2)

校准项目和校准方法

7.2………………(3)

校准结果表达

8…………(3)

复校时间间隔

9…………(4)

附录校准记录格式

A…………………(5)

附录示值误差测量结果不确定度评定示例

B………(6)

附录一种典型的大量程散料料仓称重装置结构

C…………………(10)

Ⅰ

JJF1911—2021

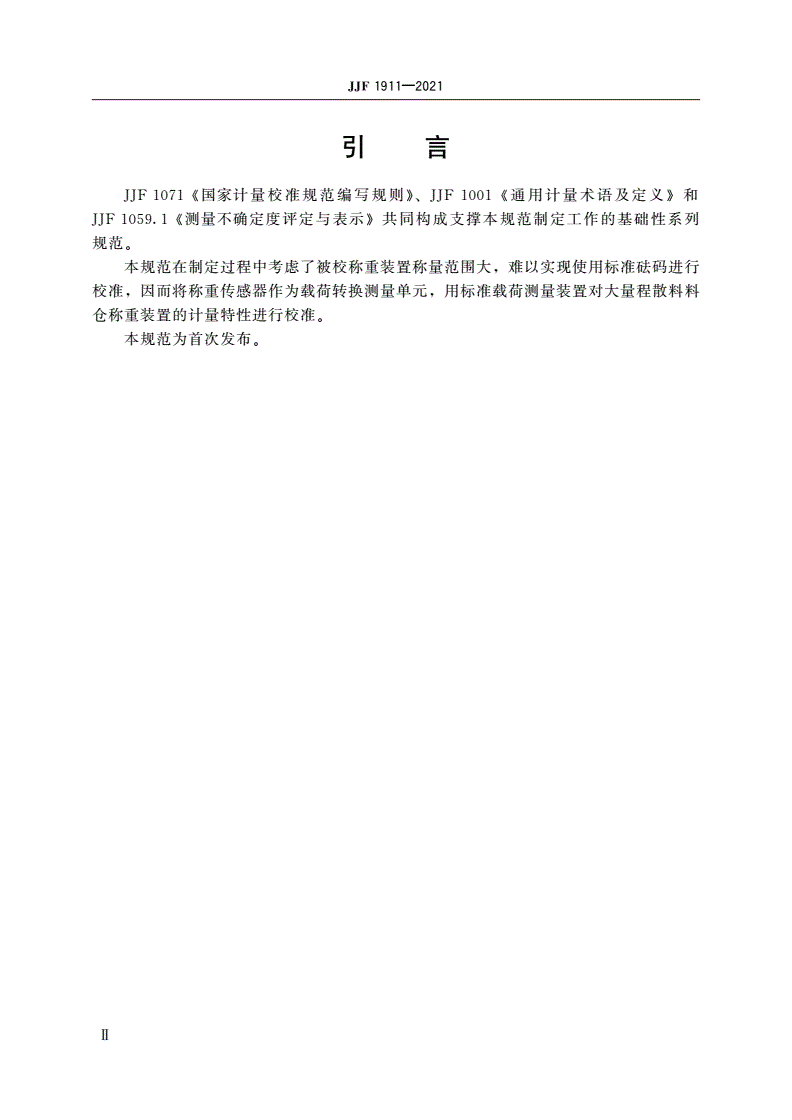

引言

国家计量校准规范编写规则通用计量术语及定义和

JJF1071《》、JJF1001《》

测量不确定度评定与表示共同构成支撑本规范制定工作的基础性系列

JJF1059.1《》

规范

。

本规范在制定过程中考虑了被校称重装置称量范围大难以实现使用标准砝码进行

,

校准因而将称重传感器作为载荷转换测量单元用标准载荷测量装置对大量程散料料

,,

仓称重装置的计量特性进行校准

。

本规范为首次发布

。

Ⅱ

JJF1911—2021

大量程散料料仓称重装置校准规范

1范围

本规范适用于使用标准载荷测量装置对由大型料仓称重传感器称重指示器等组

、、

成的散料称重装置以下简称称重装置的校准

()。

2引用文件

本规范引用了下列文件

:

数字指示秤

JJG539

称重传感器

JJG669

测量不确定度评定与表示

JJF1059.1

衡器计量名词术语及定义

JJF1181

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语和计量单位

术语

3.1

界定的以及下列术语和定义适用于本规范

JJF1181。

大量程散料料仓称重装置

3.1.1large-scalebulkmaterialsiloweighingdevice

用来确定散料物料质量值的一种装置通常具有一个承载器该承载器由一个承载

,,

超过含的料仓组成

100t(100t)。

标准载荷测量装置

3.1.2standardloadmeasuringdevice

将标准载荷通过液压油缸所产生的力作用于承载器上的一种装置

。

计量单位

3.2

称重装置使用的计量单位应采用法定计量单位包括千克吨

,:(kg)、(t)。

4概述

大量程散料料仓称重装置是固定式非自动秤的一种特殊型式其最大秤量通常大于

,

含

100t(100t)。

用途主要应用于散状物料的称重计量是火力发电厂港口等散状物料称重计量

:,、

的主要设备之一

。

原理将散装物料置于承载器料斗内称重传感器产生的电信号通过数据处理

:()、

装置转换并计算由指示装置显示出称重结果

,。

结构称重装置的结构主要由承载器料斗称重传感器称重指示器等组成

:()、、。

1

JJF1911—2021

5计量特性

分度值

5.1

称重装置的实际分度值d与打印装置如果有均应具有相同的分度值并以

(),1×

kkk的形式表示质量单位其中k为正负整数或零

10、2×10、5×10,、。

示值误差

5.2

在加载或卸载时称重装置的显示值与标准载荷测量装置测得值之差

,。

重复性

5.3

同一载荷多次称量结果之间的差值

。

6校准条件

环境条件

6.1

环境温度温度变化一般不超过

6.1.1:(-10~+40)℃,5℃/h。

相对湿度

6.1.2:≤85%。

工作电源的电压波动不超过正常额定电压的

6.1.3-15%~+10%。

校准时不得有影响校准结果的振动干扰源

6.1.4。

注:当设备制造单位对校准的环境条件有要求时,按设备制造单位规定的使用条件执行。

校准用标准装置

6.2

称重装置的校准采用标准载荷测量装置作为校准用标准装置以下简称校准装

6.2.1(

置

)。

校准装置的计量特性要求

6.2.2

校准装置复现的质量值误差应不大于被校称重装置相应载荷允许误差的其短

1/3,

时稳定性应不大于

±0.01%/30s。

液压油缸和受力框架的安装要求

6.3

液压油缸机座水平度优于

0.3mm/m;

液压油缸压向水平度优于

0.3mm/m;

液压油缸安装面表面粗糙度优于

3.2μm;

受力框架中传感器上部承压板水平度优于表面粗糙度优于

0.3mm/m,3.2μm。

7校准项目和校准方法

校准前检查

7.1

载荷加载和测量控制系统的安装

7.1.1

将液压油缸和称重传感器均匀分布安置于承载器料斗的专用受力框架内连接

(),

称重传感器液压油缸至载荷加载和控制系统中形成完整的标准载荷测量装置液压

、,,

油缸和称重传感器在受力框架中的安装应符合的要求

6.3。

载荷加载和测量控制系统的检查

7.1.2

液压油路液压油缸的连接部位应密封启动液压控制系统检查是否存在泄漏

、,,,

检查称重传感器受力情况是否相对稳定

。

2

JJF1911—2021

预加载

7.1.3

校准前将被校称重装置中的承载器料斗加载物料到最大秤量或接近最大秤

,()(

量然后启动标准载荷测量装置将载荷逐级施加在称重装置上然后卸载检查称

),,,,

重装置标准载荷测量装置的各受力部件仪表指示装置是否正常工作

、、。

校准项目和校准方法

7.2

称量示值误差

7.2.1

校准点的选择

7.2.1.1

按照用户的要求选取称量点如用户无特殊要求可以根据装置的计量特性推荐

。,,

选取以下称量点进行校准最大秤量最大秤量最大秤量最大秤

:20%
