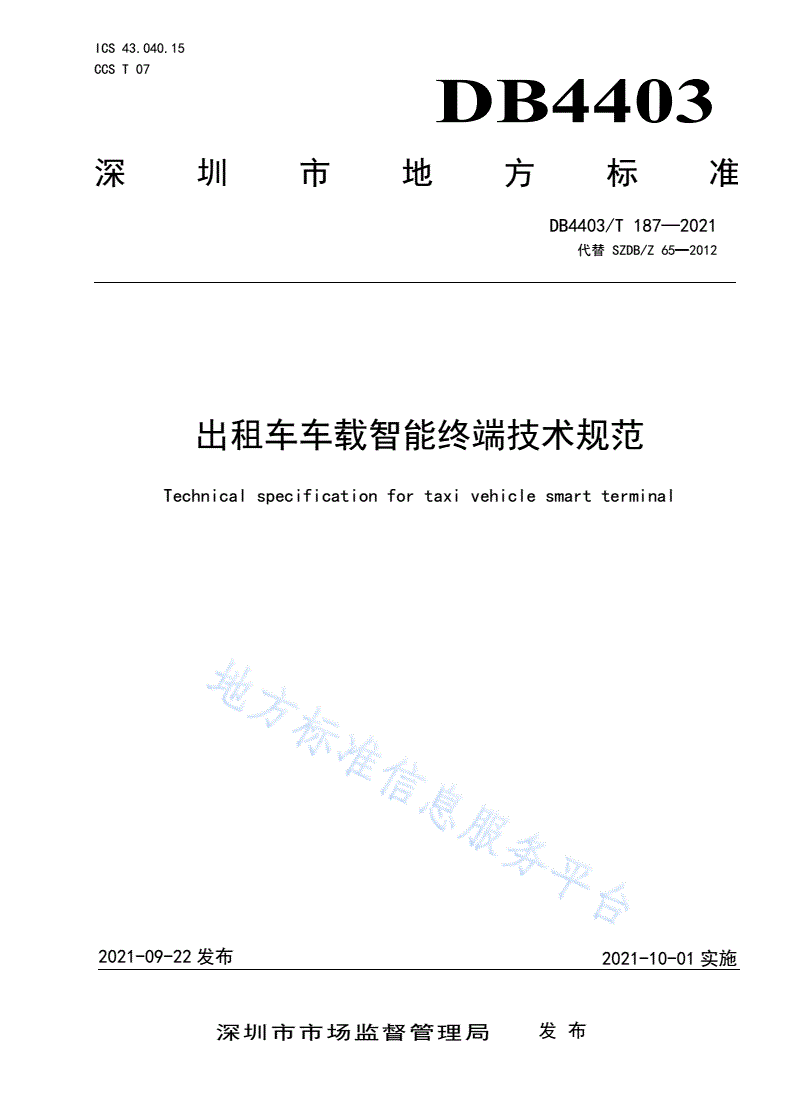

DB4403/T 187-2021 出租车车载智能终端技术规范

ICS43.040.15

CCST07

DB4403

深圳市地方标准

DB4403/T187—2021

代替SZDB/Z65—2012

出租车车载智能终端技术规范

Technicalspecificationfortaxivehiclesmartterminal

2021-09-22发布2021-10-01实施

深圳市市场监督管理局发布

DB4403/T187—2021

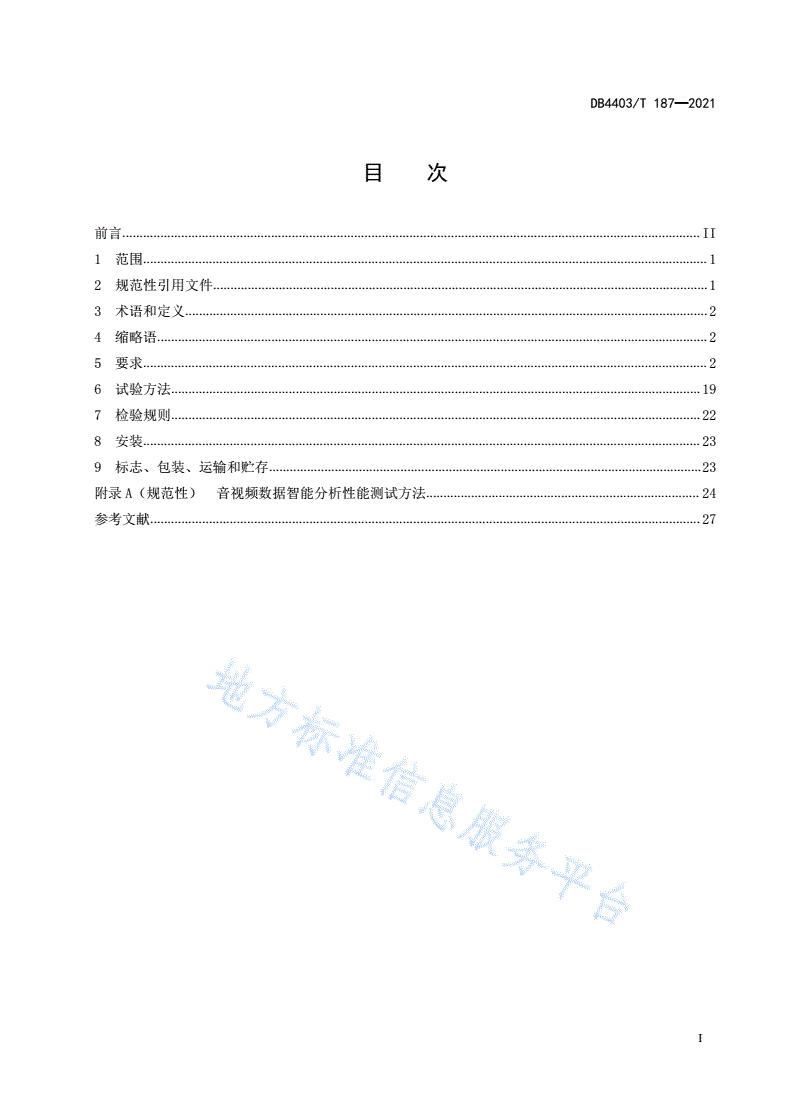

目  次

前言.......................................................................................................................................................................II

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语和定义.......................................................................................................................................................2

4缩略语...............................................................................................................................................................2

5要求...................................................................................................................................................................2

6试验方法.........................................................................................................................................................19

7检验规则.........................................................................................................................................................22

8安装.................................................................................................................................................................23

9标志、包装、运输和贮存.............................................................................................................................23

附录A（规范性）音视频数据智能分析性能测试方法...............................................................................24

参考文献...............................................................................................................................................................27

I

DB4403/T187—2021

前  言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件代替SZDB/Z65—2012。与SZDB/Z65—2012相比，除编辑性修改外主要技术变化如下：

——增加了网络预约出租车车载智能终端有关技术要求（见1、5.2.1.2、5.2.2、5.6等）；

——删除了数据通讯协议的有关要求（见2012年版的附录A和附录B）；

——修改了“范围”（见第1章，2012年版的第1章）；

——增加了网络预约出租车主机对外接口要求（见5.2.1.2）；

——增加了网络预约出租车外设配置要求（见5.2.2）；

——增加了安装方式、材质的要求（见5.4、5.5）；

——增加了功能配置要求（见5.6.1）；

——增加了设备管理功能，合并了开启、自检、分级电源管理、设备维护管理、锁闭解锁等功能，

并把休眠功能名称修改为分级电源管理、终端管理功能名称修改为设备管理维护（见5.6.2）；

——增加了摄像、信息显示、运营安全监测、违规营运监测、驾驶员身份识别、计程计时、远程运

价动态调整、乘客支付、发票开具、语音识别、数据加解密、服务评价、充电指引、ETC、FM

收音机、蓝牙、WiFi等功能（见5.6.6、5.6.8、5.6.10、5.6.11、5.6.12、5.6.14、5.6.15、

5.6.16、5.6.17、5.6.20、5.6.21、5.6.22、5.6.24、5.6.25、5.6.26、5.6.27、5.6.28）；

——修改了通信功能要求（见5.6.4，2012年版的5.4.5）；

——修改了定位功能要求（见5.6.5，2012年版的5.4.8）；

——修改了信息采集功能要求，删除了计价器、刷卡机、服务评价器、LED信息发布屏、LCD信息

显示屏、智能顶灯等扩展外设的信息采集，增加了营运数据采集功能（见5.6.7，2012年版的

5.4.10）；

——修改了警示提醒功能要求（见5.6.9，2012年版的5.4.11）；

——合并了电召服务和业务调度（见5.6.13，2012年版的5.4.15、5.4.16）；

——修改了智能导航功能要求（见5.6.18,2012年版的5.4.9）；

——性能要求增加了摄像头性能、音视频数据智能分析性能、显示性能、计程计时精度等的要求（见

5.7.3、5.7.4、5.7.5、5.7.6）；

——修改了试验方法（见第6章，2012年版的第6章）；

——增加了检测规则（见第7章）；

——增加了音视频数据智能分析性能测试方法（见附录A）。

本文件由深圳市交通运输局提出并归口。

本文件起草单位：深圳市交通运输局、深圳市标准技术研究院。

本文件主要起草人：徐忠于、杨东龙、刘漫霞、朱晏瑾、焦志莹、杨羲、李俊浩、吕勇、吴序一、

刘国洲、林华清、黄汝唯。

本文件及其所代替文件的历次版本发布情况为：

——2012年首次发布为SZDB/Z65—2012；

——本次为第一次修订。

II

DB4403/T187—2021

出租车车载智能终端技术规范

1范围

本文件规定了深圳市出租车车载智能终端的要求、试验方法、检验规则、安装、标志、包装、运输

和贮存。

本文件适用于巡游出租车和网络预约出租车车载智能终端。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T191—2008包装储运图示标志

GB/T2423.1—2008电工电子产品环境试验第2部分：试验方法试验A：低温

GB/T2423.2—2008电工电子产品环境试验第2部分：试验方法试验B：高温

GB/T2423.3—2016环境试验第2部分：试验方法试验Cab：恒定湿热试验

GB/T2423.5—2019环境试验第2部分：试验方法试验Ea和导则：冲击

GB/T2423.7—2018环境试验第2部分：试验方法试验Ec：粗率操作造成的冲击（主要用于设

备型样品）

GB/T2423.10—2019环境试验第2部分：试验方法试验Fc：振动(正弦)

GB/T4208—2017外壳防护等级(IP代码)

GB4943.1信息技术设备安全第1部分：通用要求

GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案

GB/T17626.2—2018电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.3—2016电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T18214.1全球导航卫星系统（GNSS）第1部分：全球定位系统（GPS）接收设备性能标准、测

试方法和要求的测试结果

GB/T19056—2012汽车行驶记录仪

GB/T21437.2—2008道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导

GB/T31465.3—2015道路车辆熔断器第3部分：片式熔断器

JT/T905.1出租汽车服务管理信息系统第1部分:总体技术要求

JT/T905.2出租汽车服务管理信息系统第2部分：运营专用设备

JJF1578—2016网络预约出租汽车计程计时技术要求（试行）

JJF1578.3—2016网络预约出租汽车车载卫星定位终端计程计时检测方法（试行）

QC/T413汽车电气设备基本技术条件

QC/T414—2016汽车电线（电缆）的颜色规定和型号编制方法

QC/T1067.1—2017汽车电线束和电气设备用连接器第1部分：定义、试验方法和一般性能要求

YD/T1214900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术要求：移

动台

1

DB4403/T187—2021

YD/T13672GHzTD-SCDMA数字蜂窝移动通信网终端设备技术要求

YD/T15472GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第三阶段）

YD/T1558800MHz/2GHzcdma2000数字蜂窝移动通信网设备技术要求移动台（含机卡一体）

3术语和定义

JT/T905.1界定的以及下列术语和定义适用于本文件。

3.1

出租车taxi

由乘客意愿而被雇用的载运乘客并按行驶里程、时间计费的车辆。

3.2

巡游出租车cruisingtaxi

依法取得《巡游出租汽车运输证》的出租车（3.1）。

3.3

网络预约出租车app-basedride-hailingvehicle

依法取得《网络预约出租汽车运输证》的出租车（3.1）。

3.4

车载智能终端vehiclesmartterminal

安装于交通运输车辆上，具有信息的采集、处理、存储、传输、显示等功能，并提供人机交互操作

与控制的智能化车载信息设备。

4缩略语

下列缩略语适用于本文件。

ADAS：高级驾驶辅助系统（advanceddrivingassistancesystem）

CAN：控制器局域网络（controllerareanetwork）

CAN-BUS：控制器局域网总线技术（controllerareanetwork-bus）

DSM：司机状态监控系统（driverstatusmonitor）

ETC：电子不停车收费（electronictollcollection）

TTS：文本到语音（texttospeech）

VoIP：基于IP的语音传输（voiceoverinternetprotocol）

VPN：虚拟专用网络（virtualprivatenetwork）

VST：车载智能终端（vehiclesmartterminal）

5要求

5.1基本要求

VST应符合JT/T905.2中对车载终端规定的各项要求。

5.2组成

5.2.1主机

5.2.1.1主机模块

2

DB4403/T187—2021

主机应包括微处理器、存储器、电气接口及其附属电路、实时时钟、卫星定位模块、通信传输模块、

车辆状态信息采集模块等，同时满足以下要求：

a)微处理器具备同时实现本文件规定的所有功能并在预期最大负荷下稳定、高速运行的能力；

b)存储器分为程序存储器和数据存储器。程序存储器应满足固件当前及未来更新、扩展的空间需

求。数据存储器应为非易失性存储器，应确保满足不少于168h各类最大预估数据量的存储空

间要求。无线传输异常时，应支持实时数据的本地缓存；

c)宜支持国产化芯片组成解决方案。

5.2.1.2主机对外接口

主机应为基本外设提供接口并为扩展外设预留接口。接口应满足VST的设备维护、视频采集、运营

安全监测、ETC等各项功能实现，可采用CAN-BUS、RS232等其他等效模式，但应满足既定和预留的连接

需求。主机对外接口可参照表1进行配置。

表1主机对外接口

序号接口巡游出租车网络预约出租车用途

≥4个，其中至少3个为≥2个，其中至少1个为

1RS232接口ETC、打印机、360环视系统交互

全双工接口全双工接口

2RS485接口≥1个无要求状态显示屏

3USB2.0高速HOST接口≥1个≥1个本地音乐播放和本地维护

4TF卡或SD卡接口≥1个≥1个预留扩展存储空间和本地维护

用USB接口或TF卡或SD

5本地维护接口≥1个本地维护

卡实现

6数字量输入接口≥5个≥2个报警按钮、行车灯，其他预留

7数字量输出接口≥3个≥1个顶灯，其他预留

8CAN-BUS接口≥2个≥1个获取车辆CAN数据和校验数据

5.2.2外设

外设配置要求见表2。

表2外设配置要求

配置要求

序号外设

巡游出租车网络预约出租车

1交互显示屏●●

2摄像装置●●

3拾音器●●

4紧急报警装置●●

5卫星定位天线●●

6无线通信天线●●

7打印机●—

8运营状态显示屏●—

9智能顶灯○—

3

DB4403/T187—2021

表2外设配置要求（续）

配置要求

序号外设

巡游出租车网络预约出租车

10乘客检测装置，如红外检测器、重力检测器等○○

11车况监测装置，如温度探测器、酒精探测器等○○

12车辆控制装置，如汽车启动电流切除继电器、燃油控制阀等○—

13其他扩展装置○○

注：●应配置○宜配置—不应配置

5.3外观

5.3.1产品表面应无锈蚀、锈斑、裂纹、污迹、变形，镀涂层不应有起泡、龟裂、脱落，无明显划痕、

毛剌。

5.3.2各组件表面应平整、光洁、无尖锐突出部，塑料件应无起泡、开裂、变形，灌注物应无溢出；

结构件与控制组件应完整，无机械损伤。

5.3.3零部件应紧固无松动，接插件应配合良好。重要连接应选用具有专用螺纹的紧固件，并施加有

效保护措施以避免人为轻易的拔、剪等损坏性操作。

5.3.4外包装标志应符合GB/T191—2008的规定。铭牌标志应清晰耐久并安装在设备外表面的醒目位

置，铭牌尺寸应与设备结构尺寸相适宜。铭牌应包括下列内容：

a)终端名称、型号及规格；

b)终端制造厂名及商标；

c)终端出厂年月及编号；

d)终端执行指引代号。

5.3.5终端应有使用说明。面板的按键、接口等部位应有文字、图形等标志，并满足以下要求：

a)耐久、醒目；

b)使用说明、铭牌和标志中的文字应使用中文，根据需要也可以同时使用其它语言，但应保证中

文在其它语言的上面（或左面）。

5.4外形与尺寸

5.4.1VST外形尺寸应设计合理，避免遮挡驾驶员视线。

5.4.2VST按照交互显示屏安装形式可分为集成式、嵌入式、悬挂式三种，具体要求为：

a)集成式安装，主机及交互显示屏集成在中控台位置，屏幕上边缘如高于台面应不超过110mm；

b)嵌入式安装，主机及交互显示屏嵌入在车辆原中控台位置，外形尺寸应与车辆原中控台预留位

置相吻合，且交互显示屏表面不应超出中控台；

c)悬挂式安装，交互显示屏悬挂于车辆后视镜位置，显示屏外形总长宽尺寸应不大于原车后视镜

的20mm，后视镜调节时，显示车辆后挡风玻璃的范围应不小于原车后视镜成像范围。

5.4.3巡游出租车VST应采用集成式或嵌入式安装，交互显示屏屏幕尺寸应不小于9寸。

5.4.4网络预约出租车可采用集成式、嵌入式、悬挂式其中一种安装方式安装。采用悬挂式的，如有

显示屏，主机应集成在显示屏内。

5.5材质

VST材质应符合无毒害、无放射性的要求，宜使用铝合金压铸材料。

4

DB4403/T187—2021

5.6功能

5.6.1功能配置要求

VST功能配置要求如表3所示。

表3功能配置要求

配置要求

序号功能对应章节编号

巡游出租车网络预约出租车

1设备管理5.6.2●●

2通信5.6.3●●

3通话5.6.4●●

4定位5.6.5●●

5摄像5.6.6●●

驾驶员及车辆信息采集5.6.7.1●●

车辆CAN-BUS信息采集5.6.7.2●○

6信息采集音频、视频和图片信息采集5.6.7.3●●

外设信息采集5.6.7.4●—

营运数据信息采集5.6.7.5●○

7信息显示5.6.8●●

8警示提醒5.6.9●●

9运营安全监测5.6.10●●

10违规营运监测5.6.11●●

11驾驶员身份识别5.6.12●●

12电召服务及业务调度5.6.13●○

13计程计时5.6.14●○

14远程运价动态调整5.6.15●○

15乘客支付5.6.16●—

16发票开具5.6.17●—

17智能导航5.6.18●○

18信息服务5.6.19●●

19语音识别5.6.20●●

20数据加解密5.6.21●●

21服务评价5.6.22●○

22电话监听5.6.23●●

23ETC5.6.24●○

24FM收音机5.6.25●○

25蓝牙5.6.26
